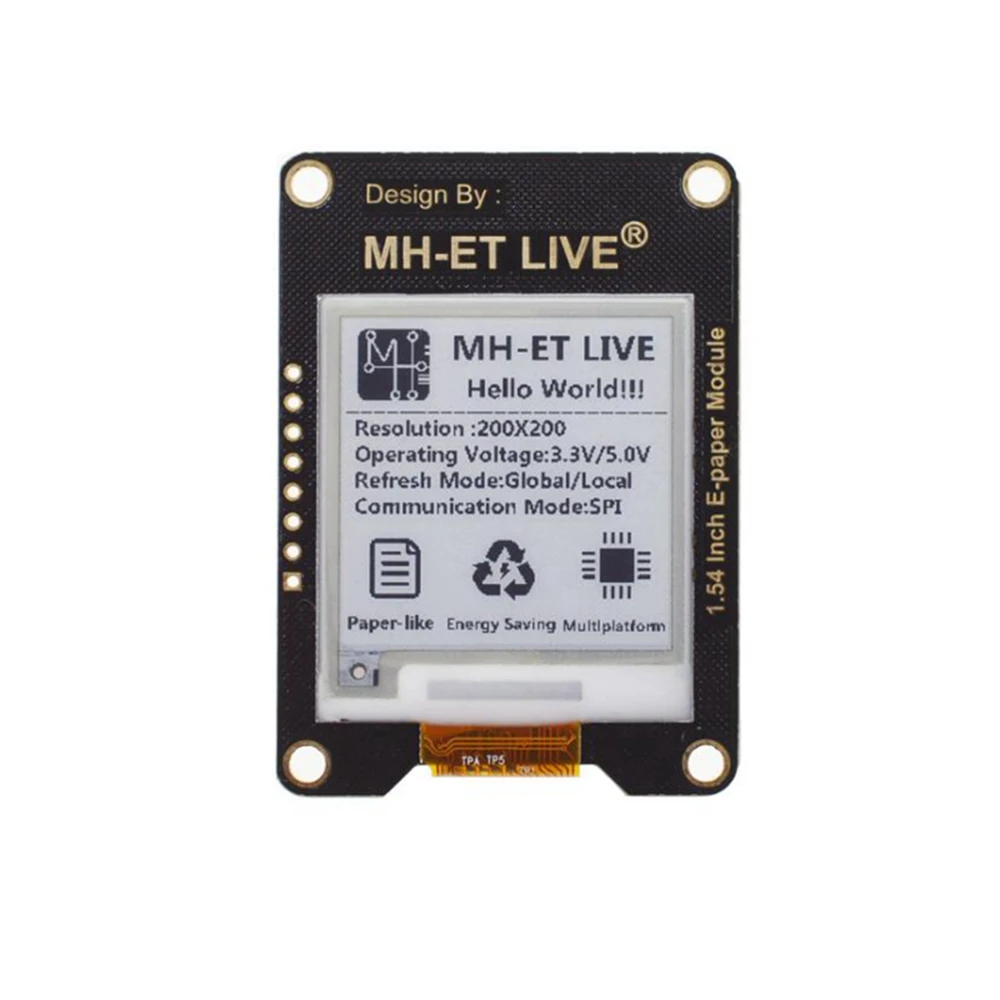

1.54 collu e-papīra modulis ar SPI interfeisu Raspberry, Arduino un STM32

1.54 collu e-papīra modulis ar SPI interfeisu ir e-tintes displejs (ePaper/eInk), kas paredzēts skaidrai un efektīvai attēlošanai elektronikas projektos. Šis modulis ir saderīgs ar populārām platformām, piemēram, Raspberry Pi, Arduino un STM32, atvieglojot tā integrāciju dažādos risinājumos.

Šāda veida displejs izceļas ar savu zemo enerģijas patēriņu, jo enerģija ir nepieciešama tikai attēla atjaunināšanas laikā. Kad attēls ir ielādēts, displejs saglabā to bez nepārtrauktas barošanas, padarot to par ideālu izvēli ierīcēm, kurām svarīgs zems patēriņš un ilgs akumulatora darbības laiks.

Izmantotā tehnoloģija ir mikroiekapsulēts elektroforētiskais displejs (MED), kas izmanto mazas lodītes ar uzlādētiem pigmentiem, kas suspendēti caurspīdīgā eļļā. Šie pigmenti pārvietojas atbilstoši elektriskajam lādiņam, veidojot redzamus attēlus, kas atstaro apkārtējo gaismu, tādējādi novēršot nepieciešamību pēc fona apgaismojuma. Tas nodrošina lielisku redzamību pat tiešos saules staros, ar plašu skata leņķi virs 170°.

Galvenās īpašības

• Displeja izmērs: 1.54 inches (27,6 mm × 27,6 mm)
• Izšķirtspēja: 200 × 200 pikseļi ar punkta soli 0,138 × 0,138 mm
• Sakaru interfeiss: 3 vai 4 vadu SPI
• Darbības spriegums: 3.3V / 5V saderīgs ar Arduino bez papildu pārveidošanas
• Krāsas: Melnbalts ar 2 pelēktoņiem
• Enerģijas patēriņš: 26.4mW atjaunināšanas laikā, mazāk nekā 0.017mW gaidstāvē
• Atjaunināšanas laiks: Daļējs 0.3s, pilns 2s
• Moduļa izmēri: 55 mm × 39,4 mm

Lietojums un saderība

Šis modulis ir lieliski piemērots projektiem, kuriem nepieciešams ārā labi salasāms displejs ar zemu patēriņu, piemēram, e-lasītājiem, IoT ierīcēm, viedpulksteņiem, elektroniskām etiķetēm un informācijas paneļiem. Saderība ar Raspberry Pi, Arduino un STM32 ļauj to izmantot plašā lietojumu un prototipu klāstā.

Iepakojumā ir iekļauts 1.54 collu ePaper displeja modulis, kas ir gatavs integrācijai. Lai atvieglotu lietošanu, vairāk informācijas un koda piemērus var skatīt Waveshare Wiki.

• 1.54 collu e-tintes displejs ar 200x200 pikseļu izšķirtspēju
• 3 vai 4 vadu SPI interfeiss, saderīgs ar Raspberry Pi, Arduino un STM32
• Darbības spriegums 3.3V / 5V bez papildu pārveidotājiem
• Zems enerģijas patēriņš: enerģiju izmanto tikai displeja atjaunināšanas laikā
• Laba redzamība saules gaismā ar skata leņķi >170°
• Ātrs daļējais atjauninājums 0.3 sekundēs un pilns atjauninājums 2 sekundēs
• Kompakti izmēri: 55 mm × 39,4 mm, piemērots pārnēsājamiem projektiem
