Arduino kameras modulis OV7670 300KP 640x480 CMOS EL0442 projektiem

Name: Arduino kameras modulis OV7670 300KP 640x480 CMOS EL0442 projektiem
Brand: satkit
SKU: Q030205-OV7670
Price: 7.27 EUR
Availability: InStock

Zīmols: satkit

Esiet pirmais, kas novērtē šo preci

7,27€

Ieskaitot PVN (Bez PVN: 6,01 €)

Apjoma atlaides

Daudzums	Cena	Saglabāt
2+	6,97 €	-4%
10+	6,41 €	-12%
20+	5,95 €	-18%

Atlikuši tikai 5 — pasūtiet drīz!

Standarta piegāde Ot, Mai 5 - Ce, Mai 7

Eksprespiegāde Pk, Mai 1 - Pr, Mai 4

30 dienu atgriešana

Daudzums

Bezmaksas atgriešana 30 dienu laikā

Drošs darījums

Bezmaksas piegāde Piegāde no 4,99€

Vienkārša atgriešana 30 dienu atgriešanas politika

Drošs maksājums 100% droši norēķini

Kvalitātes garantija Tikai oriģināli produkti

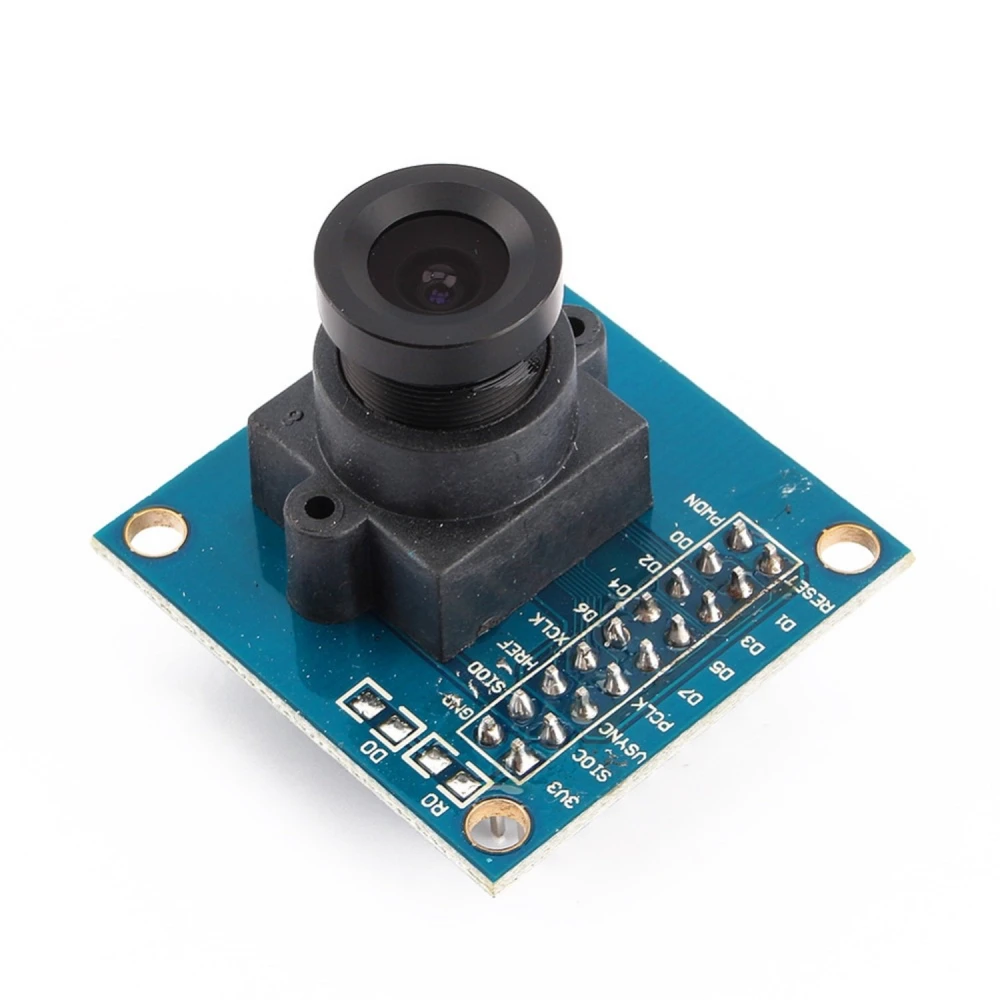

Arduino kameras modulis OV7670 300KP ir kompakta ierīce, kas balstīta uz Omnivision OV7670 attēla sensoru un nodrošina VGA 640x480 pikseļu izšķirtspēju ar 8 bitu krāsu dziļumu. Šis modulis ir lieliski piemērots elektronikas un robotikas projektiem, kuriem nepieciešama attēlu uzņemšana ar labu kvalitāti un pieejamu cenu.

Galvenās īpašības:

Izšķirtspēja: VGA 640x480 pikseļi pie 30fps, piemērota pamata redzes lietojumprogrammām.
Sensors: CMOS Omnivision OV7670, kas uzlabo attēla kvalitāti, samazinot troksni un koriģējot optiskos defektus.
Ieejas spriegums: 2.5V līdz 3V, savietojams ar Arduino platēm un citiem mikrokontrolleriem.
Darbības jauda: 60mW pie 15fps VGA YUV formātā.
Darbības temperatūra: -30°C līdz +70°C, piemērots dažādām vidēm.
Lēcas izmērs: 1/6", ar 25° redzes leņķi.
Maksimālais kadru ātrums: 30fps VGA izšķirtspējā.
Signāla un trokšņa attiecība: 46dB, kas nodrošina skaidrus attēlus.
Dinamiskais diapazons: 52dB, labākai detaļu atainojumam dažādos apgaismojuma apstākļos.
Automātiskās vadības: AEC, AGC, AWB, ABF, ABLc automātiskai attēla pielāgošanai.
Pielāgojama attēla kvalitāte: piesātinājums, tonis, gamma, asums un mirgošanas samazināšana.
Izvades formāti: 8 bitu YUV/YCbCr 4:2:2, RGB 565/555/444 un GRB 4:2:2.

Tipisks pielietojums: Šis modulis ir ideāli piemērots Arduino projektiem, kuriem nepieciešama attēlu uzņemšana un apstrāde, piemēram, pamata novērošana, objektu atpazīšana, robotika un mākslīgās redzes prototipu izstrāde.

Savienojumi un saderība:

VDD: Barošanas avots.
GND: Zeme.
SDIOC: SCCB pulksteņa ieeja.
SDIOD: SCCB datu ieeja/izeja.
VSYNC: Vertikālās sinhronizācijas izeja.
HREF: Horizontālās sinhronizācijas izeja.
PCLK: Pikseļu pulksteņa izeja.
XCLK: Sistēmas pulksteņa ieeja.
D0-D7: Paralēlā video izeja.
REAJUSTE: Atiestates ieeja (aktīva zema).
PWDN: Izslēgšanas ieeja (aktīva augsta).

Lai iegūtu vairāk tehniskās informācijas un lietošanas piemērus, apmeklējiet ArduCAM.

VGA 640x480 pikseļu izšķirtspēja pie 30fps skaidriem attēliem.
Omnivision OV7670 CMOS sensors ar trokšņu samazināšanu un optisko korekciju.
Arduino saderīgs ieejas spriegums: 2.5V līdz 3V.
Automātiska attēla vadība: AEC, AGC, AWB, ABF, ABLc.
Vairāki izvades formāti: YUV, RGB un GRB elastīgai lietošanai.
Plašs darbības temperatūras diapazons: -30°C līdz +70°C.
25° redzes leņķis ar 1/6" lēcu detaļu uzņemšanai.
Zems enerģijas patēriņš: 60mW pie 15fps VGA YUV režīmā.
Iekļauti pini vienkāršai un ātrai pieslēgšanai mikrokontrolleriem.

Klientu jautājumi un atbildes

Kādas priekšrocības piedāvā OV7670 sensors salīdzinājumā ar citiem Arduino kameru moduļiem tajā pašā cenu diapazonā?

OV7670 izceļas ar zemu cenu, vienkāršu integrāciju ar Arduino platformām un spēju uzņemt VGA izšķirtspējas attēlus (640x480 pikseļi) ar pieņemamu ātrumu (līdz 30 fps), vienlaikus saglabājot zemu enerģijas patēriņu (60 mW pie 15 fps). Tomēr tam nav iekšējās FIFO atmiņas, kas nozīmē sarežģītāku apstrādi salīdzinājumā ar tādiem moduļiem kā OV2640, lai gan tie parasti ir dārgāki.

Kādi ir moduļa izmēri un kas tieši ir iekļauts kastē?

Modulis parasti ir 28 mm x 23 mm x 21 mm (platums x garums x augstums, ieskaitot optiku); aptuvenais svars ir 8 g. Kastē ir kameras modulis ar integrētu lēcu un pielodētiem piniem, bez kabeļiem vai papildu elementiem. Fiziska rokasgrāmata nav iekļauta.

Kādi savienojumi vai spriegums nepieciešams, lai tas pareizi darbotos ar Arduino?

Modulim nepieciešama 2,5 V līdz 3,0 V barošana; datu pini parasti darbojas pie 3,3 V, un ir ļoti svarīgi to nepievienot tieši pie 5 V, jo tas var sabojāt ierīci. Vadība notiek caur SCCB interfeisu, kas ir saderīgs ar I2C. Savienojot ar Arduino platēm ar 5 V loģiku, ieteicams izmantot sprieguma līmeņa pārveidotājus.

Kā FIFO atmiņas trūkums ietekmē veiktspēju un attēlu apstrādi ar vienkāršiem mikrokontrolleriem?

Tā kā OV7670 nav iebūvētas FIFO atmiņas, tas nodod datus reāllaikā; tas liek mikrokontrollerim (piemēram, Arduino Uno) nolasīt un apstrādāt katru pikseli uzreiz, būtiski ierobežojot uzņemšanas ātrumu un palielinot programmatūras sarežģītību. Lai iegūtu pilnus attēlus, ieteicams izmantot jaudīgākus mikrokontrollerus vai pievienot ārējo atmiņu.

Kādu temperatūras diapazonu un vides apstākļus modulis atbalsta nepārtrauktā darbībā?

OV7670 modulis droši darbojas no -30 °C līdz +70 °C. Ieteicams izvairīties no ilgstošas augsta mitruma vai putekļu iedarbības bez papildu aizsardzības, jo lēca nav hermētiski noslēgta. Standarta mehāniskās pielaides nenodrošina ūdensizturību vai izturību pret spēcīgiem triecieniem.

Vai Arduino kameras modulis OV7670 ir saderīgs ar standarta Arduino platēm?

Jā, modulis darbojas ar Arduino platēm, kas atbalsta 2.5V līdz 3V spriegumu un var apstrādāt SCCB un I2C saskarnes saziņai.

Kāda ir šī moduļa maksimālā izšķirtspēja?

Modulis piedāvā maksimālo VGA 640x480 pikseļu izšķirtspēju pie 30fps.

Kādus attēla izvades formātus modulis atbalsta?

Tas atbalsta 8 bitu izvades formātus: YUV/YCbCr 4:2:2, RGB 565/555/444 un GRB 4:2:2.

Kur var atrast dokumentāciju un lietošanas piemērus?

Vairāk informācijas un piemērus var atrast oficiālajā vietnē https://www.arducam.com.

Kāds ir moduļa darbības temperatūras diapazons?

Modulis darbojas temperatūras diapazonā no -30°C līdz +70°C, kas ir piemērots dažādām vidēm.
