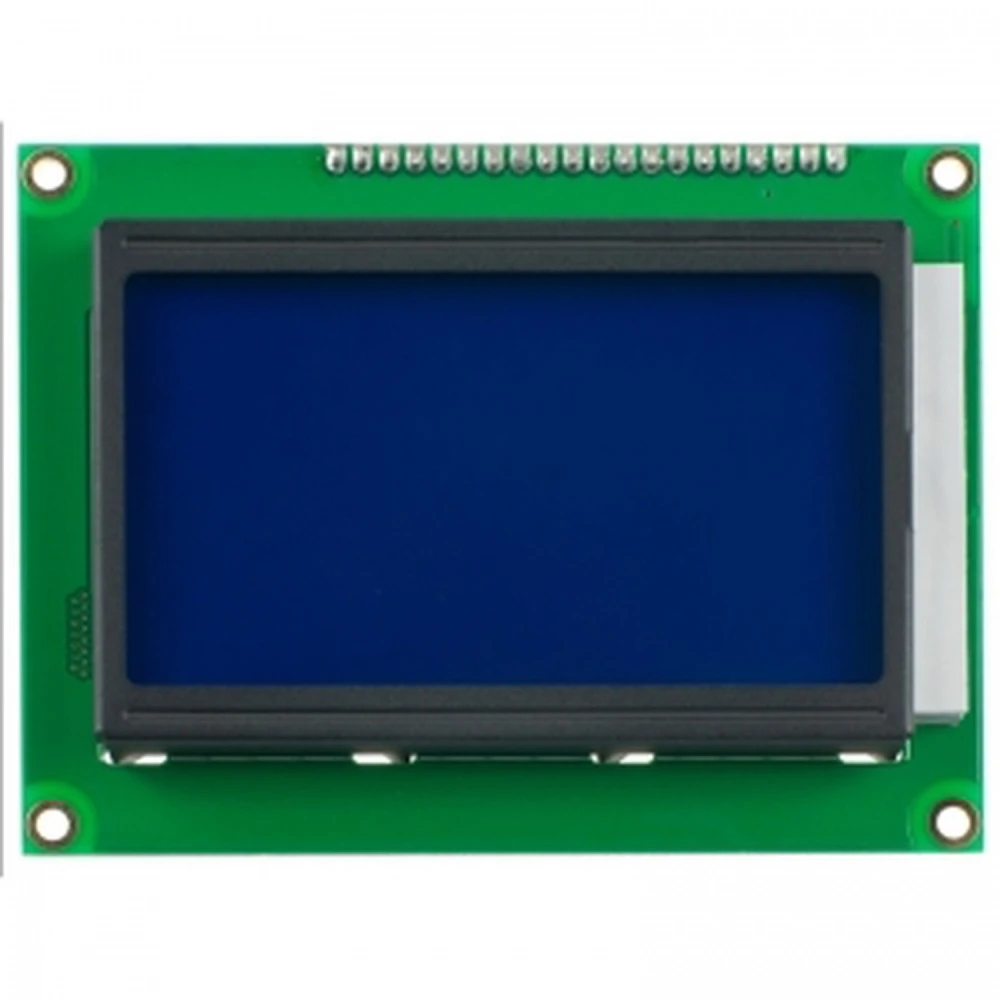

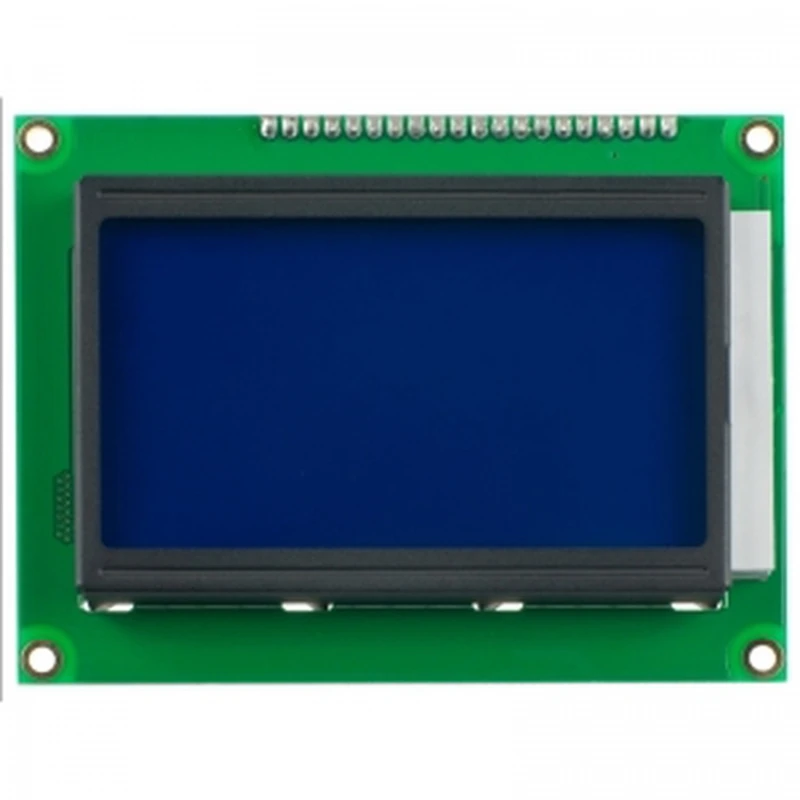

Lcd12864 128x64 grafiskais displejs Arduino Uno un Mega2560
Zīmols: satkit
7,74€
Ieskaitot PVN (Bez PVN: 6,40 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 7,43 € | -4% |
| 10+ | 6,84 € | -12% |
| 20+ | 6,35 € | -18% |
Ierobežots krājums
Standarta piegāde
Tr, Mai 6 - Pk, Mai 8
Eksprespiegāde
Pr, Mai 4 - Ot, Mai 5
30 dienu atgriešana
Bezmaksas atgriešana 30 dienu laikā
Drošs darījums
Share:
Bezmaksas piegāde
Piegāde no 4,99€
Vienkārša atgriešana
30 dienu atgriešanas politika
Drošs maksājums
100% droši norēķini
Kvalitātes garantija
Tikai oriģināli produkti
El Lcd12864 128x64 grafiskais displejs Arduino ir LCD grafiskais modulis ar zilu fona apgaismojumu un baltiem simboliem, kas izstrādāts, lai nodrošinātu skaidru un asu attēlojumu elektronikas projektos. Šis displejs ir savietojams ar Arduino Uno un Mega2560 platēm, kā arī ar PIC, AVR un STM32 mikrokontrolleriem, padarot to par daudzpusīgu izvēli izstrādātājiem un elektronikas entuziastiem.
Galvenās īpašības:
- 128x64 punktu grafiskā izšķirtspēja grafikas un teksta attēlošanai.
- Zils fona apgaismojums ar baltiem simboliem labai redzamībai.

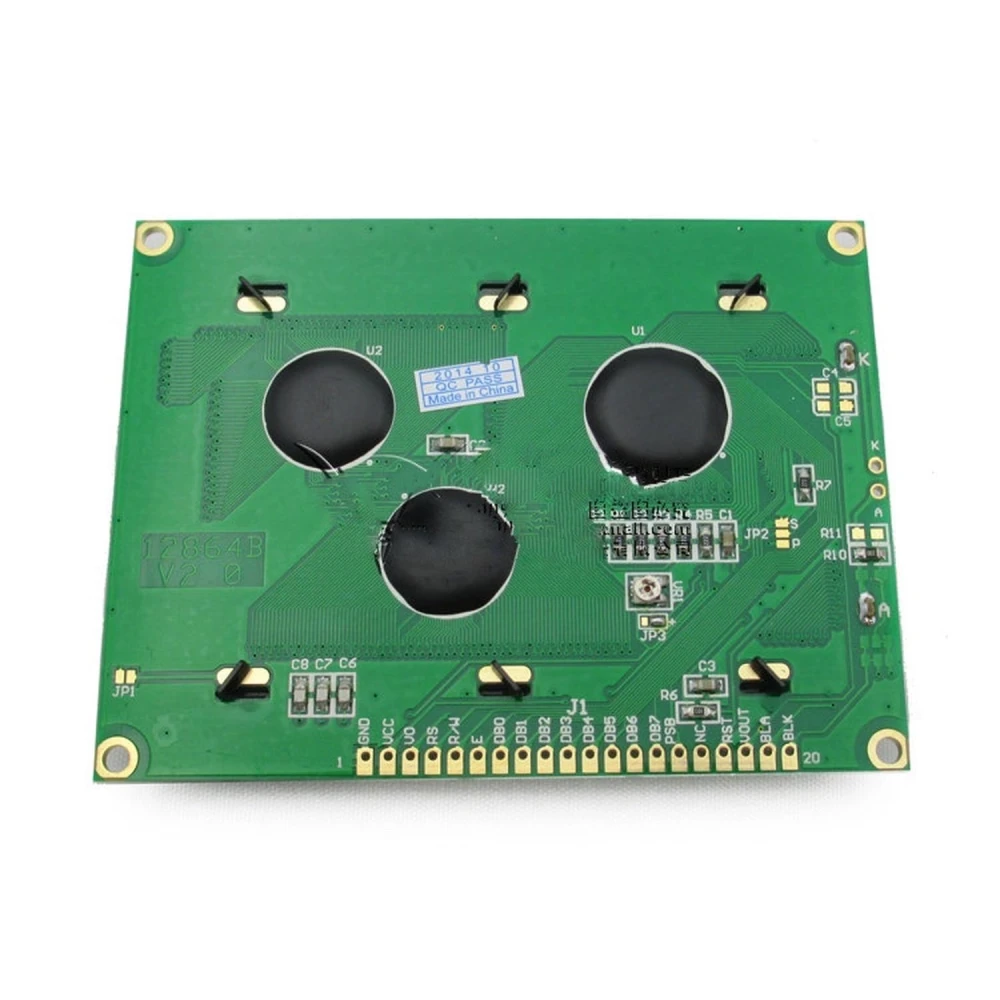

- Iebūvēts ST7920 kontrolieris, kas atbalsta paralēlo un seriālo komunikāciju.
- 5V barošana, piemērota lielākajai daļai Arduino projektu.
- PCB izmēri: 93 x 70 x 13 mm, redzamā zona: 72 x 40 mm.
Tehniskās specifikācijas:
- Punktu attālums: 0.52 x 0.52 mm.
- Katra punkta izmērs: 0.48 x 0.48 mm.
- Paralēlā saskarne: barošanas, vadības, datu un fona apgaismojuma pini tiešai pieslēgšanai.
- Seriālā saskarne: barošanas, mikroshēmas vadības, datu un pulksteņa pini efektīvai seriālai komunikācijai.
Tipisks pielietojums un savietojamība:
Šis displejs ir ideāli piemērots projektiem, kuros nepieciešams reāllaikā attēlot grafisku informāciju vai tekstu, piemēram, iegultajām sistēmām, mēraparātiem, lietotāja saskarnēm un pārnēsājamām ierīcēm. Savietojamība ar Arduino Uno un Mega2560 atvieglo tā integrēšanu DIY projektos un prototipos. Turklāt to var izmantot ar PIC, AVR un STM32 mikrokontrolleriem, paplašinot pielietojuma iespējas.
Pieslēgšana un vadība:
Moduli var pieslēgt, izmantojot paralēlo vai seriālo komunikāciju, pielāgojoties projekta vajadzībām. ST7920 kontrolieris ļauj vadīt sarežģītu grafiku un tekstu ar specifiskām komandām. Fona apgaismojums tiek barots ar 5V, nodrošinot labu redzamību pat vāji apgaismotā vidē.
Galvenie ieguvumi:
- Augsta grafiskā izšķirtspēja precīzām detaļām.
- Vienkārša integrācija ar Arduino platēm un citiem mikrokontrolleriem.
- Fona apgaismojums, kas uzlabo salasāmību dažādos apstākļos.
- Robusts un plaši atbalstīts ST7920 kontrolieris.
Kopumā Lcd12864 128x64 grafiskais displejs Arduino ir būtiska sastāvdaļa tiem, kas meklē efektīvu un daudzpusīgu vizuālo risinājumu savos elektronikas projektos. Tā kompaktais dizains, vienkāršā lietošana un savietojamība padara to par lielisku izvēli izstrādātājiem un makeriem.
- 128x64 punktu LCD grafiskais displejs ar zilu fona apgaismojumu un baltiem simboliem
- ST7920 kontrolieris ar paralēlo un seriālo komunikāciju
- 5V barošana, piemērota Arduino Uno un Mega2560
- Moduļa izmēri: 93 x 70 x 13 mm; redzamā zona: 72 x 40 mm
- Savietojams ar PIC, AVR un STM32 mikrokontrolleriem lielākai daudzpusībai
Klientu jautājumi un atbildes
Kādas priekšrocības Lcd12864 ekrāns piedāvā salīdzinājumā ar citiem LCD, piemēram, 1602, Arduino projektos?
Lcd12864 ļauj attēlot grafiku un līdz pat 128x64 pikseļiem, savukārt 1602 atbalsta tikai burtciparu rakstzīmes 16x2 matricā. Tas atvieglo attēlu, ikonu un vizuāli sarežģītāku datu attēlošanu. Tomēr tas nozīmē lielāku mikrokontrollera atmiņas patēriņu un nedaudz sarežģītāku programmēšanu.
Kādi ir Lcd12864 izmēri, aptuvenais svars un komplektā iekļautās sastāvdaļas?
Lcd12864 izmēri ir 93 mm x 70 mm x 13 mm (PCB), un redzamā zona ir 72 mm x 40 mm. Svars parasti ir ap 80–100 g. Parasti kastē ir tikai LCD modulis; kabeļi un headers var nebūt iekļauti, ja vien to nav norādījis piegādātājs.
Ar kādiem mikrokontrolleriem un platēm šis displejs ir saderīgs, un kādas ir elektriskās pieslēguma prasības?
Displejs darbojas ar Arduino Uno, Mega2560, PIC, AVR un STM32 mikrokontrolleriem. Tam nepieciešama +5 V barošana gan loģikai, gan backlight. To var pieslēgt paralēlajā vai seriālajā interfeisā, izvēloties režīmu ar PSB tapu.
Kas jāņem vērā uzstādīšanas laikā, lai izvairītos no displeja bojājumiem?
Ieteicams pareizi pieslēgt kontrastu (V0), izvairīties no polaritātes apgriešanas un ieslēgt barošanu tikai pēc visu savienojumu pārbaudes. /RESET tapa sākumā īslaicīgi jāaktivizē. Izvairieties no īssavienojumiem, īpaši backlight tapās (A un K, attiecīgi 5V un 0V).
Ko darīt, ja ekrānā pēc pieslēgšanas redzami tikai tumši bloki vai tas nereaģē?
Tas parasti norāda uz kontrasta problēmu (noregulējiet V0 tapu), nepareizu datu savienojumu vai kļūdu sakaru režīmā (pārbaudiet PSB). Pārbaudiet arī vadu savienojumus un pārliecinieties, ka mikrokontrolleris izvada pareizos signālus izvēlētajā režīmā.
Ar kurām Arduino platēm ir savietojams Lcd12864 128x64?
Tas ir savietojams ar Arduino Uno un Mega2560, kā arī ar PIC, AVR un STM32 mikrokontrolleriem.
Kādu komunikāciju atbalsta šis displejs?
Tas atbalsta paralēlo un seriālo komunikāciju, pateicoties ST7920 kontrolierim.
Kāda barošana ir nepieciešama šim modulim?
Modulis darbojas ar 5V barošanu.
Kāds ir displeja fona apgaismojums?
Tam ir zils fona apgaismojums ar baltiem simboliem labai redzamībai.
Kāds ir redzamās zonas izmērs?
Redzamā zona ir 72 x 40 mm.
