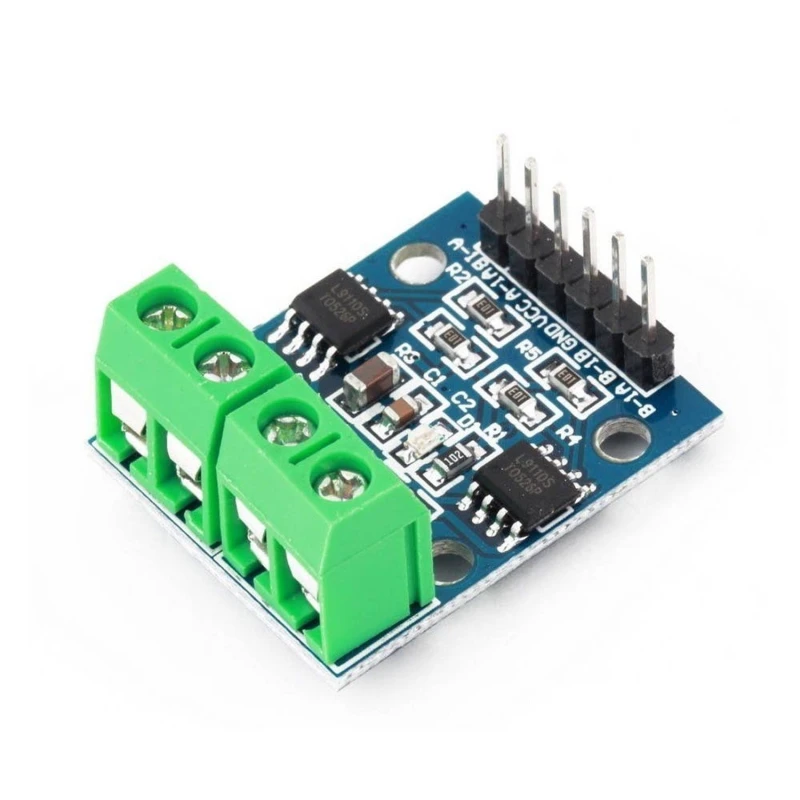

L9110S motora draiveris Arduino: dualais DC un soļu motora kontrolieris
Zīmols: satkit
2,42€
Ieskaitot PVN (Bez PVN: 2,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 2,32 € | -4% |
| 10+ | 2,20 € | -9% |
| 20+ | 1,82 € | -25% |
Ir noliktavā - Tiek nosūtīts nekavējoties
Standarta piegāde
Pr, Mai 4 - Tr, Mai 6
Eksprespiegāde
Ce, Apr 30 - Pk, Mai 1
30 dienu atgriešana
Bezmaksas atgriešana 30 dienu laikā
Drošs darījums
Share:
Bezmaksas piegāde
Piegāde no 4,99€
Vienkārša atgriešana
30 dienu atgriešanas politika
Drošs maksājums
100% droši norēķini
Kvalitātes garantija
Tikai oriģināli produkti
L9110s Motor Driver Arduino ir vadības plate, kas paredzēta divu līdzstrāvas motoru vai viena 2 fāžu, 4 vadu soļu motora vienlaicīgai vadībai. Šis kontrolieris ir saderīgs ar Arduino un citām uz mikrokontrolleriem balstītām sistēmām, atvieglojot motoru vadību elektronikas un robotikas projektos.
Šis modulis satur divas integrētas L9110S motora vadības mikroshēmas kompaktā PCB, kuras izmērs ir 29.2 mm x 23 mm, tāpēc tas ir piemērots lietojumiem, kur svarīga ir ierobežota vieta.
Galvenās īpašības
- Ieejas spriegums: DC 2.5-12V, piemērots plašam barošanas avotu klāstam.
- Izejas jauda: katrs kanāls var nodrošināt līdz 800 mA nepārtrauktu strāvu, ļaujot vadīt maza un vidēja izmēra motorus.
- Zema statiskā darba strāva, optimizējot enerģijas patēriņu.
- Zems piesātinājuma sprieguma kritums labākai veiktspējai.
- Saderīgs ar TTL/CMOS izejas līmeņiem, ļaujot tiešu savienojumu ar CPU vai mikrokontrolleri.
- Iebūvētas aizsargdiodes aizsardzībai pret induktīvām slodzēm.
- Integrēta vadības vienība IC formā lielākai uzticamībai un ērtai lietošanai.
- Aizsardzības funkcija pret augstu spiedienu ar tapu.
- Darba temperatūra: 0-80 °C, piemērots parastai laboratorijas un izstrādes videi.
Tipiskie pielietojumi
Šis kontrolieris ir ideāli piemērots robotikas, automatizācijas un motoru vadības projektiem kopumā. To var izmantot, lai:
- Neatkarīgi vadītu divus DC motorus.
- Vadītu bipolārus 2 fāžu, 4 vadu soļu motorus.
- Arduino projektos, kuros nepieciešama motoru ātruma un virziena vadība.
Saderība
L9110s ir saderīgs ar Arduino platēm un citiem mikrokontrolleriem, kas atbalsta TTL/CMOS līmeņus. Tā konstrukcija ļauj to viegli integrēt elektronikas un robotikas projektos, kuros nepieciešama divu motoru vai soļu motoru vadība.
Iepakojuma saturs
- L9110S H-Bridge vadības plate soļu motoriem un diviem DC motoriem.
Pamata koda piemērs
Produkts ietver koda piemēru uz 8051 balstītiem mikrokontrolleriem, kas parāda, kā vadīt motoru virzienu ar funkcijām kustībai uz priekšu un atpakaļ, atvieglojot ātru darba sākšanu projektos.
- Dualais kontrolieris diviem DC motoriem vai vienam 2 fāžu, 4 vadu soļu motoram
- Ieejas spriegums: 2.5-12V DC
- 800 mA nepārtraukta strāva uz kanālu
- Saderīgs ar TTL/CMOS līmeņiem tiešam savienojumam ar CPU
- Iekļautas aizsargdiodes aizsardzībai pret induktīvām slodzēm
- Aizsardzība pret augstu spiedienu ar tapu
- Darba temperatūra no 0 līdz 80 °C
- Kompakts izmērs: 29.2 mm x 23 mm
- Piemērots Arduino un citiem mikrokontrolleriem
Klientu jautājumi un atbildes
Kādi ir precīzie plates izmēri un kas ir iekļauts komplektā, iegādājoties šo kontrolieri?
Plate ir 29.2 mm x 23 mm. Komplektā ir tikai vadības plate; kabeļi, motori vai citi piederumi nav iekļauti.
Kādi apsvērumi jāņem vērā attiecībā uz siltuma izkliedi un nepārtrauktu lietošanu pie maksimālās strāvas?
Darbojoties tuvu 800 mA uz kanālu, ieteicams nodrošināt pasīvu dzesēšanu un izvairīties no ilgstošas lietošanas pie pilnas slodzes, jo platei nav radiatora un pārkaršana var samazināt komponenta kalpošanas laiku.
Kā L9110S salīdzinās ar citiem draiveriem, piemēram, L298N, attiecībā uz izmēru, efektivitāti un pārsprieguma izturību?
L9110S ir kompaktāks un tam ir mazāks sprieguma kritums (zema piesātinājuma pakāpe), taču tas iztur mazāku strāvu un tam nav robustas aizsardzības pret pārstrāvu. L298N ļauj lielākas strāvas (~2 A uz kanālu) un atbalsta lielas induktīvās slodzes, taču tas ir apjomīgāks un mazāk efektīvs.
Kādus motorus var vadīt ar L9110s?
Ar šo kontrolieri var vadīt divus līdzstrāvas motorus vai vienu 2 fāžu, 4 vadu soļu motoru.
Kāds ir šī kontroliera ieejas sprieguma diapazons?
Ieejas sprieguma diapazons ir no 2.5 līdz 12 voltiem līdzstrāvas (DC).
Vai tas ir saderīgs ar Arduino?
Jā, kontrolieris ir saderīgs ar Arduino un citiem mikrokontrolleriem, kas atbalsta TTL/CMOS izejas līmeņus.
Kāda ir maksimālā strāva, ko var nodrošināt katrs kanāls?
Katrs kanāls var nodrošināt maksimālo nepārtraukto strāvu 800 mA.
Vai tajā ir aizsardzība pret bojājumiem?
Jā, tajā ir aizsardzība pret augstu spiedienu ar tapu un aizsargdiodes induktīvām slodzēm.
