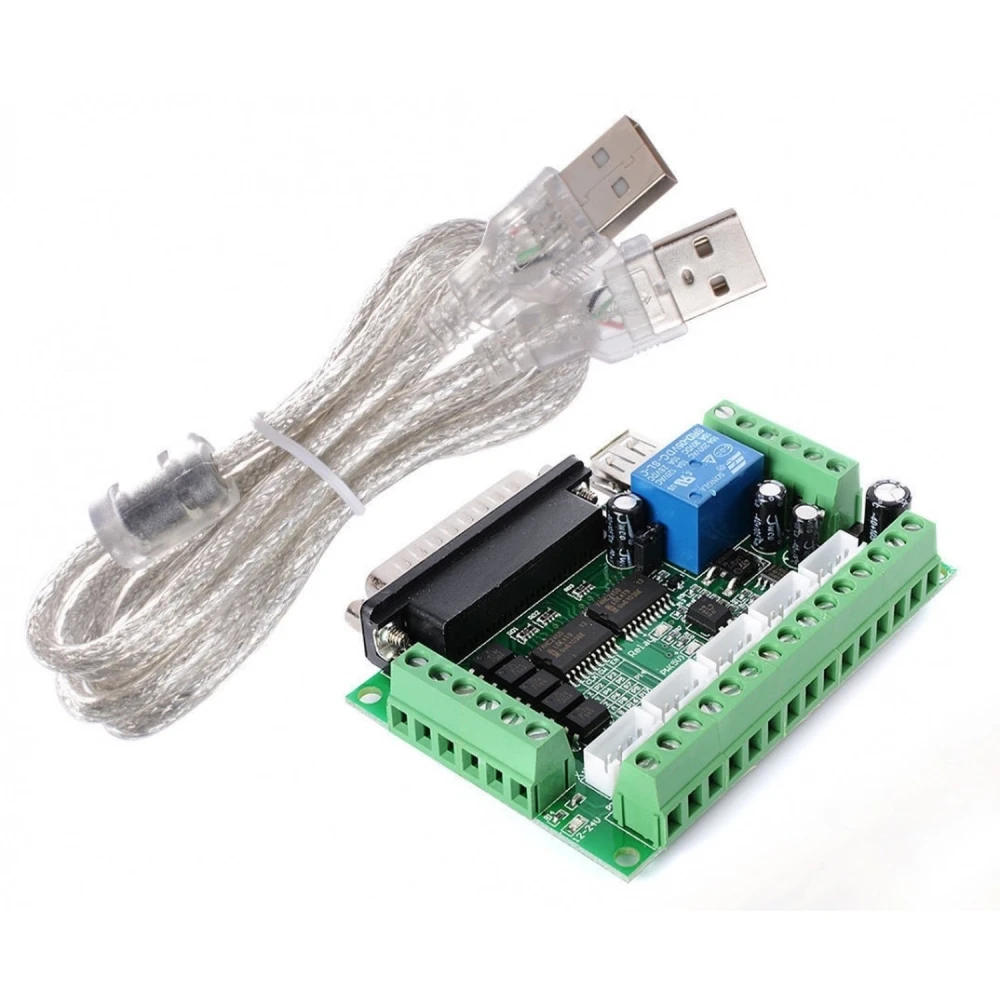

CNC 5 asu Mach3 USB vadības plate soļu motoram
Zīmols: satkit
9,68€
Ieskaitot PVN (Bez PVN: 8,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 9,29 € | -4% |
| 10+ | 8,55 € | -12% |
| 20+ | 7,94 € | -18% |
Atlikuši tikai 5 — pasūtiet drīz!
Standarta piegāde
Ce, Apr 30 - Pr, Mai 4
Eksprespiegāde
Ot, Apr 28 - Tr, Apr 29
30 dienu atgriešana
Bezmaksas atgriešana 30 dienu laikā
Drošs darījums
Share:
Bezmaksas piegāde
Piegāde no 4,99€
Vienkārša atgriešana
30 dienu atgriešanas politika
Drošs maksājums
100% droši norēķini
Kvalitātes garantija
Tikai oriģināli produkti
CNC 5 asu Mach3 USB vadības plate ir adapteris, kas paredzēts soļu motoru vadībai CNC sistēmās, izmantojot Mach3 programmatūru un citas ciparu vadības programmas, kas izmanto paralēlo portu. Šī plate ir ideāli piemērota lietotājiem, kuri meklē uzticamu un aizsargātu risinājumu līdz 5 asu vadībai ar precizitāti un drošību.
- Saderība: Darbojas ar Mach3 un citām ciparu vadības programmām caur paralēlo portu, atvieglojot integrāciju esošās CNC sistēmās.
- Uzlabota aizsardzība: Tai ir neatkarīga USB barošanas un perifēriju barošanas aizsardzības sistēma, kas nodrošina iekārtas integritāti un pasargā no bojājumiem nepareizas polaritātes pieslēguma dēļ.
- Perifēriju spriegums: Atbalsta spriegumu no 12 līdz 24V ar aizsardzību pret apgrieztu pieslēgumu, nodrošinot drošu un stabilu darbību.
- Paralēlā porta aizsardzība: Nodrošina visaptverošu aizsardzību starp ieejas signāliem un vadības ķēdi, lai pasargātu kontroliera paralēlo portu.
- Izeju vadība: Visas izejas tiek vadītas ar slēdzi P17 izejā, ļaujot efektīvi pārvaldīt signālus.
- Izolēta analogā izeja: Ietver izolētu 0-10V analogā sprieguma izeju caur optoelementu, ko var vadīt ar analogās saskarnes pārveidotāju, lai regulētu vārpstas ātrumu (P1 izeja).
- 5 asu vadība: Atver 17 pieejamus portus ar optoelementu 5 asu soļu motoru vadībai, kas ir ideāli piemērots sarežģītām CNC konfigurācijām.
- PWM izeja: P1 izeju var izmantot kā PWM, lai vadītu vārpstas regulatoru caur optoelementu.
- Ieejas līmeņi: Saderīga ar 5V kopējā katoda vai kopējā anoda ieejas līmeņiem, lai viegli integrētu ar dažādām sistēmām.
Tipisks lietojums: Šī plate ir lieliski piemērota darbnīcām un lietotājiem, kuriem nepieciešams vadīt 5 asu CNC iekārtas ar soļu motoriem, nodrošinot precīzu un drošu kustības un ātruma kontroli.
Saderība un piederumi: Komplektā ir USB kabelis, kas atvieglo tiešu savienojumu ar datoru un nodrošina stabilu saziņu ar Mach3 programmatūru.
Iepakojuma saturs:
- 1 x CNC 5 asu vadības plate soļu motoriem, saderīga ar Mach3
- 1 x USB kabelis
Ar šo vadības plati jūs iegūsiet robustu un aizsargātu ierīci, kas atvieglo modernu CNC sistēmu ieviešanu un vadību ar Mach3 un citām saderīgām programmām.
- Saderīga ar Mach3 programmatūru un ciparu vadību caur paralēlo portu
- Neatkarīga USB barošanas un perifēriju aizsardzība
- Perifēriju spriegums 12-24V ar aizsardzību pret apgrieztu pieslēgumu
- Visaptveroša aizsardzība paralēlā porta pasargāšanai
- Izejas vadāmas ar slēdzi P17 izejā
- Izolēta 0-10V analogā izeja vārpstas ātruma vadībai
- 5 asu vadība ar 17 pieejamiem portiem caur optoelementu
- PWM izeja P1 portā vārpstas regulatora vadībai
- Saderīga ar 5V kopējā katoda vai kopējā anoda ieejas līmeņiem
- Ietver USB kabeli tiešam savienojumam
Klientu jautājumi un atbildes
Kādi ir iekļautās plates izmēri, svars un galvenie materiāli?
Platei ir aptuveni 100 mm x 70 mm x 15 mm izmēri un 120 g svars (bez iepakojuma). Tā ir izgatavota no FR4 stiklašķiedras PCB ar virsmas montāžas elektroniskajām sastāvdaļām un spaiļu bloku savienotājiem ērtai vadu pieslēgšanai.
Kādas operētājsistēmas un Mach3 versijas ir saderīgas? Vai ir iekļauti USB draiveri?
Plate ir paredzēta darbam ar Mach3 un citu CNC programmatūru caur paralēlo portu Windows sistēmās (XP, 7, 8, 10 32 bitu). Komplektā iekļautais USB kabelis ir tikai barošanai, nevis datu pārraidei, tāpēc nav nepieciešami un netiek iekļauti specifiski USB draiveri.
Vai ir iespējams kontrolēt vārpstas ātrumu no 0-10V analogās izejas un kāda ir šī signāla precizitāte?
Jā, 0-10V analogā izeja ļauj kontrolēt saderīgu vārpstu ātrumu, izmantojot atbilstošu pārveidotāju. Signāls ir izolēts ar optoelementu, un tā precizitāte ir atkarīga no shēmas konstrukcijas, ar tipisku ±0,2 V toleranci, kas ir piemērota lielākajai daļai parasto VFD pārveidotāju.
Kādus elektriskās aizsardzības risinājumus tas ietver un kas notiek, ja 12-24V barošana ir pieslēgta nepareizi?
Platei ir iebūvēta aizsardzība pret apgrieztu polaritāti 12-24V barošanas ieejā, kā arī optoelementi vadības signālu izolācijai. Ja polaritāte ir pieslēgta nepareizi, sistēma novērš neatgriezeniskus bojājumus, tomēr pirms ieslēgšanas ieteicams pārbaudīt savienojumus.
Vai šī plate ir saderīga ar Mach3 programmatūru?
Jā, šī vadības plate ir saderīga ar Mach3 un citām ciparu vadības programmām, kas izmanto paralēlo portu.
Kādu spriegumu atbalsta pievienotās perifērijas?
Perifērijas var darboties ar spriegumu no 12 līdz 24V, ar aizsardzību pret apgrieztu polaritātes pieslēgumu.
Vai komplektā ir USB savienojuma kabelis?
Jā, komplektā ir USB kabelis, lai savienotu plati ar datoru.
Cik asis var vadīt šī plate?
Tā var vadīt līdz 5 asīm, izmantojot 17 pieejamos portus ar optoelementu.
Kāda veida aizsardzība ir platei?
Tai ir neatkarīga USB barošanas un perifēriju aizsardzība, kā arī visaptveroša paralēlā porta aizsardzība, lai novērstu bojājumus.
