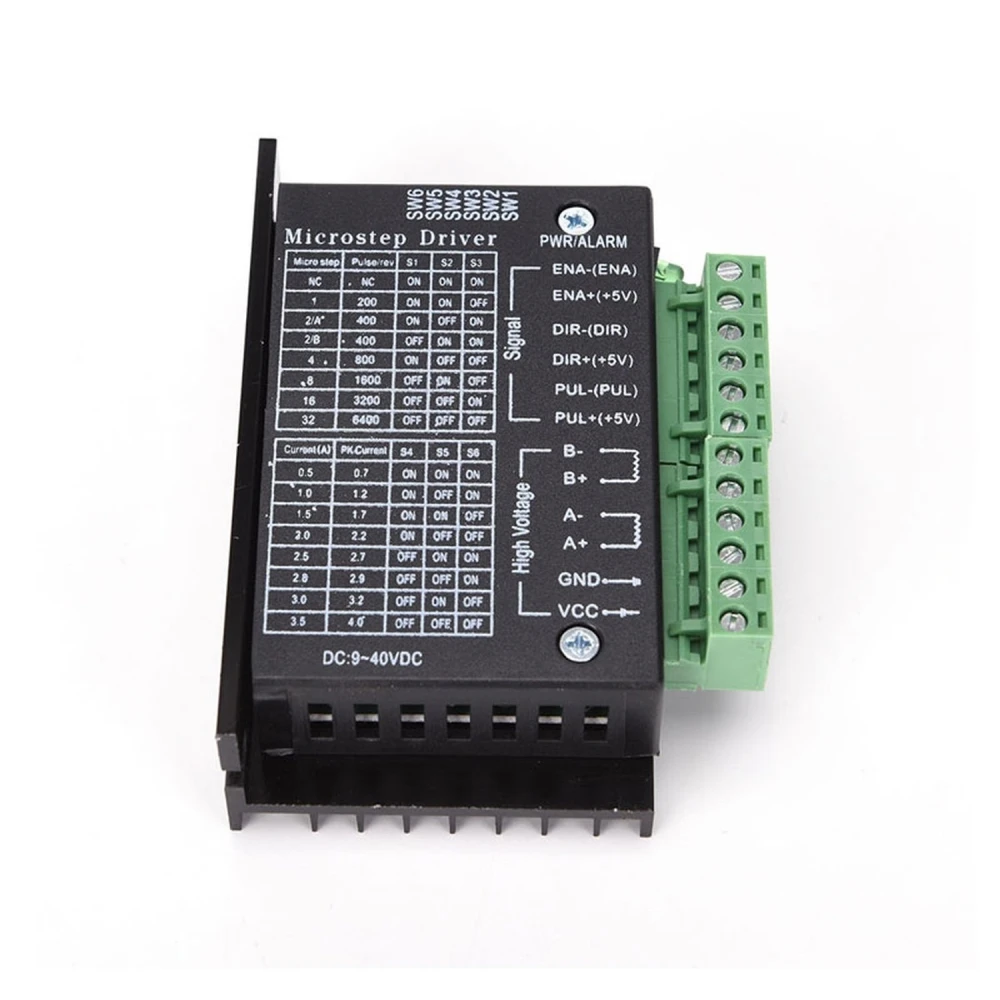

TB6600 draiveris soļu motoram līdz 4A 9V-40V, saderīgs ar Arduino

TB6600 draiveris soļu motoram ir bipolārs kontroliera modulis, kas ļauj vadīt 2 un 4 fāžu soļu motorus ar barošanas spriegumu no 9V līdz 40V un maksimālo ierosmes strāvu līdz 4A. Šis kontrolieris tiek plaši izmantots tādās lietojumprogrammās kā CNC iekārtas, gravēšanas iekārtas, iepakošanas tehnika un citas iekārtas, kur nepieciešama augsta precizitāte un griezes moments.

Šis draiveris izmanto uzlabotu strāvas cilpas apakšdalījuma vadību, kas samazina motora griezes momenta pulsāciju un nodrošina vienmērīgu darbību pie zemiem apgriezieniem. Turklāt tas piedāvā lielāku griezes momentu pie augstiem apgriezieniem salīdzinājumā ar citiem divfāžu kontrolieriem, nodrošinot augstas precizitātes pozicionēšanu.

Galvenās īpašības

• Izvēlami mikrosoli: 1/1, 1/2, 1/4, 1/8 un 1/16 solis.
• Vienkārša barošana no 9 līdz 40V DC.
• Regulējama strāvas vadība 8 soļos, no 0,2 A līdz 5 A.
• Optiski izolētas ieejas lielākai aizsardzībai un stabilitātei.
• Aizsardzība pret pārspriegumu, zemspriegumu, pārmērīgu strāvu un īssavienojumiem.
• Liels starta ātrums un augsts griezes moments pie lieliem apgriezieniem.
• Izturīgs melnas plastmasas korpuss ar alumīnija radiatoru optimālai siltuma izkliedei.
• Iebūvēti montāžas caurumi ērtai uzstādīšanai mašīnu paneļos.

Tehniskās specifikācijas

• Ieejas spriegums: 8 līdz 50V DC (darba diapazons no 9V līdz 40V).
• Ieejas strāva: 1 līdz 5 A.
• Maksimālā izejas strāvas pīķa vērtība: 5,0 A (100 ms).
• Maksimālā darba izejas strāva: 4,5 A.
• Darba temperatūra: -10 līdz 45 °C.
• Uzglabāšanas temperatūra: -40 līdz 70 °C.
• Svars: 200 grami.

Saderība un lietošana

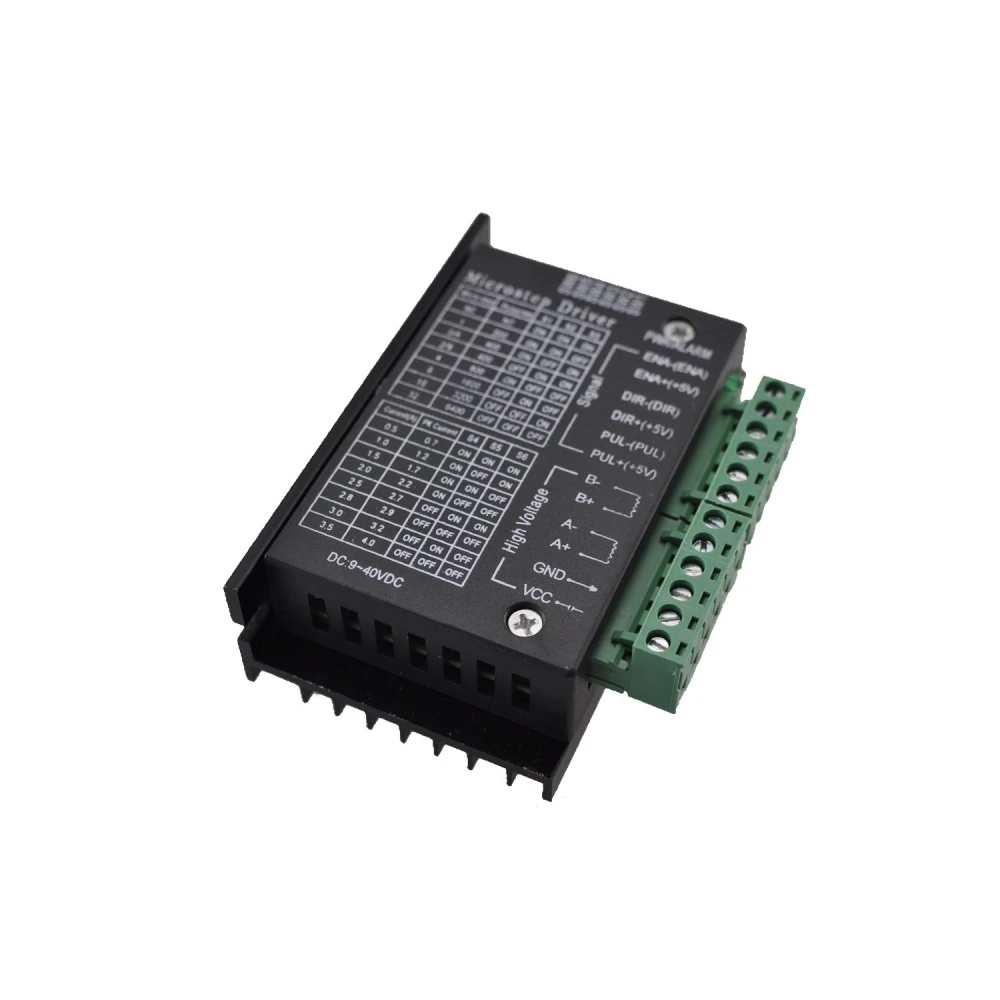

Šis kontrolieris ir saderīgs ar NEMA17, NEMA23, NEMA24 un NEMA34 soļu motoriem, un tas ir lieliska izvēle CNC projektiem un sistēmām, kur nepieciešama augstas precizitātes motoru vadība. Tas ir saderīgs arī ar Arduino un citiem mikrokontrolleriem, kas izvada 5V digitālus impulsa signālus, atvieglojot tā integrāciju DIY un profesionālos projektos.

Savienojumi un konfigurācija

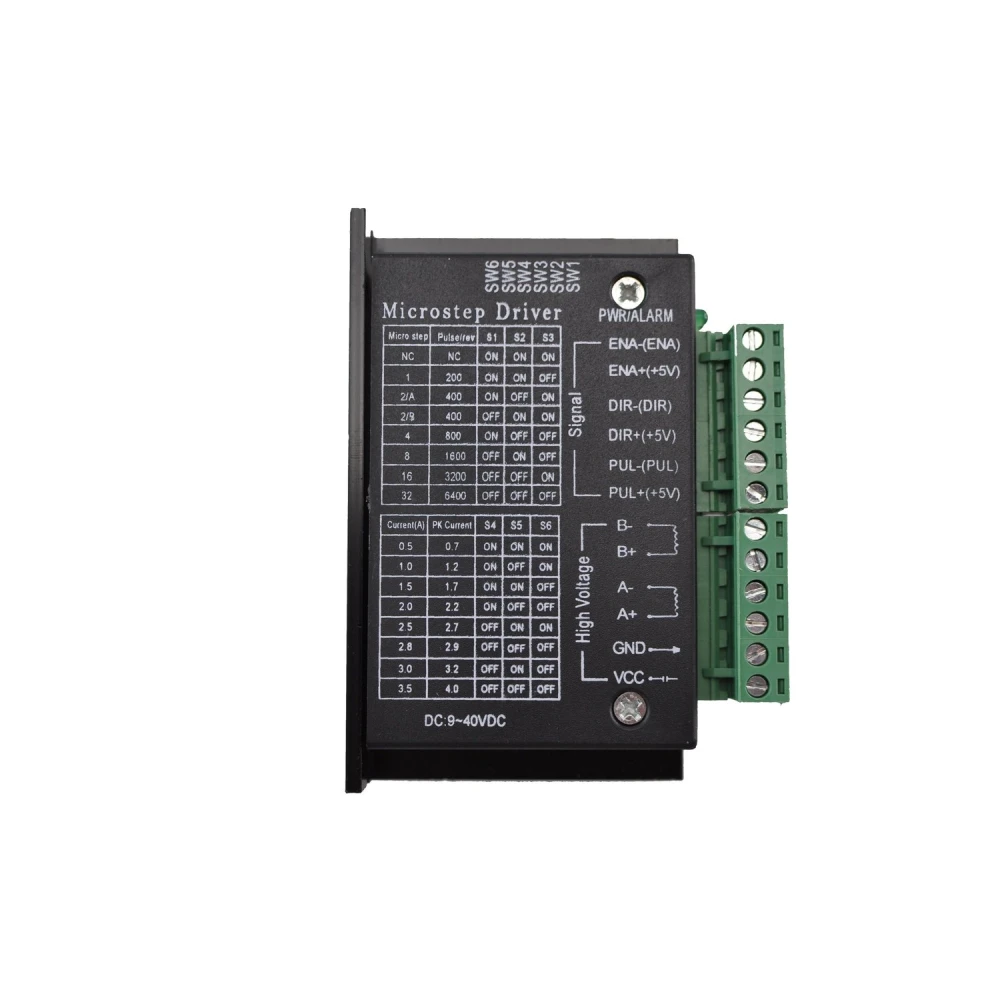

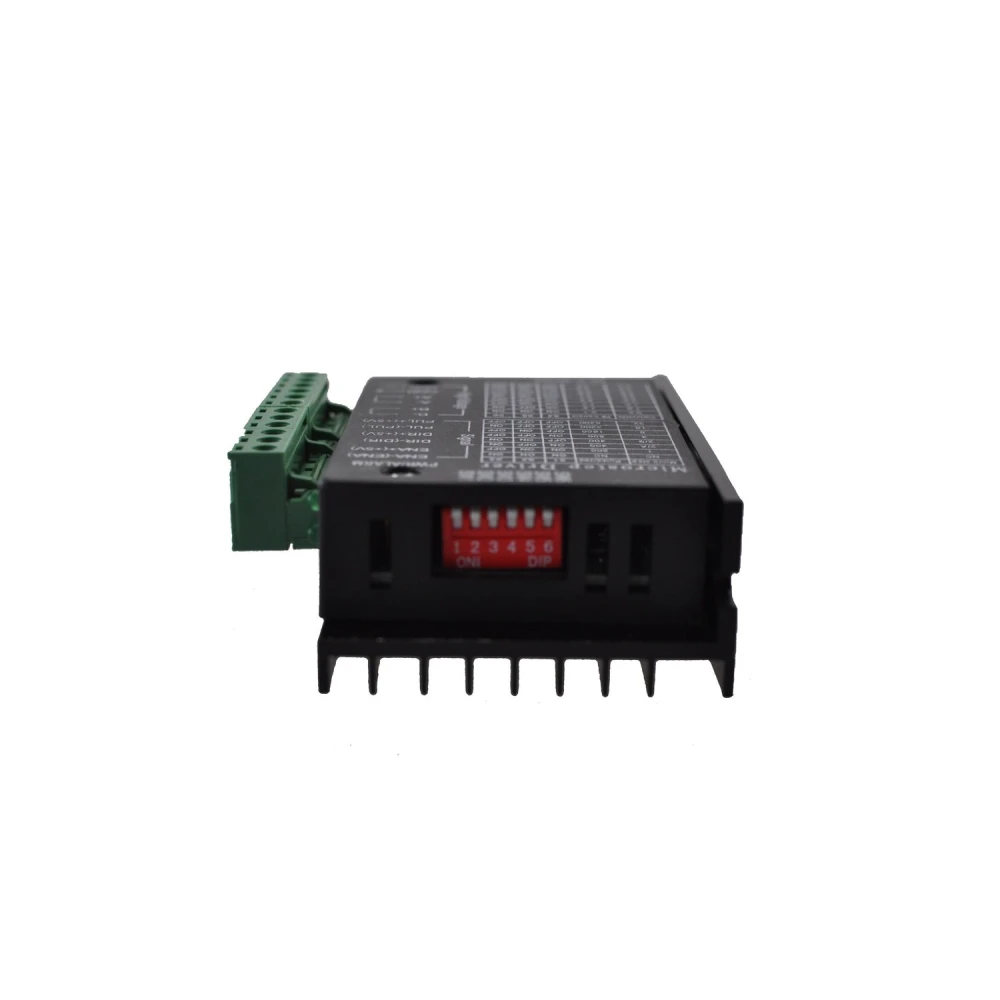

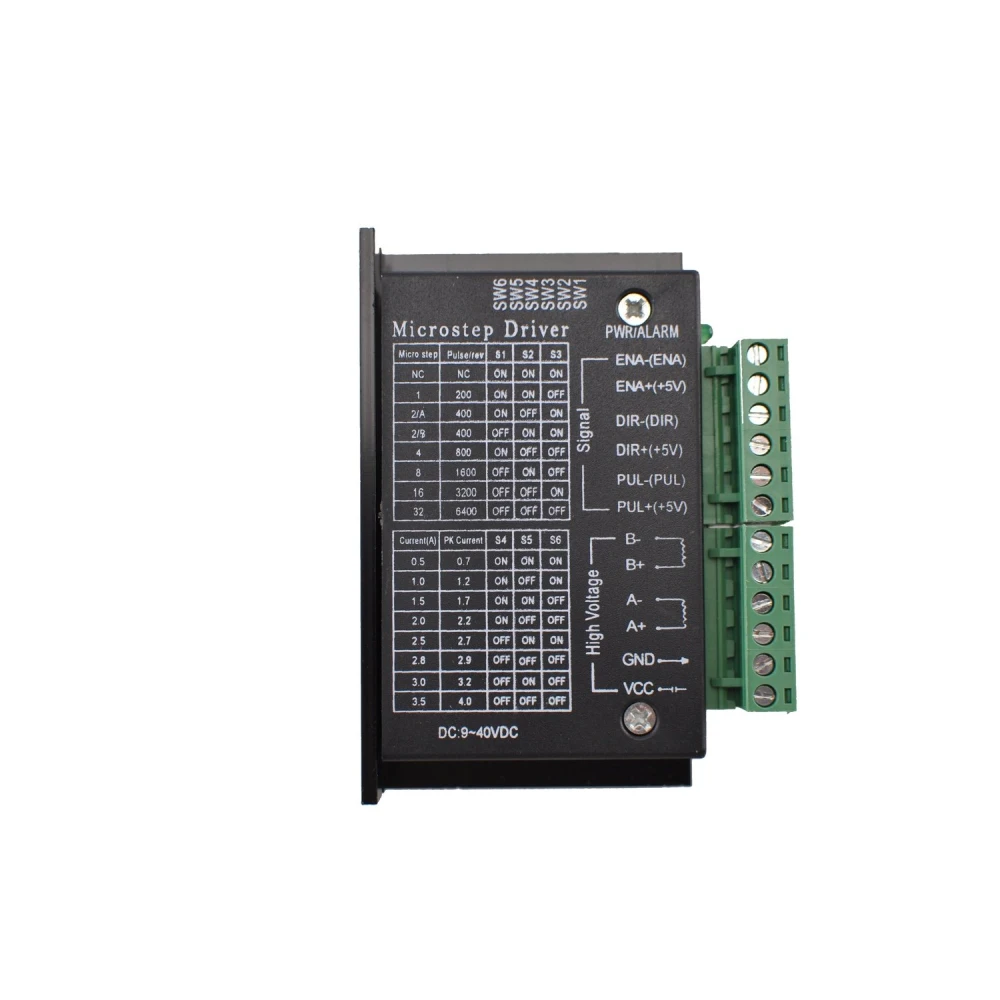

Modulim ir spailes DC barošanai, motora fāžu izejām un iespējošanas, soļa un virziena signālu ieejām, visas optiski izolētas, lai novērstu traucējumus. Turklāt tam ir DIP slēdžu bloks strāvas un mikrosolu izšķirtspējas regulēšanai, ļaujot pielāgot konfigurāciju atbilstoši motora un lietojuma vajadzībām.

Kopumā TB6600 draiveris ir izturīgs, precīzs un daudzpusīgs kontrolieris, kas ir ideāli piemērots tiem, kas meklē uzticamu veiktspēju soļu motoriem CNC, robotikas un automatizācijas lietojumos.

• Mikrosolu režīmi: 1/1, 1/2, 1/4, 1/8, 1/16.
• Barošana no 9 līdz 40V DC.
• Regulējama strāva no 0,2 A līdz 5 A.
• Aizsardzība pret pārspriegumu, zemspriegumu un īssavienojumiem.
• Saderīgs ar NEMA17, NEMA23, NEMA24 un NEMA34 motoriem.
• Saderīgs ar Arduino un 5V mikrokontrolleriem.
• Izturīgs korpuss ar alumīnija siltuma izkliedētāju.
• Augsta precizitāte un griezes moments pie lieliem apgriezieniem.
