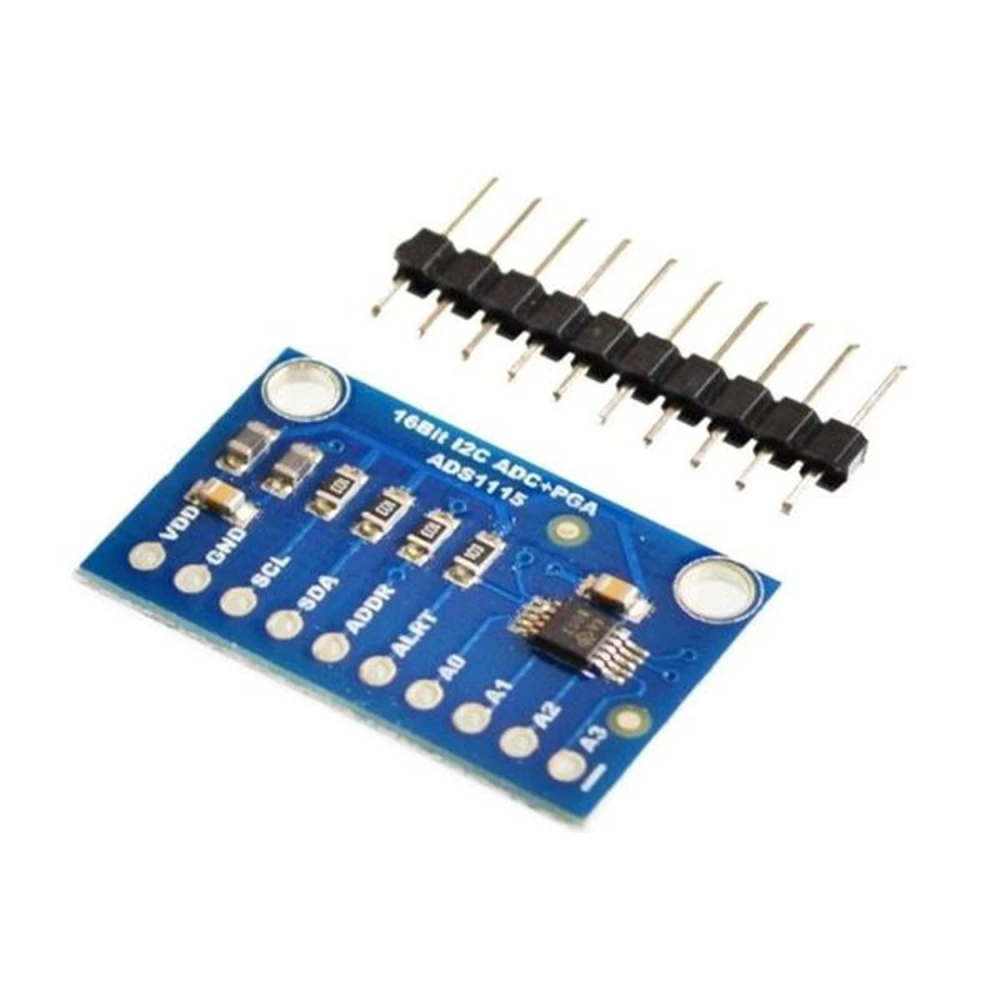

ADS1115 Arduino ADC modulis 4 kanāli 16 bit I2C

Name: ADS1115 Arduino ADC modulis 4 kanāli 16 bit I2C
Brand: satkit
SKU: G000101--ADS1115-conversor
Price: 4.84 EUR
Availability: InStock

Zīmols: satkit

Esiet pirmais, kas novērtē šo preci

4,84€

Ieskaitot PVN (Bez PVN: 4,00 €)

Apjoma atlaides

Daudzums	Cena	Saglabāt
2+	4,65 €	-4%
10+	4,40 €	-9%
20+	3,87 €	-20%

Ir noliktavā - Tiek nosūtīts nekavējoties

Standarta piegāde Pk, Mai 1 - Ot, Mai 5

Eksprespiegāde Tr, Apr 29 - Ce, Apr 30

30 dienu atgriešana

Daudzums

Bezmaksas atgriešana 30 dienu laikā

Drošs darījums

Bezmaksas piegāde Piegāde no 4,99€

Vienkārša atgriešana 30 dienu atgriešanas politika

Drošs maksājums 100% droši norēķini

Kvalitātes garantija Tikai oriģināli produkti

ADS1115 Arduino ADC modulis 4 kanāli ir ārējs analogi-digitālais pārveidotājs, ko var viegli pieslēgt mikrokontrolleriem, piemēram, Arduino, izmantojot I2C interfeisu. Šis modulis piedāvā četrus analogās ievades kanālus ar 16 bitu izšķirtspēju, nodrošinot precīzus un uzticamus mērījumus jūsu elektronikas un automatizācijas projektiem.

Šis modulis izceļas ar integrētu pastiprinājumu, kas uzlabo jutību un ļauj precīzāk noteikt zema sprieguma signālus. Turklāt ADS1115 ir četras adreses, ko var izvēlēties, izmantojot ADDRESS tapu, kas atvieglo vairāku moduļu pieslēgšanu vienā I2C kopnē.

Galvenās īpašības:

ADC izšķirtspēja: 16 biti (15 biti mērījumam un 1 bits zīmei)
Sakaru interfeiss: I2C
Pieejamie kanāli: 4 analogās ieejas (AN0, AN1, AN2, AN3) vai 2 diferenciālās ieejas
Ieejas spriegums: 2.0 līdz 5.5 V
Ieejas spriegums uz kanālu: 0 līdz VDD
Patēriņš nepārtrauktā režīmā: aptuveni 150 µA
Programmējams paraugu ņemšanas ātrums: no 8 līdz 860 paraugiem sekundē (sps)
Moduļa izmērs: aptuveni 17 x 28 x 0.1 mm
Kontaktu izmērs: aptuveni 11 x 25 mm

Tipiskie lietojumi:

Precīza analogo sensoru mērīšana Arduino projektos
Zema sprieguma signālu vai signālu ar negatīvām vērtībām nolasīšana
Lietojumi, kuros nepieciešama augsta izšķirtspēja un precizitāte datu iegūšanā
Maza mēroga automatizācija un industriālā vadība

Saderība: Saderīgs ar Arduino platēm un citiem mikrokontrolleriem, kas atbalsta I2C komunikāciju. Vienkāršā integrācija ļauj paplašināt analogo ieeju skaitu un uzlabot precizitāti salīdzinājumā ar Arduino iekšējiem ADC.

Komplektā ietilpst:

1 x ADS1115 Pro ADC modulis ar 4 kanāliem, 16 bitiem, I2C interfeisu un pastiprinājumu

Šis modulis ir ideāls risinājums tiem, kas vēlas uzlabot analogo mērījumu precizitāti elektronikas projektos, atbrīvojot galveno procesoru un atvieglojot sarežģītu vai zema līmeņa signālu nolasīšanu.

16 bitu ADC izšķirtspēja precīziem mērījumiem
I2C interfeiss ērtai savienošanai ar Arduino
4 analogie kanāli vai 2 diferenciālie ieejas
Integrēts pastiprinājums vājiem signāliem
Ieejas spriegums no 2.0 līdz 5.5 V, saderīgs ar Arduino
Regulējams paraugu ņemšanas ātrums no 8 līdz 860 sps
Zems patēriņš nepārtrauktā režīmā (150 µA)
Kompakts izmērs ērtai integrācijai projektos

Klientu jautājumi un atbildes

Kādi ir ADS1115 moduļa precīzie izmēri un svars, kas iekļauts komplektā?

ADS1115 modulis ir aptuveni 28 mm garš, 17 mm plats un 1 mm biezs. Kontakti izvirzās apmēram 11 x 25 mm. Tā svars ir mazāks par 5 gramiem, ņemot vērā korpusa neesamību un tipiskos vieglos iespiedshēmu materiālus.

Kādi piesardzības pasākumi jāievēro, lai izvairītos no bojājumiem pārsprieguma dēļ analogajās ieejās?

Analogās ieejas pieņem diapazonu no 0 līdz VDD (maksimāli pievienotajam barošanas spriegumam) vai arī to ierobežo pastiprinājuma iestatījums. Tās nekad nedrīkst pārsniegt barošanas spriegumu, kā arī nedrīkst pielietot negatīvus signālus (izņemot diferenciālajā režīmā, ievērojot datasheet robežas). Ja sensors pārsniedz šo diapazonu, ieteicams izmantot sprieguma dalītājus vai signāla kondicionēšanas shēmas.

Kāda ir maksimālā paraugu ņemšanas ātruma veiktspēja un kā tas salīdzinās ar citām līdzīgām I2C opcijām?

ADS1115 ļauj iestatīt paraugu ņemšanas ātrumu no 8 līdz 860 paraugiem sekundē (sps) uz kanālu. Tas to nostāda augstāk par 12 bitu I2C ADC, piemēram, ADS1015, bet zem SPI risinājumiem, kas var pārsniegt 1000 sps. Ja prioritāte ir precizitāte, nevis ātrums, ADS1115 ir līdzsvarota izvēle augstas izšķirtspējas mērījumiem ar mērenu ātrumu.

Kā pieslēgt ADS1115 pie Arduino?

ADS1115 pie Arduino pieslēdz, izmantojot I2C interfeisu ar SDA un SCL tapām, kā arī ADDRESS tapu ierīces adreses izvēlei.

Kādas priekšrocības ADS1115 ir salīdzinājumā ar Arduino iekšējo ADC?

ADS1115 piedāvā lielāku izšķirtspēju (16 biti pret 10 bitiem), lielāku precizitāti un iespēju mērīt negatīvus signālus, tāpēc tas ir piemērots lietojumiem, kur nepieciešama augsta precizitāte.

Cik analogos kanālus ir ADS1115 modulim?

ADS1115 modulim ir 4 analogie kanāli, kurus var izmantot kā atsevišķas ieejas vai kā 2 diferenciālās ieejas.

Kāds ir ADS1115 mērīšanas sprieguma diapazons?

ADS1115 var mērīt ieejas spriegumu no 0 līdz barošanas spriegumam, kas var būt no 2.0 līdz 5.5 V.

Vai modulim ir iebūvēts pastiprinājums?

Jā, ADS1115 Pro ir iebūvēts pastiprinājums, kas ļauj palielināt jutību zema sprieguma signāliem.
