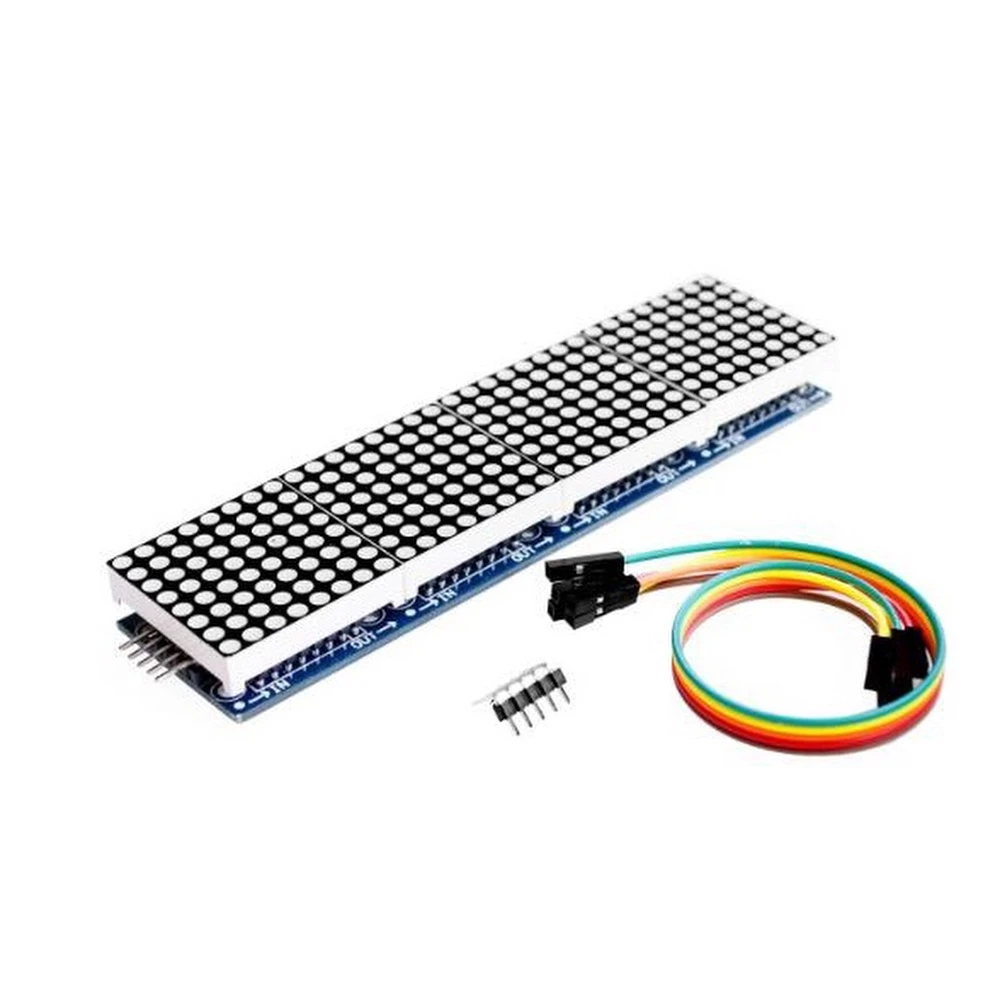

8x8 punktmatricas modulis MAX7219 Arduino un Raspberry Pi

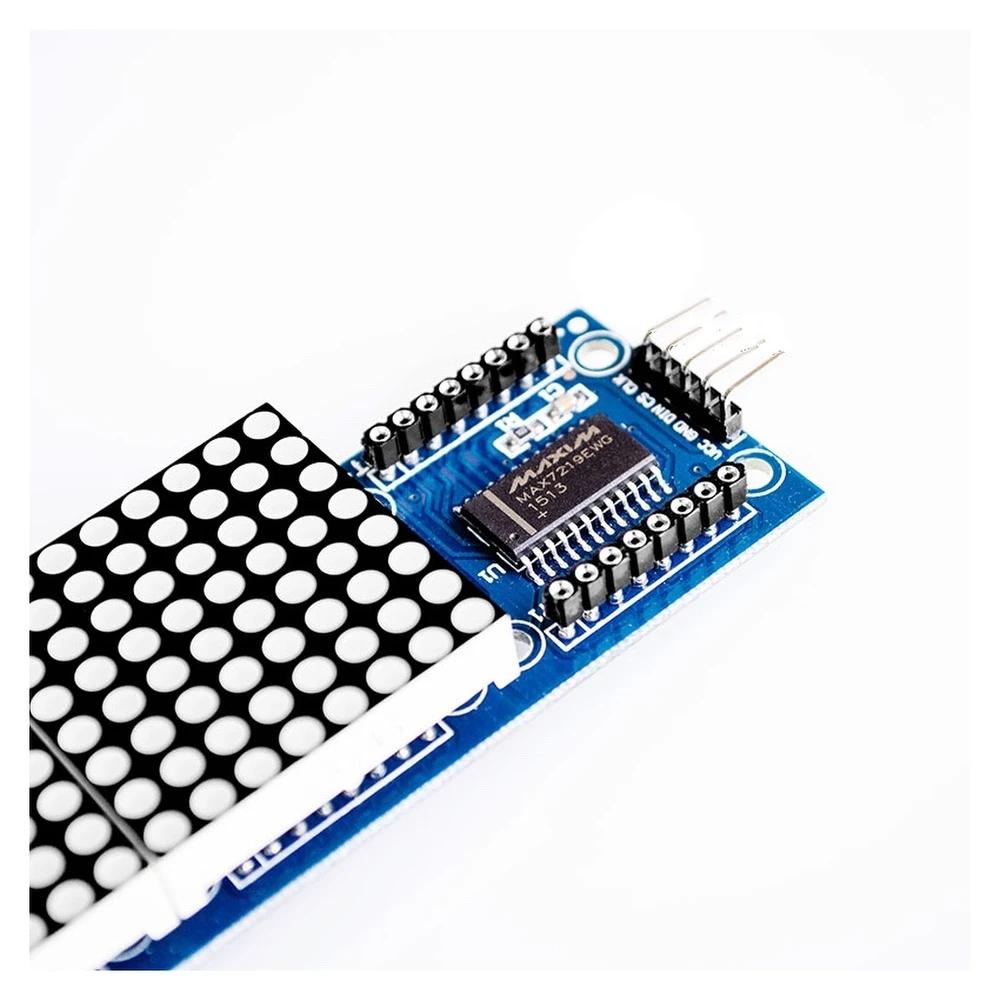

Vista lateral del módulo matriz de puntos 8x8 MAX7219 para Raspberry Pi

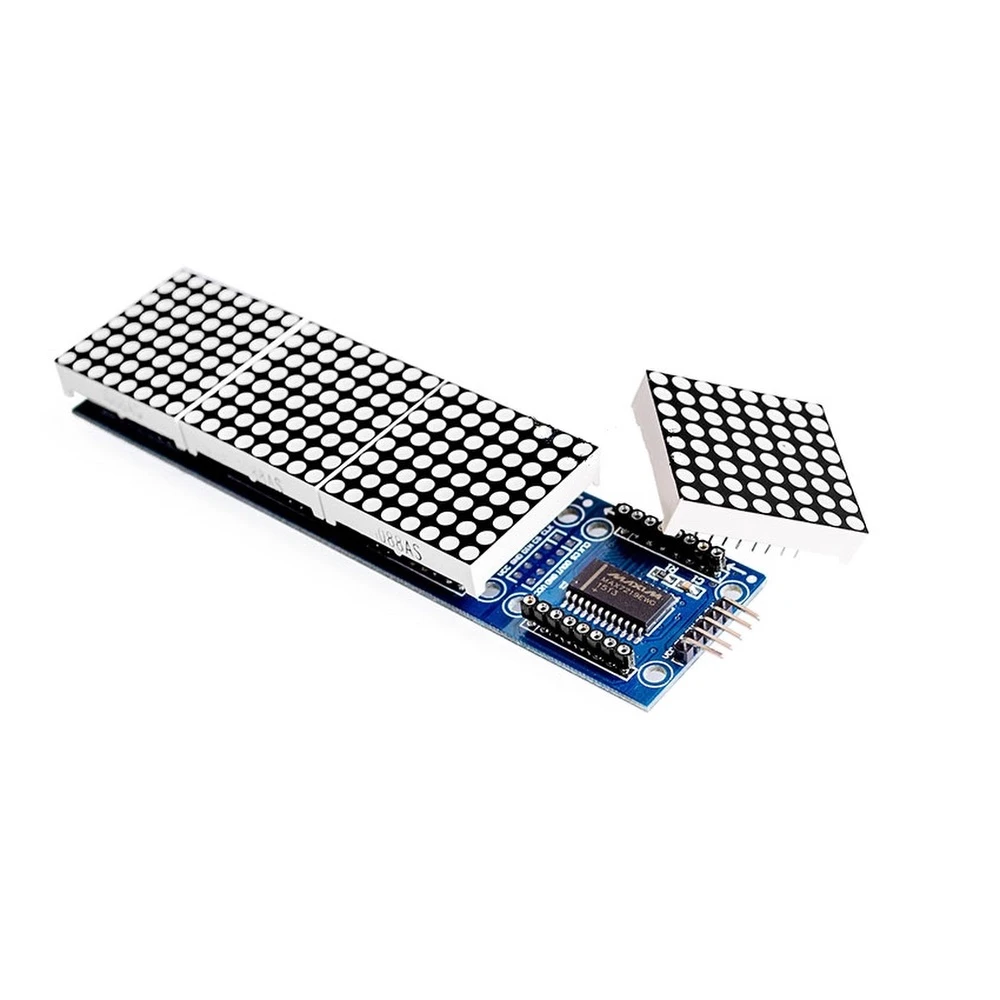

Conexiones del módulo matriz de puntos 8x8 MAX7219 para proyectos Arduino

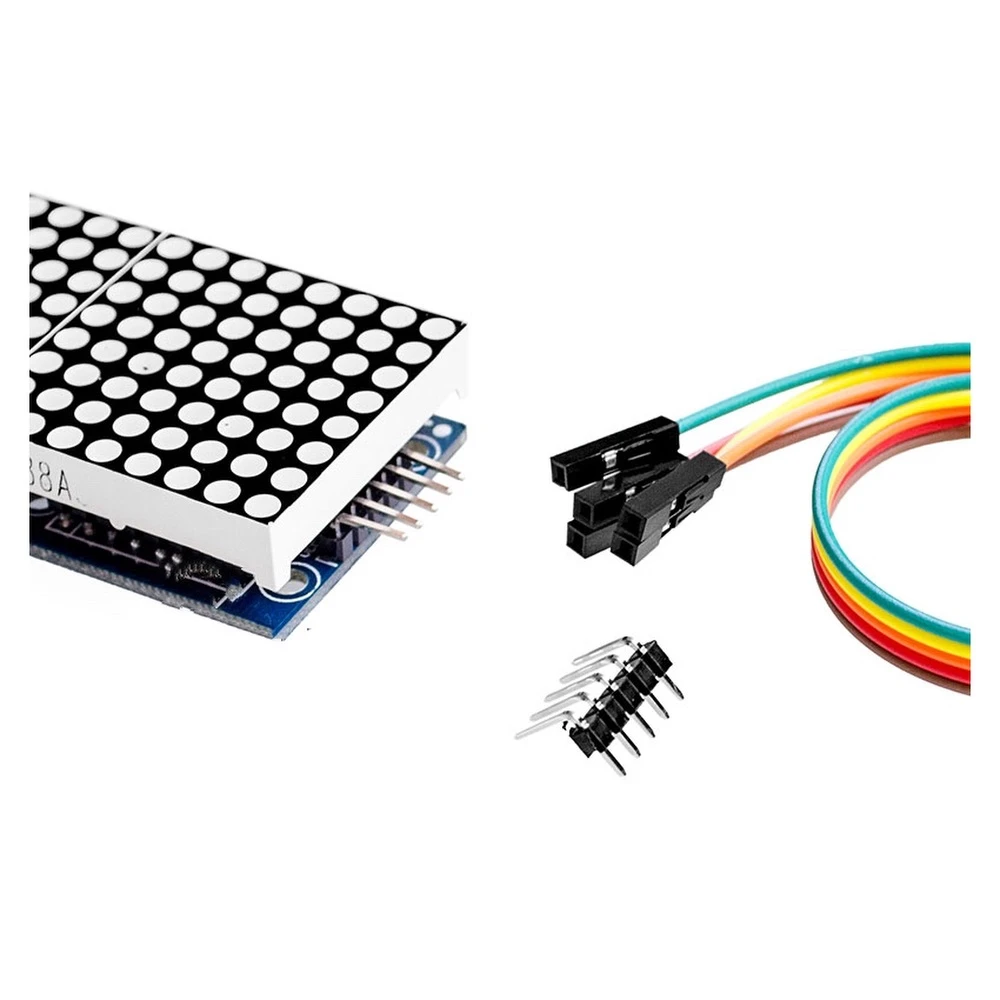

Display LED 8x32 del módulo matriz de puntos 8x8 MAX7219 para electrónica

8x8 punktmatricas modulis MAX7219 Arduino un Raspberry Pi

Name: 8x8 punktmatricas modulis MAX7219 Arduino un Raspberry Pi
Brand: satkit
SKU: 1c080505
Price: 6.66 EUR
Availability: InStock

Zīmols: satkit

Esiet pirmais, kas novērtē šo preci

6,66€

Ieskaitot PVN (Bez PVN: 5,50 €)

Ierobežots krājums

Standarta piegāde Ce, Apr 30 - Pr, Mai 4

Eksprespiegāde Ot, Apr 28 - Tr, Apr 29

30 dienu atgriešana

Daudzums

Bezmaksas atgriešana 30 dienu laikā

Drošs darījums

Bezmaksas piegāde Piegāde no 4,99€

Vienkārša atgriešana 30 dienu atgriešanas politika

Drošs maksājums 100% droši norēķini

Kvalitātes garantija Tikai oriģināli produkti

8x8 punktmatricas modulis MAX7219 ir būtiska sastāvdaļa elektronikas projektiem ar Arduino un Raspberry Pi. Šis LED displejs ļauj attēlot tekstu, skaitļus un vienkāršu grafiku, izmantojot punktmatricu, kas atvieglo tickeru, digitālo pulksteņu, animētu ziņojumu un citu informatīvu displeju izveidi.

Šo moduli vada MAX7219 mikroshēma, kas vienkāršo LED matricas pārvaldību un samazina nepieciešamo pieslēguma kontaktu skaitu. Tā darba spriegums ir 5V, tāpēc tas ir savietojams ar lielāko daļu Arduino plates un līdzīgām sistēmām.

Galvenās īpašības:

Kontrolieris: MAX7219 efektīvai LED matricas vadībai.
Darba spriegums: 5V, savietojams ar Arduino un Raspberry Pi.
Izšķirtspēja: 8 x 32 pikseļi, ar 3 mm sarkanām LED diodēm augstai redzamībai.
Kompakti izmēri: 32 x 129 x 14 mm, viegli integrējams projektos.
Standarta savienojumi: VCC, GND, DIN, CS un CLK vienkāršai uzstādīšanai.

Tipiskie lietojumi:

Informatīvi displeji DIY projektiem ar Arduino un Raspberry Pi.
Tickeru izveide dinamisku ziņojumu vai brīdinājumu attēlošanai.
Skaitļu un tekstu attēlošana elektroniskajās ierīcēs.
Izglītojoši projekti LED matricu un MAX7219 kontrolieru apguvei.

Savietojamība: Šis modulis ir savietojams ar Arduino un Raspberry Pi platēm, atvieglojot tā integrēšanu plašā elektronikas un hobija projektu klāstā.

Ar šo punktmatricas moduli izstrādātāji un elektronikas entuziasti var viegli izveidot pielāgotus un funkcionālus LED displejus, izmantojot MAX7219 kontroliera priekšrocības, lai vienkāršotu vadu savienošanu un programmēšanu.

MAX7219 kontrolieris efektīvai LED matricas vadībai
Darba spriegums: 5V, savietojams ar Arduino un Raspberry Pi
8 x 32 pikseļu izšķirtspēja ar 3 mm sarkanām LED diodēm
Kompakti izmēri: 32 x 129 x 14 mm
Savienojumi: VCC, GND, DIN, CS, CLK ērtai integrācijai

Klientu jautājumi un atbildes

Kādi ir matricas precīzie izmēri un kas ir iekļauts kastē, saņemot produktu?

Moduļa izmēri ir 32 mm augstumā, 129 mm garumā un 14 mm dziļumā. Kastē ir iekļauta samontēta matrica un nepieciešamie kontakti/savienotāji tās integrācijai. Parasti nav iekļauti ne jumper vadi, ne fiziska rokasgrāmata.

Vai tas ir saderīgs ar 3,3V mikrokontrolleriem, un kādi kontakti nepieciešami pieslēgšanai?

Modulis ir paredzēts darbam ar 5 V, tāpēc 3,3 V signālu tieša pieslēgšana var izraisīt neatpazīšanu vai nestabilu darbību. Ieteicams izmantot loģikas līmeņa pārveidotāju. Nepieciešamie kontakti ir: VCC (5V), GND (zeme), DIN (dati), CS (chip select), CLK (pulkstenis).

Kā to uzstāda, un kāda ir labā prakse, lai pārliecinātos, ka modulis lietošanas laikā netiek bojāts?

Ieteicams piesardzīgi pielodēt kontaktus, lai izvairītos no īssavienojumiem, un barošanu vienmēr pieslēgt tikai norādītajam spriegumam. Laba prakse ir pievienot ierobežojošos rezistorus, ja tiek kombinēti vairāki moduļi, un izvairīties no ķēdes pakļaušanas mitrumam vai pārspriegumam. Gaisma jāierobežo līdz norādītajām vērtībām, lai novērstu pārkaršanu.

Kādu veiktspēju var sagaidīt atsvaidzes un redzamības ziņā, un kādi ir tipiskie darbības limiti?

MAX7219 nodrošina atsvaidzes frekvenci līdz 800 Hz, kas ir pietiekami stabilam attēlam bez redzamas mirgošanas ar neapbruņotu aci. Modulis optimāli darbojas 0–50 °C diapazonā, un nedrīkst pārsniegt 5V spriegumu vai datu lapā norādīto kopējo strāvu (parasti ap 320 mA, ja vienlaikus iedegtas 32 LED).

Ar kādām platēm ir savietojams šis 8x8 punktmatricas modulis?

Šis modulis ir savietojams ar Arduino un Raspberry Pi platēm, darbojoties ar 5V spriegumu.

Kādu kontrolieri izmanto šis modulis?

Tas izmanto MAX7219 kontrolieri, kas atvieglo LED matricu vadību, samazinot nepieciešamo kontaktu skaitu.

Kādi ir moduļa izmēri?

Moduļa izmēri ir 32 x 129 x 14 mm, kas ļauj to viegli integrēt kompaktos projektos.

Kādu informāciju var attēlot šajā displejā?

Var attēlot tekstu, skaitļus un vienkāršu grafiku, kas ir piemērots tickeriem un informatīviem displejiem.

Kā moduli pieslēgt Arduino vai Raspberry Pi platei?

To pieslēdz, izmantojot VCC, GND, DIN, CS un CLK kontaktus, ievērojot šāda tipa moduļiem standarta savienojumus.
