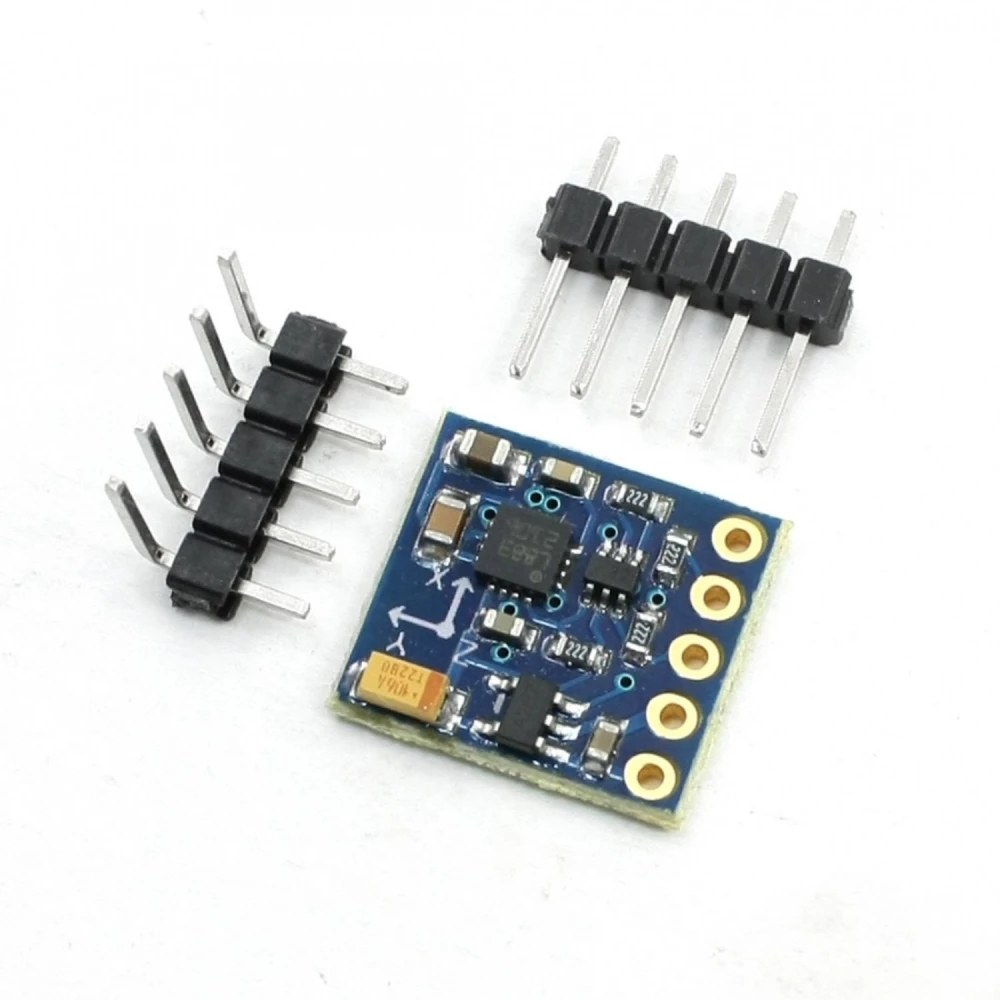

HMC5883L GY271 3 asu magnetometra modulis Arduino

Name: HMC5883L GY271 3 asu magnetometra modulis Arduino
Brand: satkit
SKU: Y020105-gy-271
Price: 3.62 EUR
Availability: InStock

Zīmols: satkit

Esiet pirmais, kas novērtē šo preci

3,62€

Ieskaitot PVN (Bez PVN: 2,99 €)

Ierobežots krājums

Standarta piegāde Pk, Mai 1 - Ot, Mai 5

Eksprespiegāde Tr, Apr 29 - Ce, Apr 30

30 dienu atgriešana

Daudzums

Bezmaksas atgriešana 30 dienu laikā

Drošs darījums

Bezmaksas piegāde Piegāde no 4,99€

Vienkārša atgriešana 30 dienu atgriešanas politika

Drošs maksājums 100% droši norēķini

Kvalitātes garantija Tikai oriģināli produkti

HMC5883L GY271 kompasu modulis ir trīsdimensiju magnetometra sensors, kas apvieno trīs magnētiskā lauka sensorus X, Y un Z asīs. Šī ierīce izmanto HMC5883L mikroshēmu ar 12 bitu ADC pārveidotāju un 2 vadu I2C kopnes sakarus, kas atvieglo tās pieslēgšanu un lietošanu ar mikrokontrolleriem, piemēram, Arduino, PIC vai Freescale.

Šis modulis ir lieliski piemērots lietojumiem, kuriem nepieciešama precīza Zemes magnētiskā lauka noteikšana, ļaujot aprēķināt ierīces absolūto orientāciju, izmantojot trigonometriskus aprēķinus. To plaši izmanto automatizācijas, robotikas, bezpilota transportlīdzekļu un quadcopters projektos.

Barošanas spriegums: 3V a 5V
Interfeiss: I2C
Modelis: GY-271
Mikroshēma: HMC5883L
Mērījumu precizitāte: ±2º
Tips: Digitālais kompass
Zems enerģijas patēriņš
Mērījumu diapazons: ±1,3 a 8 Gauss
Izšķirtspēja: 5 mili Gauss
Izmēri: 14 mm x 15 mm
Iekļautas divas tapu sloksnes montāžai: viena taisna un viena 90º

Šis sensors ir saderīgs ar lielāko daļu Arduino plates un to var viegli integrēt projektos, kuros nepieciešama telpiskā orientācija vai magnētiskā noteikšana. Tā zemais patēriņš un kompaktais izmērs padara to ideāli piemērotu pārnēsājamām ierīcēm un iegultajām sistēmām.

Lietošanas piemēri:

Digitālie kompasi mobilajiem robotiem
Navigācijas sistēmas droniem un bezpilota transportlīdzekļiem
Automatizācijas projekti, kuros nepieciešama orientācijas noteikšana
Magnētisko lauku uzraudzība rūpnieciskā vai izglītojošā vidē

Pateicoties I2C interfeisam, modulis nodrošina vienkāršu un ātru saziņu ar mikrokontrolleriem, atvieglojot programmēšanu un integrāciju elektronikā un robotikā.

3 asu magnetometra sensors ar HMC5883L mikroshēmu
Saziņa caur I2C interfeisu, saderīgs ar Arduino
Mērījumu precizitāte ±2º uzticamai orientācijai
Zems enerģijas patēriņš, ideāli piemērots pārnēsājamiem projektiem
Mērījumu diapazons ±1,3 a 8 Gauss ar 5 mili Gauss izšķirtspēju
Iekļautas divas tapu sloksnes elastīgai montāžai
Kompakti izmēri 14 mm x 15 mm
Saderīgs ar Arduino, PIC un Freescale mikrokontrolleriem

Klientu jautājumi un atbildes

Kādas priekšrocības HMC5883L piedāvā salīdzinājumā ar citiem Arduino magnetometriem?

HMC5883L izceļas ar zemu enerģijas patēriņu, augstu izšķirtspēju (5 mGauss) un ±2° precizitāti, kas ir noderīgi lietojumos, kur svarīga ir ātra reakcija un enerģijas taupīšana. Salīdzinot ar alternatīvām, piemēram, QMC5883 vai MPU9250, tas ir iecienīts, ja prioritāte ir standarta I2C saderība un vienkārša integrācija, lai gan tā mērījumu diapazons (±1,3–8 Gauss) var būt mazāks nekā sensoriem augsta magnētiskā lauka vidēm.

Kādi ir moduļa izmēri un svars, un kādus piederumus ietver iepakojums?

Modulis ir 14 mm x 15 mm liels, ļoti kompakts un viegls; tā tipiskais svars ir mazāks par 5 g. Komplektā ietilpst GY-271 galvenais sensors ar HMC5883L mikroshēmu un divas pinu sloksnes (viena taisna un viena ar 90° leņķi) elastīgai montāžai breadboard vai PCB platēs.

Kādi elektriskās uzstādīšanas un sprieguma saderības aspekti jāņem vērā?

Modulis darbojas ar 3 V līdz 5 V DC barošanu, tāpēc tas ir tieši saderīgs ar lielāko daļu Arduino, STM32 un citu mikrokontrolleru platēm ar šādiem loģikas līmeņiem. I2C kopnei nepieciešami pull-up rezistori uz SDA un SCL, ja tie nav integrēti jūsu platē. Lai izvairītos no neatgriezeniskiem bojājumiem, neizmantojiet spriegumu ārpus šī diapazona.

Vai ir ieteikumi sensora kalibrēšanai un precizitātes optimizēšanai reālos projektos?

Lai iegūtu maksimālu precizitāti, ieteicams veikt 'hard iron' un 'soft iron' kalibrāciju, lai kompensētu tuvumā esošu metāla komponentu un parazītisko magnētisko lauku radītos traucējumus. Izvairieties to uzstādīt tuvu elektromotoriem vai magnētiem. Ideālā gadījumā sensors jāmontē horizontāli un kalibrācijas rutīnas jāveic ierīces galīgajā vidē.

Kāda ir šī magnetometra izturība un vai tam nepieciešama kāda apkope?

HMC5883L ir cietvielu ierīce bez kustīgām daļām, tāpēc tai nav nepieciešama periodiska apkope. Tā kalpošanas laiks normālos apstākļos (0–70 °C, mitrums < 85%) pārsniedz 10 gadus. Ieteicams izvairīties no šķidrumiem un triecieniem, kas var sabojāt plati vai lodējumus.

Ar kuriem mikrokontrolleriem ir saderīgs HMC5883L GY271 modulis?

Modulis ir saderīgs ar mikrokontrolleriem, kas atbalsta I2C saziņu, piemēram, Arduino, PIC un Freescale.

Kāds ir šī moduļa barošanas sprieguma diapazons?

Modulis darbojas ar barošanas spriegumu no 3V līdz 5V.

Kāda ir moduļa digitālā kompasa precizitāte?

Mērījumu precizitāte ir ±2 grādi, kas ir piemērota orientācijas lietojumiem.

Kā moduli pieslēgt Arduino?

Tas tiek pieslēgts, izmantojot I2C kopni un Arduino SDA un SCL kontaktus datu saziņai.

Vai komplektā ir montāžas piederumi?

Jā, komplektā ir divas tapu sloksnes montāžai, viena taisna un viena 90 grādu leņķī.
