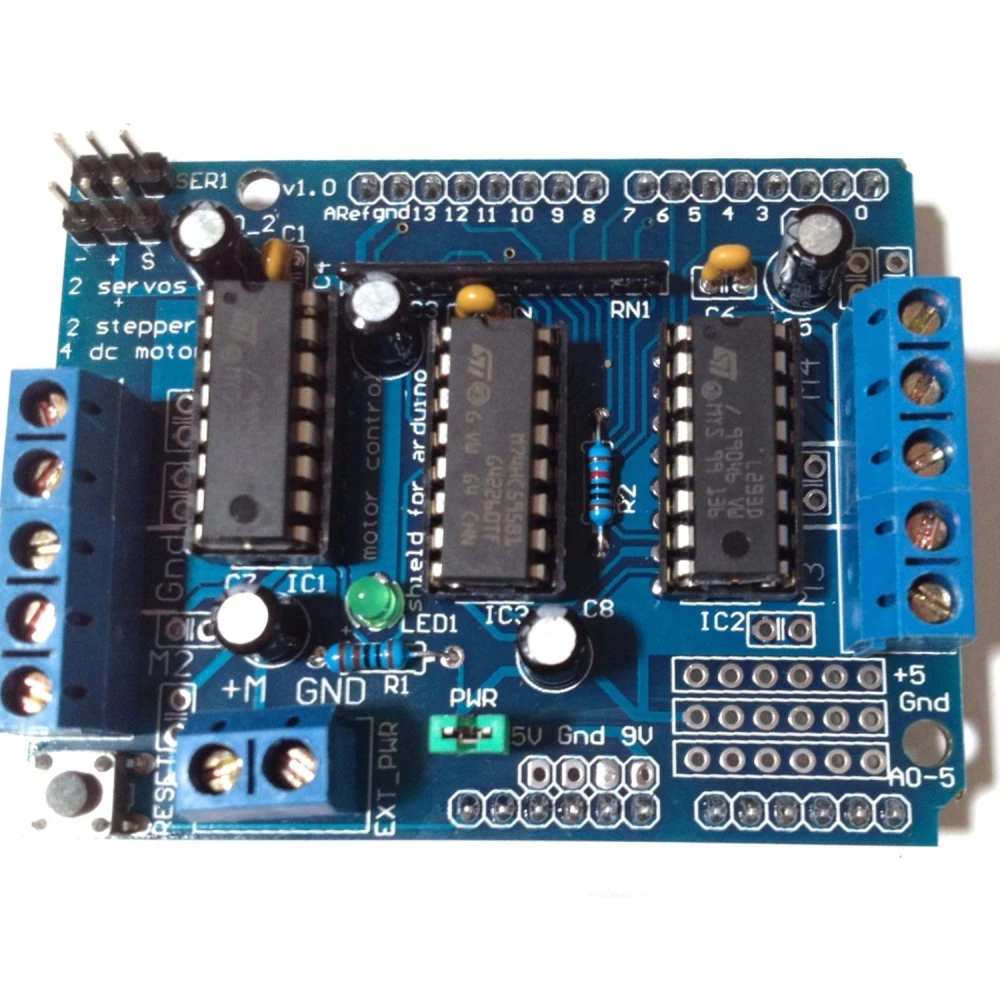

L293d Arduino Shield draiveris DC un stepper motoru vadībai un paplašināšanai

Produkta apraksts

L293d Arduino Shield ir paplašinājuma plate, kas paredzēta efektīvai DC motoru un soļu motoru (stepper) vadībai Arduino projektos. Šis shield ļauj vienlaikus vadīt līdz 4 DC motoriem vai 2 stepper motoriem, atvieglojot robotikas sistēmu un automatizācijas izveidi ar augstu precizitāti un uzticamību.

Galvenās īpašības

• Vadība līdz 4 divvirzienu DC motoriem ar 8 ciparu ātruma regulēšanu (0.5% izšķirtspēja).
• Atbalsta 2 stepper motorus ar pozitīvu un negatīvu vadību, kā arī vienkāršu vai dubultu soļu vadību.
• Ietver divus 5V portus servomotoriem, kas savienoti ar Arduino augstas izšķirtspējas taimeri precīzai vadībai.
• 4 kanālu H-tilts, kas balstīts uz L293D mikroshēmu, spēj nodrošināt līdz 0.6A uz kanālu ar termisko aizsardzību pret pārslodzi.
• Motoru barošanas diapazons no 4.5V līdz 35V DC, pielāgojoties dažādiem motoru veidiem.
• Spaiļu bloki biezu vadu pieslēgšanai (10-22 AWG), nodrošinot drošu un stabilu savienojumu.
• Iebūvēta Arduino reset poga, kas atvieglo ātru sistēmas atiestatīšanu.
• Garantēta saderība ar Arduino Mega, Diecimila, Duemilanove un Uno platēm.
• Kompakti izmēri 70 x 55 mm, ideāli projektiem ar ierobežotu vietu.

Tipiskie pielietojumi

• Izglītojoša robotika un DIY projekti, kuriem nepieciešama motoru vadība.
• Automatizācijas sistēmas, kur nepieciešama vairāku motoru vienlaicīga vadība.
• Arduino vadītu transportlīdzekļu prototipi, tostarp roboti ar DC motoriem un soļu motoriem.
• Servomotoru vadība precīziem mehānismiem.

Saderība un lietošana

Šis shield ir saderīgs ar Arduino Mega, Diecimila, Duemilanove un Uno platēm, atvieglojot tā integrēšanu plašā projektu klāstā. Tā plug-and-play dizains ļauj to uzstādīt tieši uz Arduino plates bez papildu vadiem. Turklāt savienojums ar Arduino augstas izšķirtspējas taimeri nodrošina uzlabotu servomotoru un soļu motoru vadību.

Lai izmantotu L293d Arduino Shield, vienkārši uzstādiet shield uz savas saderīgās Arduino plates un pievienojiet motorus spaiļu blokiem. Motorus var vadīt ar kodu Arduino IDE vidē, izmantojot standarta motoru un servomotoru bibliotēkas.

Tehniskās specifikācijas

• Driver: L293D
• Motoru barošana: 4.5 - 35V DC
• Maksimālā strāva uz izeju: 0.6 Amperios
• Izmēri: 70 x 55 mm
• Savienojumi: spaiļu bloki vadiem 10-22 AWG

Šis shield ir efektīvs un ekonomisks risinājums tiem, kas vēlas paplašināt motoru vadības iespējas savos Arduino projektos, piedāvājot izturību, saderību un lietošanas ērtumu.

• Vienlaikus vada līdz 4 DC motoriem vai 2 stepper motoriem
• 4 kanālu H-tilts ar L293D mikroshēmu un termisko aizsardzību
• Divi 5V porti servomotoriem ar savienojumu Arduino taimerim
• Saderīgs ar Arduino Mega, Diecimila, Duemilanove un Uno
• Motoru barošana no 4.5V līdz 35V DC
• Maksimālā strāva 0.6A uz izeju
• Spaiļu bloki bieziem vadiem (10-22 AWG)
• Iebūvēta Arduino reset poga
• Kompakti izmēri 70x55 mm
