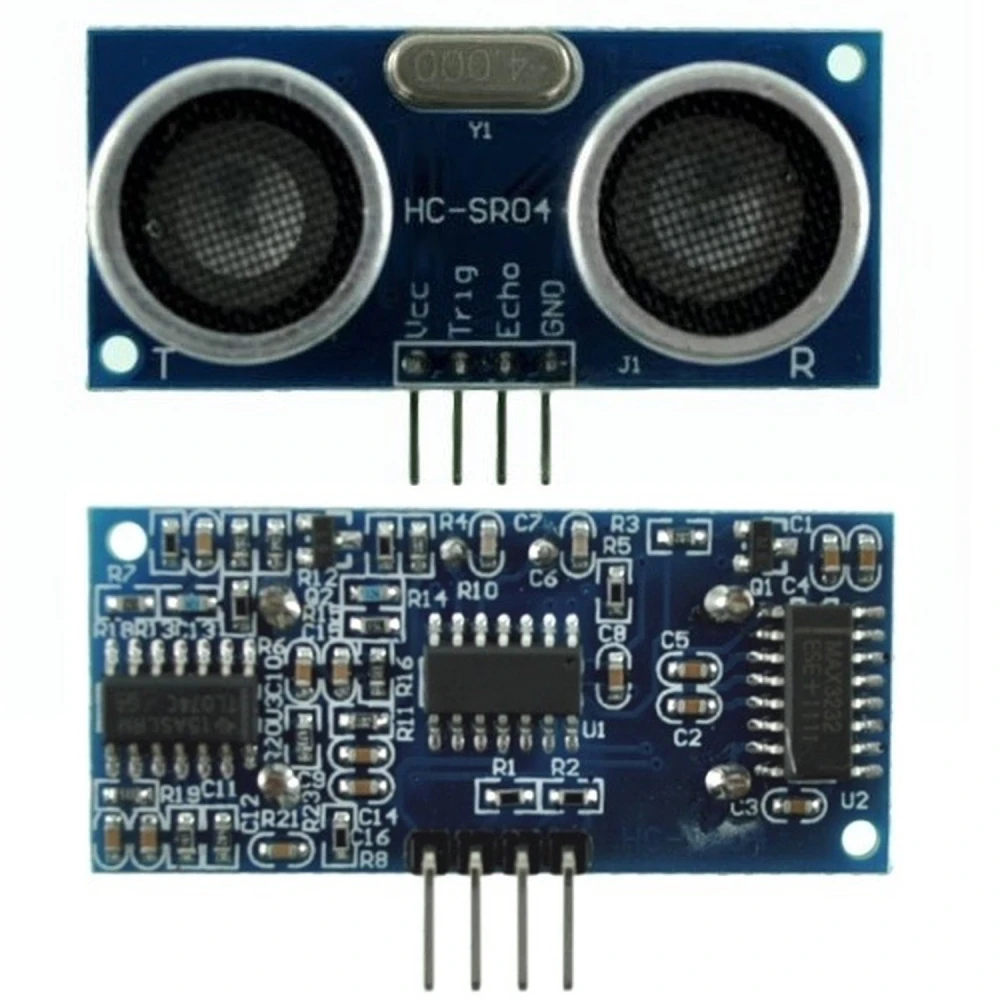

HC-SR04 ultraskaņas sensora modulis Arduino – precīzs attāluma mērījums
Zīmols: satkit
Saglabāt 7% Bija: 1,82 €
1,69€
Ieskaitot PVN (Bez PVN: 1,40 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 1,20 € | -34% |
| 10+ | 1,15 € | -37% |
| 20+ | 1,03 € | -43% |
Ir noliktavā - Tiek nosūtīts nekavējoties
Standarta piegāde
Pk, Mai 1 - Ot, Mai 5
Eksprespiegāde
Tr, Apr 29 - Ce, Apr 30
30 dienu atgriešana
Bezmaksas atgriešana 30 dienu laikā
Drošs darījums
Share:
Bezmaksas piegāde
Piegāde no 4,99€
Vienkārša atgriešana
30 dienu atgriešanas politika
Drošs maksājums
100% droši norēķini
Kvalitātes garantija
Tikai oriģināli produkti
HC-SR04 ultraskaņas sensora modulis Arduino ir būtiska sastāvdaļa jebkuram robotikas vai elektronikas projektam, kur nepieciešams precīzs un uzticams attāluma mērījums. Šis sensors darbojas kā sonārs, raidot ultraskaņas viļņus un mērot laiku, kas nepieciešams atbalsij, lai pēc atsišanās no objekta atgrieztos, ļaujot noteikt šķēršļus no 2 centimetriem līdz 3 metriem.
Tā kompaktais un vienkāršais dizains atvieglo integrēšanu prototipu platēs vai tieši robotos. Tam ir LED indikators, kas parāda, kad notiek mērījums, un darbībai nepieciešami tikai trīs pini: VCC, GND un izejas signāls.
Galvenās īpašības
- Mērījumu diapazons: 2 cm līdz 3 metri, ideāli piemērots objektu noteikšanai tuvā un vidējā attālumā.
- Barošanas spriegums: 5V +/-10% (minimums 4.5V, maksimums 6V), saderīgs ar lielāko daļu mikrokontrolleru.
- Patēriņš: 30 mA tipiski, maksimums 35 mA.
- Interfeiss: 3 pini (VCC, GND, signāls) vienkāršai pieslēgšanai.
- Sakari: Izmanto "pulse in / pulse out" tipa signālus attāluma mērīšanai, izmantojot PWM impulsa platumu.
- LED indikators: Norāda, kad sensors veic mērījumu.
- TTL impulss: Minimālais impulss 2 µs (5 µs tipiski) un pozitīvs echo impulss no 115 µs līdz 18.5 ms.
- Rāviena frekvence: 40 kHz 200 µs laikā.
- Kompakts izmērs: 22 mm x 46 mm x 16 mm, viegli integrējams jebkurā projektā.
Tipiskie lietojumi
Šis sensors tiek plaši izmantots robotikas projektos šķēršļu izvairīšanai, attālumu mērīšanai automatizētās sistēmās un prototipos, kuros nepieciešama precīza objektu noteikšana. Tā saderība ar Arduino, PIC un citiem mikrokontrolleriem padara to par daudzpusīgu rīku veidotājiem un izstrādātājiem.
Saderība
HC-SR04 ir saderīgs ar Arduino platēm un citiem mikrokontrolleriem, kas atbalsta digitālos ieejas un izejas signālus. Tā vienkāršais interfeiss ļauj ātri un bez sarežģījumiem to integrēt DIY, izglītības vai profesionālos projektos.
Ar šo moduli jūs varēsiet viegli un uzticami ieviest ultraskaņas attāluma mērīšanas sistēmas, optimizējot savus elektronikas un robotikas projektus.
- Mērījumu diapazons: 2 cm līdz 3 metri
- Barošana: 5V +/-10% (4.5V līdz 6V)
- Tipiskais patēriņš: 30 mA (maks. 35 mA)
- 3 pinu interfeiss: VCC, GND, signāls
- Sakari ar PWM impulsu (pulse in / pulse out)
- LED indikators aktīvam mērījumam
- Ultraskaņas frekvence: 40 kHz
- Kompakti izmēri: 22 x 46 x 16 mm
Klientu jautājumi un atbildes
Kādas ir HC-SR04 priekšrocības un ierobežojumi salīdzinājumā ar infrasarkanajiem sensoriem attāluma mērīšanai?
HC-SR04 piedāvā plašāku mērījumu diapazonu (2 cm līdz 3 m) un parasti ir precīzāks uz plakanām, cietām virsmām. Tomēr tam ir ierobežojumi ar mīkstiem vai skaņu absorbējošiem materiāliem, un to var ietekmēt akustiskie traucējumi. Infrasarkanie sensori labāk darbojas vāja apgaismojuma apstākļos un uz tumšiem objektiem, taču to darbības attālums ir mazāks un precizitāte mainās atkarībā no objekta krāsas un atstarošanas spējas.
Kādi ir HC-SR04 moduļa izmēri un svars? Vai kastē ir iekļauti kabeļi vai papildu komponenti?
Moduļa izmēri ir 46 mm x 22 mm x 16 mm, un tā svars ir aptuveni 10 g. Parasti komplektā ir tikai sensora plate; kabeļi vai stiprinājumi parasti nav iekļauti, ja vien piegādātājs nav norādījis citādi.
Kāda precizitāte un mērījumu tolerance ir HC-SR04 sensoram tā darbības diapazonā?
Tipiskā precizitāte ir ±3 mm lielākajā daļā attālumu, pieņemot optimālus temperatūras apstākļus (20–25 °C) un cietas, atstarojošas virsmas. Tolerances var palielināties pie mīkstiem, maziem, slīpiem objektiem vai nelabvēlīgiem akustiskajiem apstākļiem.
Kā pieslēgt HC-SR04 ultraskaņas sensoru Arduino?
To pieslēdz, izmantojot trīs pinus: VCC pie 5V, GND pie zemes un signāla pin pie Arduino digitālā pina, lai mērītu atbalss impulsu.
Kāds ir HC-SR04 mērījumu attāluma diapazons?
Tas var mērīt attālumus no 2 centimetriem līdz 3 metriem ar labu precizitāti.
Kāds spriegums nepieciešams sensoram pareizai darbībai?
Sensors darbojas ar 5V barošanas spriegumu ar ±10% rezervi, tas ir, no 4.5V līdz 6V.
Vai tas ir saderīgs arī ar citiem mikrokontrolleriem, ne tikai Arduino?
Jā, tas ir saderīgs ar PIC un citiem mikrokontrolleriem, kas var apstrādāt digitālos ieejas un izejas signālus.
Ko norāda sensora LED?
LED iedegas, lai norādītu, ka sensors veic aktīvu mērījumu.
