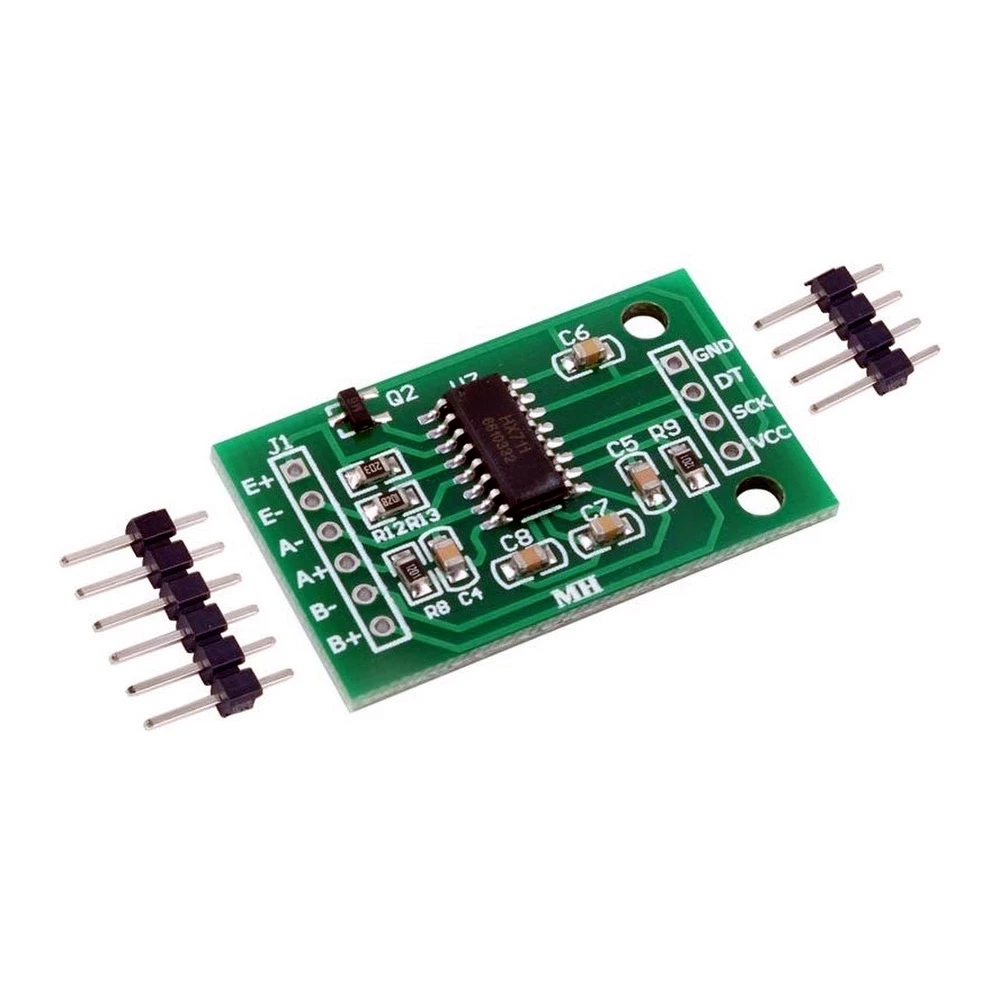

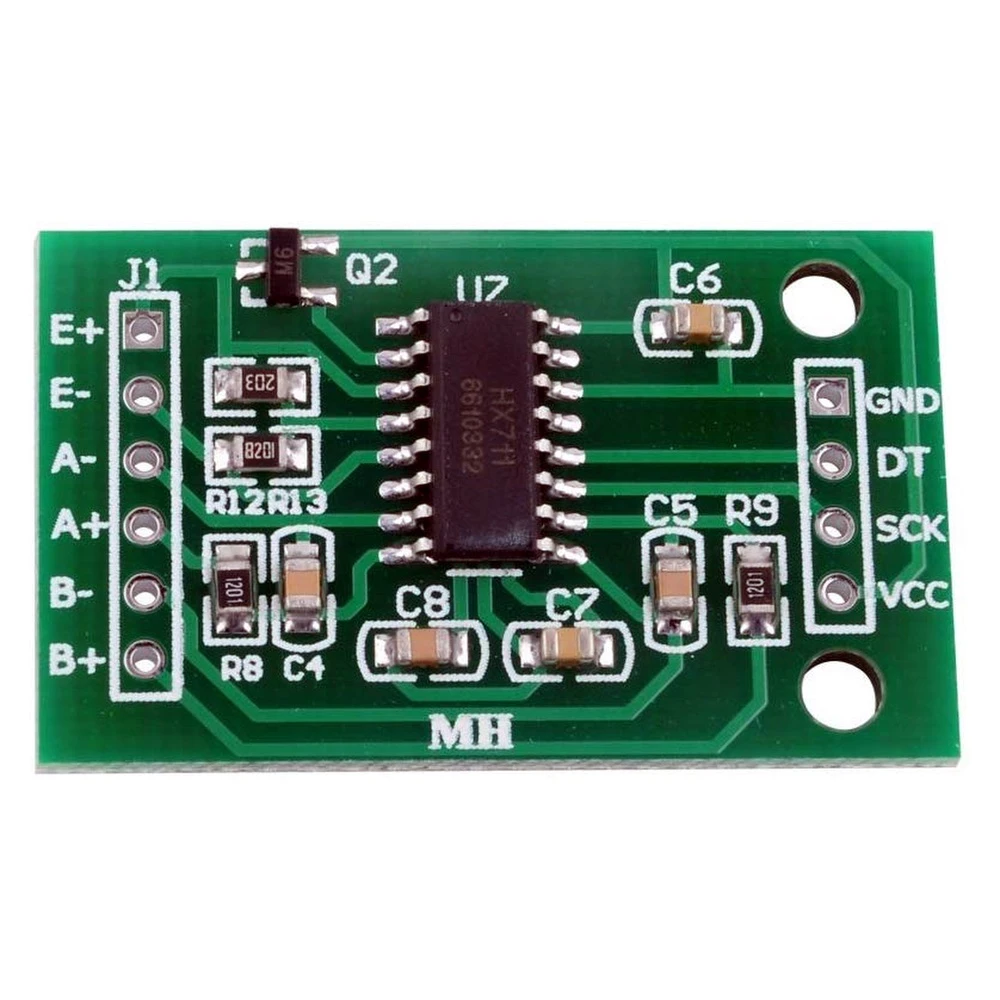

HX711 svara sensors Arduino - 24Bit precīzs A/D modulis

HX711 svara sensors Arduino ir analogi-digitālais (A/D) pārveidošanas modulis, kas paredzēts augstas precizitātes svara un spiediena mērīšanas lietojumiem. Šis modulis izmanto 24 bitu pārveidotāja mikroshēmu, kas nodrošina precīzus un uzticamus rādījumus, ideāli piemērots projektiem ar Arduino un citiem mikrokontrolleriem.

Šim modulim ir divi izvēlami diferenciālie analogās ieejas kanāli, kas ļauj pieslēgt dažādus spiediena sensorus vai slodzes šūnas. Tajā ir integrēts programmējams pastiprinātājs (PGA) ar pastiprinājuma opcijām 32, 64 un 128, kas uzlabo mērījumu jutību un precizitāti.

Galvenās īpašības:

• Divi izvēlami diferenciālie ieejas kanāli sensoriem.
• Zema trokšņa aktīvs PGA pastiprinātājs ar izvēlamu pastiprinājumu (32, 64, 128).
• Integrēts barošanas avota regulators ADC un slodzes šūnai.
• Iekšējais oscilators, kam nav nepieciešami ārēji komponenti, ar ārējā kristāla iespēju.
• Automātiska atiestatīšana, ieslēdzot moduli.
• Vienkārša seriālā digitālā saskarne, ko vada ar kontaktiem bez sarežģītas programmēšanas.
• Izvēlams izejas ātrums: 10 paraugi sekundē (SPS) vai 80 SPS.
• Vienlaicīga 50 un 60 Hz traucējumu slāpēšana lielākai stabilitātei.
• Zems strāvas patēriņš: mazāk nekā 1.5 mA normālā darbībā.
• Darbības sprieguma diapazons: 2.6 V līdz 5.5 V, saderīgs ar Arduino.
• Darbības temperatūras diapazons: -20 °C līdz +85 °C.

Tipiskie lietojumi:

• Augstas precizitātes elektronisko svaru projektēšana un būvēšana.
• Spiediena mērīšana tilta tipa sensoros.
• Elektronikas un robotikas projekti ar Arduino, kuriem nepieciešami precīzi analogie mērījumi.
• Integrācija rūpnieciskās vadības un uzraudzības sistēmās.

Šis modulis ir saderīgs ar Arduino platēm un citiem mikrokontrolleriem, kas atbalsta seriālu digitālo saziņu. Tā zemā cena un augstā precizitāte padara to par lielisku izvēli izstrādātājiem un entuziastiem, kas meklē uzticamu svara un spiediena sensoru.

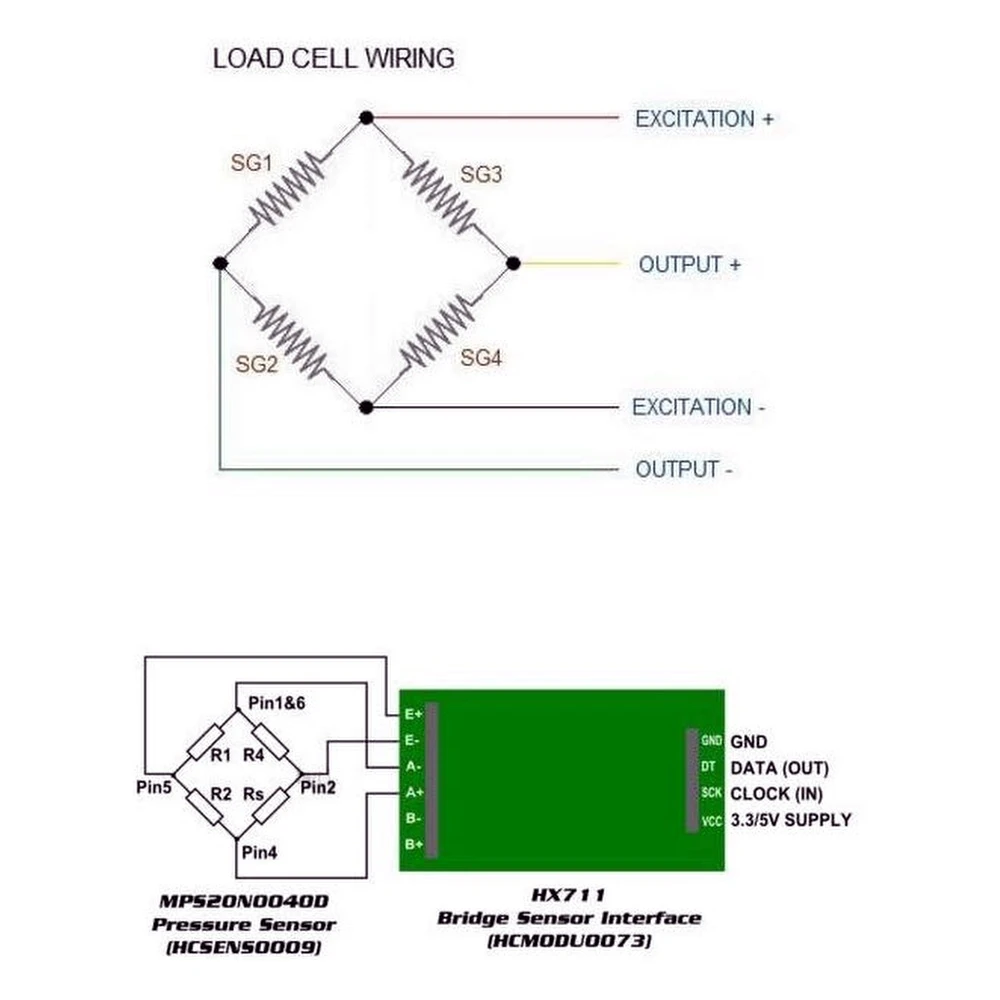

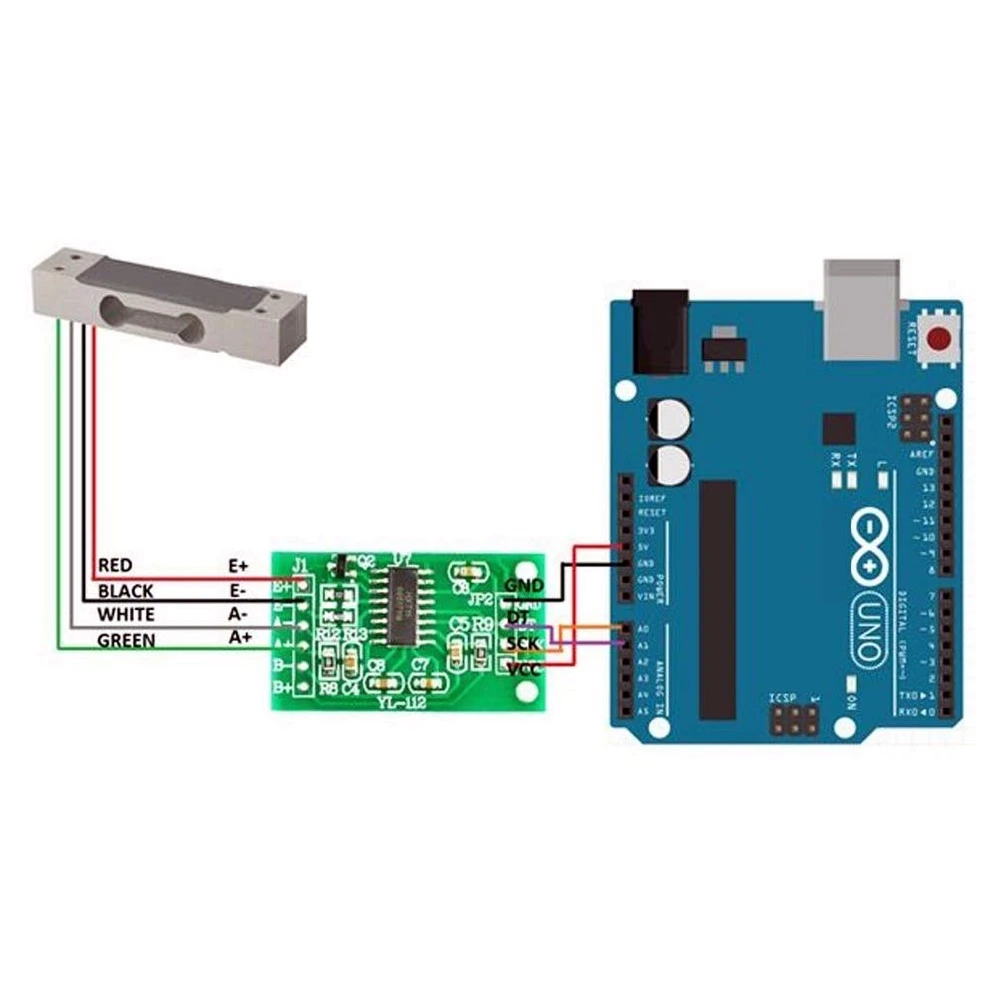

Lietošanai ieteicams pieslēgt slodzes šūnu vai spiediena sensoru diferenciālajām ieejām un barot moduli ar spriegumu norādītajā diapazonā. Digitālo nolasījumu var iegūt, izmantojot ar Arduino saderīgas bibliotēkas, kas atvieglo integrāciju un programmēšanu.

• Divi izvēlami diferenciālie analogās ieejas kanāli
• Zema trokšņa PGA pastiprinātājs ar programmējamu pastiprinājumu 32, 64, 128
• Integrēts barošanas avota regulators ADC un slodzes šūnai
• Iekšējais oscilators bez ārējiem komponentiem
• Vienkārša seriālā digitālā saskarne bez sarežģītas programmēšanas
• Izvēlams izejas ātrums: 10 SPS vai 80 SPS
• Vienlaicīga 50 un 60 Hz traucējumu slāpēšana
• Zems patēriņš: mazāk nekā 1.5 mA normālā darbībā
• Sprieguma diapazons: 2.6 līdz 5.5 V, saderīgs ar Arduino
• Temperatūras diapazons: -20 °C līdz +85 °C
