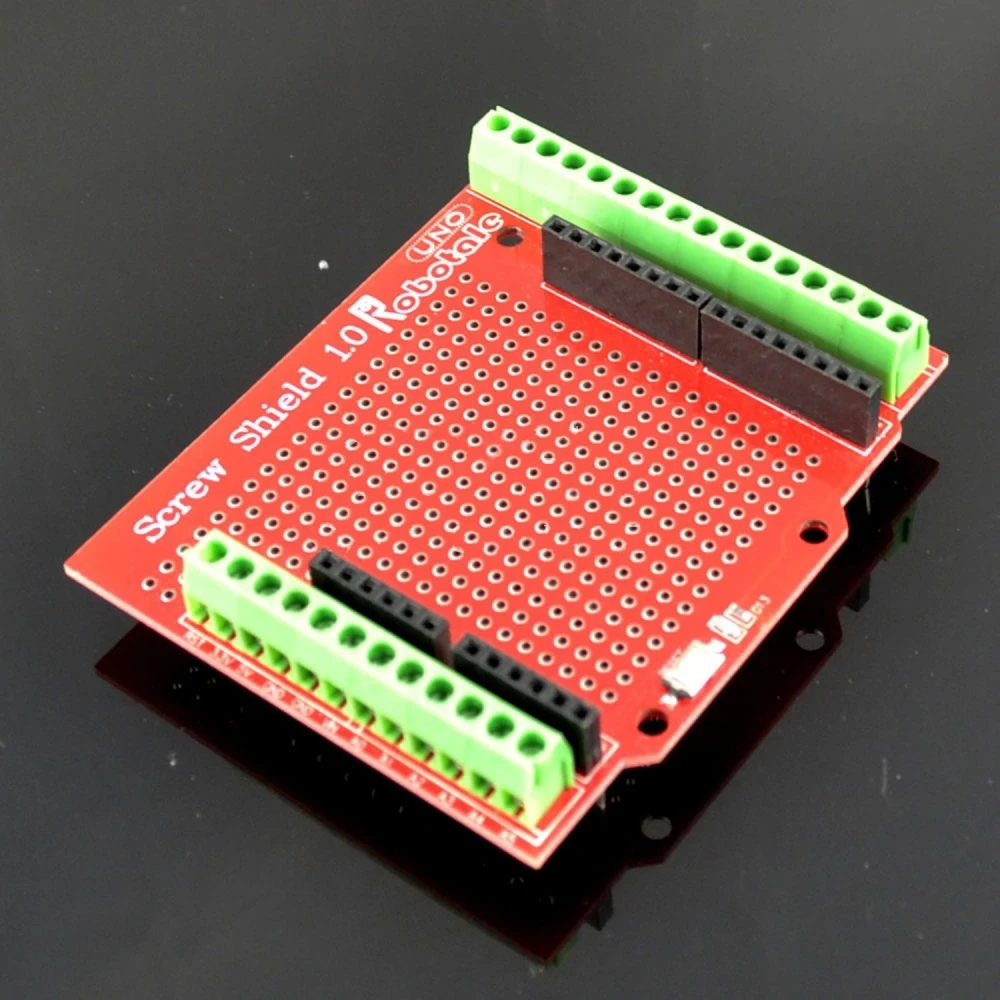

Proto Screw Shield ar skrūvspaiļu termināļiem Arduino UNO un MEGA2560
Zīmols: satkit
6,05€
Ieskaitot PVN (Bez PVN: 5,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 5,81 € | -4% |
| 10+ | 5,51 € | -9% |
| 20+ | 4,84 € | -20% |
Ir noliktavā - Tiek nosūtīts nekavējoties
Standarta piegāde
Pk, Mai 1 - Ot, Mai 5
Eksprespiegāde
Tr, Apr 29 - Ce, Apr 30
30 dienu atgriešana
Bezmaksas atgriešana 30 dienu laikā
Drošs darījums
Share:
Bezmaksas piegāde
Piegāde no 4,99€
Vienkārša atgriešana
30 dienu atgriešanas politika
Drošs maksājums
100% droši norēķini
Kvalitātes garantija
Tikai oriģināli produkti
Proto Screw Shield ir paplašinājuma plate, kas izstrādāta, lai atvieglotu un nodrošinātu elektriskos savienojumus projektos ar Arduino UNO un MEGA2560. Pateicoties skrūvspaiļu savienotājiem, tā ļauj nostiprināt biezākus vadus nekā tipiskie prototipēšanā izmantotie, padarot to ideāli piemērotu industriālām lietojumprogrammām, automatizācijai un gataviem produktiem.
Galvenās īpašības:
- Drošs savienojums ar skrūvēm: Vadi tiek stingri nostiprināti ar skrūvēm ligzdās, nodrošinot stabilu savienojumu, kas ir izturīgs pret vibrācijām.
- Standarta 3,81 mm termināļi: Savietojami ar Arduino UNO un MEGA2560 platēm, nodrošinot maksimālu saderību.
- Plaša I/O savienojumu zona: Atvieglo vairāku ierīču un sensoru pieslēgšanu.
- Divpusēja prototipēšanas zona: Ļauj montēt un lodēt komponentes tieši uz plates, lai izstrādātu pielāgotas shēmas.
- Skaidrs kontaktu marķējums: Ērti identificējams katrs savienojums, lai izvairītos no kļūdām.
- Sievišķie pini citu Shield moduļu uzstādīšanai: Savietojams ar citiem moduļiem funkcionalitātes paplašināšanai.
- Reset poga un LED uz D13 pina: Iebūvētas funkcijas testēšanai un restartēšanai.
- Montāžas caurumi: Ļauj nostiprināt Shield pie Arduino plates ar skrūvēm lielākai stabilitātei.
Tipiskie lietojumi: Ideāli piemērots izstrādātājiem un profesionāļiem, kuriem nepieciešams robusts risinājums prototipēšanai un montāžai elektronikā, industriālajā automatizācijā un gala produktos, kur nepieciešami droši un ilgmūžīgi savienojumi.
Saderība: Savietojams tikai ar Arduino UNO un MEGA2560 platēm, nodrošinot perfektu piegulšanu un pilnu funkcionalitāti.
Iepakojuma saturs:
- 1 gab. Proto Screw Shield ar skrūvspaiļu termināļiem Arduino UNO un MEGA2560.
- Skrūvspaiļu termināļi drošam un stabilam savienojumam
- Savietojams ar Arduino UNO un MEGA2560
- Standarta 3,81 mm termināļi maksimālai saderībai
- Divpusēja prototipēšanas zona tiešai lodēšanai
- Sievišķie pini citu Shield moduļu vai paplašinājumu uzstādīšanai
- Iekļauta reset poga un LED uz D13 pina
- Montāžas caurumi stiprināšanai ar skrūvēm pie Arduino
- Ideāli piemērots industriāliem un automatizācijas projektiem
Klientu jautājumi un atbildes
Kādas priekšrocības piedāvā Proto Screw Shield salīdzinājumā ar standarta prototipēšanas shield bez skrūvju spailēm?
Proto Screw Shield ļauj nostiprināt vadus ar skrūvju savienotājiem, kas uzlabo mehānisko un elektrisko drošību salīdzinājumā ar parastajiem headeriem. Šī funkcija atbalsta lielāka šķērsgriezuma vadus, kas ir noderīgi industriālā vidē vai prototipos, kas pakļauti vibrācijai. Galvenais trūkums ir nedaudz lielāks izmērs un mazāks pieslēgšanas/atvienošanas ātrums salīdzinājumā ar standarta jumperiem.
Kādi ir shield galvenie materiāli, izmēri un svars?
Shield ir izgatavots no divpusējas FR4 stiklašķiedras PCB, standarta 3,81 mm skrūvju savienotājiem, sieviešu piniem un pamata komponentiem (poga, LED). Tā tipiskie izmēri ir 70 mm x 54 mm x 20 mm (uzstādīts), un aptuvenais svars ir 40 g. Atkarībā no partijas var būt nelielas atšķirības.
Kāda ir šī shield saderība ar citām Arduino versijām vai kloniem?
Shield tiek uzstādīts tieši uz oriģinālajām vai klonu Arduino UNO un MEGA2560 platēm, ievērojot to pašu pin layout. Tas nav fiziski saderīgs ar cita formfaktora platēm (piemēram, Nano, Leonardo, Due) bez īpašiem adapteriem.
Kādi kopšanas pasākumi jāievēro, lai saglabātu labu vadītspēju un izturību skrūvju spailēs?
Ieteicams izvairīties no pārlieku gariem noizolētiem vadiem un periodiski pārbaudīt skrūvju pievilkumu, lai novērstu viltus kontaktus vai atskrūvēšanos vibrācijas dēļ. Agresīvā vidē ieteicams periodiski tīrīt kontaktus un izvairīties no ilgstoša mitruma, jo skrūves ir niķelēts tērauds un tiešas iedarbības rezultātā var rūsēt.
Vai Proto Screw Shield atbilst kādiem elektriskās drošības noteikumiem un vai ir pieejamas rezerves daļas, ja tiek bojātas spailes?
Produkts ir paredzēts prototipēšanai un izglītībai, tāpēc tam nav specifisku sertifikātu (piemēram, garantēta CE vai RoHS atbilstība no rūpnīcas). Skrūvju spailes ir standarta 3,81 mm detaļas, kuras var viegli nomainīt ar vispārējās elektronikas rezerves daļām. Ja veicat nomaiņu, precīzai pielāgošanai pārbaudiet savienotāju datasheet.
Ar kurām Arduino platēm ir savietojams Proto Screw Shield?
Tas ir savietojams tikai ar Arduino UNO un MEGA2560 platēm.
Vai ar šo Shield var izmantot biezākus vadus?
Jā, pateicoties skrūvspaiļu termināļiem, tas ļauj nostiprināt biezākus vadus nekā tradicionālajos prototipos izmantotos.
Vai tam ir prototipēšanas zona?
Jā, tam ir divpusēja prototipēšanas zona, kur komponentes var montēt un lodēt tieši.
Vai Shield var piestiprināt pie Arduino plates?
Jā, tam ir montāžas caurumi stiprināšanai ar skrūvēm, lai nostiprinātu Shield pie Arduino plates.
Kas ir iekļauts komplektā?
Komplektā ir 1 gab. Proto Screw Shield ar skrūvspaiļu termināļiem.
