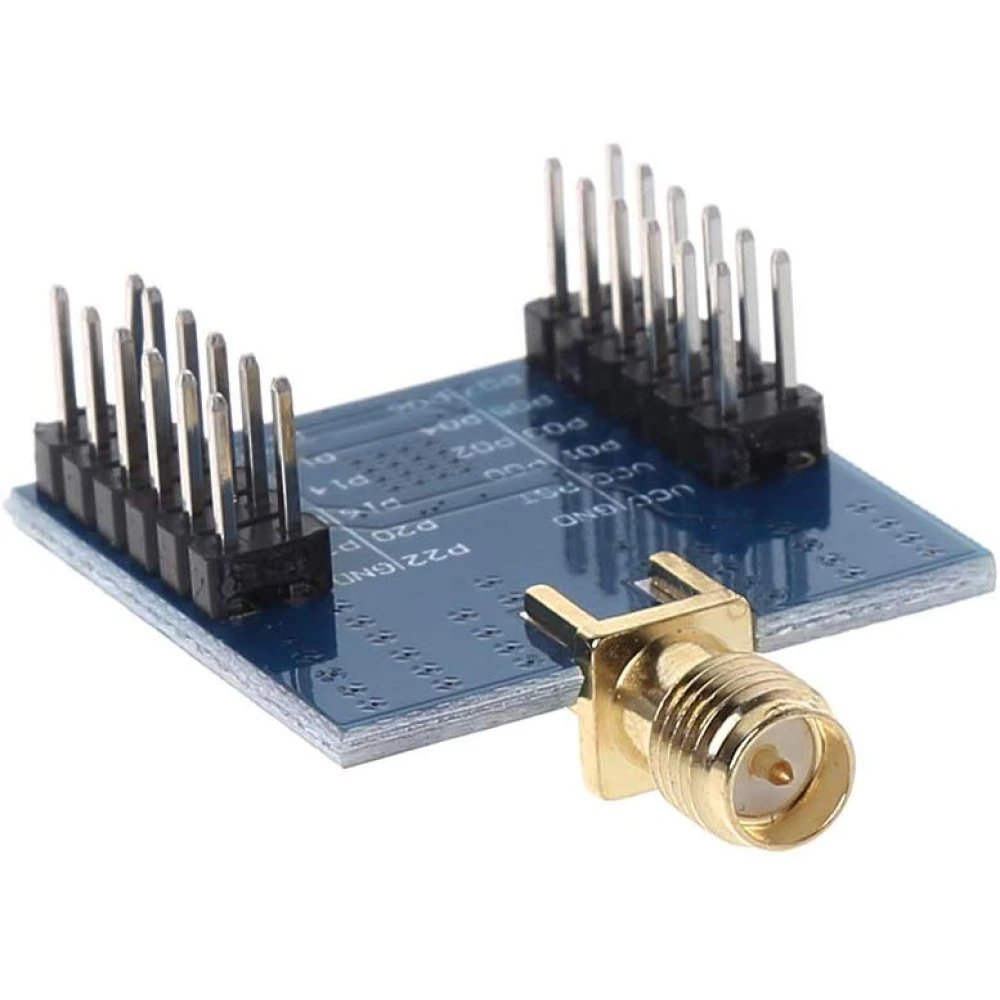

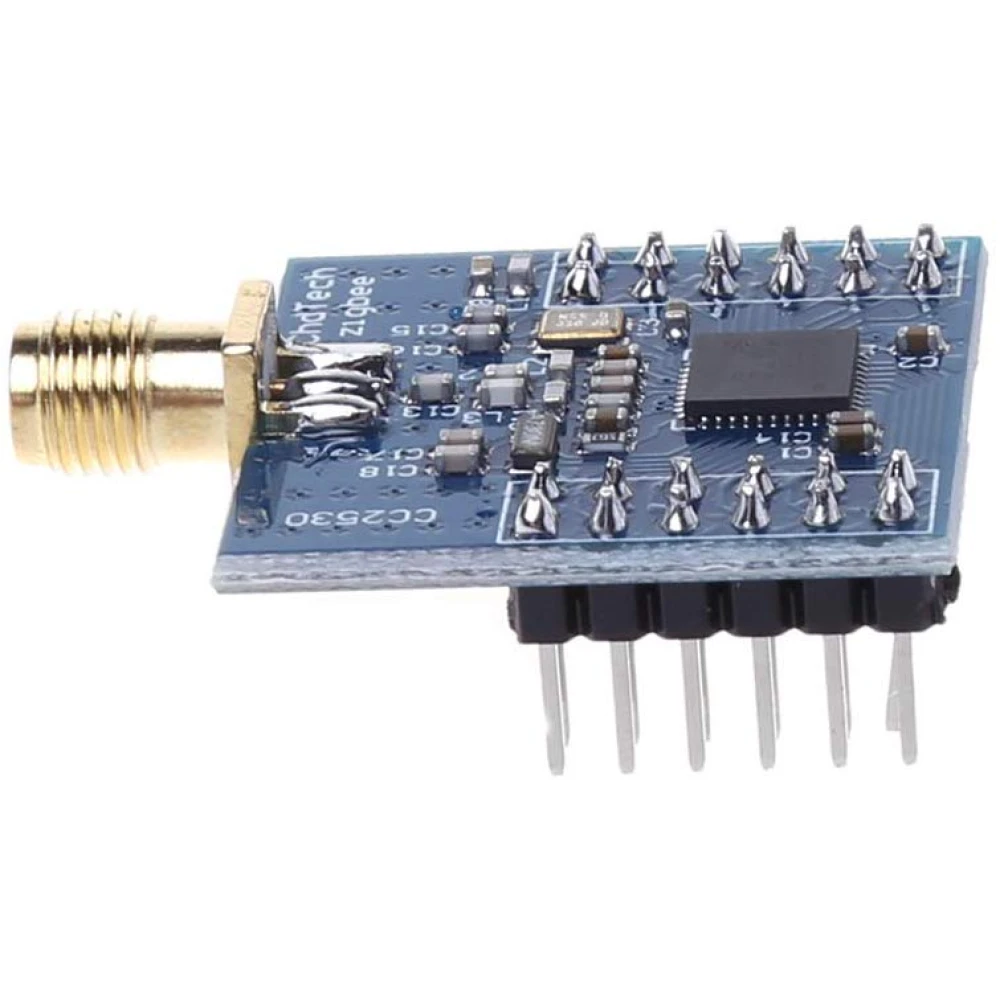

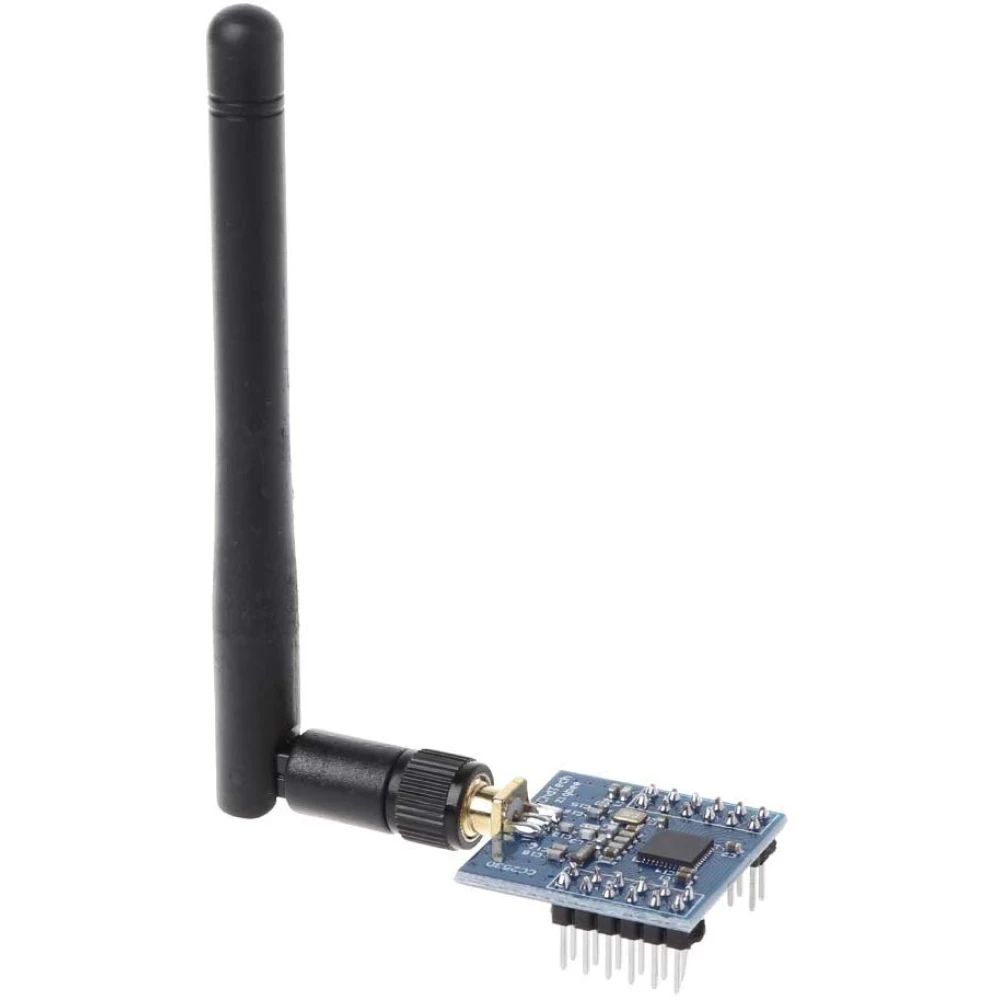

CC2530 Zigbee izstrādes plate viedajai mājai un automatizācijai

CC2530 Zigbee izstrādes plate ir bezvadu kodola modulis, kas paredzēts lietojumiem viedās mājas automatizācijas sistēmās un bezvadu sensoru tīklos. Savietojama ar IEEE 802.15.4 standartu 2.4 GHz frekvencē, šis izstrādes komplekts ir lieliski piemērots tiem, kas vēlas ieviest efektīvus un uzticamus Zigbee risinājumus.

Galvenās īpašības:

• RF raiduztvērējs, kas savietojams ar 2.4-GHz IEEE 802.15.4 bezvadu sakariem.
• Teicama uztvērēja jutība un noturība pret traucējumiem, nodrošinot stabilu signālu.
• Programmējama izejas jauda līdz 4.5 dBm, lai pielāgotos dažādiem sakaru attālumiem.
• Dizains ar ļoti maz ārējo komponentu, kas atvieglo integrāciju pielāgotos projektos.

Tehniskās specifikācijas:

• Darba frekvence: 24 MHz.
• Flash atmiņa: līdz 256 KB sarežģītu programmu glabāšanai.
• SRAM atmiņa: 8 KB.

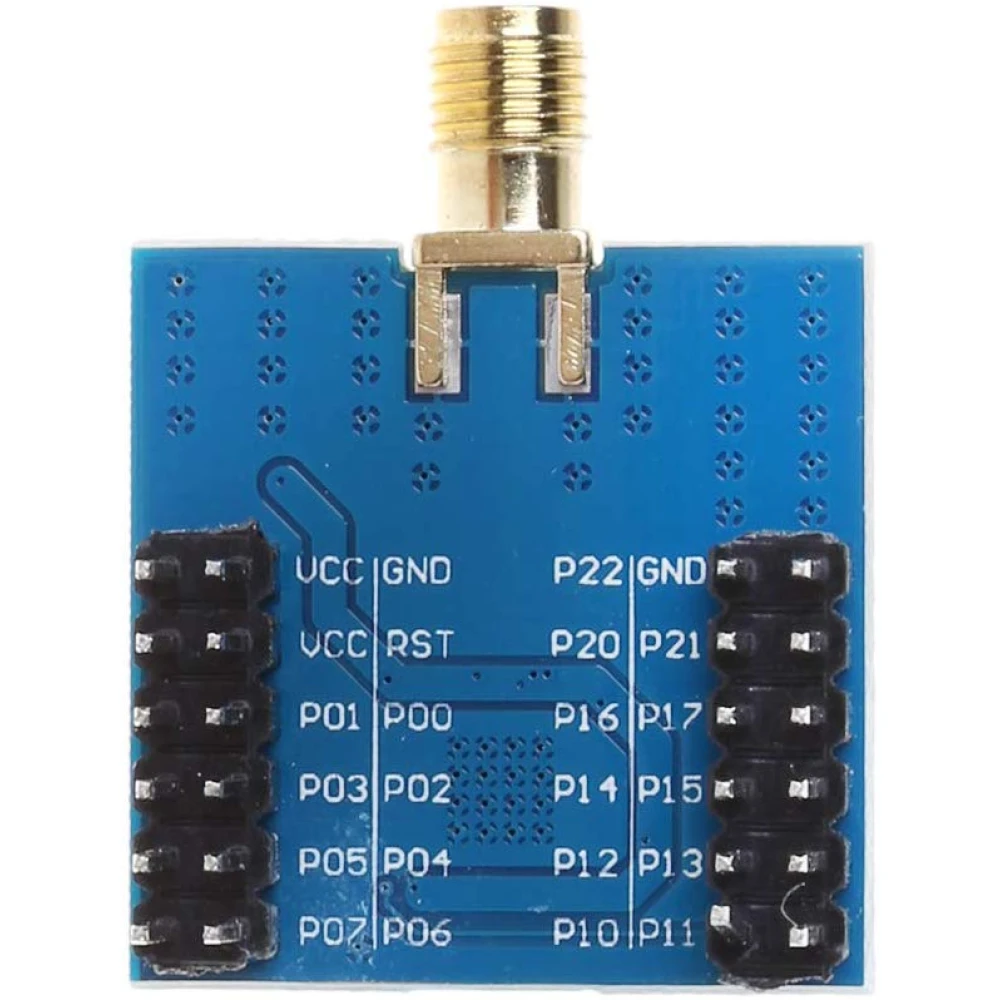

• 21 GPIO pini vairākiem savienojumiem un sensoriem.
• Saskarnes: 1 SPI, 1 UART savienojumam ar citām ierīcēm.
• 12 bitu ADC ar 8 kanāliem precīzai analogajai nolasīšanai.
• Darba spriegums: minimums 2V, maksimums 3.6V.
• Patēriņš gaidstāves režīmā: 0.4 µA, ideāli zema patēriņa projektiem.
• Aktivizācijas laiks no gaidstāves režīma: 500 µs.
• Darba temperatūras diapazons: -40°C līdz 125°C.
• Atbalsts RF standartiem: ZigBee, 6LoWPAN, 802.15.4 MAC.
• CPU Core: 8051.
• 128 bitu AES drošība drošiem sakariem.

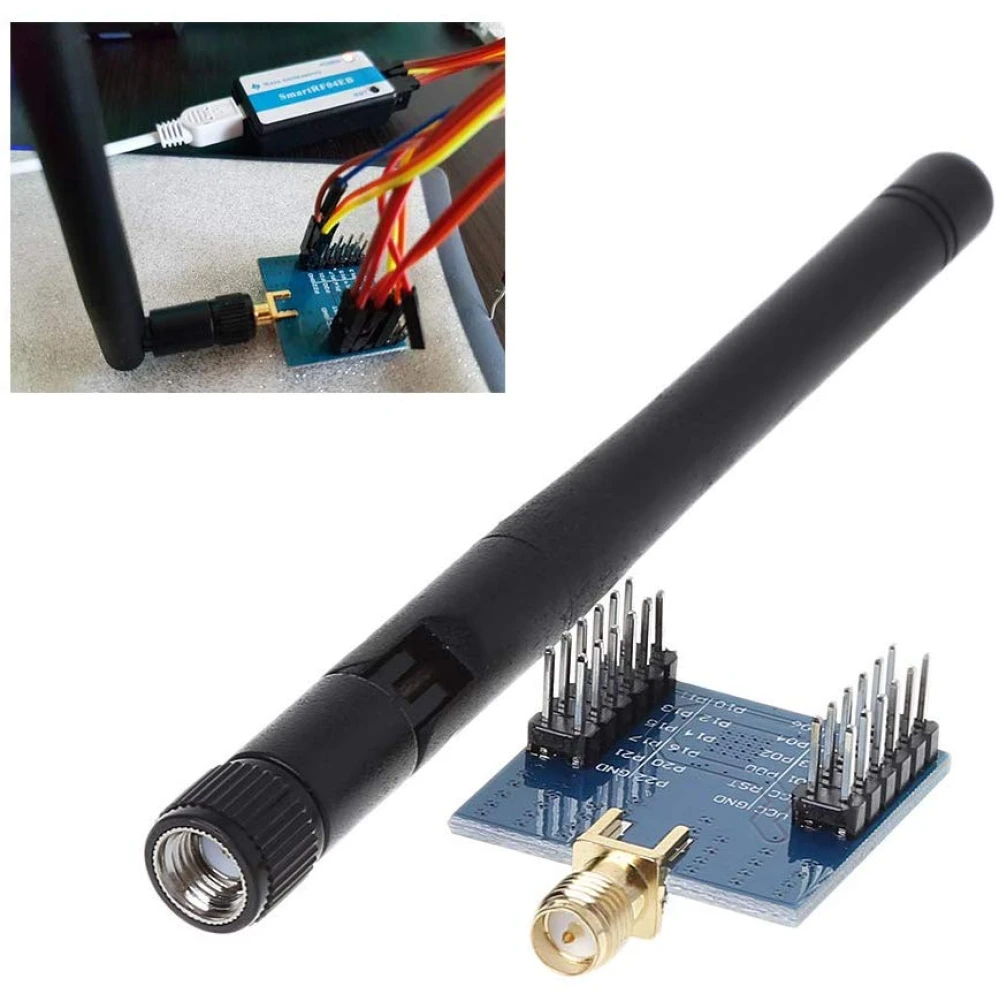

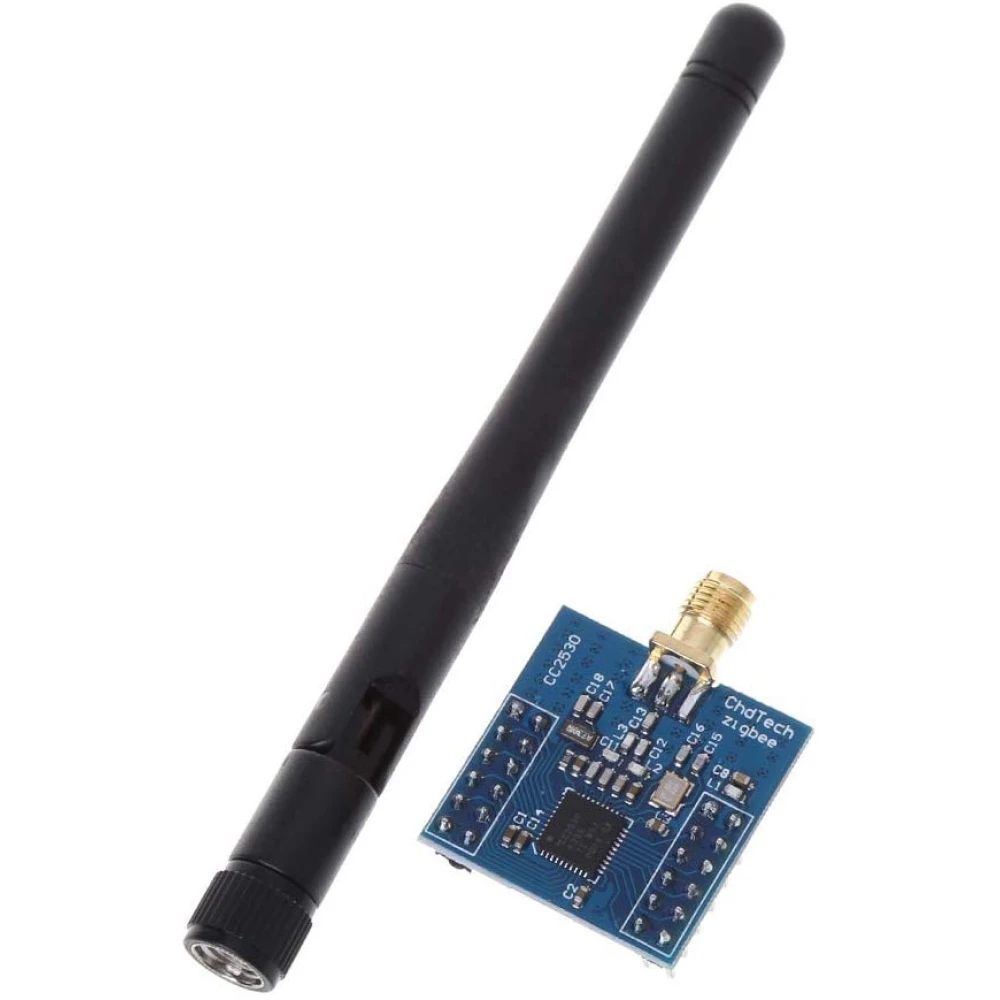

• Iekļauts antenas savienojums.
• Uztveršanas strāva: 20.5 mA zemā jaudā.

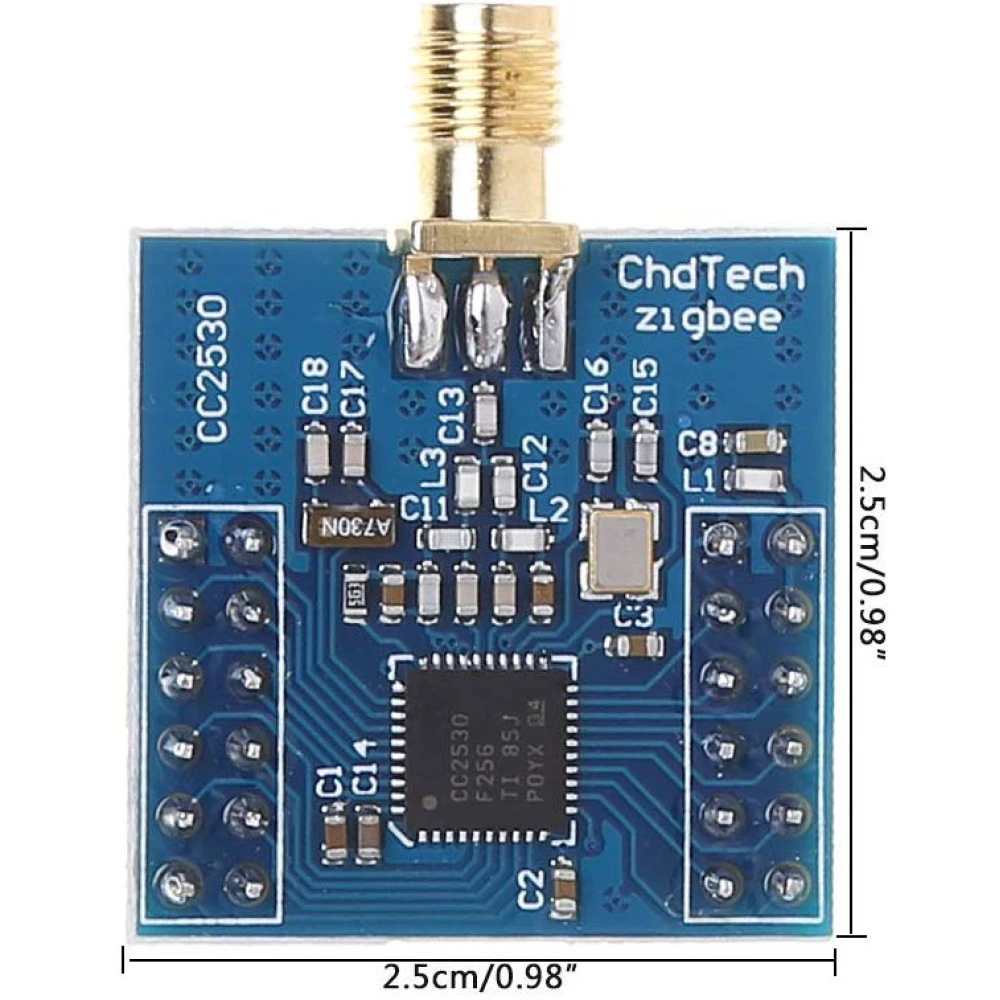

• Kompakti izmēri: 2.5 x 2.5 cm.

Tipiskie pielietojumi:

• Viedās mājas automatizācija.
• Bezvadu vadāmas apgaismojuma sistēmas.
• Rūpnieciskā vadība un uzraudzība.
• Zema patēriņa bezvadu sensoru tīkli.
• Patēriņa elektronika un IoT ierīces.
• Veselības aprūpes risinājumi ar bezvadu sakariem.

Savietojamība un lietošana:

Šis komplekts ir savietojams ar Arduino platformām, kas atvieglo tā integrāciju izstrādes projektos. Tas ir īpaši noderīgs izstrādātājiem, kuri vēlas ieviest Zigbee sistēmas viedajai mājai, attālinātai vadībai un sensoru tīkliem. Tā kompaktais dizains un zemais patēriņš padara to ideāli piemērotu pārnēsājamām ierīcēm un ilgstošas darbības lietojumiem.

Iepakojuma saturs:

• 1 CC2530 izstrādes plates komplekts (bez mazumtirdzniecības iepakojuma).

• RF raiduztvērējs, savietojams ar 2.4 GHz IEEE 802.15.4
• Flash atmiņa līdz 256 KB un SRAM 8 KB
• 21 GPIO pini un 1 SPI, 1 UART savienojumiem
• 12 bitu ADC ar 8 kanāliem analogajiem mērījumiem
• Darba spriegums no 2V līdz 3.6V
• Zems patēriņš gaidstāvē: 0.4 µA
• Temperatūras diapazons no -40°C līdz 125°C
• 128 bitu AES drošība sakariem
• Kompakti izmēri 2.5 x 2.5 cm
• Piemērota mājas automatizācijai un Zigbee tīkliem
