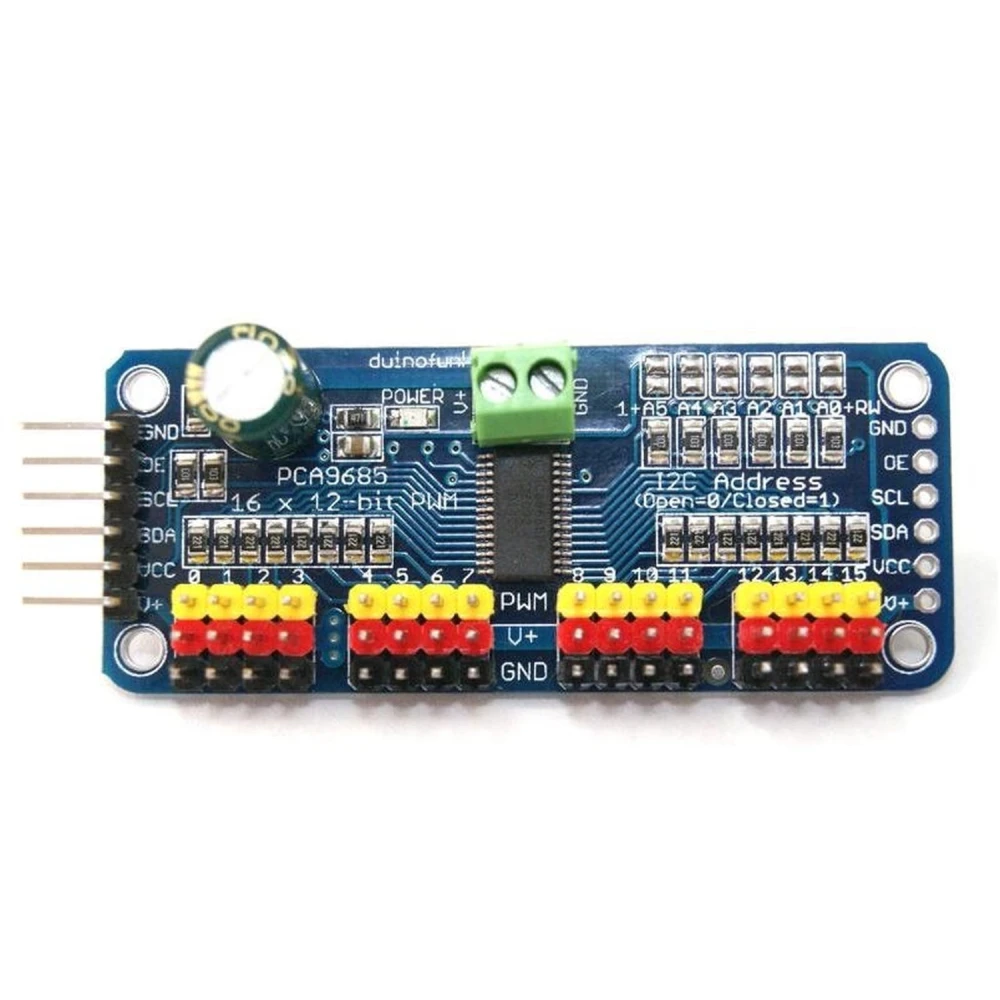

PCA9685 16 Kanālu 12 Bitu PWM I2C Servomotoru Kontrolieris ir elektronisks modulis, kas paredzēts vairāku servomotoru vadības atvieglošanai, izmantojot efektīvu un precīzu I2C interfeisu. Savietojams ar Arduino, šis kontrolieris ļauj vadīt līdz 16 PWM izejām, izmantojot tikai divus mikrokontrollera pinus, tādējādi optimizējot resursu izmantošanu un vienkāršojot vadu savienojumus.

Galvenās īpašības:

16 kanālu PWM vadība: Ļauj vienlaikus vadīt līdz 16 serviem vai PWM izejām.
12 bitu izšķirtspēja: Nodrošina smalku katras izejas izšķirtspēju, kas atbilst aptuveni 4 mikrosekundēm pie 60 Hz, ideāli piemērota vienmērīgai un precīzai servomotoru vadībai.
I2C interfeiss ar iebūvētu pulksteni: Nav nepieciešams, lai mikrokontrolleris sūtītu pulksteņa signālu, kas samazina apstrādes slodzi.
Moduļu ķēdēšana: Var savienot līdz 62 moduļiem virknē, ļaujot vadīt līdz 992 PWM izejām no viena I2C kopnes.
Elastīga barošana: Darbojas ar 5V un var tikt vadīts no 3.3V mikrokontrolleriem, ar izejām, kas atbalsta līdz 6V.
Izejas konfigurācija: Konfigurējamas push-pull vai open-drain režīmā, lai pielāgotos dažādām lietojumprogrammām.
Iespējošanas pins: Ļauj ātri deaktivizēt visas izejas lielākai kontrolei un drošībai.
Iebūvēti 220 omu rezistori: Atvieglo LED izeju vadību bez papildu komponentiem.

Tipiski lietojumi:

Vairāku servomotoru vadība robotos un automatizācijas projektos.
LED apgaismojuma projekti ar precīzu PWM vadību.
Lietojumprogrammas, kur nepieciešama PWM izeju skaita paplašināšana mikrokontrolleros, piemēram, Arduino.

Savietojamība: Šis kontrolieris ir pilnībā savietojams ar Arduino platformām un citiem mikrokontrolleriem, kas atbalsta I2C komunikāciju, atvieglojot tā integrāciju elektronikas un robotikas projektos.

Iepakojuma saturs:

1 x PCA9685 16 kanālu 12 bitu PWM I2C servomotoru kontrolieris, savietojams ar Arduino.

Vada līdz 16 serviem ar tikai diviem I2C piniem
12 bitu izšķirtspēja precīzai servomotoru vadībai
Ļauj savienot līdz 62 moduļiem, kopā 992 PWM izejas
I2C interfeiss ar iebūvētu pulksteni, bez papildu slodzes mikrokontrollerim
5V barošana, savietojams ar 3.3V mikrokontrolleriem
PWM frekvence regulējama līdz 1.6 KHz
Izejas konfigurējamas push-pull vai open-drain režīmā
Iespējošanas pins visu izeju ātrai deaktivizēšanai
220 omu rezistori tiešai LED vadībai

Klientu jautājumi un atbildes

Kādas ir maksimālās sprieguma un strāvas vērtības, ko atbalsta moduļa izejas?

Izejas var izturēt līdz 6 V un maksimālo ieteicamo strāvu aptuveni 25 mA uz kanālu, ko ierobežo iebūvētie 220 Ω rezistori. Lielākām slodzēm (piemēram, lielākiem servomotoriem) slodze jābaro ārēji, bet PCA9685 jāizmanto tikai kā PWM signāla ģenerators.

Kādu PWM frekvenču diapazonu atbalsta modulis un kā tas ietekmē servu un LED vadību?

Modulis atbalsta PWM frekvences aptuveni no 24 Hz līdz 1,6 kHz, ko var regulēt ar programmatūru. Standarta servomotoriem ieteicams darboties 50–60 Hz, lai izvairītos no pārkaršanas un vibrācijām; LED var izmantot augstāku frekvenci, lai novērstu redzamu mirgošanu. Frekvences maiņa ietekmē laika izšķirtspēju un var prasīt koda pielāgošanu atkarībā no slodzes veida.

Kā PCA9685 kontrolieris tiek pieslēgts Arduino?

Tas tiek pieslēgts, izmantojot I2C interfeisu ar Arduino SDA un SCL piniem, ļaujot vadīt līdz 16 serviem ar tikai diviem piniem.

Cik servus var vadīt ar šo moduli?

Ar vienu moduli var vadīt līdz 16 serviem, un ir iespējams savienot līdz 62 moduļiem, lai vadītu kopā 992 servus.

Kāds barošanas spriegums nepieciešams kontrolierim?

Kontrolieris darbojas ar 5V barošanu un var tikt vadīts no mikrokontrolleriem, kas darbojas ar 3.3V.

Vai šis kontrolieris ir savietojams arī ar citiem mikrokontrolleriem, ne tikai Arduino?

Jā, tas ir savietojams ar jebkuru mikrokontrolleri, kas atbalsta I2C komunikāciju, ne tikai Arduino.

Kam paredzēts iespējošanas pins PCA9685?

Iespējošanas pins ļauj ātri deaktivizēt visas PWM izejas, lai nodrošinātu lielāku kontroli un drošību projektā.
