PCB aizsardzības plate 3S 40A litija akumulatoram
Zīmols: satkit
3,03€
Ieskaitot PVN (Bez PVN: 2,50 €)
Ir noliktavā - Tiek nosūtīts nekavējoties
Standarta piegāde
Tr, Mai 6 - Pk, Mai 8
Eksprespiegāde
Pr, Mai 4 - Ot, Mai 5
30 dienu atgriešana
Bezmaksas atgriešana 30 dienu laikā
Drošs darījums
Share:
Bezmaksas piegāde
Piegāde no 4,99€
Vienkārša atgriešana
30 dienu atgriešanas politika
Drošs maksājums
100% droši norēķini
Kvalitātes garantija
Tikai oriģināli produkti

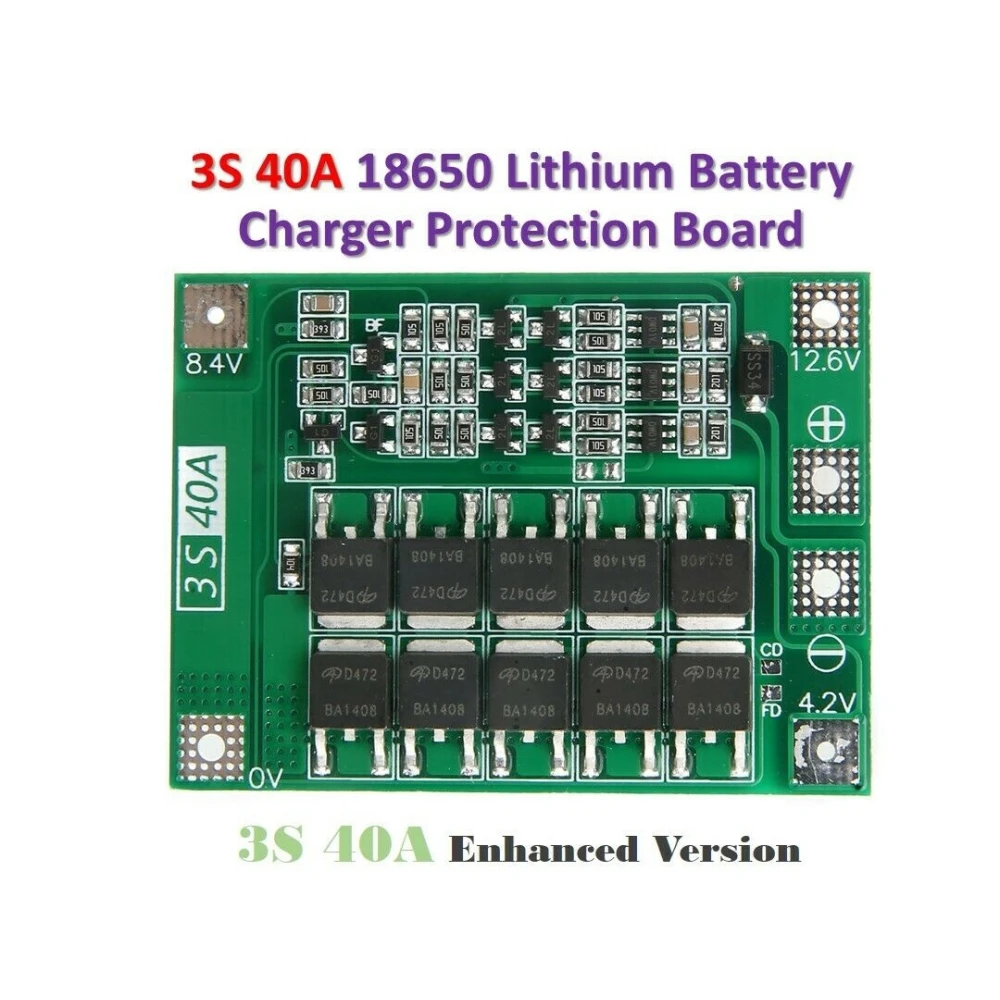

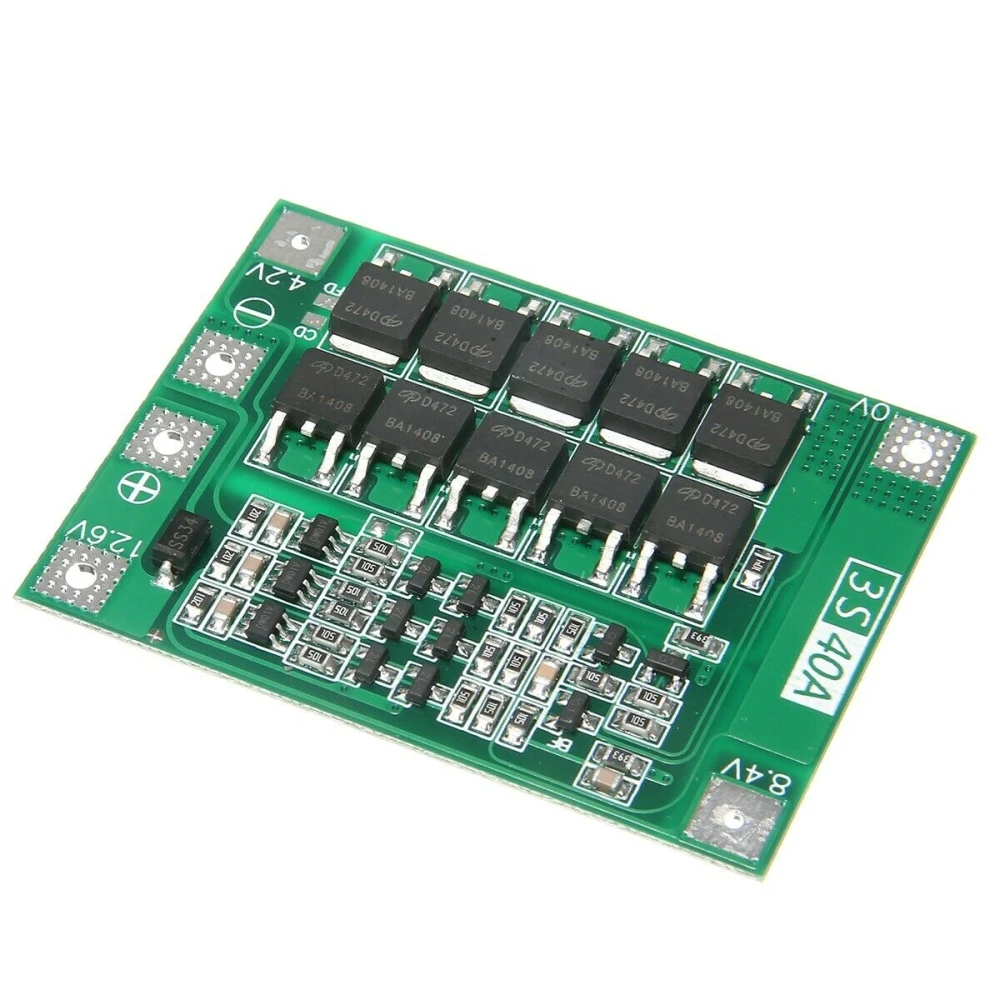

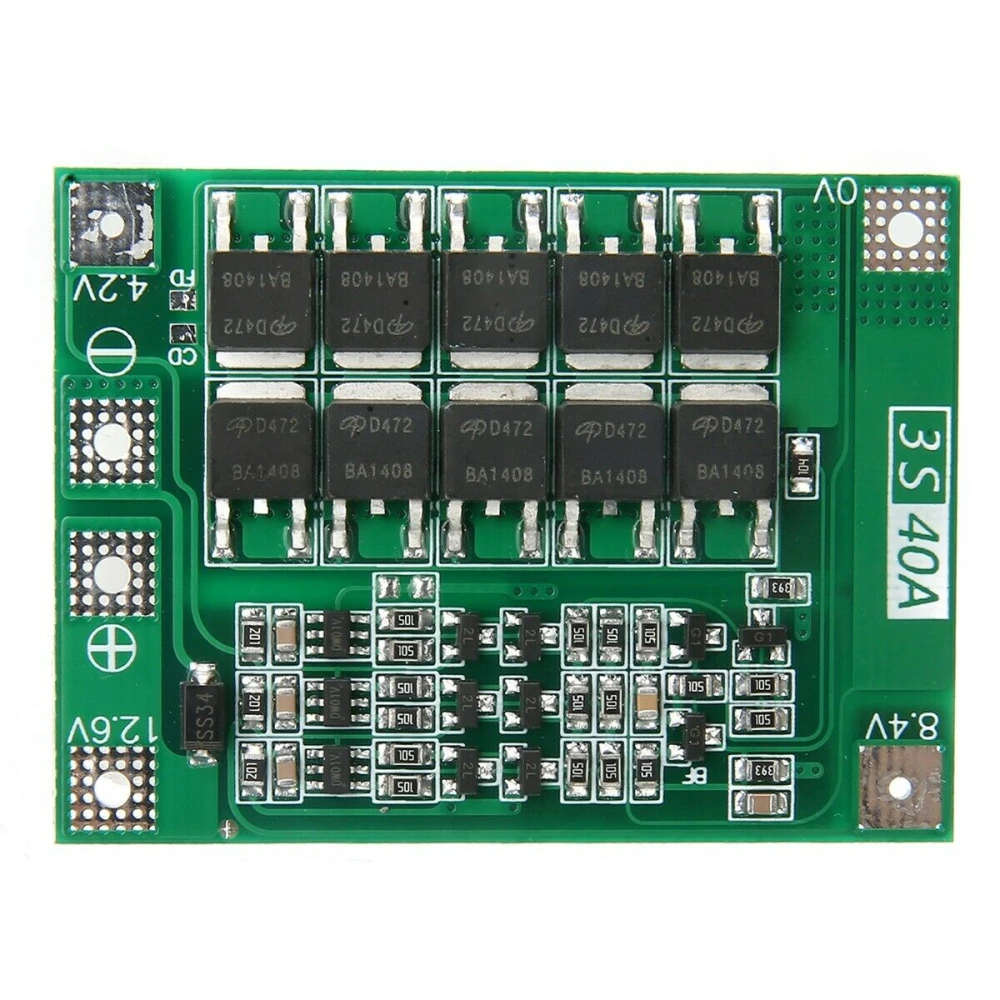

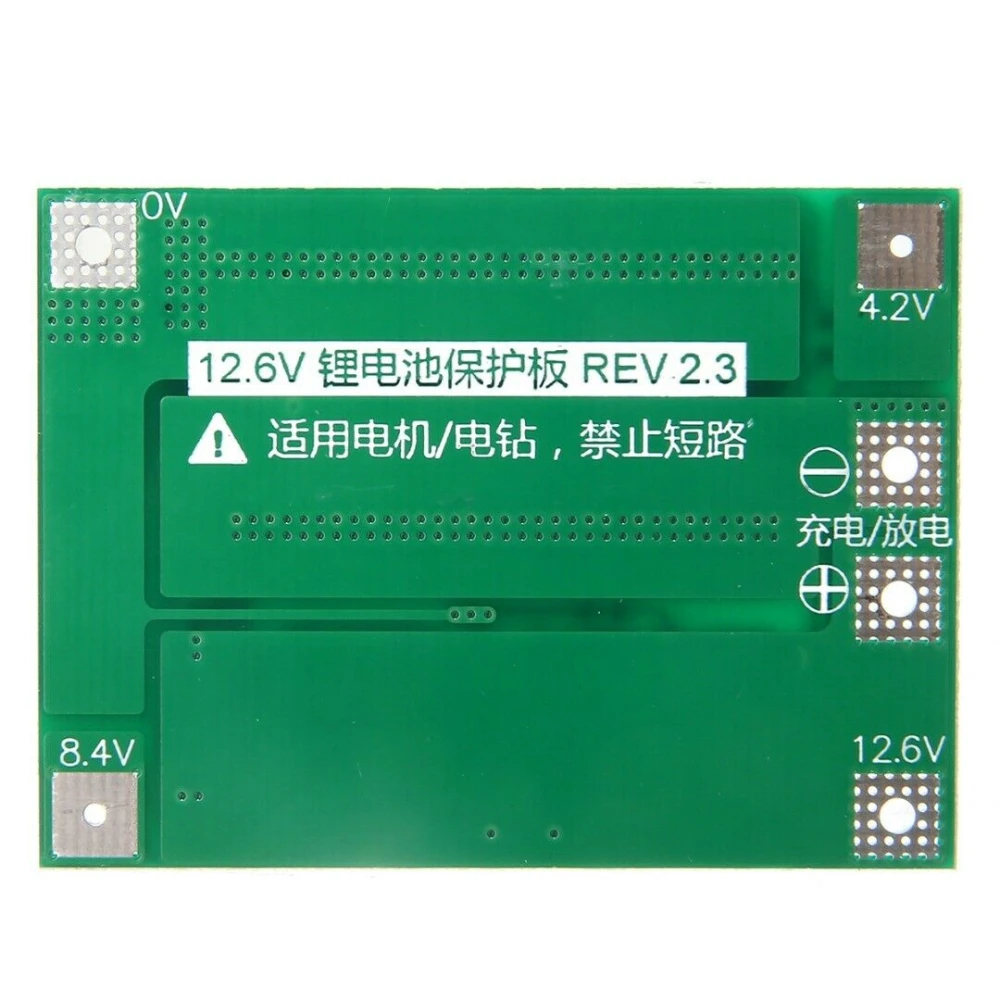

PCB aizsardzības plate 3S 40A litija akumulatoram - uzlabota versija
Šī PCB aizsardzības plate ir moderns risinājums, kas paredzēts litija akumulatoru aizsardzībai 3S konfigurācijā (trīs elementi virknē). Tā ir ideāli piemērota akumulatoriem ar nominālo spriegumu 3,6V un 3,7V, tostarp tādiem populāriem modeļiem kā 18650, 26650 un litija polimēra akumulatoriem. Uzlabotais dizains nodrošina uzticamu aizsardzību pret pārlādēšanu, pārmērīgu izlādi un īssavienojumiem.
Galvenās īpašības
- Nominālais spriegums: Saderīga ar 3,6V un 3,7V litija akumulatoriem.
- Lādēšanas spriegums: No 12,6V līdz 13,6V.

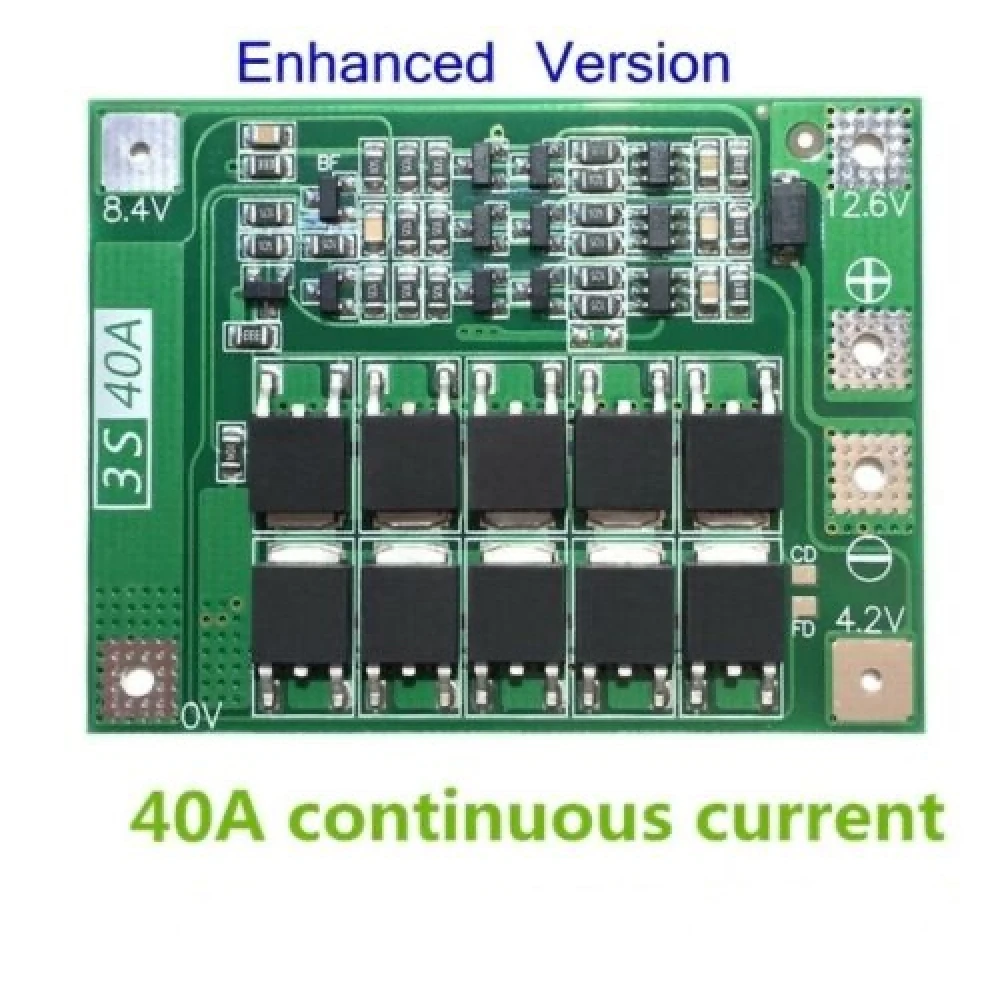

- Pastāvīgā izlādes strāva: Līdz 40A (ieteicams samazināt strāvu, ja dzesēšanas apstākļi nav pietiekami).
- Pastāvīgā lādēšanas strāva: Līdz 20A.
- Materiāls: Augstas kvalitātes PCB.
- Krāsa: Zaļa.

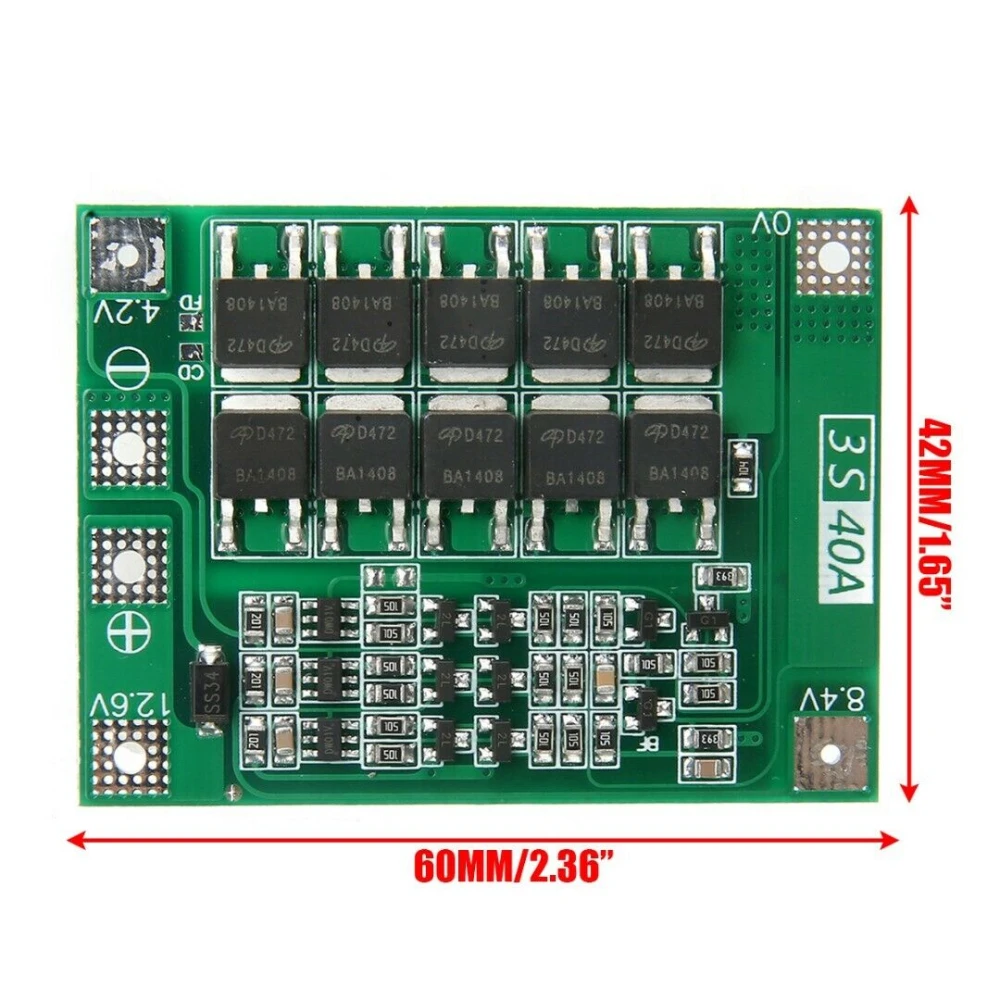

- Izmērs: 41 x 55 x 3.4 mm.
Specifikācijas un lietošana

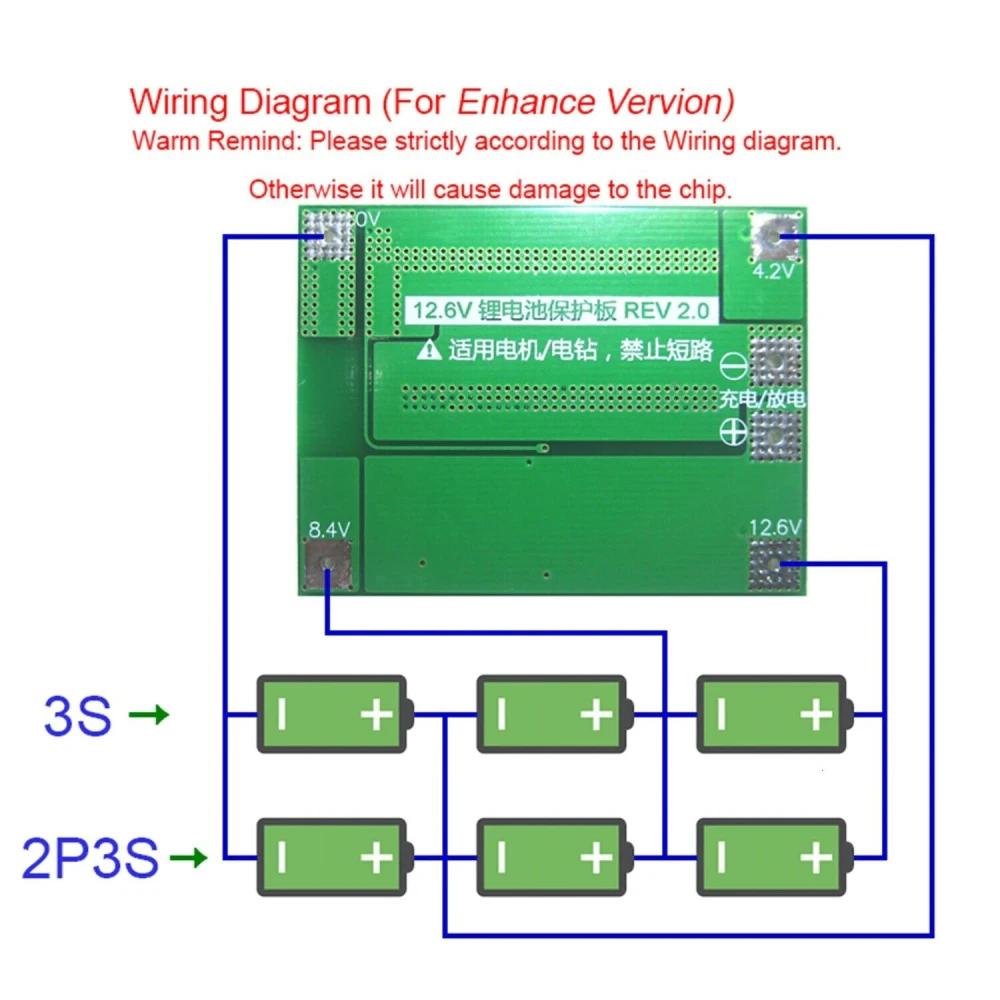

Lai palaišana būtu veiksmīga, ieteicams izmantot trīs baterijas ar jaudu 15C-20C vai sešas baterijas ar jaudu 10C-15C. Uzstādīšana jāveic stingri saskaņā ar vadu pieslēguma shēmu ar spriegumiem 0V, 4,2V, 8,4V, 12,6V un 16,8V, izvairoties no tīšiem īssavienojumiem.
Lietojot plati ar slodzi, ieteicams starp pozitīvo un negatīvo spaili pieslēgt nepolāru kondensatoru ar ietilpību no 10uF līdz 100uF un spriegumu virs 25V, lai novērstu pretējus sprieguma pīķus, kas var sabojāt sistēmu.
Ja tiek izmantotas četras bateriju grupas virknē, ir būtiski pārliecināties, ka katras grupas spriegums ir vienāds. Pretējā gadījumā katra baterija pirms savienošanas virknē jāuzlādē atsevišķi.
Komplektā ietilpst
- 1 x PCB aizsardzības plate 3S 40A uzlabota versija litija akumulatoram.
Saderība
Saderīga ar 3S litija akumulatoriem, tostarp 18650, 26650 modeļiem un litija polimēra akumulatoriem ar nominālo spriegumu 3,6V un 3,7V.
Priekšrocības
- Efektīva aizsardzība pret pārlādēšanu un pārmērīgu izlādi.
- Augsta strāvas kapacitāte prasīgām lietojumprogrammām.
- Kompakts un izturīgs dizains.
- Vienkārša uzstādīšana, ievērojot ieteikto vadu pieslēguma shēmu.
- Saderīga ar 3S litija akumulatoriem (3,6V un 3,7V), tostarp 18650 un 26650
- Pastāvīgā izlādes strāva līdz 40A augstai veiktspējai
- Pastāvīgā lādēšanas strāva līdz 20A drošai uzlādei
- Kompakti izmēri: 41x55x3.4mm, zaļa krāsa
- Ieteicamais kondensators pret pretējiem sprieguma pīķiem
- Optimālai palaišanai nepieciešamas baterijas ar jaudu 15C-20C
- Uzstādīšana pēc vadu shēmas no 0V līdz 16,8V
- Augstas kvalitātes PCB materiāls izturībai un aizsardzībai
Klientu jautājumi un atbildes
Kādi ir plates izmēri un aptuvenais svars, un kas ir iekļauts kastē?
Plate ir 41 mm x 55 mm x 3,4 mm un izgatavota no zaļas PCB. Iepakojumā ir tikai 1 aizsardzības plates vienība; vadi, savienotāji un fiziska rokasgrāmata nav iekļauta. Šāda izmēra plates tipiskais svars ir mazāks par 25 g.
Kādi strāvas vai pārkaršanas ierobežojumi jāņem vērā uzstādīšanas laikā?
Ieteicamā maksimālā nepārtrauktā izlādes strāva ir 40 A, bet uzlādes strāva ir 20 A. Ja ventilācija nav pietiekama, ieteicams samazināt strāvu, lai izvairītos no PCB pārkaršanas. Šo robežu pārsniegšana var izraisīt priekšlaicīgu aizsardzības aktivizēšanos vai plates bojājumus. Ieteicams darboties drošā diapazonā un pirmajās lietošanas reizēs pārbaudīt temperatūru.
Kā šī 3S 40A aizsardzības plate salīdzinās ar standarta zemākas strāvas modeļiem augsta patēriņa scenārijos?
Augsta patēriņa scenārijos šī plate atbalsta līdz 40 A nepārtrauktu izlādi, kamēr standarta modeļi parasti piedāvā 10–20 A. Lielāka strāvas kapacitāte ļauj barot jaudīgākus motorus un ierīces, taču nepieciešamas baterijas, kas spēj nodrošināt šādu strāvu (vismaz 15C–20C uz vienu šūnu). To var droši izmantot prasīgās lietojumprogrammās, ja tiek ievēroti termiskie ierobežojumi.
Kāda tipa baterijām ir saderīga šī aizsardzības plate?
Tā ir saderīga ar 3S litija akumulatoriem, tostarp 18650, 26650 modeļiem un litija polimēra akumulatoriem ar nominālo spriegumu 3,6V un 3,7V.
Kāda ir maksimālā izlādes strāva, ko šī plate atbalsta?
Tā atbalsta maksimālo pastāvīgo izlādes strāvu 40A, lai gan ieteicams to samazināt, ja dzesēšanas apstākļi nav piemēroti.
Kas jāņem vērā, uzstādot plati?
Jāievēro stingri vadu pieslēguma shēma ar spriegumiem 0V, 4,2V, 8,4V, 12,6V un 16,8V, izvairoties no īssavienojumiem. Turklāt ieteicams pieslēgt nepolāru kondensatoru, lai novērstu pretējus sprieguma pīķus.
Vai komplektā ir kādi papildu piederumi?
Komplektā ir 1 PCB aizsardzības plate 3S 40A uzlabota versija. Ieteicams izmantot nepolāru kondensatoru (nav iekļauts), lai uzlabotu aizsardzību uzlādes laikā.
Vai varu virknē izmantot baterijas ar atšķirīgu spriegumu?
Tas nav ieteicams. Ja spriegumi nav vienādi, katra baterija pirms savienošanas virknē jāuzlādē atsevišķi, lai izvairītos no bojājumiem.
