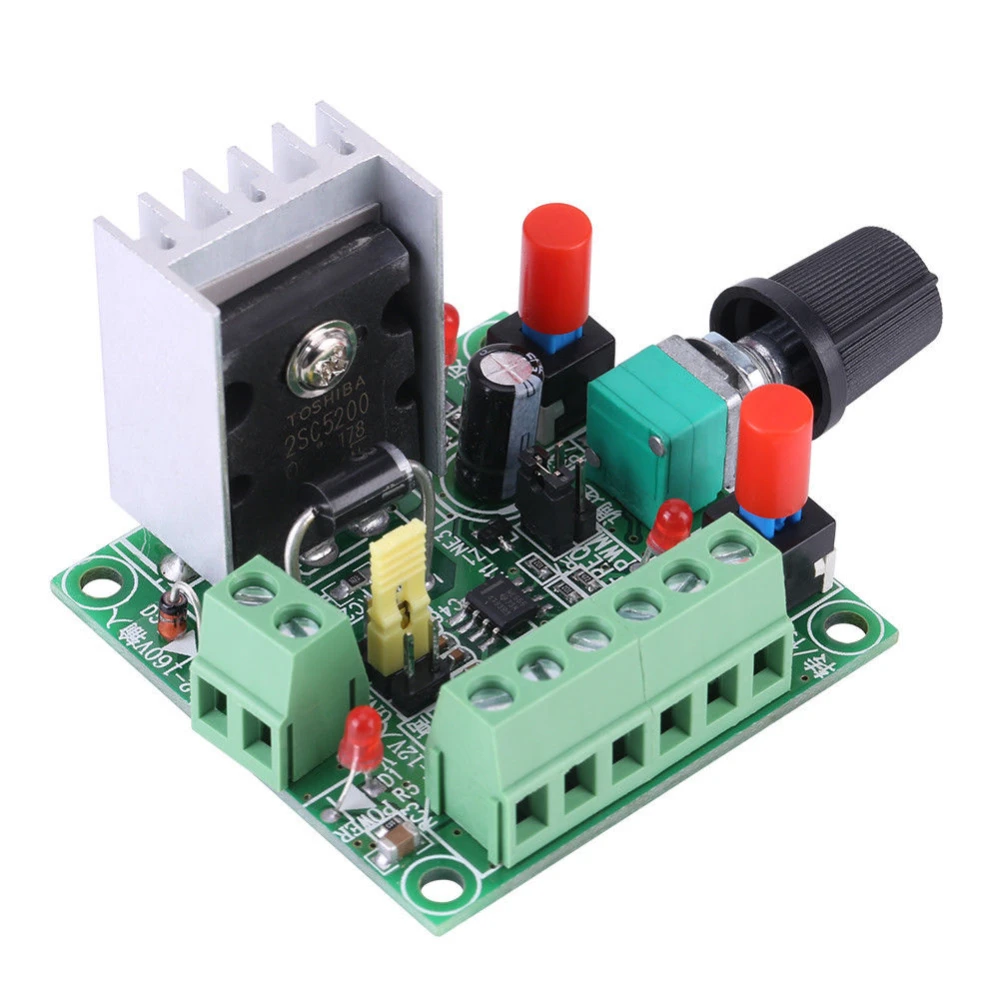

PWM motora vadības kontrolieris soļu motoram ar ātruma regulatoru
Zīmols: satkit
Ieskaitot PVN (Bez PVN: 9,00 €)
PWM motora vadības kontrolieris soļu motoram ātruma regulatora modulis
Šis PWM motora vadības kontrolieris soļu motoram ir modulis, kas paredzēts precīzai soļu motoru vadībai, ļaujot regulēt ātrumu un virzienu, izmantojot PWM (impulsa platuma modulācijas) signālus. Tas ir piemērots elektronikas lietojumiem un Arduino projektiem, kur nepieciešama uzticama un regulējama motora vadība.

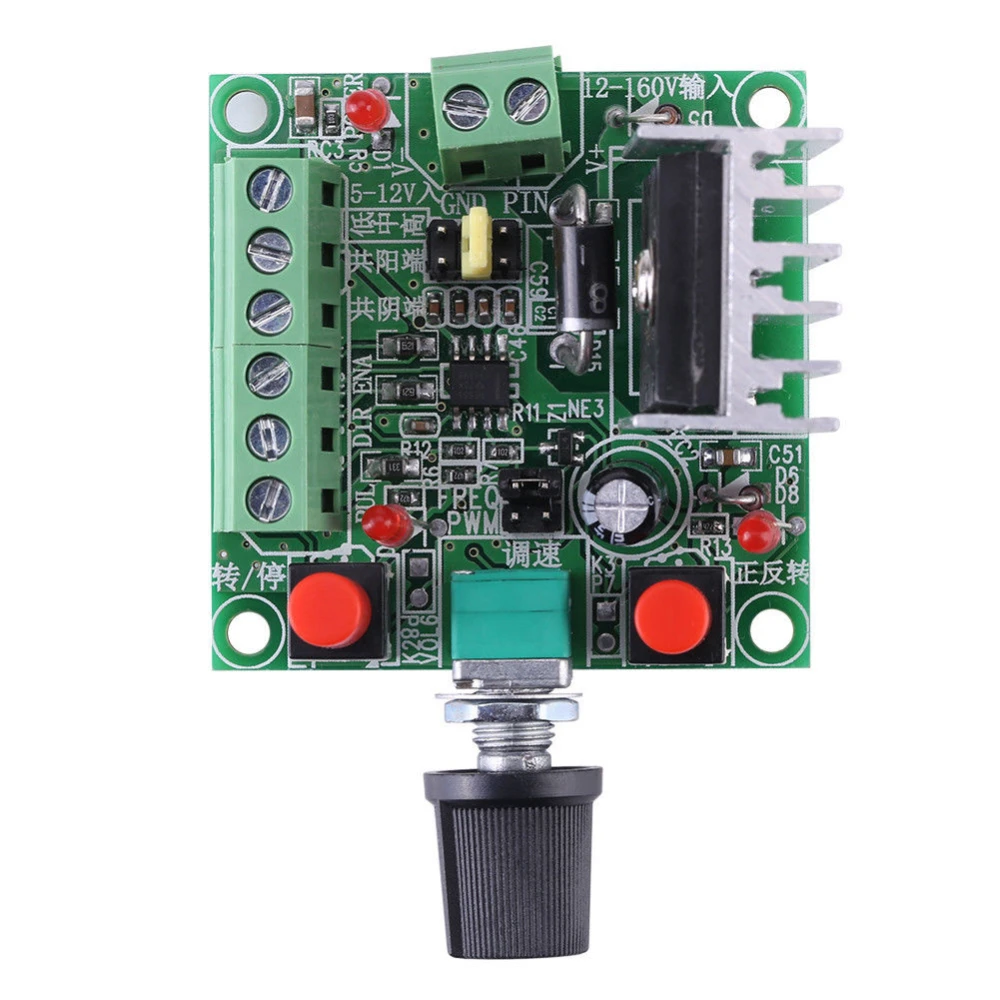

Galvenās īpašības
- PWM signālu ģenerēšana ātruma un virziena vadībai.

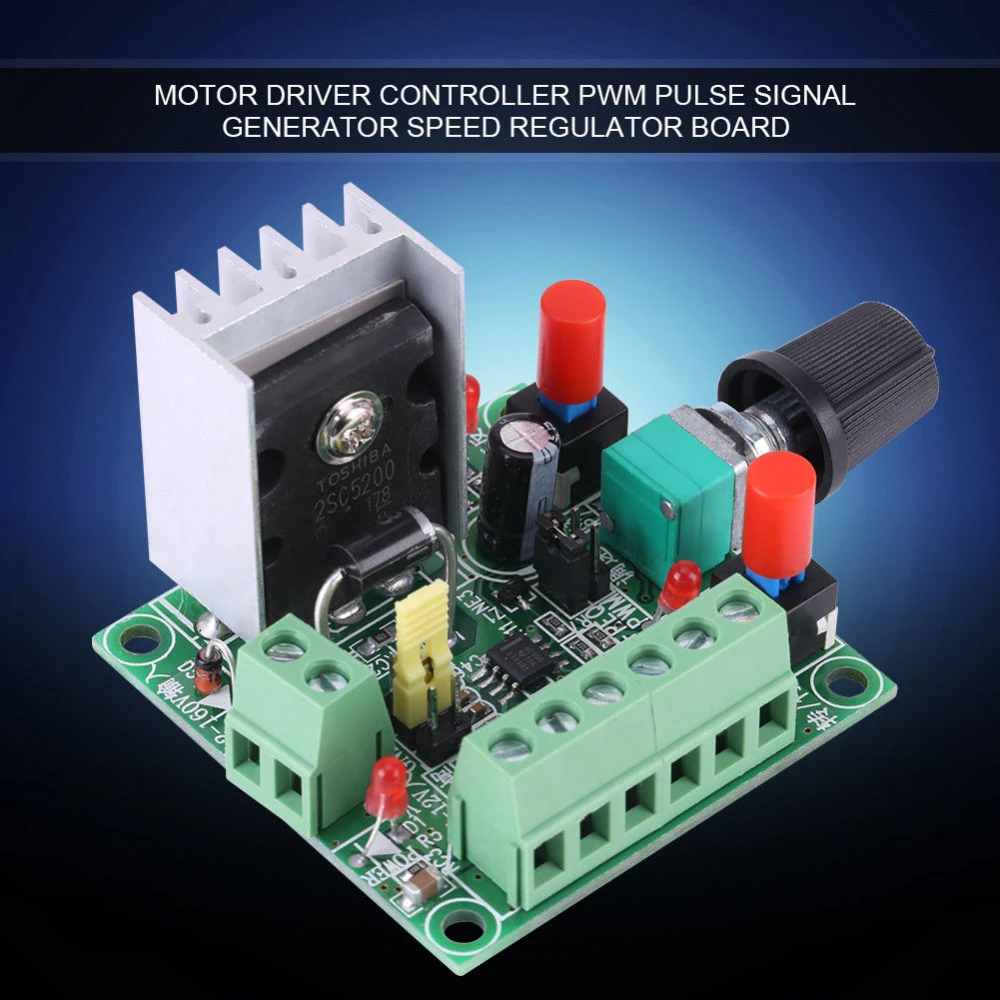

- Konfigurācija ar džemperi, lai izvēlētos noklusējuma impulsu frekvenci.
- Soļu vadības signāli ar augstas, vidējas un zemas frekvences opcijām dažādām vajadzībām.

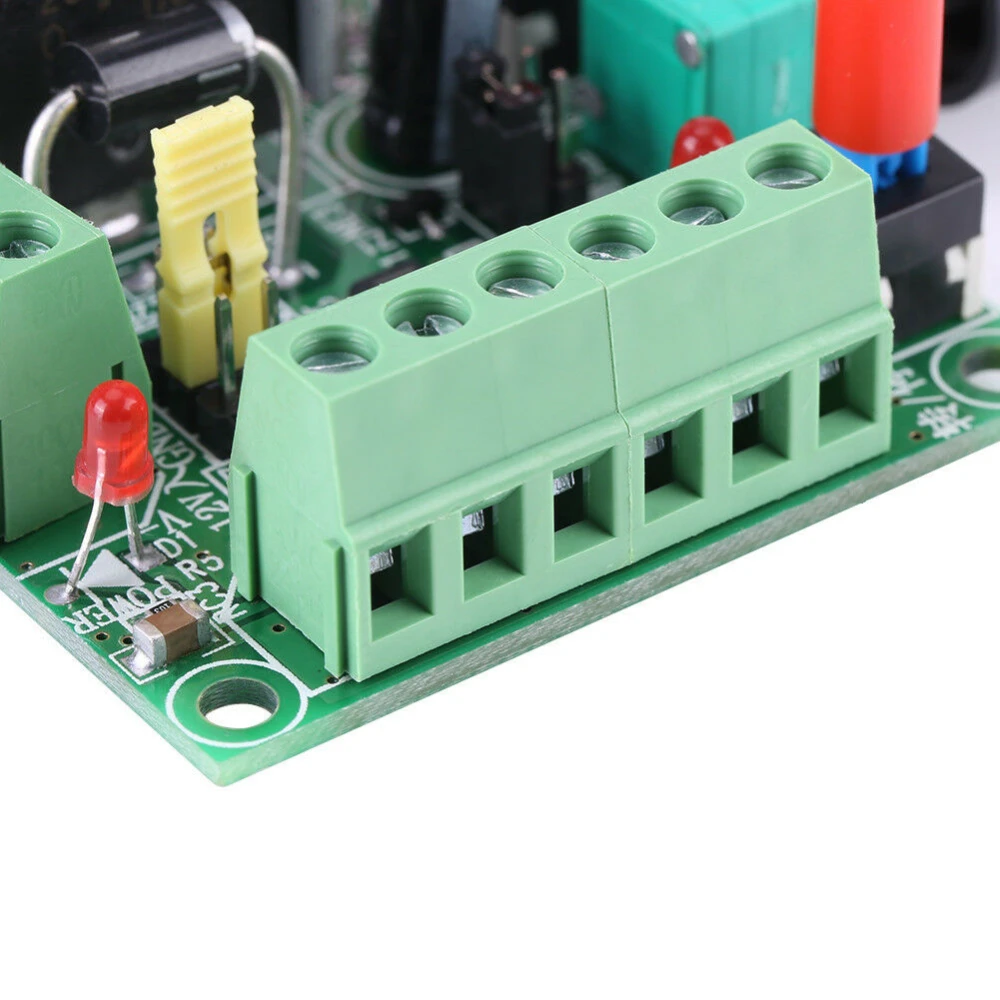

- Sešas vadības līnijas: PUL+ un PUL- pozitīvajiem un negatīvajiem impulsiem; EN+ un EN- termināļu aktivizēšanai; DIR+ un DIR- motora virzienam.
- Elastīgs barošanas avots: 15-160VDC vai 5-12VDC, ar atbilstošu pieslēgumu katram spriegumam.
- Motora kustības uz priekšu un atpakaļ vadība ar pogām.
- Regulējams ātrums ar potenciometru, kas maina PWM signāla frekvenci.
Tehniskās specifikācijas
- Barošanas spriegums: 15-160VDC vai 5-12VDC.
- PWM signāla frekvence:
- Augsta: 5.8 kHz līdz 127 kHz
- Vidēja: 590 Hz līdz 15.8 kHz
- Zema: 82 Hz līdz 2.3 kHz

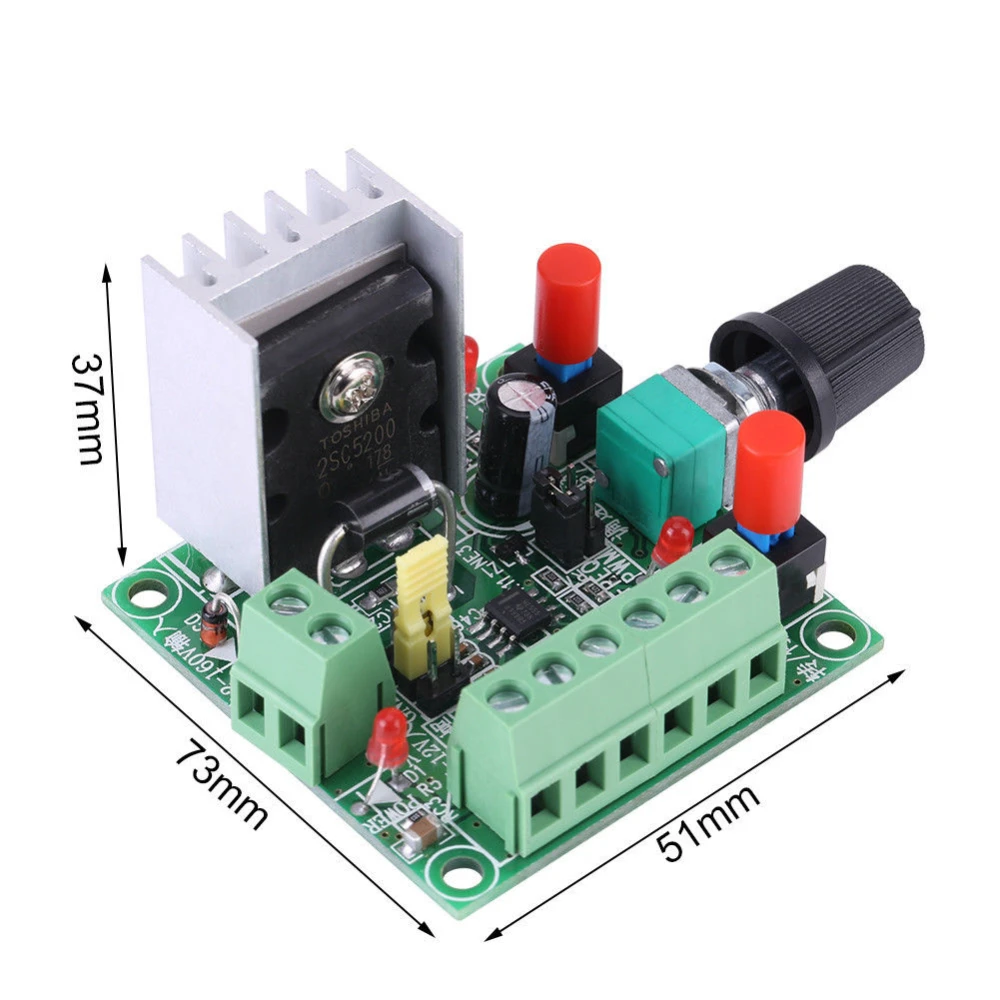

- Izmērs: 73 x 51 x 37 mm.
- Svars: 50 grami.
Tipiskie lietojumi un savietojamība
Šis modulis ir lieliski piemērots soļu motoru vadības projektiem Arduino sistēmās un citās DIY elektronikas platformās. Tas ļauj regulēt motoru ātrumu un virzienu tādos lietojumos kā robotika, automatizācija, 3D printeri un pozicionēšanas sistēmas.
Pateicoties elastīgai konfigurācijai un regulējamiem PWM signāliem, tas ir savietojams ar plašu soļu motoru un H-tilta kontrolieru klāstu.
Iepakojuma saturs
- 1 x PWM motora vadības kontrolieris soļu motoram ātruma regulatora modulis.
Piezīme: Šobrīd šis produkts nav noliktavā. Iesakām apskatīt alternatīvus produktus vai sazināties ar mūsu atbalsta dienestu, lai uzzinātu vairāk iespēju.
- Ģenerē PWM signālus precīzai ātruma un virziena vadībai.
- Vienkārša konfigurācija ar džemperi impulsu frekvences izvēlei.
- Augstas, vidējas un zemas frekvences signāli dažādiem lietojumiem.
- Sešas vadības līnijas impulsiem, aktivizēšanai un virzienam.
- Elastīgs 15-160VDC vai 5-12VDC barošanas avots.
- Kustības uz priekšu un atpakaļ vadība ar pogām.
- Regulējams ātrums ar potenciometru PWM frekvences maiņai.
Klientu jautājumi un atbildes
Kā tiek izvēlēta un regulēta PWM izejas frekvence atbilstoši motora vajadzībām?
Modulī ir potenciometrs PWM signāla frekvences regulēšanai un džemperis trīs diapazonu izvēlei: zems (82 Hz–2.3 kHz), vidējs (590 Hz–15.8 kHz) un augsts (5.8 kHz–127 kHz). Pareizā diapazona izvēle ir atkarīga no motora tipa un pielietojuma: lieliem motoriem un zemiem apgriezieniem piemērotas zemākas frekvences, savukārt maziem motoriem vai augstas ātruma lietojumiem var būt vajadzīgas augstākas frekvences. Ir būtiski nepārsniegt maksimālo frekvenci, ko atbalsta motora kontrolieris vai pats motors.
Kādi ir moduļa fiziskie izmēri un kā tie ietekmē uzstādīšanu kompaktos elektrības skapjos?
Kontroliera izmēri ir 73 mm x 51 mm x 37 mm, un tā svars ir 50 g. Šie izmēri padara to piemērotu uzstādīšanai neliela izmēra elektriskajos skapjos, ļaujot viegli integrēt pat ierobežotā telpā. Ieteicams atstāt papildu vietu atbilstošai ventilācijai un ērtākai pieslēgšanai.
Vai, izmantojot šo kontrolieri ar citu ražotāju esošajiem draiveriem, pastāv elektriskas vai signāla saderības ierobežojumi?
Šī moduļa saderība ir atkarīga no tā, vai draiveri pieņem standarta pulse/direction/enabled signāla ieejas TTL vai līdzīgos līmeņos. Aprakstā ir norādīti seši savienojumi: PUL+/PUL-, DIR+/DIR-, EN+/EN-. Pirms integrācijas ieteicams pārbaudīt draivera ieejas loģiskos līmeņus, jo daži rūpnieciskie draiveri var prasīt diferenciālus signālus vai specifiskus standartus.
Vai šim kontrolierim ir pieejamas rezerves daļas, garantija vai atbalsts bojājumu gadījumā?
Sniegtā informācija īpaši nemin rezerves daļu pieejamību vai garantijas nosacījumus. Parasti šāda tipa elektroniskajiem moduļiem ir ierobežota komerciālā garantija, ko nodrošina izplatītājs, un parasti nav atsevišķu rezerves daļu atbalsta; nopietna bojājuma gadījumā parasti nomaina visu moduli. Ieteicams tieši sazināties ar piegādātāju par garantiju, pēcpārdošanas atbalstu un nomaiņas iespējām.
Kādu spriegumu atbalsta šis PWM motora kontrolieris?
Šis kontrolieris atbalsta 15-160VDC vai 5-12VDC barošanas avotus ar atbilstošiem pieslēgumiem katram diapazonam.
Kā ar šo moduli regulē motora ātrumu?
Ātrumu regulē, mainot PWM signāla frekvenci ar modulī iebūvētu potenciometru.
Vai tas ir savietojams ar Arduino soļu motoriem?
Jā, šis modulis ir savietojams ar soļu motoriem, kas tiek izmantoti Arduino projektos un citās DIY elektronikas sistēmās.
Kādi vadības signāli ir modulim?
Tam ir sešas līnijas: PUL+ un PUL- impulsiem, EN+ un EN- aktivizēšanai, kā arī DIR+ un DIR- motora virziena vadībai.
Vai produkts šobrīd ir pieejams iegādei?
Šobrīd produkts nav noliktavā. Ieteicams apskatīt alternatīvus produktus vai sazināties ar atbalstu.
