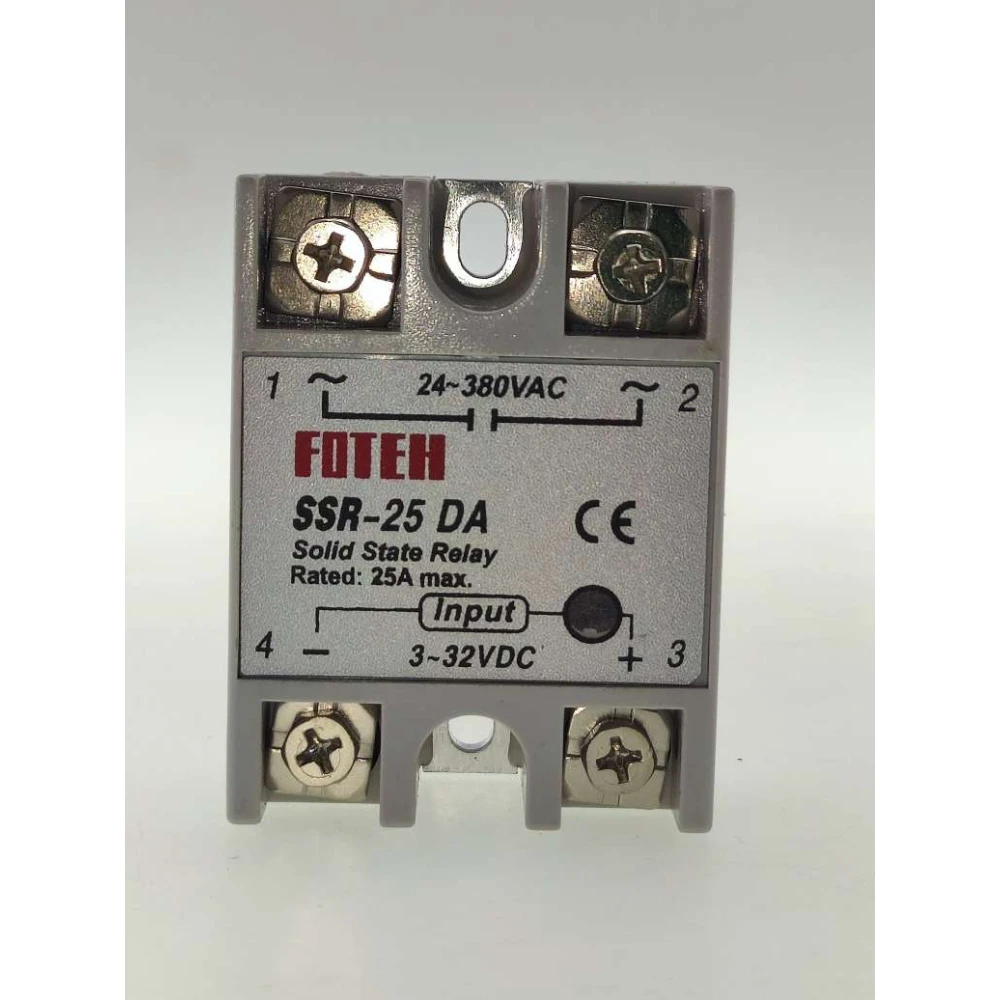

Fotek SSR-25 25A cietvielu relejs efektīvai elektriskai vadībai

Fotek SSR-25 25A cietvielu relejs ir elektroniska ierīce, kas paredzēta elektrisko slodžu vadībai bez mehāniska kontakta, nodrošinot efektīvu un uzticamu risinājumu rūpnieciskiem un sadzīves lietojumiem.

Šis relejs darbojas ar zemsprieguma vadības signālu (3-32 VDC) un var vadīt maiņstrāvas slodzes līdz 25 ampēriem, ar izejas spriegumu no 24 līdz 380 VCA. Tā konstrukcija bez kustīgām daļām novērš mehānisku nodilumu, paildzina kalpošanas laiku un samazina apkopi.

Galvenās īpašības

• Vadības ieeja: 3-32 VDC ar ieejas strāvu no 3 līdz 25 mA.
• Slodzes jauda: 25A ar izejas spriegumu 24-380 VCA.
• Zems sprieguma kritums aktīvā stāvoklī: 1.5V, kas uzlabo energoefektivitāti.
• Ātrs reakcijas laiks: 10 ms ieslēgšanai un izslēgšanai.
• Augsta izturība pret elektromagnētiskiem traucējumiem un vibrācijām.
• LED indikators darbības stāvokļa uzraudzībai.
• Kompakts un korozijizturīgs dizains ar stiprināšanu ar skrūvēm.
• Darbības temperatūras diapazons: -30 līdz 75 °C.

Tipiskie lietojumi

Šis relejs ir ideāli piemērots rezistīvu elektrisko ierīču vadībai, īpaši apkures sistēmām, piemēram, elektriskajiem kabeļiem un caurulēm. To bieži izmanto temperatūras kontroles instrumentos un rūpnieciskajā automatizācijā, lai precīzi un bez trokšņa ieslēgtu un izslēgtu slodzes.

Uzstādīšanas apsvērumi

• Ieteicams atstāt 3/2 strāvas rezervi attiecībā pret nominālo strāvu, lai izvairītos no pārslodzes.
• Slodzēm virs 5A ir svarīgi nodrošināt atbilstošu siltuma novadi, izmantojot īpašus siltuma radiatorus cietvielu relejiem.
• Saderīgs ar TTL, DTL un HTL integrētajām shēmām.

Atšķirības no mehāniskajiem relejiem

Atšķirībā no mehāniskajiem relejiem, SSR nav kustīgu daļu, tāpēc tas nerada troksni, dzirksteles un kontaktu nodilumu. Tas padara to klusāku, izturīgāku un piemērotu lietojumiem, kur nepieciešama ātra un bieža pārslēgšana.

Saderība un apkope

Šis relejs ir saderīgs ar plašu elektronisko un elektrisko sistēmu klāstu, ja tiek ievēroti strāvas un sprieguma parametri. Tā kā tam ir cieta konstrukcija bez mehāniska kontakta, tam nav nepieciešama bieža apkope.

• Vada elektriskās slodzes līdz 25A ar izejas spriegumu 24-380 VCA.
• Zemsprieguma vadības ieeja 3-32 VDC un strāva 3-25 mA.
• Ātrs pārslēgšanās laiks 10 ms ieslēgšanai un izslēgšanai.
• Bezkontakta konstrukcija lielākai izturībai un bez trokšņa.
• LED indikators darbības stāvoklim.
• Vienkārša uzstādīšana ar skrūvēm.
• Saderīgs ar TTL, DTL un HTL shēmām.
• Slodzēm virs 5A nepieciešama siltuma novade.
