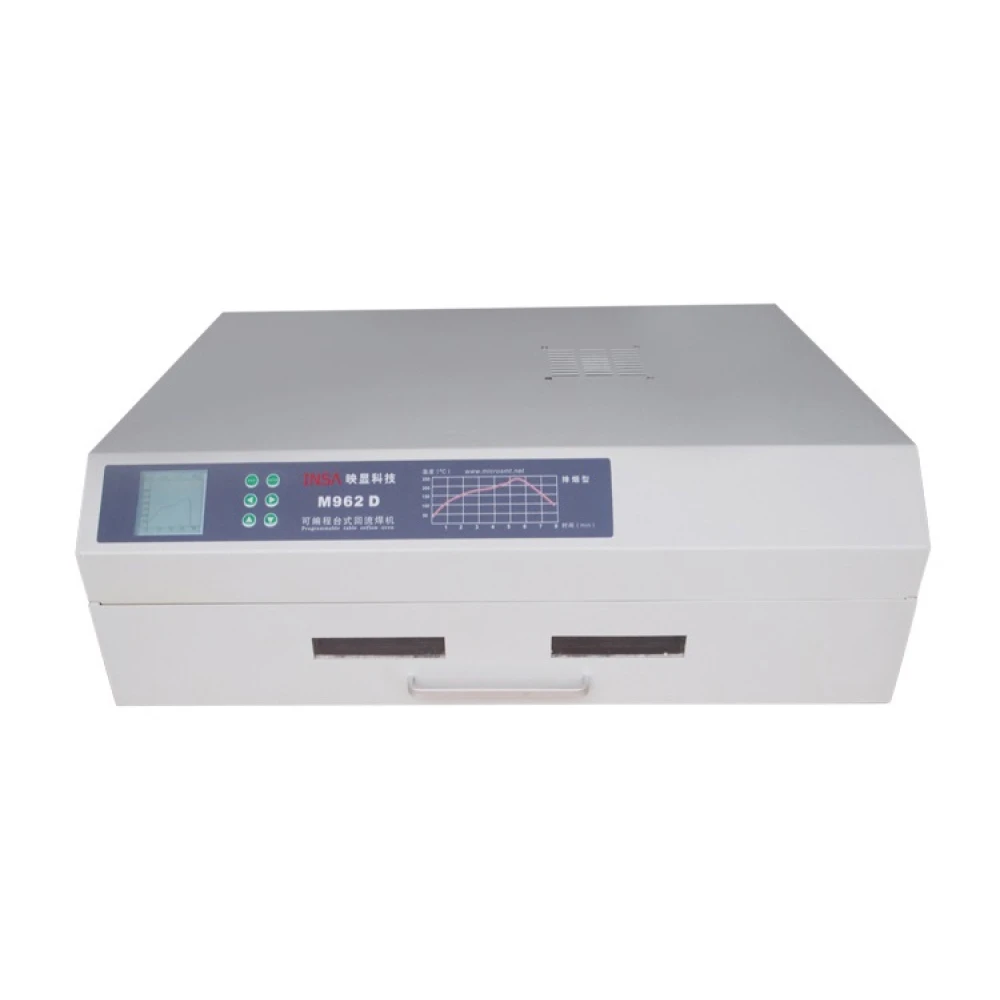

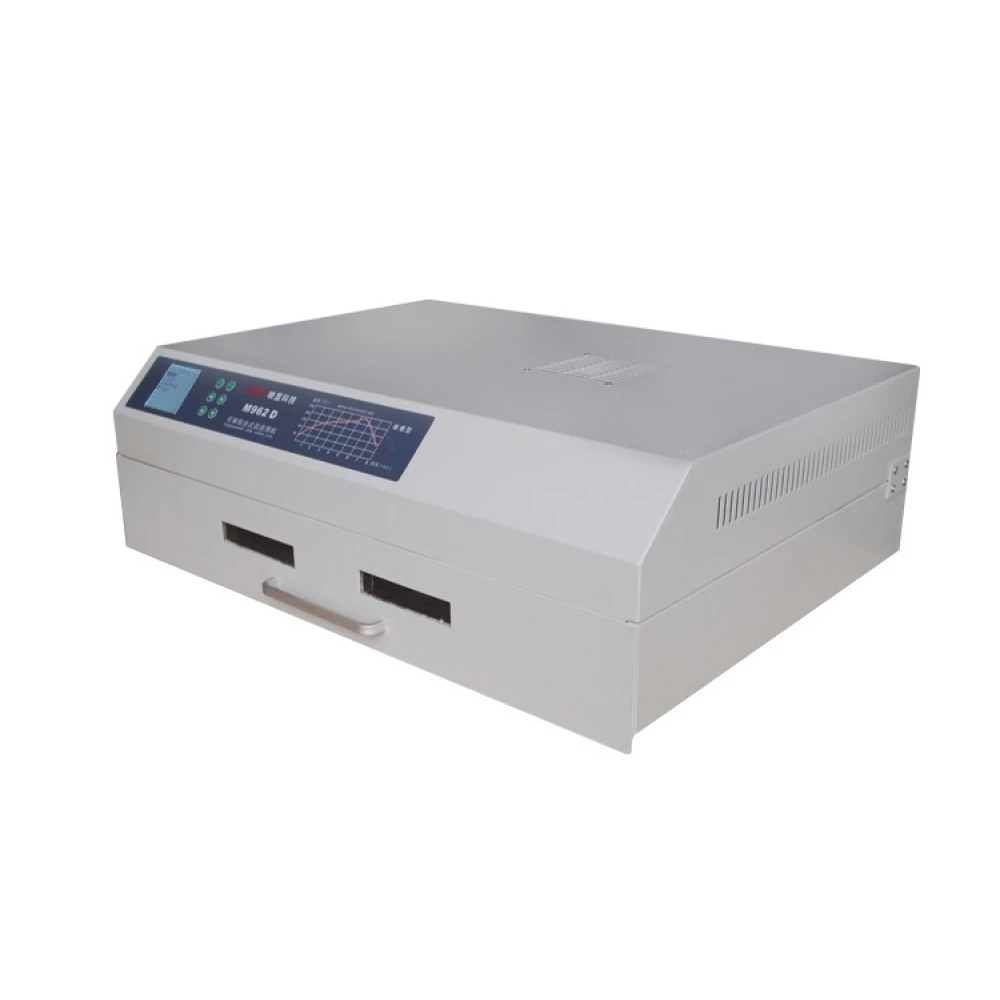

INSA M962D infrasarkano staru reflow krāsns ar automātisku vadību
Zīmols: Puhui
Ieskaitot PVN (Bez PVN: 680,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 789,89 € | -4% |
| 10+ | 773,43 € | -6% |
| 20+ | 740,52 € | -10% |
Produkta apraksts:
INSA M962D infrasarkano staru reflow krāsns ir moderns aprīkojums, kas paredzēts elektronisko SMD un BGA komponentu lodēšanas procesa automatizēšanai. Vadāma ar mikrokompiuteri, šī krāsns nodrošina pilnīgu un automātisku lodēšanas procesu, atvieglojot darbu un garantējot precīzus, vienmērīgus rezultātus, pateicoties ātrai infrasarkanā starojuma tehnoloģijai apvienojumā ar gaisa cirkulāciju.
Galvenās īpašības:
- Liela lodēšanas zona: Tās efektīvā lodēšanas zona ir 400 x 650 mm, ļaujot strādāt ar lielām platēm un palielinot iekārtas daudzpusību.
- Astoņi programmējami temperatūras profili: Ļauj izvēlēties un saglabāt dažādas temperatūras līknes, lai pielāgotos dažādiem lodēšanas veidiem un materiāliem, tostarp kontrolētām uzsildes un atdzesēšanas funkcijām.
- Liela jauda: Nominālā jauda ir 3300W, kas nodrošina ātru un vienmērīgu uzsildīšanu visā procesā.
- Ergonomisks un funkcionāls dizains: Ietver atvilktnes tipa darba virsmu, kas atvieglo vizuālu uzraudzību lodēšanas laikā. Lietotājam draudzīgs interfeiss ļauj vienkārši lietot iekārtu pat operatoriem bez pieredzes.
- Īpašas funkcijas: Atbalsta lodēšanas, žāvēšanas, siltuma uzturēšanas, ātras atdzesēšanas un pārstrādes procesus, ideāli piemērots komponentiem CHIP, SOP, PLCC, QFP un BGA.
- Elektriskā saderība: Darbojas ar AC110V līdz AC220V, 50-60Hz barošanu, pielāgojoties dažādām darba vidēm.
Tipiskie pielietojumi:
Šī krāsns ir ideāli piemērota uzņēmumiem un darbnīcām, kur nepieciešama augstas precizitātes lodēšana sērijveida ražošanā vai nelielās partijās. Tā ir īpaši noderīga bezsvina lodēšanai abpusējām platēm, BGA reballing, PCB plātņu termiskai novecošanai un elektronisko shēmu vispārējai apkopei.
Īsa lietošanas instrukcija:
- Ievietojiet lodējamo izstrādājumu uz darba virsmas un aizveriet atvilktni.
- Izvēlieties atbilstošo temperatūras profilu LCD izvēlnē, kas pieejama vairākās valodās, tostarp spāņu valodā.
- Uzsāciet automātisko lodēšanas ciklu, vizuāli sekojot procesam caur krāsns logu.
- Pēc procesa beigām krāsns veic automātisku atdzesēšanu, lai nodrošinātu lodējuma kvalitāti.
- Ja nepieciešams, var veikt pārstrādi, izmantojot papildu uzsildes funkciju.
Ieteikumi optimālai lietošanai:
- Iepriekš uzsildiet krāsni aukstā vai augsta mitruma vidē, lai uzlabotu lodēšanas kvalitāti.
- Izvairieties lodēt komponentus ar metāla ekranējumu vai tādus, kas iztur temperatūru zem 250°C.
- Lai uzlabotu kvalitāti, strādājot ar BGA, zem lodējamās detaļas novietojiet papildu 10x10 cm PCB plati.
Ikdienas apkope:
- Uzturiet darba virsmu un novērošanas logu tīru.
- Neizslēdziet krāsni uzreiz pēc lietošanas; pagaidiet, līdz tā pilnībā atdziest.
- Nodrošiniet labu iekārtas ventilāciju darbības laikā.
- Atvienojiet iekārtu no strāvas, ja to neplānojat lietot ilgāku laiku.
Pieejamība: Šobrīd šis produkts ir nav noliktavā un tiek pārdots tikai pēc pasūtījuma.
INSA M962D infrasarkano staru reflow krāsns ir uzticams un efektīvs risinājums elektroniskās lodēšanas procesiem, kuriem nepieciešama precizitāte un automatizēta vadība.
- Maksimālā efektīvā lodēšanas zona 400x650 mm lielākai daudzpusībai
- Astoņi programmējami temperatūras profili dažādiem lodēšanas veidiem
- Nominālā jauda 3300W ar ātru un vienmērīgu uzsildīšanu

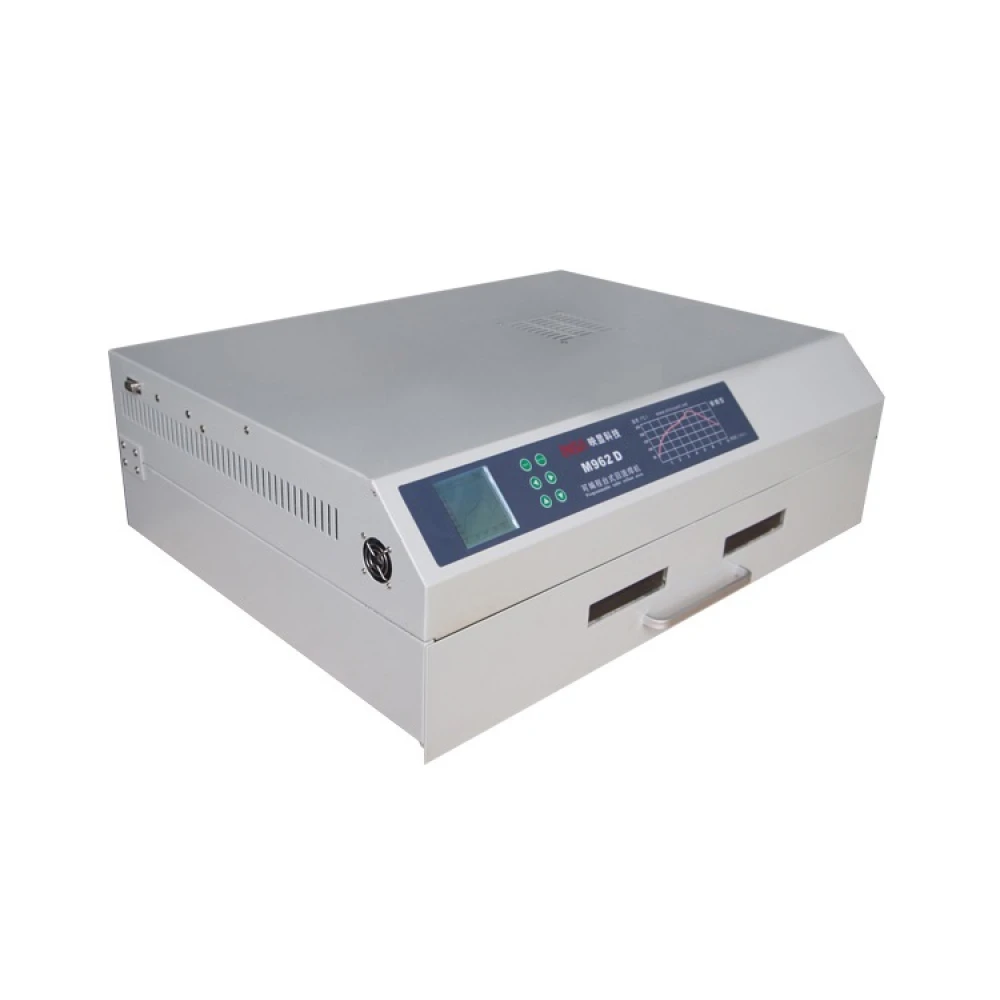

- Lietotājam draudzīgs interfeiss ar LCD ekrānu un daudzvalodu izvēlni
- Lodēšanas, žāvēšanas, siltuma uzturēšanas un ātras atdzesēšanas funkcijas
- Saderīga ar komponentiem CHIP, SOP, PLCC, QFP un BGA

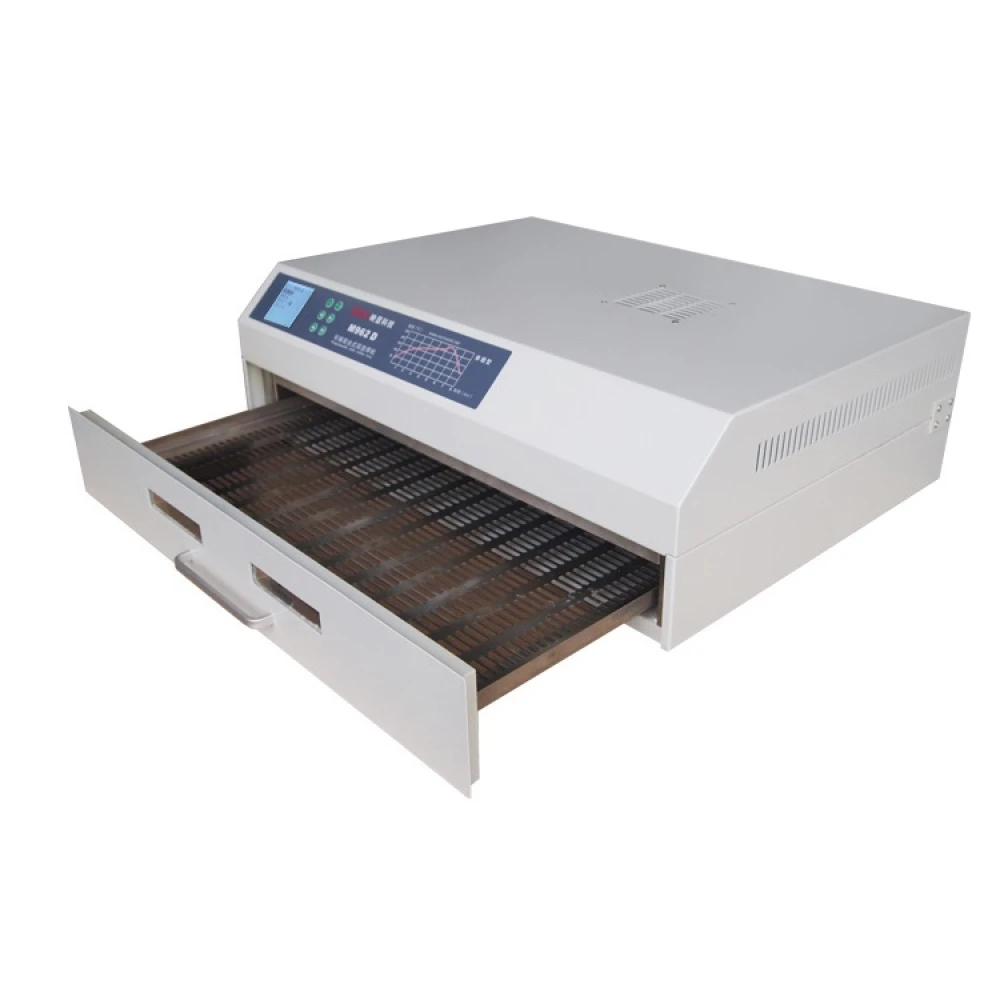

- Atvilktnes tipa darba virsmas dizains vizuālai procesa uzraudzībai
- Barošana AC110V~AC220V / 50~60Hz, pielāgojama dažādām vidēm
- Piemērota sērijveida ražošanai un nelielām partijām uzņēmumos un darbnīcās
- Vienkārša apkope ar ieteikumiem kalpošanas laika pagarināšanai
Klientu jautājumi un atbildes
Kādas priekšrocības piedāvā infrasarkanā sildīšanas sistēma salīdzinājumā ar tradicionālajām konvekcijas reflow krāsnīm INSA M962d modelī?
INSA M962d izmanto infrasarkano sildīšanu kombinācijā ar piespiedu ventilāciju. Tas nodrošina vienmērīgāku temperatūru un ātru siltuma pārnesi, kas uzlabo termiskā profila precizitāti. Tomēr jāņem vērā, ka IR starojums var būt mazāk efektīvs komponentiem, kas atrodas ēnā vai ir sakrauti, salīdzinot ar tikai karstā gaisa sistēmām.
Kādi ir iekšējie darba izmēri un kopējais INSA M962d reflow krāsns svars?
Efektīvā iekšējā lodēšanas zona ir 400 x 650 mm, kas ļauj apstrādāt vidēja un liela izmēra plates. Iekārtas svars ir aptuveni 28 kg. Šie rādītāji var nedaudz atšķirties atkarībā no ražošanas partijas.
Kāda apkope nepieciešama šai krāsnij un kāds ir tās aptuvenais kalpošanas laiks pie biežas lietošanas?
Pamata apkope ietver periodisku filtru un kameras tīrīšanu, IR sildelementu un ventilatoru pārbaudi. Pie mērenas slodzes IR lampu kalpošanas laiks pārsniedz 8000 h. Pārkaršana un netīrumu uzkrāšanās var šo periodu saīsināt.
Vai vienā reflow ciklā var vienlaikus apstrādāt vairākas neliela izmēra PCB?
Jā, ir iespējams ievietot vairākas mazas PCB, ja to kopējā platība nepārsniedz 400 x 650 mm un starp tām ir pietiekama atstarpe gaisa cirkulācijai. Ieteicams izmantot turētājus vai organizatorus, lai novērstu pārvietošanos procesa laikā.
Kādus komponentus var lodēt ar INSA M962D krāsni?
Var lodēt mazus un sarežģītus komponentus, piemēram, CHIP, SOP, PLCC, QFP un BGA, tostarp bezsvina lodēšanu un BGA reballing.
Kāds ir maksimālais lodēšanas laukums šai krāsnij?
Krāsns atbalsta maksimālo efektīvo lodēšanas laukumu 400 x 650 mm.
Kāds barošanas spriegums nepieciešams INSA M962D krāsnij?
Tā darbojas ar AC110V līdz AC220V, 50-60Hz barošanu.
Vai krāsnij ir iepriekš ieprogrammēti temperatūras profili?
Jā, tai ir astoņi programmējami temperatūras profili dažādiem lodēšanas procesiem un materiāliem.
Vai INSA M962D krāsni var iegādāties uzreiz?
Šobrīd produkts nav noliktavā un tiek pārdots tikai pēc pasūtījuma.
