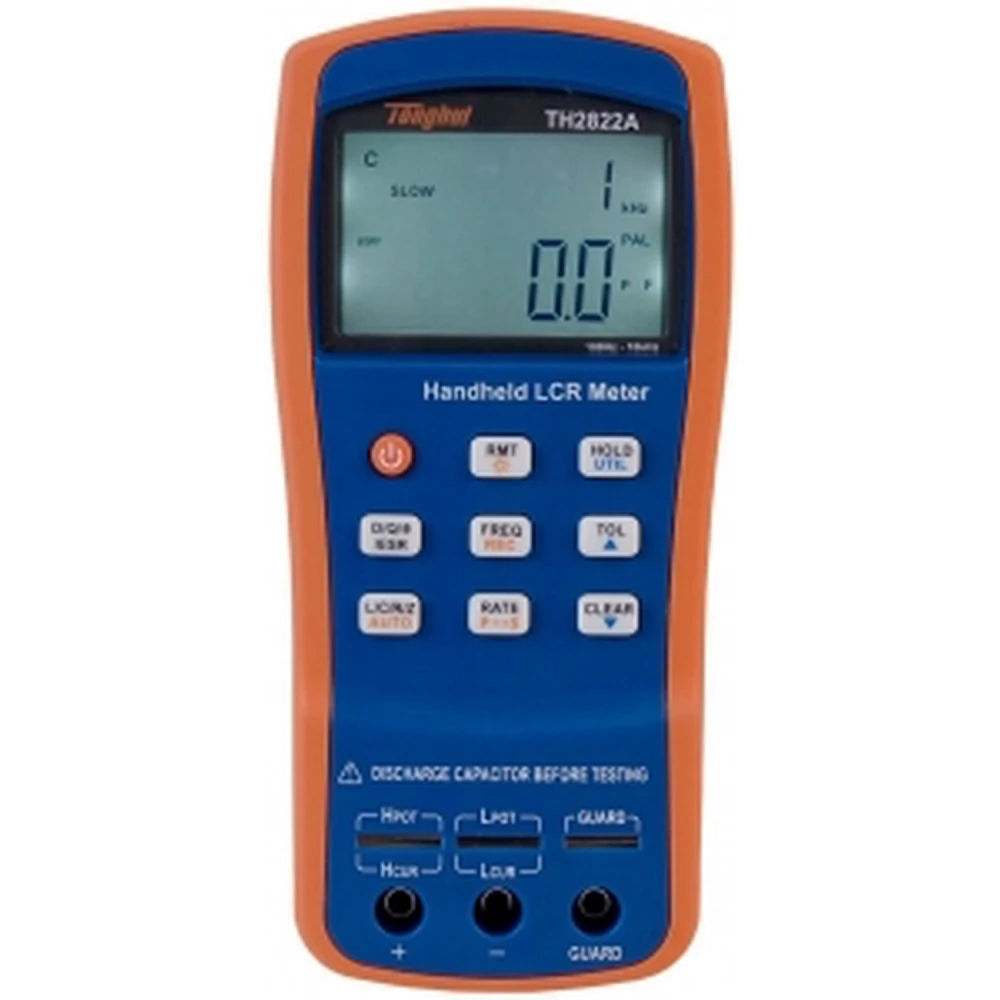

Portatīvs LCR mērītājs TH2822A kapacitātei un impedancei 100Hz-10kHz
Zīmols: Tonghui
Ieskaitot PVN (Bez PVN: 155,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 180,05 € | -4% |
| 10+ | 176,30 € | -6% |
| 20+ | 168,80 € | -10% |
Portatīvais LCR mērītājs TH2822A ir moderns instruments, kas paredzēts tādu elektrisko parametru kā induktivitāte (L), kapacitāte (C), pretestība (R) un impedance (Z) mērīšanai ar augstu precizitāti. Aprīkots ar izgaismotu LCD displeju, kas vienlaikus rāda primāros un sekundāros parametrus, šis mērītājs nodrošina ātru un skaidru datu nolasīšanu.
Tā kompaktais un vieglais dizains ar divkrāsu korpusu apvieno estētiku un funkcionalitāti, padarot lietošanu ērtu un efektīvu. TH2822A atbalsta testa frekvences līdz 10 kHz un piedāvā izkliedes koeficienta (D) izšķirtspēju 0.0001, ļaujot veikt īpaši precīzus mērījumus.
Galvenās īpašības
- 0.25% pamata mērījumu precizitāte
- Maksimālā testa signāla frekvence: 10 kHz
- 40,000 skaitījumu izšķirtspēja primārajiem parametriem
- Īpaši zems enerģijas patēriņš: tipiski 25 mA
- Inteliģenta Auto LCR funkcija automātiskiem mērījumiem
- Ātrs mērījumu ātrums: līdz 4 mērījumiem sekundē
- Inovatīva spaiļu konfigurācija: 5 spaiļu testa slots un 3 spaiļu banana savienotājs
- Automātiska atvērta ķēdes un īsslēguma korekcija
- Zema akumulatora indikators un konfigurējama automātiskā izslēgšanās
- Mini-USB interfeiss, kas saderīgs ar SCPI saziņai un attālinātai vadībai
Tipiski lietojumi
Šis mērītājs ir ideāli piemērots tehniķiem un entuziastiem, kas strādā ar elektroniskajiem komponentiem, īpaši SMD komponentiem, ļaujot precīzi mērīt kapacitāti, impedanci un citus būtiskus elektriskos parametrus elektronisko shēmu diagnostikai un izstrādei.
Turklāt tā saderība ar 4 spaiļu Kelvin knaiblēm (modeļi TH26009C un TH26029C) atvieglo mazu un virsmas montāžas komponentu mērīšanu.
Tehniskās specifikācijas
- Mērītie parametri: L, C, R, Z, D, Q, ESR
- Ekvivalentās shēmas režīmi: sērijveida un paralēlais
- Mērīšanas režīmi: manuāls un automātisks
- Mērīšanas ātrums: 4 mērījumi/sekundē (ātrs), 1.5 mērījumi/sekundē (lēns)
- Tolerances režīmi: 1%, 5%, 10%, 20% (20% nav pieejams TH2822)
- Ieejas aizsardzība: drošinātājs 0.1A / 250V
- Barošana: 9V sārma baterija (IEC 6LR61)
- Baterijas darbības laiks: līdz 16 stundām ar izslēgtu fona apgaismojumu
- Izmēri: 190mm x 90mm x 41mm
- Svars: 350g
- Darba apstākļi: 0°C līdz 40°C, relatīvais mitrums līdz 90%
- Drošības un EMC standarti: IEC 61010-1:2001; IEC 61326-2-1:2005
Saderība un programmatūra
TH2822A mērītājs ietver Mini-USB interfeisu savienojumam ar PC, nodrošinot datu saziņu un attālinātu vadību, izmantojot bezmaksas FastAccess programmatūru, kas pieejama ražotāja vietnē.
Pieejamības statuss
Pašlaik šis produkts ir nav noliktavā. Iesakām pārbaudīt pieejamību vēlāk vai apskatīt alternatīvus produktus mūsu veikalā.
- 0.25% pamata precizitāte uzticamiem mērījumiem
- Maksimālā testa frekvence 10 kHz dažādiem lietojumiem
- Izgaismots LCD displejs ar divu parametru attēlošanu
- Īpaši zems enerģijas patēriņš, līdz 16 stundām nepārtrauktas lietošanas
- Automātiskas funkcijas ātrai un vienkāršai mērīšanai
- Mini-USB interfeiss savienojumam un vadībai ar PC
- Automātiska atvērta ķēdes un īsslēguma korekcija lielākai precizitātei
- Saderīgs ar 4 spaiļu Kelvin knaiblēm SMD komponentiem
Klientu jautājumi un atbildes
Kādus galvenos komponentus var mērīt ar LCR Meter TH2822A un kādi ir tā mērījumu diapazoni?
TH2822A ļauj mērīt pasīvo komponentu induktivitāti (L), kapacitāti (C) un pretestību (R). Tipiskie diapazoni aptver no nanohenrijiem (nH) līdz henrijiem (H) induktivitātei, no pikofaradiem (pF) līdz milifaradiem (mF) kapacitātei un no miliohmiem (mΩ) līdz megaohmiem (MΩ) pretestībai, lai gan precīzās vērtības ir atkarīgas no konfigurācijas un konkrētajiem testiem.
Kādas savienojamības un datu pārsūtīšanas iespējas piedāvā šis mērītājs rezultātu reģistrēšanai vai analīzei PC?
TH2822A ir USB interfeiss, kas atvieglo datu pārsūtīšanu un attālinātu vadību no PC, ļaujot reģistrēt un analizēt rezultātus ar ražotāja nodrošināto saderīgo programmatūru.
Kāda ir TH2822A mērījumu precizitāte un kādos apstākļos šī specifikācija mainās?
TH2822A nodrošina pamata precizitāti 0,25%. Šī specifikācija var mainīties atkarībā no izvēlētā diapazona, apkārtējās temperatūras (parasti garantēta ap 23 °C ±5 °C) un testējamā komponenta veida. Ārpus šiem apstākļiem precizitāte var nedaudz pasliktināties.
Kāds ir nepārtrauktas lietošanas laiks ar standarta baterijām un kādas alternatīvas ir, ja nepieciešama lielāka autonomija?
Ar standarta baterijām TH2822A var darboties līdz 16 stundām nepārtraukti. Ja nepieciešama lielāka autonomija, TH2822C versija atbalsta saderīgas uzlādējamās baterijas, pagarinot darbības laiku atkarībā no to ietilpības.

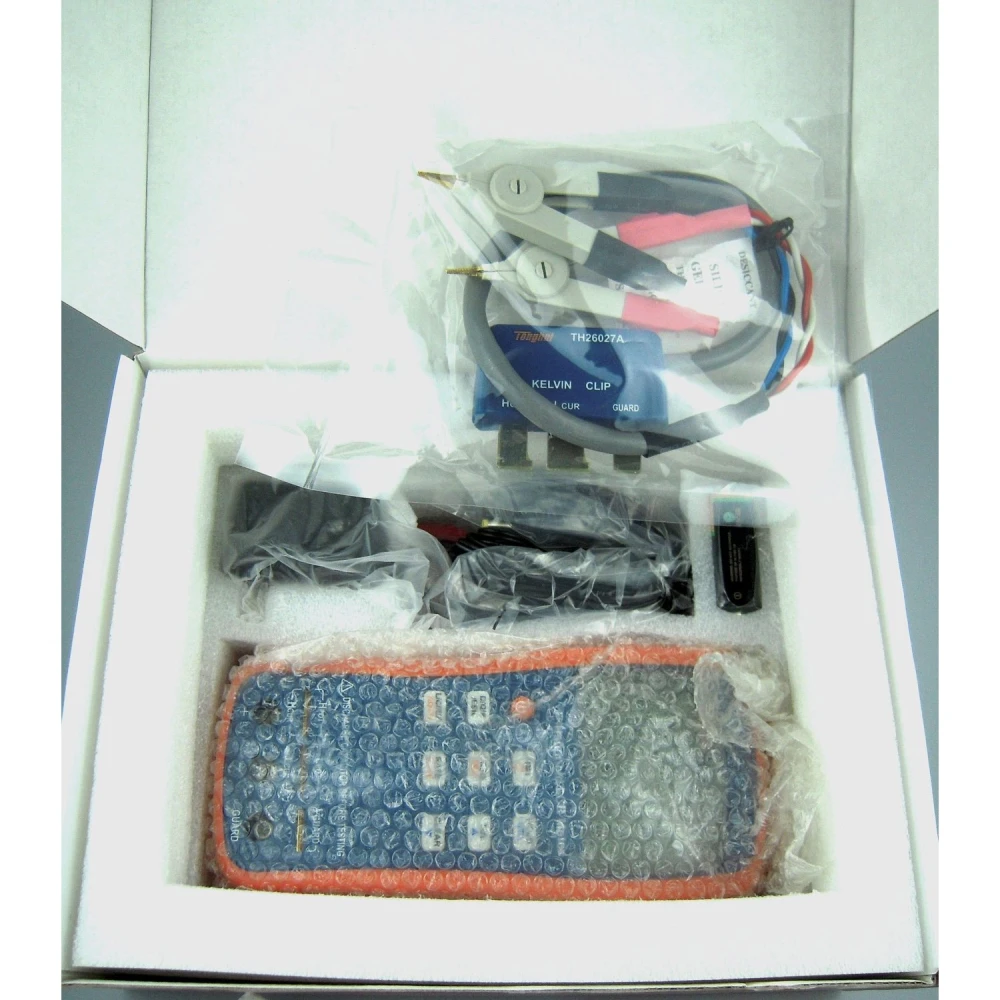

Kādi testēšanas zondes vai piederumi ir iekļauti kastē un kādas opcijas ir SMD komponentiem?
Iekārtā var būt standarta testēšanas zondes un, pēc izvēles, 4 termināļu Kelvin knaibles. SMD mērījumiem ieteicami TH26009C vai TH26029C knaibļu modeļi, kas ir saderīgi, bet ne vienmēr iekļauti visos komplektos; pirms pirkuma ieteicams pārbaudīt komplektāciju.
Kādus parametrus var mērīt portatīvais LCR mērītājs TH2822A?
Tas var mērīt induktivitāti (L), kapacitāti (C), pretestību (R), impedanci (Z), izkliedes koeficientu (D), kvalitātes koeficientu (Q) un ESR.
Kāda ir TH2822A maksimālā testa frekvence?
Maksimālā testa signāla frekvence ir 10 kHz.
Vai mērītājam ir kāda automātiska funkcija?
Jā, tam ir inteliģenta Auto LCR funkcija automātiskiem un ātriem mērījumiem.
Kādu bateriju izmanto TH2822A?
Tas izmanto 9V sārma bateriju (modelis IEC 6LR61) ar tipisku darbības laiku 16 stundas bez fona apgaismojuma.
Vai TH2822A pašlaik ir pieejams?
Pašlaik produkts nav noliktavā. Ieteicams pārbaudīt pieejamību vēlāk vai apskatīt alternatīvus produktus.
