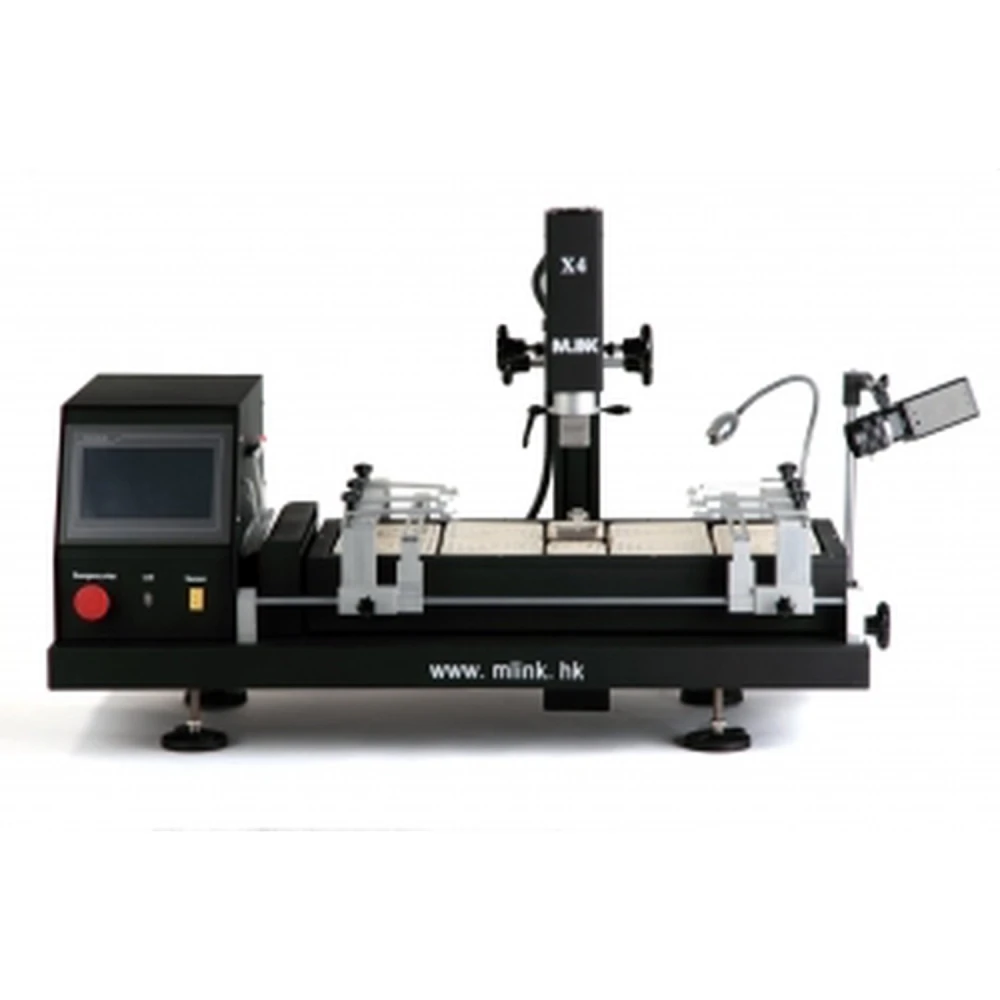

Mlink X4 BGA pārlodēšanas stacija profesionālai lodēšanai
Zīmols: Mlink
Ieskaitot PVN (Bez PVN: 1 299,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 1 508,92 € | -4% |
| 10+ | 1 477,48 € | -6% |
| 20+ | 1 414,61 € | -10% |
Estación reballing BGA con cámara Mlink X4 ir profesionāls instruments, kas paredzēts BGA komponentu lodēšanas un atlodēšanas darbiem ar augstu precizitāti un modernu vadību.
Šī stacija izceļas ar X, Y un Z asu pozicionēšanas sistēmu ar smalku regulēšanu un ātru pozicionēšanu, nodrošinot augstu precizitāti un efektīvu manevrētspēju delikātiem darbiem.

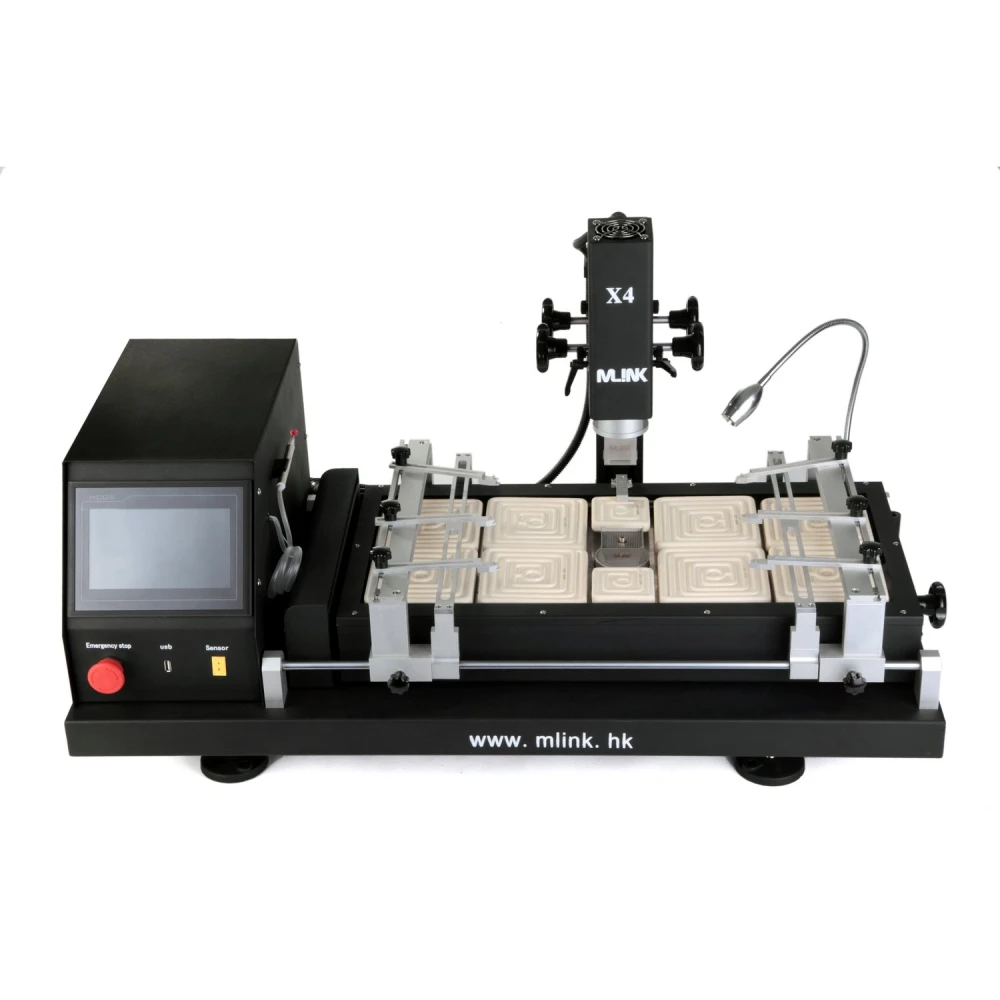

Tā ir aprīkota ar augstas izšķirtspējas skārienekrānu un PLC vadību, kas ļauj saglabāt vairākus darba profilus ar paroles aizsardzību un modificēšanas funkcijām. Turklāt tā ietver tūlītēju temperatūras līkņu analīzi optimālai procesa kontrolei.
Tajā ir trīs neatkarīgas sildīšanas zonas: divi karstā gaisa sildītāji (800W katrs) un infrasarkanais sildītājs (3900W) priekšsildīšanai. Tos var brīvi regulēt, lai vienlaikus kontrolētu temperatūru dažādās sekcijās, ar precizitāti ±3 °C, pateicoties augstas precizitātes K tipa termopārim un slēgtas cilpas vadības sistēmai.

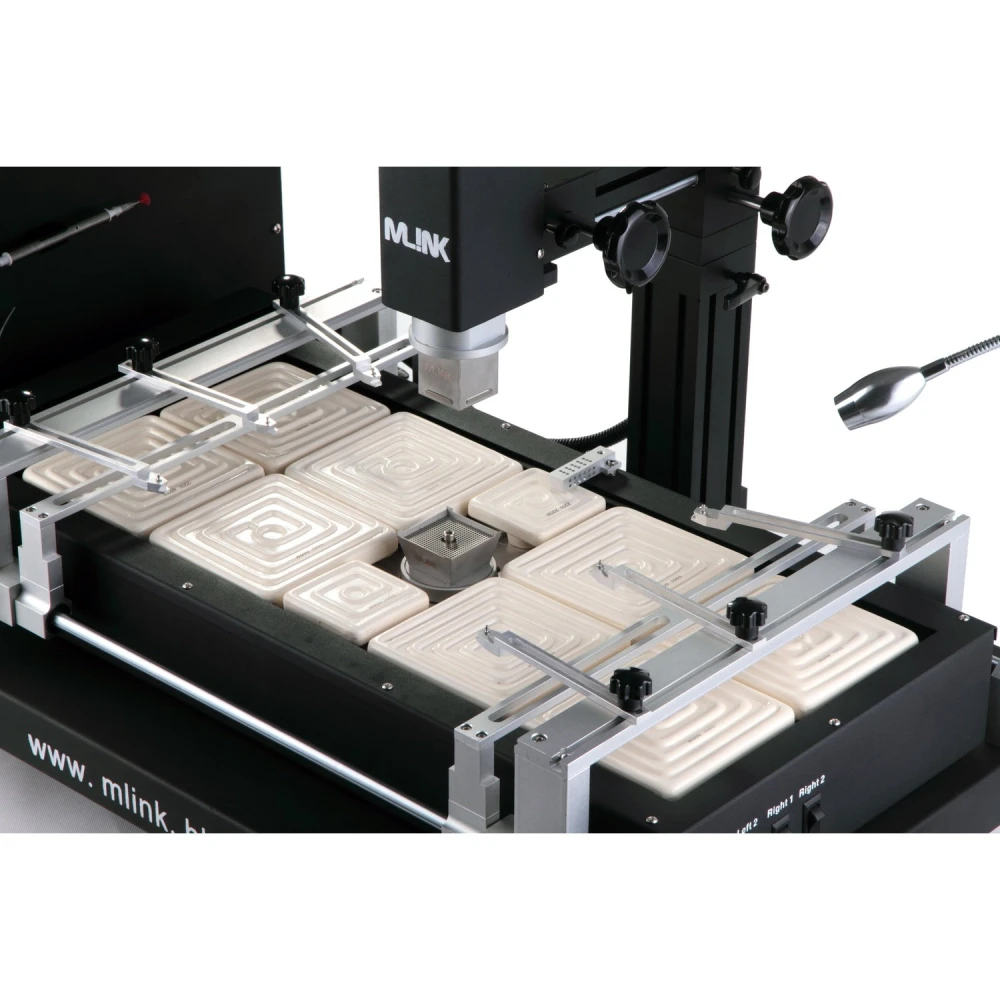

Stacija ietver plašu karstā gaisa sprauslu klāstu, kas griežas 360°, ar magnētiem ērtai uzstādīšanai un nomaiņai, kā arī apakšējo infrasarkano sildītāju, kas nodrošina vienmērīgu siltuma sadali PCB platē.

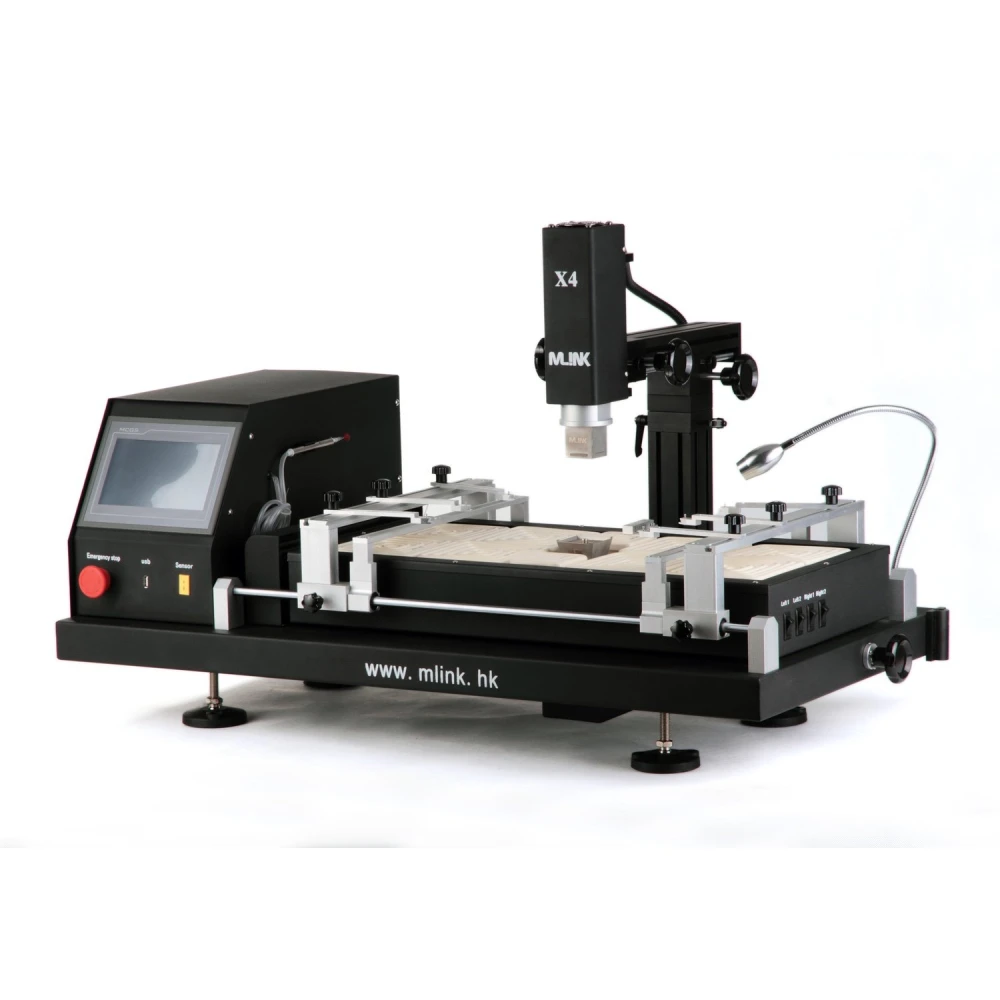

Plates nostiprināšanai tā izmanto V veida rievu ar elastīgu balstu, kas pasargā PCB no deformācijas sildīšanas un dzesēšanas laikā, un ir saderīga ar jebkura izmēra BGA iepakojumu. Šķērsplūsmas ventilators ātri atdzesē plati, lai uzlabotu efektivitāti, un tai ir iebūvēts vakuuma sūknis un ārējs sūkšanas pildspalvas rīks mikroshēmu ātrai pārvietošanai.

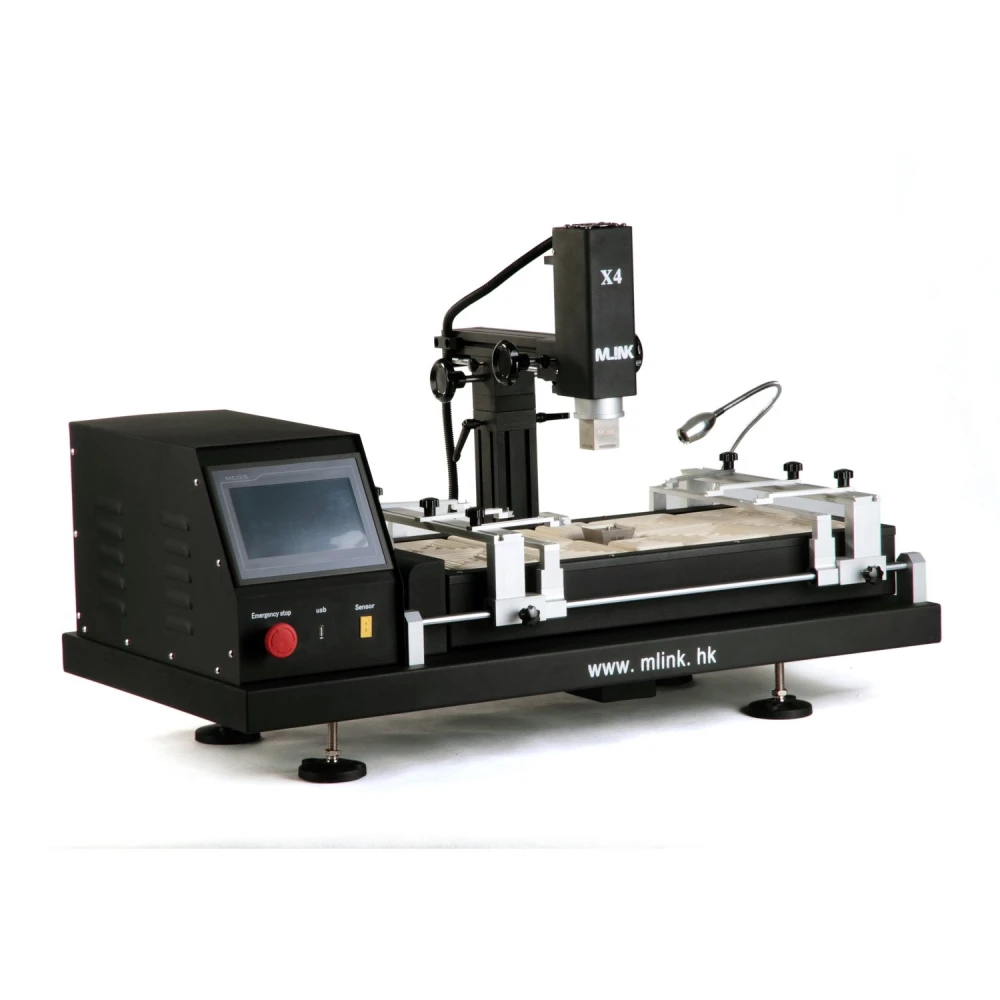

CCD redzes sistēma nodrošina kritisku vizuālu kontroli lodēšanas un atlodēšanas procesa laikā, garantējot precīzus un uzticamus rezultātus. Tās lielā sildīšanas zona ir piemērota jebkura izmēra platēm, tostarp klēpjdatoriem, spēļu konsolēm (Xbox, PS3), serveriem un liela formāta viedtelevizoriem.
Stacija atbilst CE sertifikācijai un ietver drošības ierīces, piemēram, avārijas apturēšanu, automātisku izslēgšanos kļūmes gadījumā un dubultu aizsardzību pret pārkaršanu.
Galvenās īpašības:
- Kopējā jauda: 5600W
- Sildītāji: augšējais 800W, otrais 800W, infrasarkanais 3900W
- Barošanas avots: AC 220V ±10%, 50/60Hz
- Izmēri: 940×550×500 mm
- Neatkarīga temperatūras kontrole ar precizitāti ±3°C
- PCB balsts regulējams jebkurā virzienā ar V veida rievu un universālu piederumu
- Saderīgs PCB izmērs: maksimums 570×370 mm, minimums 20×20 mm
- Skārienvadība ar jutīgu temperatūras moduli un saderība ar PLC Mitsubishi Fx2n
- Neto svars: 70 kg
Tipiskie lietojumi:
Piemērota elektronisko plates remontam un reballing profesionālās nozarēs, kur nepieciešama augsta precizitāte, piemēram, klēpjdatoru, videospēļu konsoļu, serveru un lielu elektronisko ierīču remontā.
Tās kamera un CCD redzes sistēma atvieglo procesa vizuālo kontroli, uzlabojot kvalitāti un samazinot kļūdas BGA komponentu lodēšanā.
Saderība:
Saderīga ar plašu plates un BGA komponentu klāstu, tostarp lielām ierīcēm, piemēram, klēpjdatoriem, Xbox un PS3 konsolēm, serveriem un viedtelevizoriem.
- 5600W kopējā jauda efektīvai sildīšanai
- Trīs neatkarīgas sildīšanas zonas ar precīzu ±3°C kontroli
- HD skārienekrāns ar PLC vadību un aizsargātiem lietotāju profiliem
- CCD redzes sistēma vizuālai uzraudzībai lodēšanas laikā
- Regulējams V veida PCB balsts deformācijas novēršanai
- Iebūvēts vakuuma sūknis un sūkšanas pildspalva ātrai detaļu pārvietošanai
- Plaša saderība ar lielām platēm un dažādām ierīcēm
- CE sertifikācija un moderni drošības risinājumi
- Kompakti izmēri 940×550×500 mm un svars 70 kg
- Saderīga ar PLC Mitsubishi Fx2n un jutīgu temperatūras vadību
Klientu jautājumi un atbildes
Kādas atšķirīgas funkcijas piedāvā Mlink X4 stacija salīdzinājumā ar citām līdzīgām BGA pārlodēšanas stacijām?
Mlink X4 stacija ietver precīzu regulēšanu X, Y un Z asīs ar lineārajām vadotnēm, augstas izšķirtspējas skārienekrānu ar PLC vadību, vairāku profilu saglabāšanu un temperatūras līkņu analīzi reāllaikā. Tā piedāvā trīs neatkarīgas sildīšanas zonas (divas ar karsto gaisu un viena infrasarkanā), K tipa termopāri augstai precizitātei un maināmas karstā gaisa sprauslas ar 360° rotāciju. Šie elementi apvieno precizitāti, daudzpusību un drošību salīdzinājumā ar standarta modeļiem ar tradicionālāku vadību.
Kādi ir Mlink X4 galvenie materiāli un izmēri? Kas ir iekļauts kastē, iegādājoties iekārtu?
Galvenā konstrukcija parasti ir izgatavota no tērauda un alumīnija, lai apvienotu izturību un siltuma izkliedi. Šāda tipa staciju tipiskie izmēri ir ap 600 x 650 x 500 mm, bet svars — 40 līdz 60 kg, lai gan ieteicams pārbaudīt precīzas vērtības tehniskajā specifikācijā. Kastē parasti ietilpst: stacija, kamera, karstā gaisa sprauslas, K tipa termopāris, savienojuma kabeļi un lietotāja rokasgrāmata.
Kādām elektriskajām prasībām un saderībai jāatbilst manai darbnīcai, lai uzstādītu šo staciju?
Stacija parasti darbojas ar 220 V AC, 50/60 Hz, ar aptuvenu patēriņu 3000 W. Ir būtiski nodrošināt elektrolīniju ar zemējumu un vismaz 15 A strāvas kapacitāti. Pateicoties regulējamai pamatnei, tā ir saderīga ar dažādiem PCB izmēriem. Ja nepieciešams strādāt ar īpašiem čipiem/korpusiem, jāpārbauda sprauslu saderība.
Kāda apkope nepieciešama un kā var nodrošināt ilgāku iekārtas kalpošanas laiku?
Ieteicams uzturēt tīrus karstā gaisa filtrus un periodiski pārbaudīt savienotājus un termopārus. Lineārās vadotnes jāieeļļo saskaņā ar ražotāja norādījumiem. Nedrīkst darbināt ārpus ieteicamā apkārtējās vides temperatūras diapazona (15–35 °C) un nedrīkst pārslogot platformu. Sprauslas un sildītāju rezistori jānomaina atbilstoši nodilumam.
Kāda garantija attiecas uz Mlink X4 staciju un vai ir pieejamas rezerves daļas tās galvenajām komponentēm?
Ražotājs parasti piedāvā standarta 12 mēnešu garantiju ražošanas defektiem. Sprauslas, termopāri un sildelementi ir patēriņa detaļas, kurām rezerves daļas ir pieejamas pēc pieprasījuma. Konkrētām detaļām (ekrāns, PLC) pieejamība jāpārbauda pie izplatītāja. Tehniskais atbalsts ir atkarīgs no iegādes kanāla un var atšķirties atkarībā no reģiona.
Kāda temperatūras kontrole ir Mlink X4 stacijai?
Stacija izmanto slēgtas cilpas temperatūras kontroli ar augstas precizitātes K tipa termopāri, nodrošinot ±3°C precizitāti sildīšanas zonās.
Kādiem PCB izmēriem šī stacija ir piemērota?
Tā ir saderīga ar PCB platēm no minimālā 20×20 mm līdz maksimālajam 570×370 mm izmēram, tostarp lielām platēm, piemēram, klēpjdatoriem un konsolēm.
Kādas funkcijas piedāvā iebūvētā kamera?
Iebūvētā CCD kamera ļauj vizuāli uzraudzīt lodēšanas un atlodēšanas procesu, atvieglojot precīzu kontroli un kļūdu noteikšanu reballing laikā.
Vai stacijai ir drošības sistēmas?
Jā, tai ir CE sertifikācija, avārijas apturēšana, automātiska izslēgšanās kļūmes gadījumā un dubulta aizsardzība pret pārkaršanu, lai nodrošinātu lietotāja un iekārtas drošību.
Vai tā ir saderīga ar PLC sistēmām?
Jā, tā ir saderīga ar PLC Mitsubishi Fx2n, ļaujot veikt modernu un pielāgotu lodēšanas procesu kontroli.
