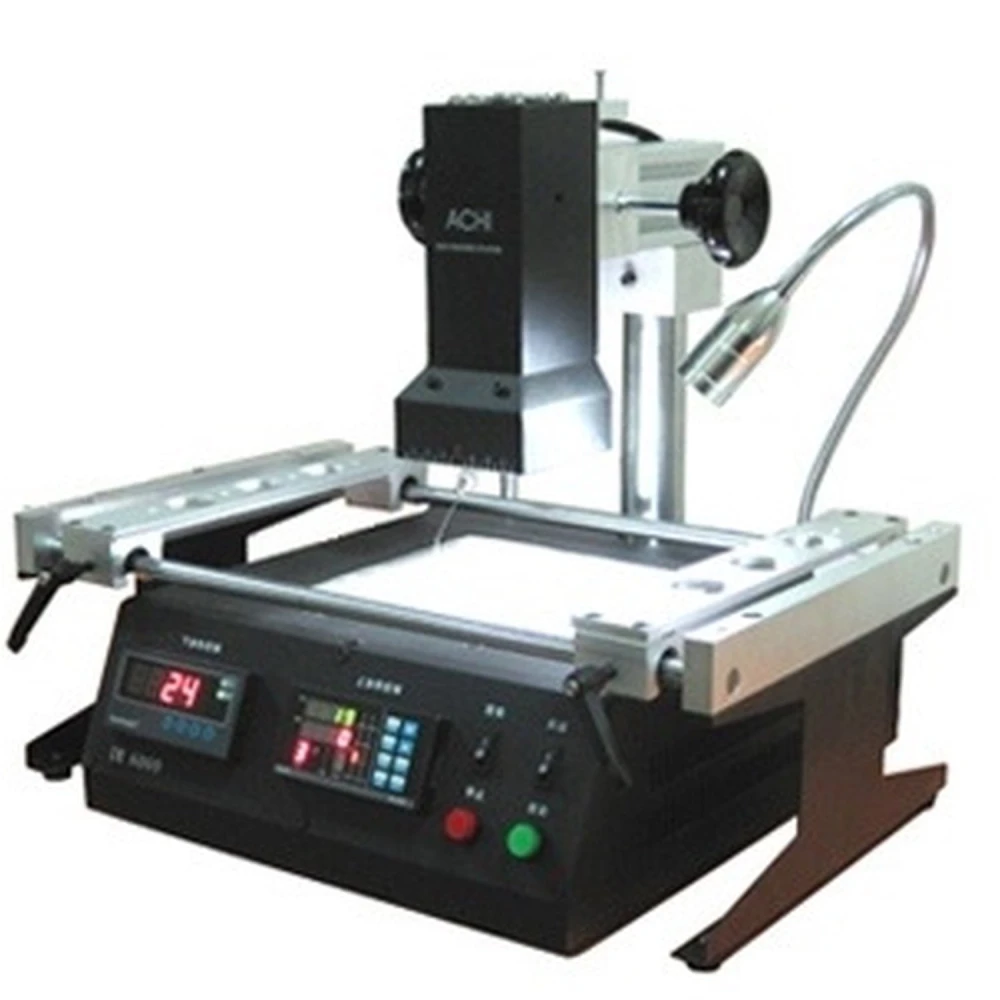

Achi IR6000 infrasarkanā lodēšanas stacija elektronisko plašu rework
Zīmols: Achi
Ieskaitot PVN (Bez PVN: 650,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 755,04 € | -4% |
| 10+ | 739,31 € | -6% |
| 20+ | 707,85 € | -10% |
Achi IR6000 infrasarkanā lodēšanas stacija ir specializēts rīks vidēja izmēra drukāto shēmu plašu rework darbiem. Tā izmanto infrasarkano starojumu, lai uzsildītu lodējumu, nodrošinot efektīvu un kontrolētu procesu gan komponentu, piemēram, BGA, QFP un citu tipu, lodēšanai, gan atlodēšanai.
Tās 180×180 mm apakšējais sildītājs nodrošina vienmērīgu uzsildīšanu plašā laukumā, samazinot termisko deformāciju, kas var rasties ar lokāliem sildītājiem. Turklāt tā piedāvā astoņus programmējamus temperatūras profilus, kas ļauj izvēlēties piemērotu lodēšanas režīmu dažādiem lodmetāliem, tostarp bezsvina.
Achi IR6000 galvenās īpašības
- Salokāms galds ar kustīgiem balstiem: atvieglo stabilu plašu nostiprināšanu un montāžu procesa laikā.
- Kustīgs augšējais sildītājs: to var regulēt vertikāli un horizontāli precīzai pozicionēšanai.
- Iebūvēts LED apgaismojums: izgaismo lodēšanas punktu labākai redzamībai un precizitātei.
- Temperatūras sensors darba zonā: uzstādīts uz elastīga turētāja, lai to varētu vērst uz vajadzīgo vietu.
- Neatkarīga temperatūras kontrole: augšējam un apakšējam sildītājam, izmantojot termopārus ar augstu precizitāti (±0.5%).
- Akustiska trauksme: brīdina, kad augšējais sildītājs sasniedz iestatīto temperatūru.
- Programmējami temperatūras profili: ļauj pielāgot procesu dažādiem lodmetāliem un komponentiem.
- PC savienojums caur RS-232 portu: uzlabotai kontrolei un uzraudzībai.
- Slēgtas cilpas kontrole: nodrošina precīzu un nemainīgu uzsildīšanu.
Tehniskās specifikācijas
- Sildītāja tips: keramisks
- Spriegums: 220 V
- Augšējais sildītājs: infrasarkanais, 80 × 80 mm, 500 W
- Apakšējais sildītājs: infrasarkanais, 180 × 180 mm, 800 W
- Kopējā jauda: 1350 W
- Temperatūras kontrole: neatkarīga augšējam un apakšējam sildītājam, ar trauksmi augšējam
- Maksimālais piemērojamais čipa izmērs: 70 × 70 mm
- Maksimālais piemērojamais PCB izmērs: 400 × 305 mm
- Maksimālā uzsildīšanas temperatūra: 400°C
- Izmēri: 475 × 480 × 420 mm
- Svars: 18 kg
Tipiskie pielietojumi
Šī stacija ir ideāli piemērota elektronikas remonta darbnīcām, īpaši plašu rework un lodēšanas darbiem ar BGA un QFP komponentiem. Tās precizitāte un kontrole ļauj strādāt ar videospēļu konsolēm, sadzīves elektroniku un sarežģītu shēmu apkopi.
Saderība
Saderīga ar drukātām shēmu platēm līdz 400 × 305 mm un čipiem ar maksimālo izmēru 70 × 70 mm. Atbalsta tradicionālo un bezsvina lodēšanu, pateicoties regulējamiem temperatūras profiliem.
Komplektā ietilpst
- Achi IR6000 lodēšanas stacija
- Datu kabelis
- Termopāris ar montāžas turētāju
- Lietotāja rokasgrāmata
- CD ar programmatūru kontrolei un konfigurācijai
- Salokāms galds ar kustīgiem balstiem stabilai nostiprināšanai
- Regulējams augšējais sildītājs vertikāli un horizontāli
- Iebūvēts LED apgaismojums lodēšanas zonā
- Temperatūras sensors ar elastīgu turētāju precizitātei
- Neatkarīga temperatūras kontrole ar akustisku trauksmi
- Astoņi programmējami temperatūras profili
- PC savienojums caur RS-232 portu uzlabotai kontrolei
- Keramiskie infrasarkanie sildītāji ar lielu jaudu
- Saderīga ar platēm līdz 400x305 mm un čipiem 70x70 mm
- Maksimālā temperatūra 400°C dažādiem pielietojumiem
Klientu jautājumi un atbildes
Kādas priekšrocības ACHI IR6000 divkāršā infrasarkanā sildītāja sistēma piedāvā salīdzinājumā ar karstā gaisa lodēšanas stacijām BGA darbos?
ACHI IR6000 izmanto augšējo un apakšējo infrasarkano sildītāju, tāpēc tā samazina gaisa plūsmu un novērš mazu komponentu pārvietošanos, kā arī vienmērīgāk uzsilda jutīgas detaļas, piemēram, BGA un QFP. Atšķirībā no karstā gaisa tā samazina fizisku bojājumu vai komponentu nokrišanas risku, nodrošinot labāku siltuma izkliedi lielās zonās (līdz 180 × 180 mm). Tā ir ideāli piemērota daudzslāņu PCB ar jutību pret termisko gradientu.
Kādi ir ACHI IR6000 izmēri un aptuvenais svars, un kādi piederumi ir iekļauti kastē?
ACHI IR6000 aptuvenie izmēri ir 470 × 440 × 320 mm, un tās svars ir ap 13 kg. Kastē parasti ir: galvenā stacija, regulējami kustīgie balsti, termopāra zonde, integrēta LED lampa, barošanas kabelis un pamata rokasgrāmata. Ieteicams pārbaudīt precīzu komplektāciju pie piegādātāja, jo saturs var atšķirties atkarībā no partijas.
Kāda profilaktiskā apkope nepieciešama ACHI IR6000 un kāds ir tās keramikas sildelementu paredzamais kalpošanas laiks?
Ieteicamā profilaktiskā apkope ietver virsmu un sensoru regulāru tīrīšanu, elektrisko savienojumu pārbaudi un termopāra kontroli. Keramikas sildelementu kalpošanas laiks parasti ir no 2000 līdz 5000 stundām normālas lietošanas apstākļos, atkarībā no ventilācijas un termiskajiem cikliem. Ieteicams izvairīties no triecieniem un starojuma atveru bloķēšanas.
Kādas darbības problēmas ir biežākās ACHI IR6000 un kā tās ieteicams risināt?
Visbiežāk ziņotās problēmas ir negaidītas temperatūras svārstības, ko izraisa vaļīgi vai netīri termopāri, un pārkaršanas brīdinājumi sliktas ventilācijas dēļ. Ieteicams regulāri pārbaudīt un tīrīt savienojumus un sensorus. Ja stacija neieslēdzas, pārbaudiet drošinātājus un to, vai 220 V līnija ir stabila. Komponentu nomaiņai jāatbilst ražotāja specifikācijām.
Kāda tipa platēm ir piemērota Achi IR6000?
Tā ir piemērota vidēja izmēra drukātām shēmu platēm, tostarp BGA, QFP un citiem tipiem, ar maksimālo PCB izmēru 400x305 mm.
Vai stacija ļauj lodēt ar bezsvina lodmetālu?
Jā, tai ir astoņi programmējami temperatūras profili, kas ļauj strādāt ar tradicionālo un bezsvina lodmetālu.
Kā tiek kontrolēta temperatūra Achi IR6000?
Temperatūra tiek kontrolēta neatkarīgi augšējam un apakšējam sildītājam ar termopāriem, ar precizitāti ±0.5% un akustisku trauksmi augšējam sildītājam.
Vai staciju var pieslēgt datoram?
Jā, stacija tiek pieslēgta PC caur RS-232 portu uzlabotai kontrolei un uzraudzībai.
Kādi piederumi ir iekļauti stacijā?
Tiek iekļauts datu kabelis, termopāris ar montāžas turētāju, lietotāja rokasgrāmata un CD ar programmatūru.
