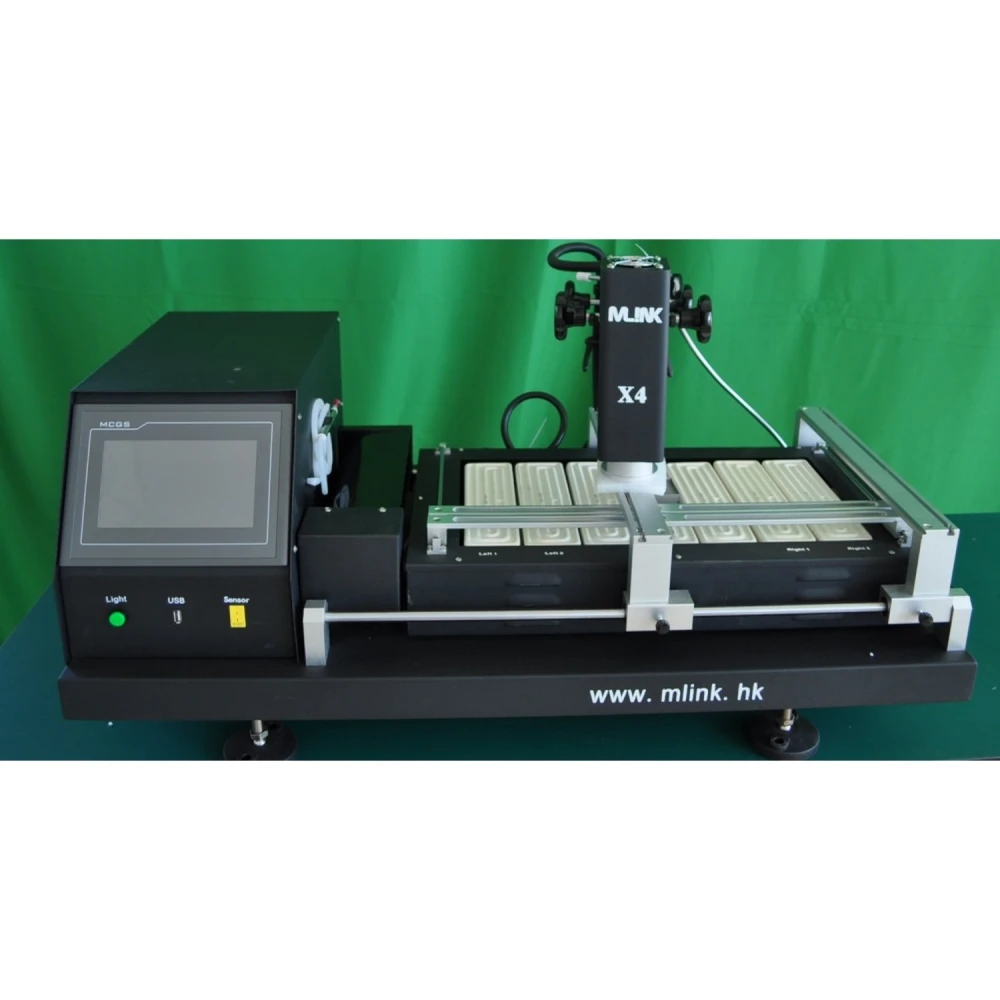

BGA reballing stacija Mlink X4 ar skārienvadību un augstu precizitāti
Zīmols: Mlink
Ieskaitot PVN (Bez PVN: 1 199,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 1 392,76 € | -4% |
| 10+ | 1 363,74 € | -6% |
| 20+ | 1 305,71 € | -10% |
BGA reballing stacija Mlink X4 ir profesionāls instruments, kas paredzēts BGA komponentu lodēšanas un reballing darbiem ar augstu precizitāti un efektivitāti. Šī stacija apvieno modernu tehnoloģiju un izturīgu konstrukciju, lai nodrošinātu optimālus rezultātus elektronikas remontā un ražošanā.
Tā ir aprīkota ar liner slīdes sistēmu, kas ļauj veikt precīzus regulējumus un ātru pozicionēšanu X, Y un Z asīs, nodrošinot manevrētspēju un precizitāti katrā darbībā. Augstas izšķirtspējas skārienekrāns ar PLC vadību ļauj saglabāt vairākus darba profilus, aizsargāt tos ar paroli un viegli mainīt parametrus. Turklāt tas ietver tūlītēju temperatūras līkņu analīzi detalizētai kontrolei.
Mlink X4 ir trīs neatkarīgas sildīšanas zonas: divi karstā gaisa sildītāji un viens infrasarkanais sildītājs priekšsildīšanai. Temperatūra tiek kontrolēta ar precizitāti ±3 °C. Augšējais sildītājs ir brīvi regulējams, savukārt otrais var pārvietoties vertikāli. Apakšējais IR sildītājs nodrošina vienmērīgu siltuma sadalījumu PCB platei.
Tā piedāvā dažādas karstā gaisa sprauslas, kas griežas 360° un ir viegli uzstādāmas, pateicoties magnētiem, ar pieejamām pielāgotām opcijām. Stacija izmanto augstas precizitātes K tipa termopārus ar slēgtas cilpas vadību un automātisku temperatūras kompensāciju, integrējot PLC moduli precīzai kontrolei.
Tās pozicionēšanas sistēmā ir V veida rieva un universāls regulējams balsts, lai aizsargātu PCB plati no deformācijas sildīšanas vai dzesēšanas laikā, un tā ir saderīga ar jebkura izmēra BGA korpusu.
Lai uzlabotu efektivitāti, tajā ir jaudīgs šķērsplūsmas ventilators, kas ātri atdzesē plati, kā arī integrēts vakuuma sūknis un ārējs sūkšanas pildspalvas instruments mikroshēmu ātrai pārvietošanai.
Stacijai ir preventīvas trauksmes pēc atlodēšanas un lodēšanas procesu pabeigšanas, CE sertifikāts, avārijas apturēšanas poga un automātiska aizsardzība pret kļūmēm vai dubultu pārkaršanu.
CCD redzes sistēma nodrošina precīzu vizuālu kontroles procesu kušanas laikā BGA lodēšanas un atlodēšanas laikā, garantējot kvalitāti un precizitāti.
Tās plašā sildīšanas zona ir piemērota jebkura izmēra platēm, tostarp klēpjdatoriem, spēļu konsolēm (Xbox, PS3), serveru platēm un liela formāta viedtelevizoriem.
Galvenās tehniskās īpašības:
- Kopējā jauda: 5600W
- Augšējais sildītājs: 800W
- Apakšējais sildītājs: 2º calentador 800W + 3º calentador IR 3900W
- Barošana: AC 220V ±10%, 50/60Hz
- Izmēri: 940 x 550 x 500 mm
- Pozicionēšana: V veida rieva ar regulējamu universālu balstu
- Temperatūras kontrole: K tipa sensors, slēgta cilpa, precizitāte ±3°C
- Maksimālais PCB izmērs: 570 x 370 mm; minimālais 20 x 20 mm
- Elektriskā vadība: jutīgs temperatūras kontroles modulis + Taivānas skārienekrāns + saderīgs ar PLC Mitsubishi Fx2n
- Neto svars: 70 kg
Tipiskie lietojumi un saderība
BGA reballing stacija Mlink X4 ir ideāli piemērota tehniķiem un profesionāļiem, kuriem nepieciešams veikt BGA mikroshēmu lodēšanu, atlodēšanu un reballing ar augstu precizitāti un kontroli. Tā ir saderīga ar lielām elektroniskajām platēm un sarežģītām ierīcēm, piemēram, klēpjdatoriem, spēļu konsolēm, serveriem un viedtelevizoriem.
Tās uzlabotā temperatūras kontroles un redzes sistēma nodrošina drošu un efektīvu darbu, atvieglojot elektronikas remontu un ražošanu profesionālā vidē.
- Kopējā jauda 5600W ātrai un vienmērīgai uzsildīšanai
- Trīs neatkarīgas sildīšanas zonas ar ±3°C kontroli
- Augstas izšķirtspējas skārienekrāns ar PLC vadību un aizsargātiem profiliem
- CCD redzes sistēma precīzai lodēšanas procesa uzraudzībai
- Regulējams balsts ar V veida rievu PCB plātņu nostiprināšanai un aizsardzībai
- Integrēts šķērsplūsmas ventilators un vakuuma sūknis lielākai efektivitātei
- Saderīga ar lielām platēm līdz 570x370 mm un maziem komponentiem
- CE sertifikācija un drošības sistēmas ar avārijas apturēšanu
Klientu jautājumi un atbildes
Kādas ir galvenās Mlink X4 stacijas funkcijas un priekšrocības salīdzinājumā ar citām BGA pārlodēšanas stacijām tirgū?
Mlink X4 izceļas ar precīzu un ātru regulēšanu X, Y un Z asīs, pateicoties importētām slīdošajām vadotnēm, augstas izšķirtspējas skārienekrānu ar profilu saglabāšanu un temperatūras līkņu analīzi, trim neatkarīgām sildīšanas zonām (divas ar karsto gaisu un viena ar infrasarkano starojumu), kā arī temperatūras kontroli ar K tipa termopāri un PLC. Šīs īpašības to pozicionē labvēlīgi, piedāvājot lielāku daudzpusību un termisko profilu precizitāti nekā daudzas standarta alternatīvas.
Kādi ir Mlink X4 stacijas izmēri, svars un galvenie materiāli, un kas tieši ir iekļauts kastē, to iegādājoties?
Mlink X4 stacija parasti ir izgatavota no tērauda un alumīnija konstrukcijas, lai nodrošinātu izturību un siltuma izkliedi, ar aizsargātām elektroniskajām komponentēm. Aptuvenie izmēri: 600 mm x 550 mm x 480 mm, kopējais svars 32 kg. Standarta komplektā parasti ietilpst stacija, maināmu sprauslu komplekts, kabeļi, termopāru komplekts, tehniskā rokasgrāmata un pamata apkopes komplekts. Ieteicams precīzu saturu apstiprināt pie pārdevēja.
Kādas barošanas un savienotāju saderības prasības ir Mlink X4 drošai darbībai?
Mlink X4 parasti darbojas ar 220–240 V AC (50/60 Hz), ar maksimālo patēriņu aptuveni 3400 W. Tā izmanto standarta IEC barošanas savienotāju un tai nepieciešams atbilstošs zemējums. Termopāru un ārējo vadību pieslēgšanai var būt specifiski porti, kas ir saderīgi ar K tipa termopāriem un izplatītiem rūpnieciskajiem savienojumiem.
Kāda ir reālā termiskās kontroles precizitāte un kādi ir temperatūras darbības limiti katrā sildīšanas zonā?
Mlink X4 stacija nodrošina temperatūras kontroli ar ±3 °C svārstībām, pateicoties K tipa termopārim un slēgtai automātiskās kompensācijas sistēmai. Divas augšējās zonas (karstais gaiss) parasti darbojas 100 °C līdz 450 °C diapazonā, savukārt apakšējais IR priekšsildītājs ļauj regulēt jaudu un temperatūru līdzīgā diapazonā. Ieteicamo robežu pārsniegšana var ietekmēt komponentu kalpošanas laiku.
Kas jāņem vērā par apkopi, iespējamām kļūmēm un rezerves daļu pieejamību Mlink X4?
Galvenā apkope ietver regulāru sprauslu tīrīšanu, termopāru un ventilatoru pārbaudi, kā arī elektrisko savienojumu periodisku kontroli. Biežākās kļūmes var būt bojāti temperatūras sensori vai sprauslu nodilums. Rezerves daļas ir pieejamas — sprauslas, termopāri, ventilatori un ekrāni —, un ieteicams tās iegādāties tikai no autorizētiem piegādātājiem, lai saglabātu garantiju (parasti 1 gads galvenajām daļām).
Kādiem darbiem ir piemērota BGA reballing stacija Mlink X4?
Tā ir piemērota BGA mikroshēmu lodēšanai, atlodēšanai un reballing elektroniskajās platēs, īpaši lielās ierīcēs, piemēram, klēpjdatoros, konsolēs un serveros.
Kādu maksimālo PCB plates izmēru tā var apstrādāt?
Tā var apstrādāt PCB plates līdz 570 x 370 mm un minimālo izmēru 20 x 20 mm.
Kā stacijā tiek kontrolēta temperatūra?
Tā izmanto K tipa sensoru ar slēgtas cilpas vadību un automātisku kompensāciju, nodrošinot precizitāti ±3 °C.
Vai stacijai ir drošības sistēmas?
Jā, tai ir CE sertifikāts, avārijas apturēšana, automātiska aizsardzība pret kļūmēm un dubulta aizsardzība pret pārkaršanu.
Vai tā ir pieejama tūlītējai iegādei?
Pašlaik Mlink X4 stacija nav noliktavā, iesakām pārbaudīt pieejamību vai alternatīvus produktus.
