Dinghua DH-B1-C reballing stacija ar skārienvadību un trim neatkarīgiem sildītājiem
Zīmols: DINGHUA
Ieskaitot PVN (Bez PVN: 1 199,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 1 392,76 € | -4% |
| 10+ | 1 363,74 € | -6% |
| 20+ | 1 305,71 € | -10% |

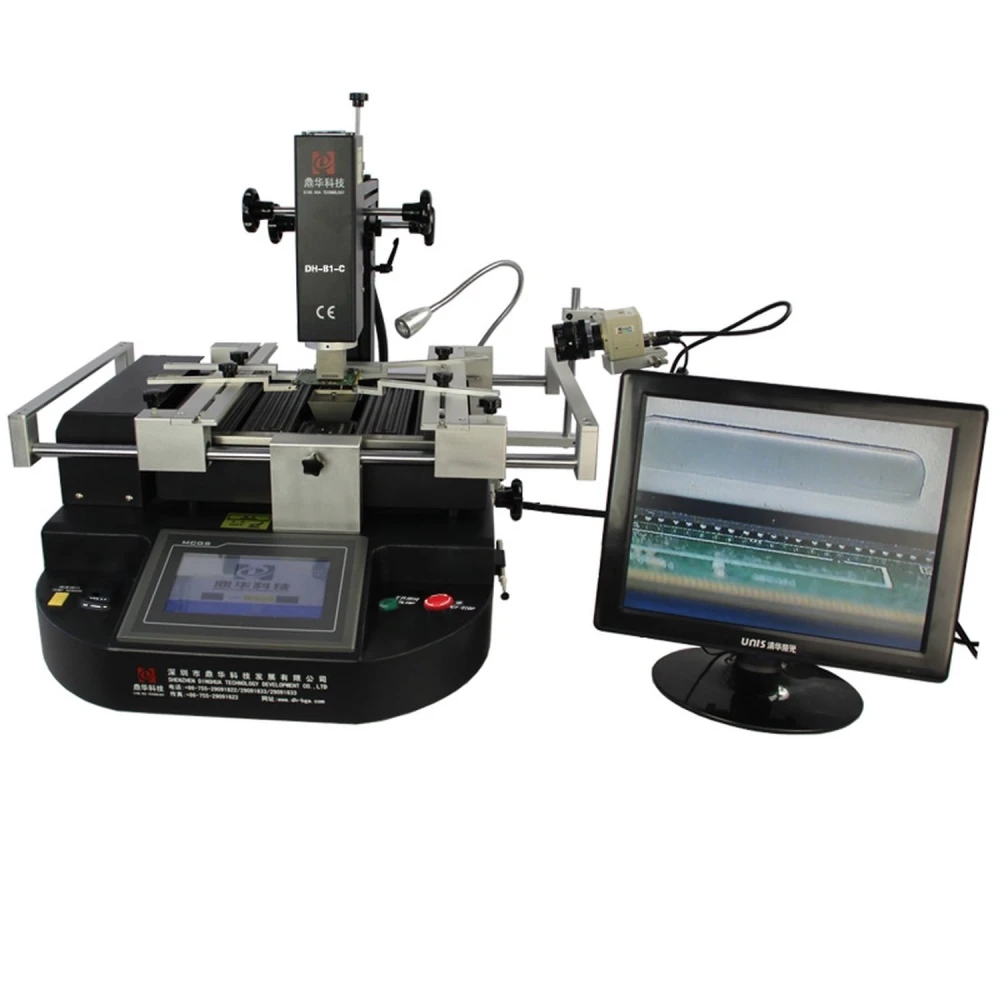

Dinghua DH-B1-C reballing stacija ir profesionāls aprīkojums, kas paredzēts BGA komponentu remontam un reballing ar augstu precizitāti un efektivitāti. Tai ir trīs neatkarīgi sildītāji, kas apvieno karsto gaisu un infrasarkano starojumu vienmērīgai un kontrolētai uzsildīšanai, nodrošinot optimālus rezultātus katrā procesā.
Galvenās īpašības
- Kombinēta uzsildīšana: Trīs neatkarīgi sildītāji: augšējais karstais gaiss 800W, apakšējais karstais gaiss 1200W un infrasarkanais 2700W.

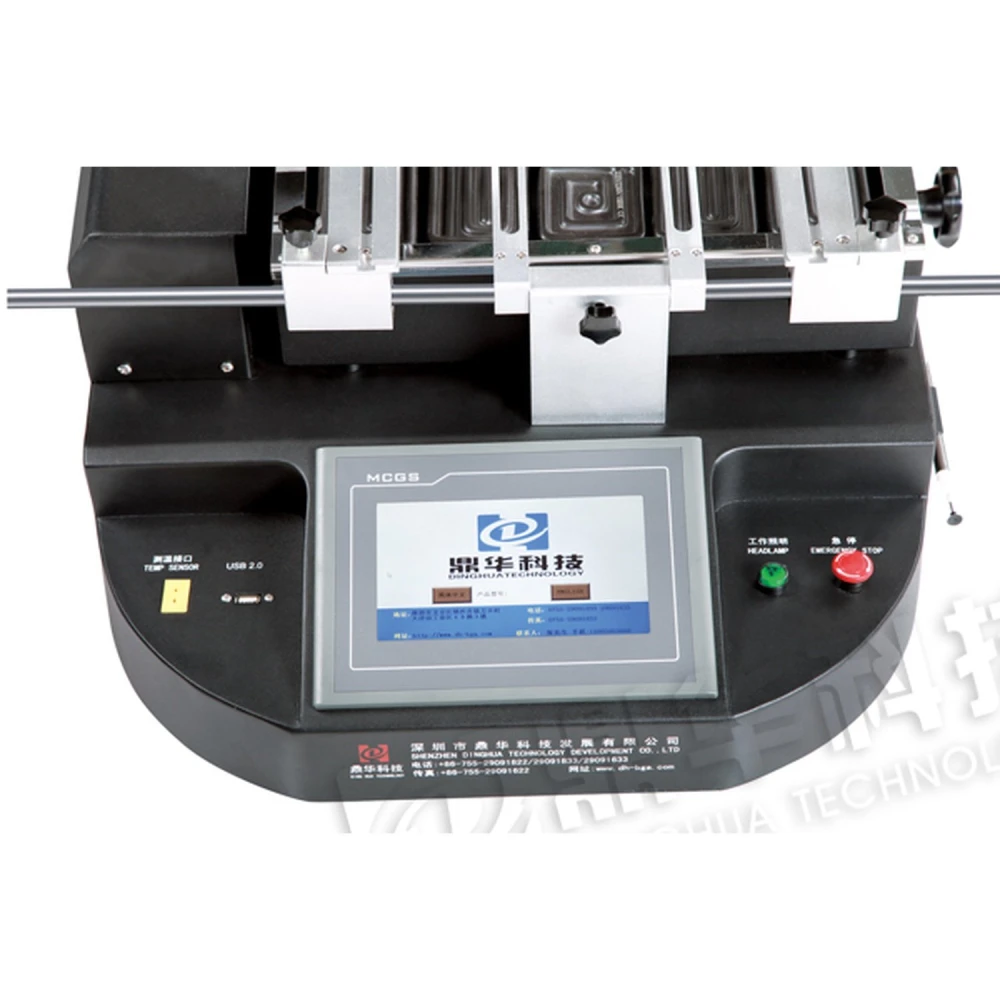

- Uzlabota vadība: HD skārienekrāns ar PLC vadību, kas ļauj konfigurēt līdz 8 uzsildīšanas, dzesēšanas un konstantas temperatūras segmentiem.
- Jaudīgs ventilators: Šķērsplūsmas ventilators ātri atdzesē PCB plati un novērš deformācijas.

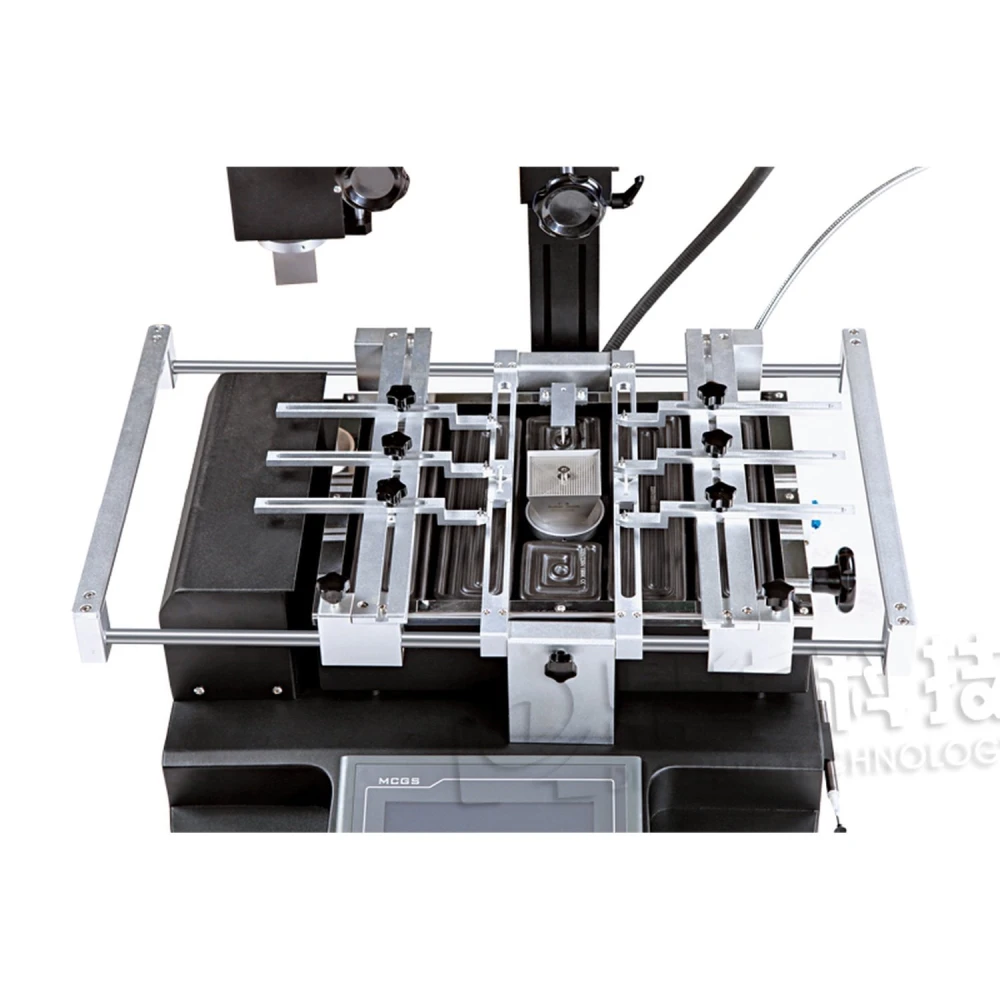

- Precīza pozicionēšana: Regulējams V-groove balsts jebkurā virzienā ar universālu ārējo fiksāciju visu veidu platēm.
- Temperatūras kontrole: K tipa termopāris ar slēgtas cilpas vadību un precizitāti ±2 grādi.
- Saderība: Atbalsta PCB plates ar maksimālo izmēru 500x400 mm un minimālo 22x22 mm, kā arī BGA mikroshēmas līdz 180x80 mm un minimālo atstarpi 0.15 mm.
- Drošība un sertifikācija: CE sertifikācija, avārijas slēdzis un automātiska izslēgšanās incidentu gadījumā.
- Papildu funkcijas: Skaņas trauksmes sistēma pirms atlodēšanas un lodēšanas pabeigšanas, augstas izšķirtspējas kamera un integrēts monitors.
Tehniskās specifikācijas
- Kopējā jauda: 4800W
- Barošana: AC220V ±10%, 50/60Hz
- Izmēri: 800 mm (augstums) x 900 mm (platums) x 950 mm (dziļums)
- Neto svars: 45 kg
- Ārējais temperatūras sensors: 1
Tipiskie lietojumi
Šī stacija ir ideāli piemērota tehniķiem un profesionāļiem, kuriem nepieciešams veikt reballing, lodēšanu un BGA mikroshēmu remontu elektroniskajās platēs ar augstu precizitāti un ātrumu. Tās uzlabotā vadība un drošības funkcijas padara to piemērotu rūpnieciskai videi un specializētām darbnīcām.
Saderība
Saderīga ar plašu PCB plašu un BGA mikroshēmu klāstu, Dinghua DH-B1-C pielāgojas dažādiem izmēriem un konfigurācijām, pateicoties regulējamam balstam un precīzai temperatūras kontrolei.
- Trīs neatkarīgi sildītāji: augšējais karstais gaiss (800W), apakšējais karstais gaiss (1200W) un infrasarkanais (2700W).
- HD skārienekrāns ar PLC vadību temperatūras profilu konfigurēšanai.
- Šķērsplūsmas ventilators ātrai dzesēšanai un deformāciju novēršanai.
- Regulējams V-groove balsts precīzai PCB plašu pozicionēšanai.
- Temperatūras kontrole ar K tipa termopāri un precizitāti ±2°C.
- Saderīga ar PCB platēm līdz 500x400 mm un BGA mikroshēmām līdz 180x80 mm.
- Skaņas trauksmes sistēma pirms lodēšanas un atlodēšanas procesu pabeigšanas.
- CE sertifikācija ar avārijas slēdzi un automātisku izslēgšanos.
Klientu jautājumi un atbildes
Kādas priekšrocības piedāvā karstā gaisa un infrasarkanās apsildes kombinācija Dinghua Dh-B1-C reballing stacijā?
Karstā gaisa un infrasarkanās apsildes kombinācija nodrošina precīzāku un pielāgojamāku termisko kontroli atkarībā no PCB un mikroshēmas veida. Karstais gaiss ļauj fokusēt siltumu lokāli, savukārt infrasarkanais silda visu plates apakšējo zonu, samazinot deformāciju un auksto punktu risku. Tas uzlabo reballing procesa efektivitāti un samazina defektus termiskā stresa dēļ.
Kādi ir stacijas fiziskie izmēri, svars un iepakojuma saturs, iegādājoties to?
Dinghua Dh-B1-C stacijas dziļums ir 800 mm, platums 900 mm un augstums 950 mm, ar neto svaru 45 kg. Parasti komplektā ietilpst pati stacija, regulējamu sprauslu komplekts, universāls PCB turētājs, ārējais temperatūras sensors, stiprinājuma piederumi un lietotāja rokasgrāmata. Ieteicams precīzu komplektāciju apstiprināt pie izplatītāja.
Vai tā ir saderīga ar visām BGA platēm un mikroshēmām, un kādus fiziskos izmēru ierobežojumus tā atbalsta?
Šī stacija atbalsta iespiedshēmu plates (PCB) ar maksimālo izmēru 500 x 400 mm un minimālo 22 x 22 mm. Tā atbalsta BGA mikroshēmas no 2 x 2 mm līdz 80 x 80 mm, ar minimālo mikroshēmas soli 0,15 mm, kas aptver lielāko daļu standarta un augstas blīvuma elektronikas pielietojumu, taču mikroshēmas vai plates ārpus šiem diapazoniem nebūs saderīgas.
Kāda profilaktiskā apkope ieteicama, lai nodrošinātu stacijas ilgmūžību un optimālu darbību?
Ieteicams periodiski tīrīt gaisa filtrus un ventilatorus, pārbaudīt un nomainīt sprauslas, ja tās ir aizsērējušas vai bojātas, pārbaudīt elektriskos savienojumus un kalibrēt K tipa sensoru, lai nodrošinātu termisko precizitāti. Tāpat jāpārbauda, vai optiskajās kameras un monitora daļās nav putekļu, un ārkārtas situācijās jāizmanto automātiskās izslēgšanās funkcija.
Kādus drošības pasākumus tā ietver un kādu normatīvo sertifikāciju šī stacija atbilst?
Dh-B1-C modelim ir Eiropas CE sertifikāts, tas ietver avārijas slēdzi un automātiskās izslēgšanās sistēmu anomāliju gadījumā, kā arī skaņas signālus pirms lodēšanas un atlodēšanas ciklu beigām. Šādi pasākumi samazina pārkaršanas risku un ļauj ātri reaģēt uz incidentiem.
Kāda ir Dinghua DH-B1-C reballing stacijas kopējā jauda?
Kopējā jauda ir 4800W, sadalīta starp trim neatkarīgiem sildītājiem.
Kāda izmēra PCB plates atbalsta šī stacija?
Tā atbalsta PCB plates ar maksimālo izmēru 500x400 mm un minimālo 22x22 mm.
Vai stacijai ir drošības funkcijas?
Jā, tai ir CE sertifikācija, avārijas slēdzis un automātiska izslēgšanās avārijas gadījumā.
Vai var regulēt plates balsta pozīciju?
Jā, V-groove balsts ir regulējams jebkurā virzienā ar universālu ārējo fiksāciju.
Kādu temperatūras kontroli tā izmanto?
Tā izmanto K tipa termopāri ar slēgtas cilpas vadību, lai nodrošinātu ±2 grādu precizitāti.
