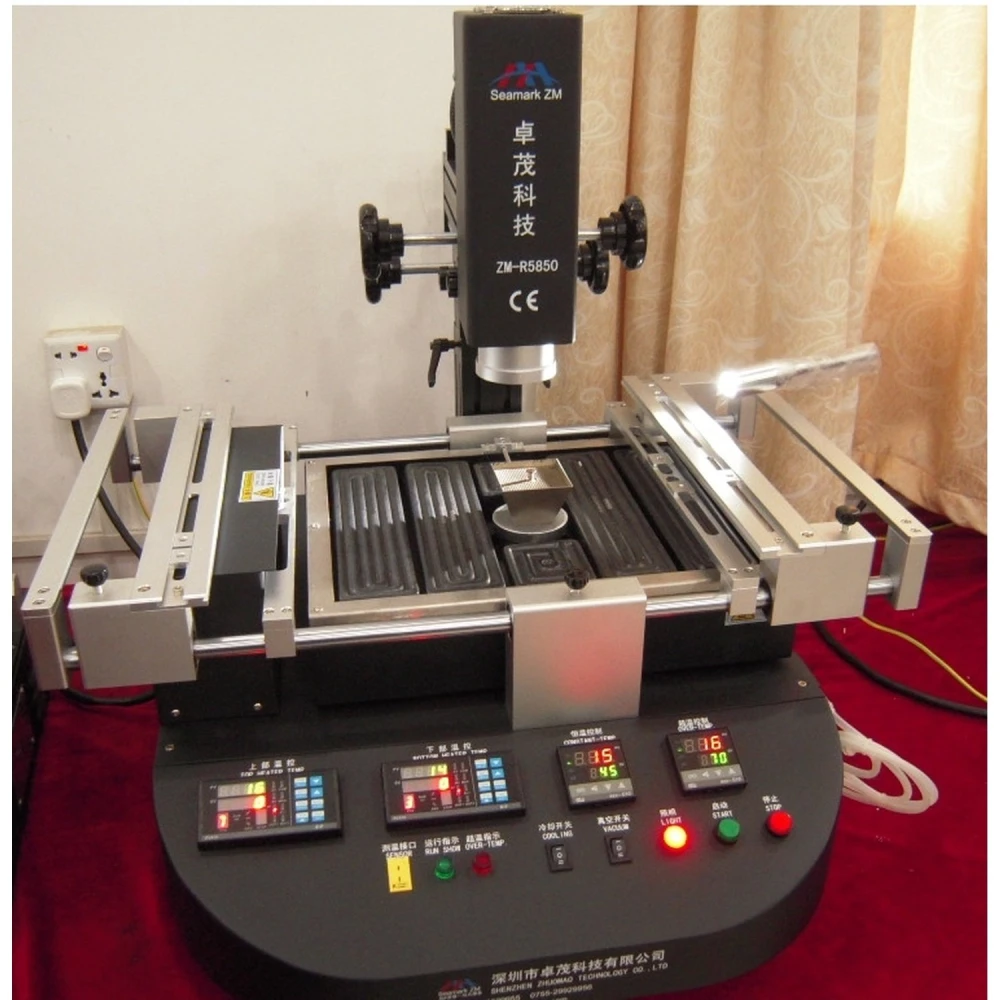

Zhuomao ZM-R5850 rebalinga stacija ar uzlabotu temperatūras kontroli
Zīmols: Zhuomao
Ieskaitot PVN (Bez PVN: 1 650,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 1 916,64 € | -4% |
| 10+ | 1 876,71 € | -6% |
| 20+ | 1 796,85 € | -10% |
Zhuomao ZM-R5850 rebalinga stacija ir profesionāls instruments, kas paredzēts BGA pakotņu remontam un rework uz iespiedshēmām (PCB). Tās konstrukcijā ir V veida rievas sistēma ar elastīgu balstu, kas nostiprina PCB pozīciju, novēršot deformācijas sildīšanas un dzesēšanas procesos. Šī stacija ir saderīga ar jebkura izmēra BGA pakotni, kas padara to daudzpusīgu dažādiem elektronikas pielietojumiem.
Galvenās īpašības:
- Precīza kustība X, Y un Z asīs, izmantojot lineārās vadotnes, kas nodrošina smalkus regulējumus un ātru pozicionēšanu.
- Augstas precizitātes temperatūras kontrolieris ar importētu K tipa sensoru, slēgtas cilpas vadības sistēmu un automātisku temperatūras kompensāciju, lai nodrošinātu nemainīgus rezultātus.
- Trīs neatkarīgas sildīšanas zonas: divi karstā gaisa sildītāji un viens infrasarkanais sildītājs priekšsildīšanai, ar temperatūras kontroli ±3 °C robežās.
- Augšējais sildītājs ir brīvi regulējams, otrais sildītājs var pārvietoties vertikāli, un infrasarkanajai zonai ir regulējama jauda, lai pielāgotos dažādiem procesiem.
- Iekļauts dažādu karstā gaisa sprauslu komplekts, kas griežas 360°, ar ērtu magnētisku uzstādīšanu un pielāgošanas iespējām.
- Jaudīgs šķērssplūsmas ventilators ātrai PCB dzesēšanai, palielinot darba efektivitāti.
- Iebūvēts vakuuma sūknis un ārēja sūkšanas pildspalva ātrai un drošai mikroshēmu apstrādei.
- Uzlabota trauksmes sistēma, kas paziņo par atlodēšanas un lodēšanas procesu beigām.
- CE sertifikācija, avārijas apturēšanas ierīce un automātiska aizsardzība pret pārkaršanu un elektriskām kļūmēm.
Tehniskās specifikācijas:
- Kopējā jauda: 4800 W
- Augšējais sildītājs: 800 W
- Apakšējais sildītājs: 1200 W
- Infrasarkanais sildītājs: 2700 W
- Barošana: AC220V ±10%, 50/60 Hz
- Izmēri: 630 x 650 x 690 mm
- Pozicionēšana: V veida rieva ar regulējamu balstu visos virzienos, izmantojot ārēju universālu fiksāciju
- Temperatūras kontrole: K tipa sensors, slēgtas cilpas vadība, precizitāte ±3°
- Saderīgs PCB izmērs: maksimāli 410 x 370 mm, minimāli 20 x 20 mm
- Ārējais temperatūras sensors: pēc izvēles
- Neto svars: 40 kg
Tipiskie lietojumi:
Šī stacija ir ideāli piemērota elektronikas tehniķiem un profesionāļiem, kuriem nepieciešams veikt remontu, rebalingu un BGA komponentu lodēšanu uz iespiedshēmām. Tās precizitāte un uzlabotā kontrole ļauj veikt delikātus darbus ar augstu uzticamību, padarot to piemērotu remonta darbnīcām un elektronikas ražošanai.
Saderība:
Saderīga ar plašu BGA pakotņu un dažādu izmēru PCB klāstu, pateicoties elastīgajai pozicionēšanas sistēmai un neatkarīgai temperatūras regulēšanai vairākās zonās.
Piezīme: Šobrīd šis produkts nav noliktavā. Varat pieteikt paziņojumu par papildināšanu vai apskatīt pieejamās alternatīvas.
- Precīza kustība X, Y, Z asīs ar lineārajām vadotnēm smalkiem regulējumiem
- Augstas precizitātes temperatūras kontrole ar K tipa sensoru un automātisku kompensāciju
- Trīs neatkarīgas sildīšanas zonas: divas karstā gaisa un viena infrasarkanā
- 360° grozāmas karstā gaisa sprauslas ar magnētisku uzstādīšanu
- Šķērssplūsmas ventilators ātrai PCB dzesēšanai
- Iebūvēts vakuuma sūknis un ārēja sūkšanas pildspalva mikroshēmu apstrādei
- Uzlabota trauksmes sistēma un aizsardzība pret pārkaršanu
- CE sertifikācija un avārijas apturēšanas ierīce
- Saderīgs ar PCB līdz 410×370 mm un no 20×20 mm
- Neto svars 40 kg un izmēri 630x650x690 mm
Klientu jautājumi un atbildes
Kāda veida un izmēra BGA komponenti ir saderīgi ar Zhuomao ZM-R5850?
Zhuomao ZM-R5850 izmanto elastīgu stiprinājuma sistēmu un V veida rievu, kas ļauj strādāt ar praktiski jebkura izmēra un tipa BGA korpusiem, tostarp lieliem un maziem, kā arī CSP, QFP un līdzīgiem. Stacija pielāgojas, regulējot turētāju un sprauslu, nodrošinot universālu saderību elektronikas nozarē ierastajā PCB diapazonā.
Kāda ir temperatūras kontroles precizitāte un stabilitāte katrā sildīšanas zonā?
ZM-R5850 stacija izmanto importētus K tipa termopārus, slēgtā cikla vadību un automātisku kompensāciju, nodrošinot temperatūras kontroli trijās zonās ar ±3 °C toleranci. Šāds precizitātes līmenis būtiski samazina pārkaršanas risku un uzlabo atkārtojamību kritiskos BGA pārstrādes procesos.
Kādi ir stacijas izmēri un svars, un kas ir iekļauts kastē, to iegādājoties?
Aptuvenie izmēri ir 660 mm × 610 mm × 600 mm, un svars ir ap 70 kg. Standarta komplektā ietilpst galvenā stacija, karstā gaisa sprauslu komplekts, PCB stiprinājuma sistēma V formā, termopāri, iebūvēts vakuuma sūknis, sūkšanas pildspalva, kabeļi, rokasgrāmata un patentēta programmatūra. Saturs var atšķirties atkarībā no izplatītāja.
Kāds spriegums, elektroenerģijas patēriņš un uzstādīšanas prasības ir stacijai?
Tā darbojas ar 220 V AC ±10 % un 50/60 Hz frekvenci, ar maksimālo patēriņu apmēram 5200 W pilnas slodzes režīmā. Ieteicams atsevišķs elektriskais loks ar termoaizsardzību un uzticamu zemējumu. Nepieciešama arī brīva telpa ventilācijai un siltuma novadei ap staciju.
Kā Zhuomao ZM-R5850 salīdzinās ar līdzīgas klases BGA stacijām veiktspējas un apkopes ziņā?
Salīdzinājumā ar līdzīgas klases alternatīvām ZM-R5850 izceļas ar trīskāršu sildīšanas sistēmu (2 gaisa zonas un 1 infrasarkanā), augstu termisko precizitāti un mikrometrisku XYZ pozicionēšanu. Magnētisko sprauslu un modulāro komponentu vienkāršā nomaiņa atvieglo apkopi. Atšķirībā no vienkāršākām iekārtām ZM-R5850 integrē trauksmes signālus, pārkaršanas aizsardzību un patentētu programmatūru, pietuvojoties modernu industriālo staciju līmenim, lai gan ar lielākām izmaksām un izmēriem.
Kādiem komponentiem ir piemērota Zhuomao ZM-R5850 rebalinga stacija?
Tā ir piemērota BGA pakotņu remontam un rework jebkura izmēra iespiedshēmās.
Kādas temperatūras kontroles sistēmas ir šai stacijai?
Tai ir importēts K tipa sensors, slēgtas cilpas vadība un automātiska temperatūras kompensācija augstai precizitātei.
Vai to var pieslēgt datoram?
Jā, tai ir iebūvēts PC seriālais ports un īpaša programmatūra vadībai un uzraudzībai.
Kādi ir Zhuomao ZM-R5850 stacijas izmēri?
Tās izmēri ir 630 x 650 x 690 mm, un neto svars ir 40 kg.
Vai tā šobrīd ir pieejama iegādei?
Šobrīd produkts nav noliktavā. Ieteicams pieteikt paziņojumu par papildināšanu.
