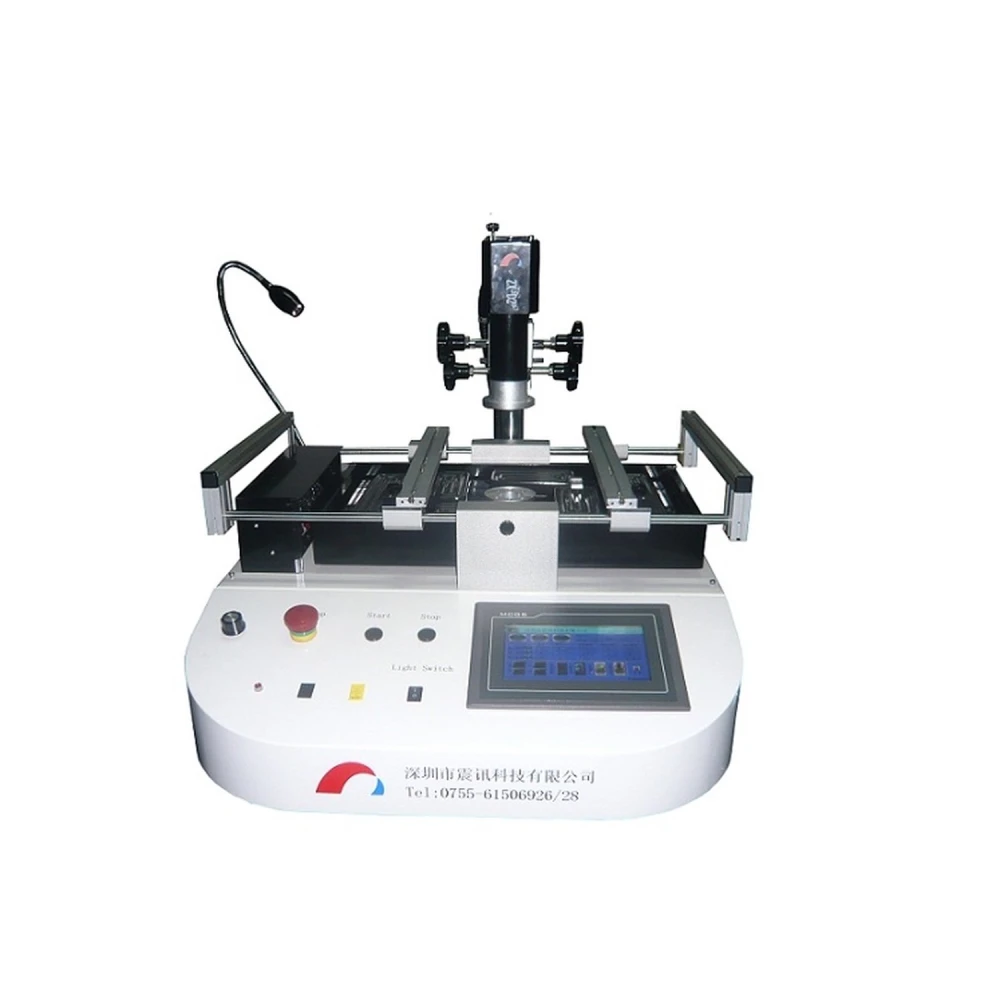

Zhenxun ZX-D2 reballing stacija profesionālai BGA lodēšanai
Zīmols: ZHENXUN
Ieskaitot PVN (Bez PVN: 1 450,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 1 684,32 € | -4% |
| 10+ | 1 649,23 € | -6% |
| 20+ | 1 579,05 € | -10% |
Zhenxun ZX-D2 reballing stacija ir profesionāls instruments, kas paredzēts reballing un BGA komponentu remontam uz iespiedshēmām (PCB). Šī stacija izceļas ar uzlabotu temperatūras kontroles sistēmu un robustu konstrukciju, kas nodrošina precizitāti un stabilitāti lodēšanas procesa laikā.
Galvenās īpašības:
- Lietotāja saskarne ar PLC, kas rāda trīs zonu reālo temperatūru un ļauj eksportēt temperatūras profilus.
- Trīs neatkarīgas temperatūras zonas: augšējais un apakšējais sildītājs ar karsto gaisu, kā arī infrasarkanā priekšsildīšanas zona.
- Temperatūras kontrole 9 augšupejošos un lejupejošos segmentos, ar iespēju saglabāt līdz 40 temperatūras profiliem.
- Neatkarīga PID sistēma katrai zonai, nodrošinot stabilāku un precīzāku sildīšanas procesa kontroli.
- Balsts apakšējā sildīšanas un infrasarkanajā zonā, lai novērstu lodēšanas zonas deformāciju.
- Dzesēšanas ventilators pēc lodēšanas, lai nodrošinātu optimālu PCB plates apdari.
- Paroles aizsardzība temperatūras profila parametriem, nodrošinot drošību un kontroli.
- Iekļautas dažādu izmēru karstā gaisa sprauslas ar iespēju pielāgot atbilstoši konkrētām prasībām.
- Iebūvēts vakuuma sūknis, novēršot nepieciešamību pēc ārējiem gāzes avotiem.
Tehniskās specifikācijas:
- Maksimālais PCB izmērs: 500 × 300 mm
- PCB biezums: 0.1 a 5 mm
- Temperatūras kontrole: K tipa termopāris ar slēgtas cilpas PID kontroli
- PCB pozicionēšanas režīms: Ārējais
- Apakšējā priekšsildīšana: Infrasarkanais 2400W
- Galvenie sildītāji (augšējais un apakšējais): Karstais gaiss 800W + 800W
- Barošanas avots: Vienfāzes 220V, 50/60Hz, 4.0KVA
- Izmēri: 650 × 700 × 550 mm
- Aptuvenais svars: 47 kg
Tipiskie lietojumi:
Šī stacija ir ideāli piemērota tehniķiem un profesionāļiem, kas strādā ar elektronisko plašu remontu un apkopi ar BGA komponentiem. Tās spēja precīzi kontrolēt temperatūru vairākās zonās padara to piemērotu reballing, lodēšanas un atlodēšanas procesiem, nodrošinot augstas kvalitātes rezultātus un samazinot plates bojājumu risku.
Saderība:
Saderīga ar PCB platēm norādītajā izmērā un biezumā, kā arī piemērota plašam BGA komponentu klāstam. Iebūvētais vakuuma sūknis atvieglo darbu bez papildu gāzes iekārtām.
- PLC interfeiss ar temperatūras kontroli un attēlošanu trīs zonās
- Trīs neatkarīgas sildīšanas zonas: karstais gaiss un infrasarkanā priekšsildīšana
- Līdz 40 temperatūras profilu saglabāšana ar PID kontroli
- Balsts, lai novērstu deformāciju lodēšanas zonā
- Dzesēšanas ventilators labākai lodējuma apdarei
- Iebūvēts vakuuma sūknis bez ārējiem gāzes avotiem
- Iekļautas vairākas karstā gaisa sprauslas, pielāgojamas
- Atbalsta PCB plates līdz 500×300 mm un biezumu no 0.1 līdz 5 mm
- Vienfāzes 220V barošana, 4.0KVA
- Kompakti izmēri un aptuvenais svars 47 kg
Klientu jautājumi un atbildes
Kādas priekšrocības sniedz trīs neatkarīgu temperatūras zonu kontrole salīdzinājumā ar viena zonas reballing stacijām?
Trīs zonu neatkarīga kontrole (augšējā, apakšējā un priekšsildīšana ar IR) ļauj precīzāk un vienmērīgāk sildīt, samazinot termisko slodzi PCB un minimizējot bojājumu vai deformācijas risku komponentos. Salīdzinājumā viena zonas stacijām parasti ir lielāka temperatūras mainība un mazāka pielāgošanās sarežģītām vai daudzslāņu detaļām.
Kādi ir Zhenxun ZX-D2 precīzie izmēri un svars, un kas tieši ir iekļauts komplektā?
Zhenxun ZX-D2 izmēri ir 650 mm garumā, 700 mm platumā un 550 mm augstumā; tās aptuvenais svars ir 47 kg. Parasti komplektā ietilpst stacija, dažādu izmēru karstā gaisa sprauslu komplekts, PCB turētāji un lietotāja rokasgrāmata. Konkrētu piederumu pieejamība var atšķirties atkarībā no piegādes partijas.
Kādas elektriskās prasības nepieciešamas stacijas pareizai darbībai un kādas tolerances tā piedāvā attiecībā uz spriegumu un frekvenci?
Stacija darbojas ar vienfāzes 220 V AC barošanu, pieņem 50/60 Hz frekvenci un tai nepieciešama maksimālā jauda 4,0 kVA. Tās komponenti ir toleranti pret nelielām tipiskām tīkla svārstībām (±10% sprieguma), taču stabils barošanas avots ir ieteicams, lai izvairītos no sildīšanas kļūdām.
Kāda ir ieteicamā regulārā apkope, lai nodrošinātu termisko stabilitāti un uzticamu stacijas darbību?
Ieteicams periodiski tīrīt gaisa sprauslas, pārbaudīt filtru un ventilatoru stāvokli, kā arī veikt K tipa sensora kalibrēšanu atbilstoši lietošanas intensitātei. Kabeļu savienojumu pārbaude un ventilācijas zonu aizsprostojumu neesamība nodrošina stabilas termiskās rampas un pagarina iekārtas kalpošanas laiku.
Vai ir saderība vai ierobežojumi darbam ar dažāda biezuma PCB, un kādi ir pieļaujamie diapazoni?
ZX-D2 ļauj strādāt ar PCB no 0,1 mm līdz 5 mm biezumā, aptverot lielāko daļu patēriņa un profesionālo plātņu. Jāpielāgo balsti un termiskā līkne ekstremāliem biezumiem, kā arī jānodrošina, ka izmēri (līdz 500 × 300 mm) nepārsniedz darba zonu.
Kādu maksimālo PCB izmēru atbalsta Zhenxun ZX-D2 reballing stacija?
Tā atbalsta PCB plates līdz 500×300 mm izmērā.
Kādu temperatūras kontroli izmanto šī stacija?
Tā izmanto PID kontroli ar K tipa termopāri slēgtā cilpā precīzai kontrolei.
Vai stacijai nepieciešams ārējs gāzes avots?
Nē, tai ir iebūvēts vakuuma sūknis, tāpēc ārēji gāzes avoti nav nepieciešami.
Cik temperatūras profilus stacija var saglabāt?
Tā var saglabāt līdz 40 dažādiem temperatūras profiliem.
Kādas sildīšanas metodes izmanto stacija?
Tā izmanto karsto gaisu galvenajai augšējai un apakšējai sildīšanai un infrasarkano sildīšanu apakšējai priekšsildīšanai.
