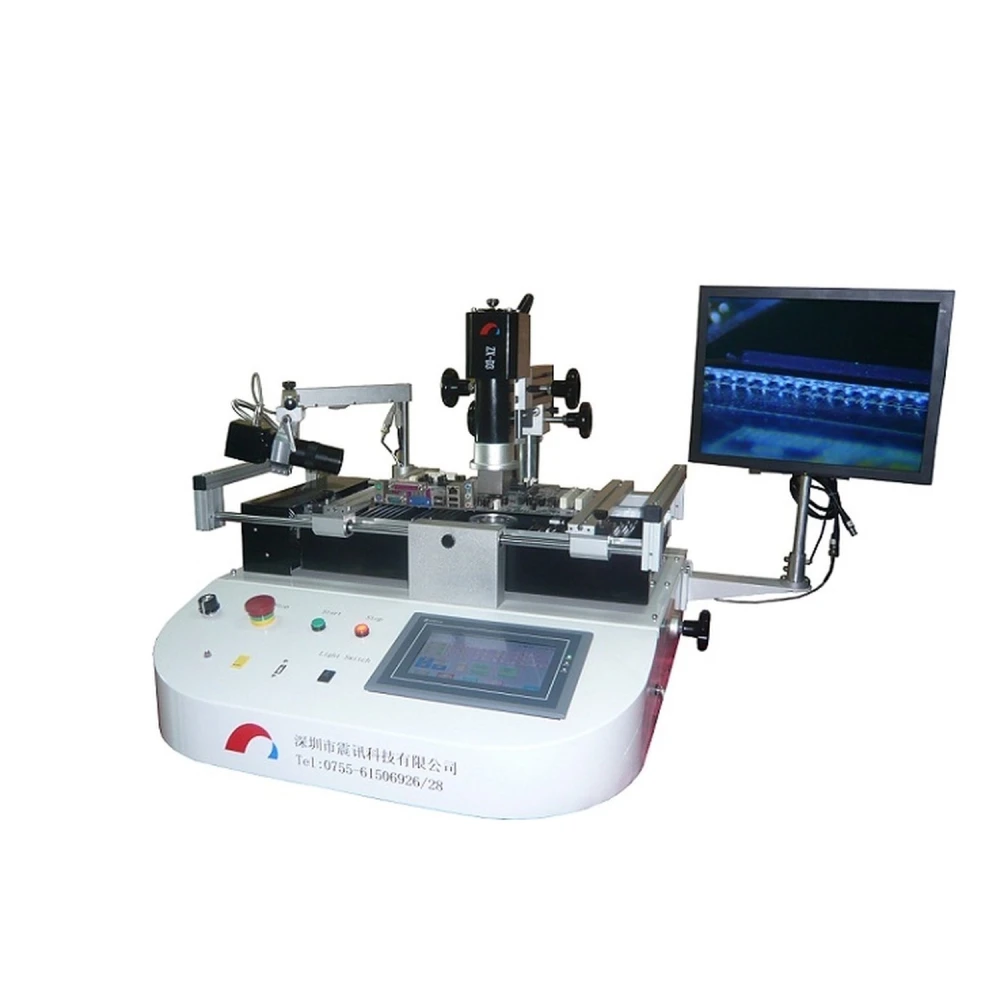

Zhenxun ZX-D3 reballing stacija precīziem BGA darbiem
Zīmols: ZHENXUN
Ieskaitot PVN (Bez PVN: 1 600,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 1 858,56 € | -4% |
| 10+ | 1 819,84 € | -6% |
| 20+ | 1 742,40 € | -10% |
Zhenxun ZX-D3 Reballing Stacija
Zhenxun ZX-D3 reballing stacija ir profesionāla iekārta, kas paredzēta BGA komponentu remontam un lodēšanai ar precizitāti un efektivitāti. Šī stacija izceļas ar modernu tehnoloģiju, kas nodrošina precīzu temperatūras kontroli trīs neatkarīgās zonās un vizuālu lodēšanas procesa uzraudzību.
Galvenās īpašības:
- PLC lietotāja interfeiss, kas rāda reālo temperatūru trīs zonās un ļauj eksportēt termiskos profilus.
- Iebūvēta CCD kamera lodēšanas lodīšu kušanas procesa uzraudzībai.
- Trīs neatkarīgas temperatūras zonas: augšējie un apakšējie sildītāji ar karsto gaisu un infrasarkanā priekšsildīšanas zona.
- Temperatūras kontrole 9 segmentos uzkarsēšanai un atdzišanai, ar iespēju saglabāt līdz 40 termiskajiem profiliem.
- Neatkarīga PID sistēma katrai zonai, nodrošinot stabilitāti un precizitāti sildīšanas laikā.
- Atbalsts, lai novērstu deformācijas lodēšanas zonā priekšsildīšanas un sildīšanas laikā.
- Dzesēšanas ventilators, lai nodrošinātu lodējuma kvalitāti pēc procesa.
- Paroles aizsardzība termiskā profila parametriem.
- Iekļautas vairākas dažādu izmēru karstā gaisa sprauslas ar pielāgošanas iespēju.
- Iebūvēts vakuuma sūknis, novēršot nepieciešamību pēc ārējiem gāzes avotiem.
Tehniskās specifikācijas:
- Maksimālais PCB izmērs: 500 x 300 mm
- PCB biezums: 0.1 a 5 mm
- Temperatūras kontrole: K tipa termopāris ar slēgtas cilpas PID kontroli
- PCB pozicionēšanas režīms: Ārējs
- Apakšējā priekšsildīšana: 2400W infrasarkanais
- Galvenie sildītāji (augšējais un apakšējais): 800W karstais gaiss katrs
- Barošana: Vienfāzes 220V, 50/60Hz, 4.0 KVA
- Izmēri: 650 x 700 x 550 mm (Garums x Platums x Augstums)
- Aptuvenais svars: 57 kg
Tipiskie lietojumi:
Šī stacija ir ideāli piemērota elektronikas remonta darbnīcām un ražošanai, kur nepieciešams veikt reballing un BGA komponentu lodēšanu ar augstu precizitāti un atkārtojamību. Tās modernā vadības sistēma un vizuālā uzraudzība atvieglo sarežģītus procesus un uzlabo darba kvalitāti.
Saderība:
Saderīga ar dažādu izmēru un biezumu iespiedshēmām, kas atbilst norādītajām specifikācijām. Tās maināmo sprauslu sistēma ļauj pielāgoties dažādiem BGA komponentu veidiem.
Svarīga piezīme: Pašlaik produkts nav pieejams noliktavā. Iesakām apskatīt alternatīvas vai sazināties ar mūsu komandu, lai saņemtu individuālu konsultāciju.
- Trīs neatkarīgas temperatūras zonas ar PID sistēmu
- CCD kamera lodēšanas procesa uzraudzībai reāllaikā
- Iebūvēts vakuuma sūknis bez ārējiem gāzes avotiem
- Iespēja saglabāt līdz 40 termiskajiem profiliem ar paroles aizsardzību
- Infrasarkanā priekšsildīšana un karstā gaisa sildītāji maksimālai precizitātei
Klientu jautājumi un atbildes
Kādas priekšrocības piedāvā neatkarīgu zonu vadības sistēma salīdzinājumā ar viena zonas reballing stacijām?
Zhenxun ZX-D3 ir trīs neatkarīgi vadītas sildīšanas zonas (augšējā, apakšējā un priekšsildīšana ar infrasarkano starojumu), kas nodrošina precīzāku termisko vadību. Tas samazina termisko slodzi un PCB vai komponentu bojājumu risku, kā arī piedāvā lielāku elastību termisko profilu pielāgošanā dažādiem darbiem. Salīdzinājumā viena zonas sistēmām var būt mazāk kontrolētas temperatūras svārstības, palielinot BGA lodējuma defektu risku.
Kādi ir maksimālie PCB izmēri, ko stacija atbalsta, un kādi praktiski ierobežojumi var rasties?
Stacija atbalsta PCB līdz 500 mm garumā un 300 mm platumā, ar biezumu no 0,1 līdz 5 mm. Jāņem vērā papildu vieta apstrādei un izlīdzināšanai; turklāt darbs pie maksimālā izmēra var apgrūtināt vizuālo piekļuvi un palielināt termisko inerci, tāpēc lielām platēm ieteicams optimizēt temperatūras profilus un izmantot atbalsta piederumus.
Kādu elektrisko barošanu tā prasa un kādi elektriskās instalācijas apsvērumi jāņem vērā?
Tā darbojas ar vienfāzes 220 V, 50/60 Hz barošanu, un maksimālais patēriņš ir 4,0 kVA. Ir būtiski pārliecināties, ka elektroinstalācija spēj nodrošināt nominālo strāvu (~18,2 A), vēlams ar atsevišķu līniju un aizsardzību pret pārslodzi. Tā nav piemērota tīkliem ar citu spriegumu, izņemot gadījumus, kad tiek izmantoti atbilstoši transformatori.
Kādas apkopes procedūras ieteicamas stacijai un cik ļoti tās ietekmē tās kalpošanas laiku?
Pamata apkope ietver regulāru sprauslu un gaisa filtru tīrīšanu, vakuuma sistēmas pārbaudi un periodisku PID termopāru kalibrācijas verifikāciju. Šo procedūru ievērošana samazina priekšlaicīgu nodilumu un palīdz saglabāt termisko precizitāti, pagarinot iekārtas kalpošanas laiku un samazinot incidentus reballing laikā.
Kādus drošības mehānismus stacija ietver un vai tā atbilst kādai atzītai normai?
Tā ietver paroles aizsardzību kritiskajiem parametriem, automātisku dzesēšanu pēc lodēšanas cikla un termisko izolāciju kontaktzonās. Dokumentācijā nav norādīta CE, UL vai cita starptautiska sertifikācija; rūpnieciskā vidē, kur nepieciešama normatīvā pārbaude, var būt vajadzīga papildu ražotāja vai izplatītāja verifikācija.
Kādu maksimālo PCB izmēru atbalsta Zhenxun ZX-D3 reballing stacija?
Tā atbalsta iespiedshēmas plates ar maksimālo izmēru 500 x 300 mm.
Vai stacijai ir uzraudzības sistēma lodēšanas procesa laikā?
Jā, tai ir iebūvēta CCD kamera lodēšanas lodīšu kušanas procesa uzraudzībai.
Vai vakuuma sūkņa darbībai nepieciešami ārēji gāzes avoti?
Nē, vakuuma sūknis ir iebūvēts un tam nav nepieciešami ārēji gāzes avoti.
Kādu temperatūras kontroli izmanto šī stacija?
Tā izmanto K tipa termopāri ar slēgtas cilpas PID kontroli stabilai un precīzai sildīšanai.
Vai Zhenxun ZX-D3 reballing stacija šobrīd ir pieejama?
Pašlaik produkts nav pieejams noliktavā, taču varat apskatīt alternatīvas vai sazināties ar mūsu komandu, lai iegūtu vairāk informācijas.
