BGA reballing stacija Mlink X2 ar precīzu regulēšanu un uzlabotu vadību
Zīmols: Mlink
Ieskaitot PVN (Bez PVN: 1 129,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 1 311,45 € | -4% |
| 10+ | 1 284,12 € | -6% |
| 20+ | 1 229,48 € | -10% |

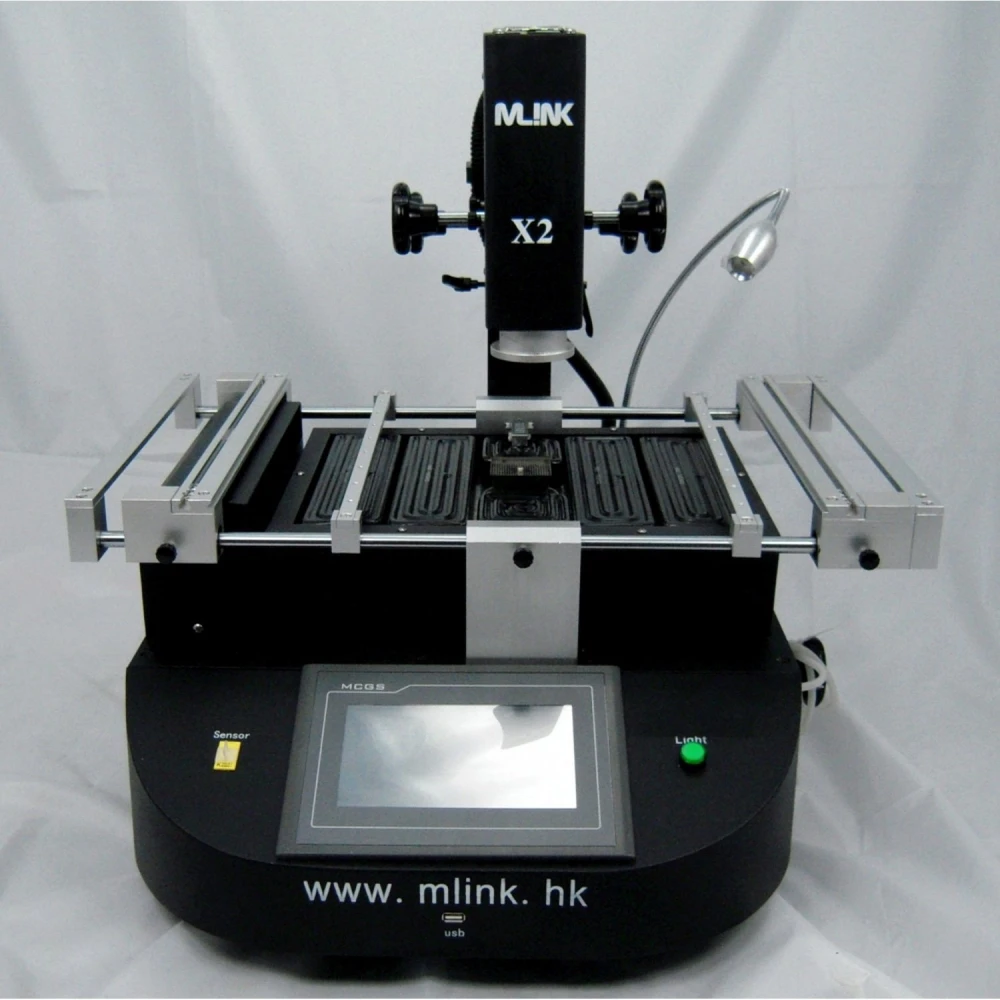

BGA reballing stacija Mlink X2 ir profesionāls instruments, kas izstrādāts, lai nodrošinātu precizitāti un efektivitāti lodēšanas un BGA komponentu reballing procesos. Šī stacija izceļas ar modernu tehnoloģiju un ērtu lietošanu, ļaujot elektronikas nozares tehniķiem un profesionāļiem veikt augstas kvalitātes darbus ar pilnīgu kontroli.
Galvenās īpašības:
- Precīza regulēšana: Aprīkota ar lineāru slīdmehānismu, kas ļauj ātri un precīzi regulēt vai pozicionēt X, Y un Z asīs, nodrošinot augstu precizitāti un manevrētspēju.
- Augstas izšķirtspējas skārienekrāns: No Taivānas importēts skārienekrāns ar PCL vadību, kas ļauj saglabāt vairākus darba profilus, paroles aizsardzību un modificēšanas funkcijas. Ietver tūlītēju temperatūras līknes analīzi optimālai kontrolei.
- Neatkarīgas sildīšanas zonas: Trīs atsevišķas sildīšanas zonas: divi karstā gaisa sildītāji (800W un 1200W) un viens infrasarkanais sildītājs (2700W) priekšsildīšanai, ar neatkarīgu temperatūras kontroli un ±3 °C precizitāti.

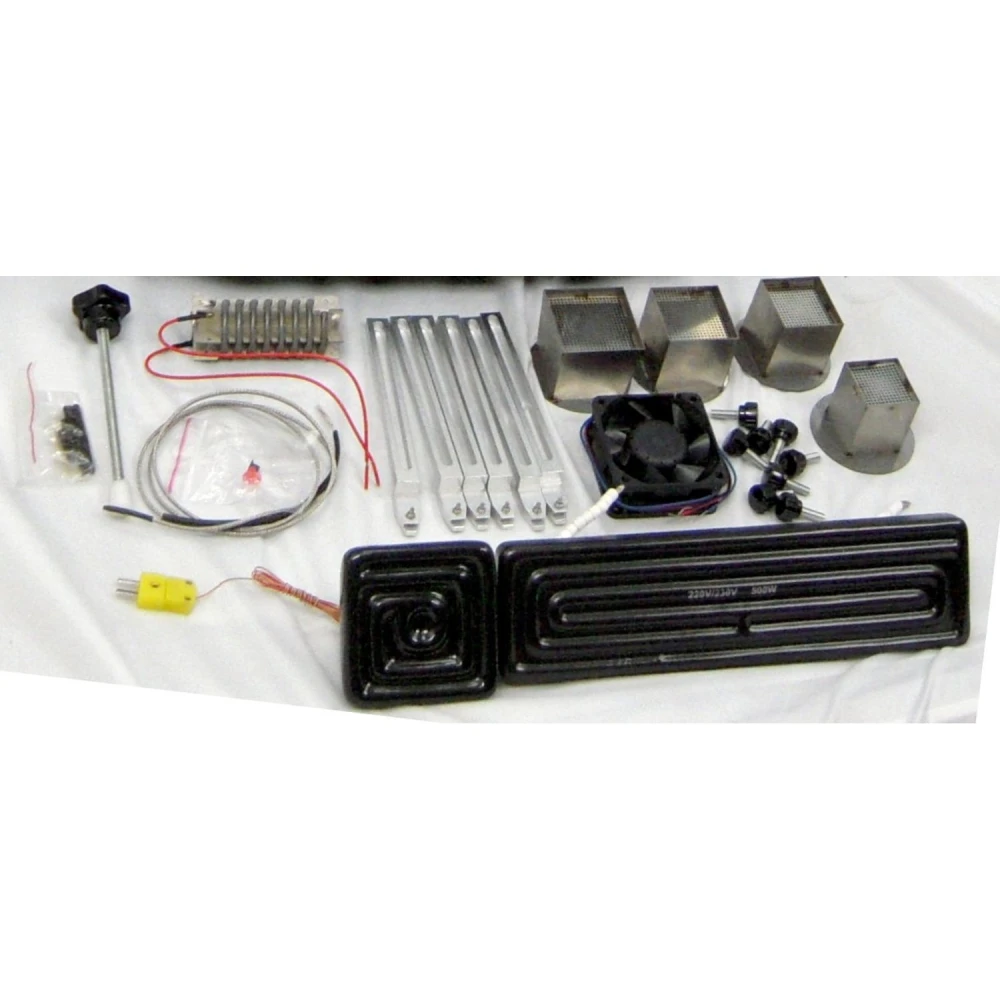

- Karstā gaisa sprauslas: Piedāvā dažādas sprauslas, kas var griezties 360°, ar magnētu ērtai uzstādīšanai un nomaiņai, kā arī pielāgotām opcijām.
- Uzlabota temperatūras kontrole: Augstas precizitātes importēts K tipa termopāris ar slēgtas cilpas vadības sistēmu un automātisku temperatūras kompensāciju, ko pārvalda PLC modulis maksimālai precizitātei.
- Droša PCB pozicionēšana: V veida rievas balsts ar elastīgu fiksāciju, kas pasargā PCB no deformācijas sildīšanas vai dzesēšanas laikā. Savietojams ar jebkura izmēra BGA korpusiem.
- Efektīva dzesēšana: Jaudīgs šķērsplūsmas ventilators ātri atdzesē plati, lai uzlabotu procesa efektivitāti. Turklāt iekļauts integrēts vakuuma sūknis un ārējs sūkšanas pildspalvas tipa instruments ātrai mikroshēmu apstrādei.
- Drošība un sertifikācija: CE sertifikāts, avārijas apturēšanas poga, automātiska izslēgšanās avārijas gadījumā un dubulta aizsardzība pret pārkaršanu.
- CCD redzes sistēma: Nodrošina precīzu vizuālu kontroli lodēšanas un atlodēšanas procesa laikā, atvieglojot kritisku kausējuma uzraudzību.
Tehniskās specifikācijas:
| Nº | Parametrs | Detaļa |
|---|---|---|
| 1 | Kopējā jauda | 4800 W |
| 2 | Augšējais sildītājs | 800 W |
| 3 | Apakšējais sildītājs | Otrais sildītājs 1200 W, trešais IR sildītājs 2700 W |
| 4 | Barošana | AC 220V ±10%, 50/60 Hz |
| 5 | Izmēri | 635 × 600 × 560 mm |
| 6 | Pozicionēšana | V veida rieva, PCB balsts regulējams visos virzienos ar universālu ārējo fiksāciju |
| 7 | Temperatūras kontrole | K tipa sensors, slēgta cilpa, precizitāte ±3 °C |
| 8 | PCB izmērs | Maksimums 410 × 370 mm, minimums 20 × 20 mm |
| 9 | Elektriskā izvēle | Jutīgs temperatūras vadības modulis + skārienekrāns (Taivāna) + PLC Delta |
| 10 | Neto svars | 50 kg |
Tipiskie lietojumi:
Mlink X2 stacija ir ideāli piemērota elektronisko plākšņu remontam un rework darbiem ar BGA komponentiem, nodrošinot precīzu temperatūras kontroli un pozicionēšanu, lai izvairītos no plākšņu bojājumiem. Tā ir piemērota elektronikas remonta darbnīcām, ierīču ražošanai un apkopei.
Saderība: Saderīga ar plašu BGA korpusu un PCB plākšņu izmēru klāstu norādītajos diapazonos, ļaujot to izmantot dažādās elektronikas lietojumprogrammās.
Šī profesionālā lodēšanas stacija ir drošs ieguldījums tiem, kas meklē kvalitāti, precizitāti un drošību BGA reballing un lodēšanas procesos.
- Precīza X, Y un Z asu regulēšana ātrai un precīzai pozicionēšanai
- Augstas izšķirtspējas skārienekrāns ar PCL vadību un vairākiem profiliem
- Trīs neatkarīgas sildīšanas zonas ar ±3 °C temperatūras kontroli
- 360° rotējošas karstā gaisa sprauslas ar magnētu ērtai nomaiņai
- Importēts K tipa termopāris ar slēgtas cilpas vadību un automātisku kompensāciju
- V veida rievas balsts PCB aizsardzībai un saderībai ar visiem BGA izmēriem
- Šķērsplūsmas ventilators un integrēts vakuuma sūknis ātrai un efektīvai darbībai
- CE sertifikācija ar avārijas apturēšanu un dubultu aizsardzību pret pārkaršanu
- CCD redzes sistēma precīzai lodēšanas procesa uzraudzībai
- Kompakti izmēri un 50 kg svars stabilitātei un profesionālai lietošanai
Klientu jautājumi un atbildes
Kādu precīzu regulēšanu Mlink X2 stacija piedāvā X, Y un Z asīs un kādas ir šīs sistēmas priekšrocības?
Mlink X2 stacija izmanto lineārās vadotnes X, Y un Z asīs, kas nodrošina precīzu regulēšanu un ātru pozicionēšanu ar augstu precizitāti. Tas samazina kļūdas novietošanā un uzlabo atkārtojamību BGA pārlodēšanas darbos salīdzinājumā ar parastiem slīdmehānismiem vai vienkāršiem gultņiem.
Kādi ir Mlink X2 aptuvenie izmēri, svars un kas tieši ir iekļauts kastē, saņemot staciju?
Konkrēta informācija par izmēriem un svaru nav norādīta kopsavilkumā, taču līdzīgām stacijām tas parasti ir ap 40–50 kg un aptuveni 600x600x600 mm. Kastē parasti ir stacija, skārienekrāns, maināmu sprauslu komplekts, magnēts, kabeļi un rokasgrāmata. Precīzus datus ieteicams pārbaudīt pie izplatītāja.
Vai tā ir saderīga ar dažādiem sprauslu veidiem un izmēriem, un kā tās tiek mainītas?
Jā, stacija pieņem plašu karstā gaisa sprauslu klāstu, kuras var pagriezt par 360° un nostiprina ar magnētu, ļaujot ātri un droši nomainīt bez instrumentiem, tādējādi palielinot daudzpusību dažādiem BGA komponentu formātiem.
Kāda ir Mlink X2 stacijas kopējā jauda?
Kopējā jauda ir 4800 W, ar 800 W, 1200 W un 2700 W sildītājiem dažādām zonām.
Kādu maksimālo PCB izmēru stacija atbalsta?
Tā atbalsta PCB plates līdz 410 × 370 mm un minimālo izmēru 20 × 20 mm.
Vai stacijai ir drošības aizsardzība?
Jā, tai ir CE sertifikācija, avārijas apturēšana, automātiska izslēgšanās un dubulta aizsardzība pret pārkaršanu.
Vai temperatūru var regulēt neatkarīgi?
Jā, visas trīs sildīšanas zonas tiek kontrolētas neatkarīgi ar ±3 °C precizitāti.
Vai stacijai ir redzes sistēma lodēšanas procesam?
Jā, tai ir CCD redzes sistēma, kas nodrošina precīzu vizuālu kontroli lodēšanas un atlodēšanas laikā.
