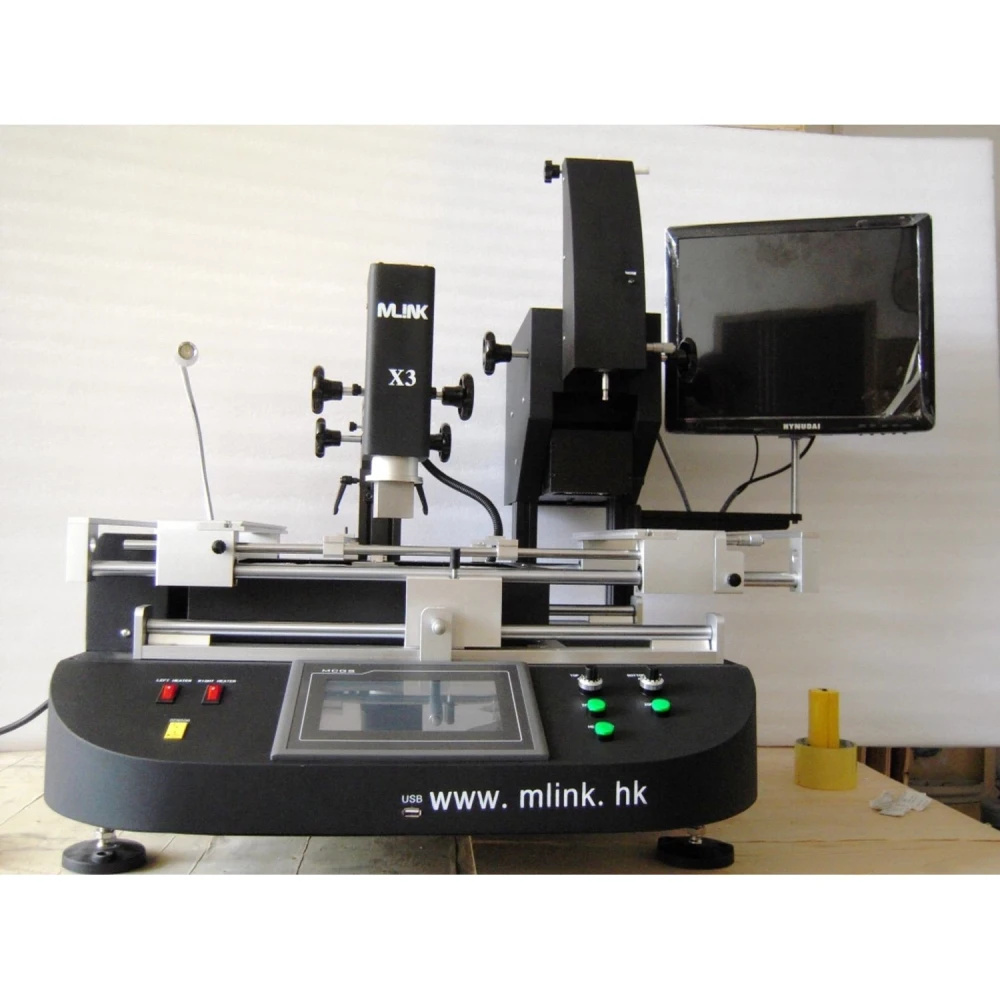

BGA reballing stacija Mlink X3 ar uzlabotu vadību un augstu precizitāti
Zīmols: Mlink
Ieskaitot PVN (Bez PVN: 3 200,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 3 717,12 € | -4% |
| 10+ | 3 639,68 € | -6% |
| 20+ | 3 484,80 € | -10% |
BGA reballing stacija Mlink X3 ir profesionāls instruments, kas paredzēts augstas precizitātes lodēšanas un reballing darbiem elektroniskajās platēs. Šī stacija izceļas ar modernu tehnoloģiju un daudzpusību, nodrošinot detalizētu un drošu kontroli lodēšanas un BGA komponentu atlodēšanas procesā.
Tā ir aprīkota ar precīzu X, Y un Z asu regulēšanas sistēmu, pateicoties lineārajam slīdnim, kas atvieglo gan ātru pozicionēšanu, gan smalku regulēšanu, nodrošinot augstu precizitāti un manevrētspēju.
Galvenās īpašības:
- Augstas izšķirtspējas skārienekrāns ar PLC vadību, kas ļauj saglabāt vairākus darba profilus un aizsargāt tos ar paroli.
- Trīs neatkarīgas sildīšanas zonas: divi karstā gaisa sildītāji un viens infrasarkanais sildītājs priekšsildīšanai ar precīzu temperatūras kontroli ±3 °C robežās.
- 360° rotējošas karstā gaisa sprauslas ar magnētu ērtai uzstādīšanai un nomaiņai, pielāgojamas dažādām vajadzībām.
- Importēts augstas precizitātes K tipa termopāris ar slēgtā cikla vadības sistēmu un automātisku temperatūras kompensāciju.
- Pozicionēšanas sistēma ar V veida rievu un elastīgu fiksāciju, kas aizsargā PCB plati un ļauj strādāt ar jebkura izmēra BGA iepakojumu.
- Jaudīgs šķērssplūsmas ventilators ātrai plates atdzesēšanai, palielinot procesa efektivitāti.
- Iebūvēts vakuuma sūknis un ārējs piesūkšanas zīmulis ātrai un drošai mikroshēmu apstrādei.
- Brīdinājuma signāls pirms un pēc lodēšanas procesa papildu drošībai un kontrolei.
- CE sertifikācija, avārijas apturēšanas poga un automātiska izslēgšanās aizsardzība anomāliju gadījumā.
- CCD redzes sistēma, kas ļauj precīzi vizuāli sekot kušanas procesam lodēšanas un atlodēšanas laikā.
- Plaša sildīšanas zona, piemērota lielām platēm, piemēram, klēpjdatoriem, spēļu konsolēm, serveriem un viedtelevizoriem.
Tehniskās specifikācijas:
| Nº | Parametrs | Detaļa |
|---|---|---|
| 1 | Kopējā jauda | 5600W |
| 2 | Augšējais sildītājs | 800W |
| 3 | Apakšējais sildītājs | Otrais sildītājs 800W, trešais IR sildītājs 3900W |
| 4 | Barošana | AC220V ±10%, 50/60Hz |
| 5 | Izmēri | 940×550×500 mm |
| 6 | Pozicionēšana | V veida rieva ar regulējamu balstu visos virzienos, izmantojot ārēju universālu fiksāciju |
| 7 | Temperatūras kontrole | Slēgta sistēma ar K tipa sensoru, neatkarīga sildīšana, precizitāte ±3°C |
| 8 | Maksimālais PCB izmērs | Maksimums 570×370 mm, minimums 20×20 mm |
| 9 | Elektriskā izvēle | Ļoti jutīgs temperatūras kontroles modulis, skārienekrāns (Taivāna), saderīgs ar PLC Mitsubishi Fx2n |
| 10 | Neto svars | 70 kg |
Tipiskie lietojumi:
Mlink X3 stacija ir ideāli piemērota profesionāliem elektronikas remontētājiem, kuriem nepieciešams uzticams risinājums BGA mikroshēmu reballingam, lodēšanai un atlodēšanai dažādu izmēru un sarežģītības platēs, tostarp klēpjdatoros, spēļu konsolēs, serveros un viedtelevizoros.
Tās uzlabotā vadības sistēma un iespēja vienlaikus regulēt vairākus parametrus ļauj optimizēt katru procesu, samazinot bojājumu risku un uzlabojot darba kvalitāti.
Saderība:
Saderīga ar plašu PCB plākšņu un BGA komponentu klāstu, pateicoties elastīgajai pozicionēšanas sistēmai un plašajam atbalstītajam PCB izmēru diapazonam.
Pašlaik produkts ir nav noliktavā. Iesakām pārbaudīt pieejamību vai alternatīvus produktus mūsu veikalā.
- Kopējā jauda 5600W optimālai veiktspējai
- Trīs neatkarīgas sildīšanas zonas ar precīzu kontroli ±3°C
- HD skārienekrāns ar PLC vadību un ar paroli aizsargātiem profiliem
- CCD redzes sistēma lodēšanas procesa vizuālai uzraudzībai
- Regulējama V veida rievas pozicionēšana PCB plates aizsardzībai
- Iebūvēts vakuuma sūknis un piesūkšanas zīmulis mikroshēmu apstrādei
- Brīdinājums pirms un pēc procesa lielākai drošībai
- CE sertifikācija ar avārijas apturēšanu un aizsardzību pret pārkaršanu
- Plaša sildīšanas zona lielām platēm, piemēram, klēpjdatoriem un konsolēm
- Saderīga ar PLC Mitsubishi Fx2n un jutīgu temperatūras kontroles moduli
Klientu jautājumi un atbildes
Kādas ir galvenās priekšrocības, ko sniedz trīs neatkarīgas sildīšanas zonas Mlink X3 stacijā?
Mlink X3 integrē divus neatkarīgus augšējos karstā gaisa sildītājus un vienu neatkarīgu apakšējo infrasarkano (IR) sildītāju, kas ļauj precīzi un pakāpeniski vadīt temperatūras līknes. Tas samazina lokālas pārkaršanas risku un vienmērīgi sadala siltumu pa PCB, uzlabojot lodēšanas kvalitāti un palielinot veiksmīgu pārlodēšanas darbu īpatsvaru, īpaši BGA un pret karstumu jutīgiem komponentiem.
Kādi ir Mlink X3 fiziskie izmēri, svars un materiāli?
Precīzi izmēri un svars sniegtajā kopsavilkumā nav norādīti. Tomēr šīs klases iekārtas parasti ir ar metāla korpusu (tērauds/alumīnija sakausējums), pastiprinātu konstrukciju nepārtrauktam darbam un sver aptuveni 25–35 kg, ar tipiskiem izmēriem 550–650 mm platumā, 500–600 mm dziļumā un 450–550 mm augstumā. Precīzām vērtībām ieteicams skatīt oficiālo tehnisko specifikāciju.
Kādas elektriskās un uzstādīšanas prasības ir Mlink X3?
Parasti šāda tipa stacijai nepieciešams vienfāzes 220 V ±10% barošanas avots un efektīvs zemējums. Kopējā jauda parasti ir 3500–4500 W. Ieteicams to uzstādīt labi vēdināmā vietā uz stabilas virsmas, atstājot vismaz 30 cm brīvu telpu apkārt siltuma izkliedei. Precīza sprieguma apstiprināšanai atkarībā no reģiona jāpārbauda tehniskā specifikācija.
Vai Mlink X3 skārienpanelī ir iespējams atjaunināt programmaparatūru vai temperatūras līknes?
Jā, HD skārienpanelis ļauj saglabāt un mainīt vairākus temperatūras profilus, kā arī piedāvā reāllaika līkņu analīzes funkcijas. Tomēr programmaparatūras atjaunināšanai var būt nepieciešama tehniska iejaukšanās, un tā ne vienmēr ir pieejama gala lietotājam. Lodēšanas profilu rediģēšana un pārvaldība gan ir pilnībā pieejama no paneļa.
Kāda apkope nepieciešama stacijai un kādas ir visbiežāk sastopamās kritiskās rezerves daļas?
Ieteicams tīrīt filtrus un ventilatorus, pārbaudīt K tipa termopāru stāvokli un periodiski pārbaudīt sildelementu kalibrāciju. Biežākās kritiskās rezerves daļas ir karstā gaisa sprauslas, termopāri, sildelementi (gaisa un IR) un skārienpanelis. Rezerves daļu un servisa pieejamība ir atkarīga no autorizētā izplatītāja.
Kāds temperatūras kontroles veids ir Mlink X3 stacijai?
Tai ir slēgtā cikla vadības sistēma ar K tipa sensoru, kas nodrošina ±3°C precizitāti trīs neatkarīgās sildīšanas zonās.
Kādiem PCB plākšņu izmēriem šī stacija ir piemērota?
Tā atbalsta PCB plates no minimālā 20×20 mm līdz maksimālajam 570×370 mm izmēram, pielāgojoties dažādiem pielietojumiem.
Vai stacijai ir redzes sistēma lodēšanas procesam?
Jā, tai ir CCD redzes sistēma, kas ļauj precīzi vizuāli sekot līdzi lodēšanas un BGA komponentu atlodēšanas procesam.
Kādus drošības risinājumus šī stacija piedāvā?
Tai ir CE sertifikācija, avārijas apturēšanas poga, automātiska izslēgšanās anomāliju gadījumā un dubulta aizsardzība pret pārkaršanu.
Vai Mlink X3 stacija pašlaik ir pieejama?
Pašlaik produkts ir nav noliktavā. Iesakām pārbaudīt pieejamību vai alternatīvus produktus mūsu veikalā.
