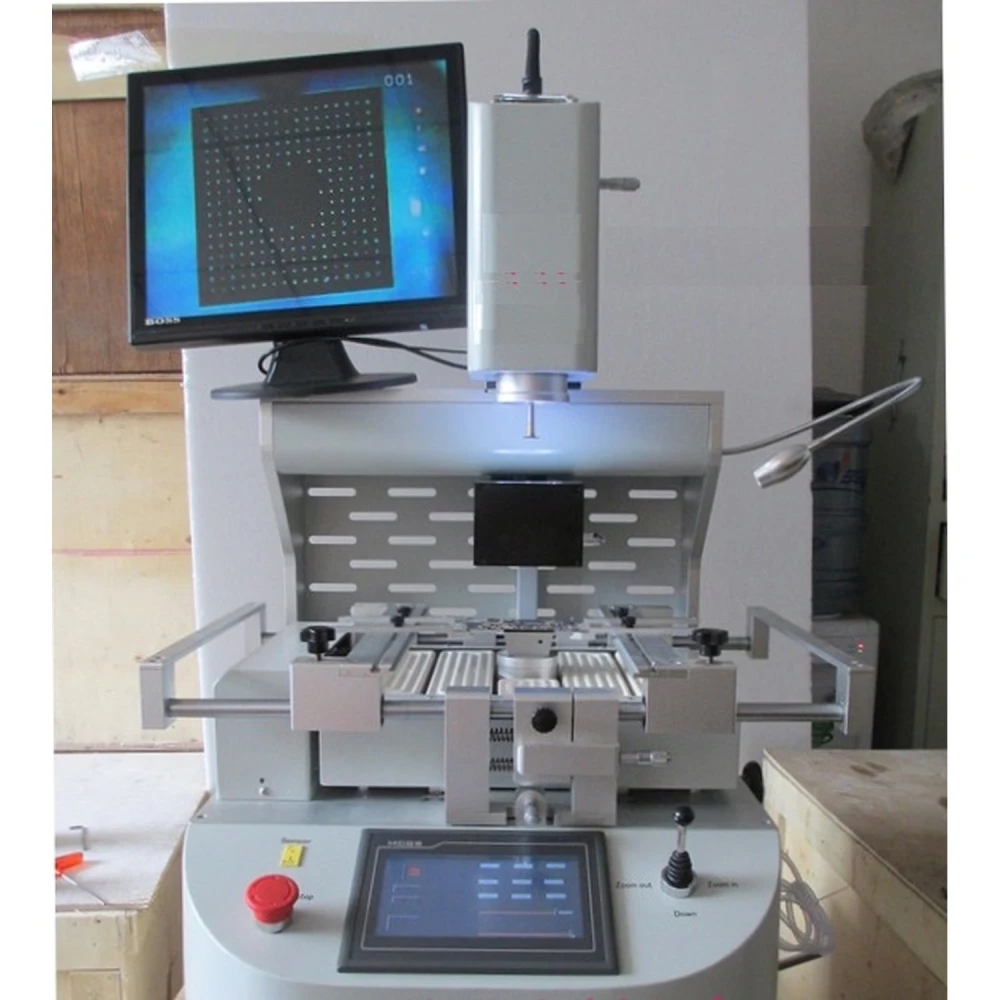

Mlink X5 BGA reballing stacija ar trīskāršu sildīšanas zonu un skārienvadību
Zīmols: Mlink
Ieskaitot PVN (Bez PVN: 3 100,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 3 600,96 € | -4% |
| 10+ | 3 525,94 € | -6% |
| 20+ | 3 375,90 € | -10% |
Mlink X5 BGA reballing stacija ir moderna iekārta, kas paredzēta profesionāļiem, kuriem nepieciešama precizitāte un daudzpusība BGA komponentu lodēšanas un rework procesos. Šī stacija izceļas ar inovatīvu vadības sistēmu un jaudīgu termisko veiktspēju, kas ir ideāli piemērota prasīgiem elektronikas darbiem.
Galvenās īpašības:
- Lineārie slīdņi, kas nodrošina precīzu regulēšanu un ātru pozicionēšanu X, Y un Z asīs, garantējot augstu precizitāti un manevrētspēju.
- Augstas izšķirtspējas skārienekrāns ar PLC vadību, kas ļauj saglabāt vairākus darba profilus, aizsardzību ar paroli un tūlītēju temperatūras līkņu analīzi.
- Trīs neatkarīgas sildīšanas zonas: divi karstā gaisa sildītāji (800W katrs) un infrasarkanais priekšsildītājs (3900W), ar temperatūras kontroli ±3 °C robežās.
- 360° grozāmas karstā gaisa sprauslas ar magnētu ērtai uzstādīšanai un nomaiņai, kā arī apakšējais IR sildītājs, kas nodrošina vienmērīgu PCB plates sildīšanu.
- Importēts augstas precizitātes K tipa termopāris ar slēgtas cilpas vadību un automātisku temperatūras kompensācijas sistēmu, integrēts ar PLC moduli precīzai kontrolei.
- Pozicionēšanas sistēma ar V veida rievu un elastīgu fiksāciju, lai pasargātu PCB plati no deformācijas sildīšanas vai dzesēšanas laikā, saderīga ar jebkura izmēra BGA iepakojumu.
- Jaudīgs šķērsplūsmas ventilators ātrai plates atdzesēšanai, integrēts vakuuma sūknis un sūkšanas pildspalva efektīvai mikroshēmu apstrādei.
- CCD redzes sistēma, kas nodrošina precīzu vizuālo kontroli BGA lodēšanas un atlodēšanas procesos.
- Liela sildīšanas zona, kas piemērota lielām platēm, piemēram, klēpjdatoriem, spēļu konsolēm, serveriem un viedtelevizoriem.
- CE sertifikācija ar avārijas apturēšanu un automātisku aizsardzību pret pārkaršanu un elektriskiem bojājumiem.
Tehniskās specifikācijas:
| Numurs | Parametrs | Detaļa |
|---|---|---|
| 1 | Kopējā jauda | 5600W |
| 2 | Augšējais sildītājs | 800W |
| 3 | Apakšējais sildītājs | Otrais sildītājs 800W, trešais IR sildītājs 3900W |
| 4 | Barošanas avots | AC 220V ±10%, 50/60Hz |
| 5 | Izmēri | 640 × 630 × 900 mm |
| 6 | Pozicionēšana | V veida rieva, PCB balsts regulējams jebkurā virzienā ar universālu ārējo fiksāciju |
| 7 | Temperatūras kontrole | K tipa sensors, slēgta cilpa, neatkarīga sildīšana, precizitāte ±3 °C |
| 8 | Saderīgs PCB izmērs | Maksimums 570 × 370 mm, minimums 20 × 20 mm |
| 9 | Elektriskā izvēle | Ļoti jutīgs temperatūras vadības modulis + skārienekrāns (Taivāna) + saderīgs ar PLC Mitsubishi Fx2n |
| 10 | Neto svars | 70 kg |
Tipiskie lietojumi:
Šī stacija ir ideāli piemērota BGA komponentu remontam un reballing uz sarežģītām elektroniskajām platēm, tostarp klēpjdatoriem, videospēļu konsolēm (Xbox, PS3), serveriem un viedtelevizoriem. Tās modernā vadības sistēma un trīskāršā sildīšanas zona ļauj strādāt efektīvi un droši, samazinot karstuma radītu bojājumu risku.
Saderība:
Saderīga ar plašu PCB plākšņu izmēru un BGA iepakojumu klāstu. Elastīgā fiksācijas sistēma un precīzā temperatūras kontrole padara to piemērotu dažādiem profesionāliem elektronikas remonta un ražošanas pielietojumiem.
Svarīga piezīme: Šobrīd šis produkts ir nav noliktavā. Varat apskatīt alternatīvas vai sazināties, lai uzzinātu par pieejamību nākotnē.
- 5600W kopējā jauda ar trīskāršu neatkarīgu sildīšanas zonu
- HD skārienekrāns ar PLC vadību un saglabājamiem profiliem
- Karstā gaisa sildītāji un IR sildītājs ar precīzu regulēšanu
- CCD redzes sistēma vizuālai kontrolei BGA lodēšanas laikā
- Pozicionēšana ar V veida rievu un elastīgu fiksāciju PCB platēm
- Šķērsplūsmas ventilators ātrai atdzesēšanai
- Integrēts vakuuma sūknis un sūkšanas pildspalva mikroshēmu apstrādei
- CE sertifikācija ar aizsardzību pret pārkaršanu un bojājumiem
- Saderīga ar platēm līdz 570×370 mm un dažādiem BGA iepakojumiem
- Izmēri 640×630×900 mm un neto svars 70 kg
Klientu jautājumi un atbildes
Kādas ir galvenās Mlink X5 priekšrocības salīdzinājumā ar citām tā paša segmenta BGA pārlodēšanas stacijām?
Mlink X5 izceļas ar augstas precizitātes temperatūras kontroli (±3 °C), trim neatkarīgām sildīšanas zonām (divas ar karsto gaisu un viena infrasarkanā), smalku X-Y-Z asu regulēšanu pozicionēšanai, HD skārienekrānu ar PLC vadību un saglabājamiem temperatūras profiliem. Tas nodrošina lielāku atkārtojamību, mazāku PCB bojājumu risku un pielāgojamību dažādiem korpusiem. Salīdzinot ar pamata modeļiem, tas pārspēj tos termiskās stabilitātes un pielāgošanas iespēju ziņā.
Kādi ir stacijas izmēri, svars un materiāli, un kas ir iekļauts standarta komplektā?
Stacija izmanto izturīgus metāla materiālus, iespējams, tērauda korpusu un rūpnieciskas elektroniskās komponentes, lai gan ražotājs precīzu sastāvu nenorāda. Aptuvenie izmēri parasti ir 500 x 600 x 450 mm, un svars ir no 35 līdz 50 kg, tāpēc nepieciešama pastāvīga novietošana. Standarta komplektā parasti ietilpst galvenā vienība, skārienekrāns, karstā gaisa sprauslu komplekts, K tipa termopāri, PCB pamatne un pamata savienojuma piederumi.
Pie kāda sprieguma un frekvences darbojas Mlink X5 stacija un kādas elektriskās vai ventilācijas prasības ir nepieciešamas?
Stacija ir paredzēta darbam ar standarta 220 V tīkla spriegumu (±10%), 50/60 Hz, un maksimālais patēriņš var būt no 2000 līdz 4000 W atkarībā no visu trīs sildītāju vienlaicīgas lietošanas. Nepieciešams zemējums un labi vēdināma vide, jo sildītāju darbība rada ievērojamu atlikumsiltumu.
Kāda veida rutīnas apkope nepieciešama stacijai un kāds ir tās paredzamais kalpošanas laiks tipiskā lietošanā?
Pamata apkope ietver regulāru sprauslu un filtru tīrīšanu, termopāru kalibrācijas pārbaudi un mehānisko savienojumu pārbaudi ik pēc 6 mēnešiem. Kritiskām komponentēm, piemēram, K tipa termopāriem un sildelementiem, kalpošanas cikls ir 5000 līdz 10 000 stundu atkarībā no lietošanas. Ar pareizu apkopi paredzamais kalpošanas laiks rūpnieciskā vidē pārsniedz 8 gadus.
Vai ir PCB izmēra vai saderīgo komponentu tipa ierobežojumi, kas jāņem vērā pirms šīs stacijas izvēles?
Mlink X5 var apstrādāt lielāko daļu nozares standarta PCB, ar maksimālajiem izmēriem, kas parasti ir ap 400 x 400 mm. Saderīgi ir BGA, QFN un CSP komponenti, ja vien izmērs atbilst sprauslām un sildīšanas zonai. Īpaši lieliem vai neparastas formas komponentiem var būt nepieciešama pielāgota sprausla.
Vai Mlink X5 stacija ir pieejama iegādei?
Šobrīd Mlink X5 stacija ir nav noliktavā. Varat apskatīt alternatīvas vai sazināties, lai uzzinātu par pieejamību nākotnē.
Kādu maksimālo PCB plates izmēru stacija var apstrādāt?
Stacija var apstrādāt PCB plates līdz 570×370 mm un minimālo izmēru 20×20 mm.
Kādu temperatūras kontroli tā izmanto?
Tā izmanto K tipa sensoru ar slēgtas cilpas kontroli un precizitāti ±3 °C robežās, ar neatkarīgu kontroli katrai sildīšanas zonai.
Vai tā ir saderīga ar pielāgotiem darba profiliem?
Jā, stacija ļauj saglabāt vairākus darba profilus ar aizsardzību ar paroli un parametru modificēšanu.
Kādas aizsardzības sistēmas stacija ietver?
Tai ir CE sertifikācija, avārijas apturēšana, automātiska izslēgšanās aizsardzība avārijas gadījumā un dubulta aizsardzība pret pārkaršanu.
