3,85 €
Ir noliktavā
PCB 4S 40A aizsardzības plate litija akumulatoram
Zīmols: satkit
Saglabāt 4% Bija: 3,99 €
3,85€
Ieskaitot PVN (Bez PVN: 3,18 €)
Ierobežots krājums
Standarta piegāde
Pk, Mai 1 - Ot, Mai 5
Eksprespiegāde
Tr, Apr 29 - Ce, Apr 30
30 dienu atgriešana
Bezmaksas atgriešana 30 dienu laikā
Drošs darījums
Share:
Bezmaksas piegāde
Piegāde no 4,99€
Vienkārša atgriešana
30 dienu atgriešanas politika
Drošs maksājums
100% droši norēķini
Kvalitātes garantija
Tikai oriģināli produkti

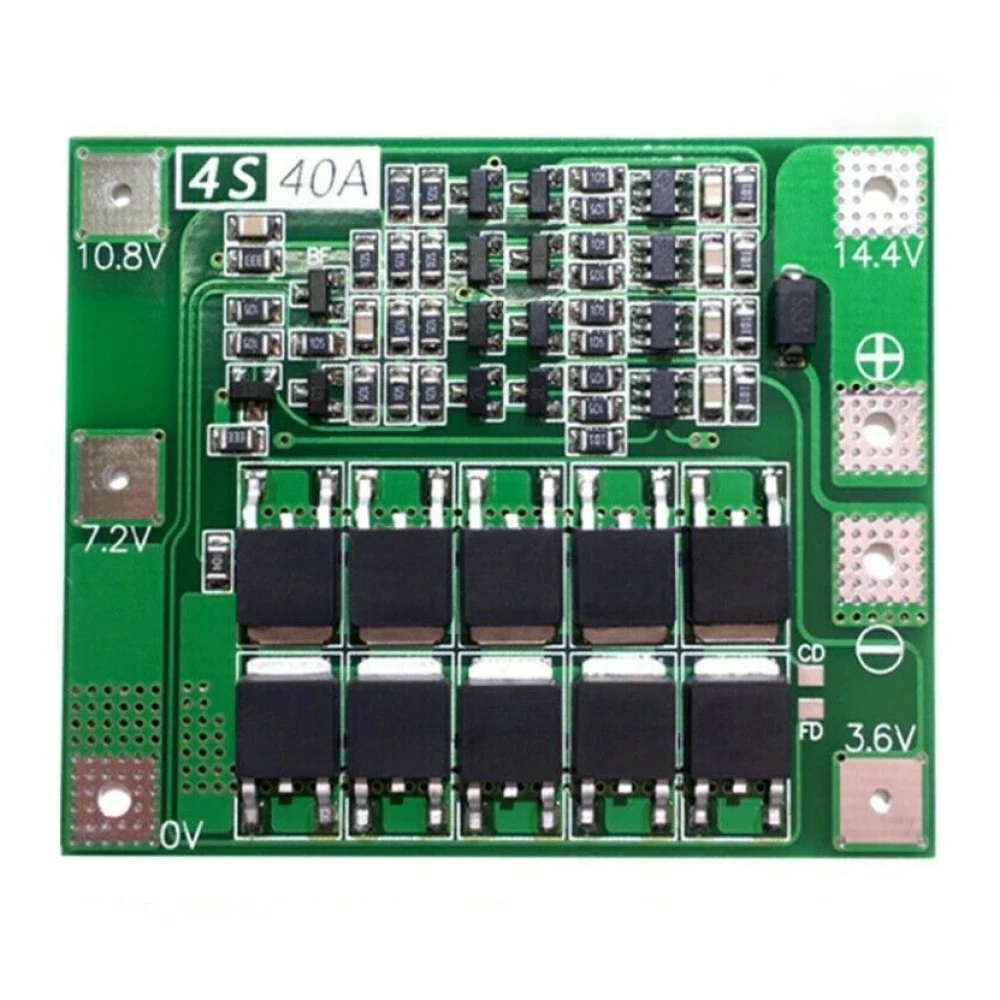

PCB 4S 40A aizsardzības plate litija akumulatoram, uzlabota versija
Šī aizsardzības plate ir paredzēta 4S konfigurācijas litija akumulatoriem ar nominālo spriegumu 16.8V un maksimālo nepārtraukto izlādes strāvu 40A, ideāli piemērota lietojumiem, kuriem nepieciešama liela jauda un drošība.
Galvenās īpašības
- Savietojams nominālais spriegums: 3.6V vai 3.7V uz vienu elementu, tostarp 18650, 26650 un litija polimēra akumulatori.
- Uzlādes spriegums: 16.8V līdz 18.1V.
- Nepārtrauktā izlādes strāva: līdz 40A (ieteicams samazināt, ja dzesēšana ir nepietiekama).
- Nepārtrauktā uzlādes strāva: līdz 20A.
- Ierīces tips: sprieguma regulators akumulatoru aizsardzībai un pārvaldībai.
- Balansēšanas strāva: 100mA, lai uzturētu elementu stāvokli.
- Pieejamās versijas: standarta (bez balansēšanas funkcijas, jauda līdz 135W) un balansētā (ar balansēšanas funkciju, jauda līdz 220W).
Tehniskās specifikācijas
- Lai veiksmīgi iedarbinātu, nepieciešami akumulatori ar minimālo jaudu: trīs 15C-20C akumulatori vai seši 10C-15C akumulatori.

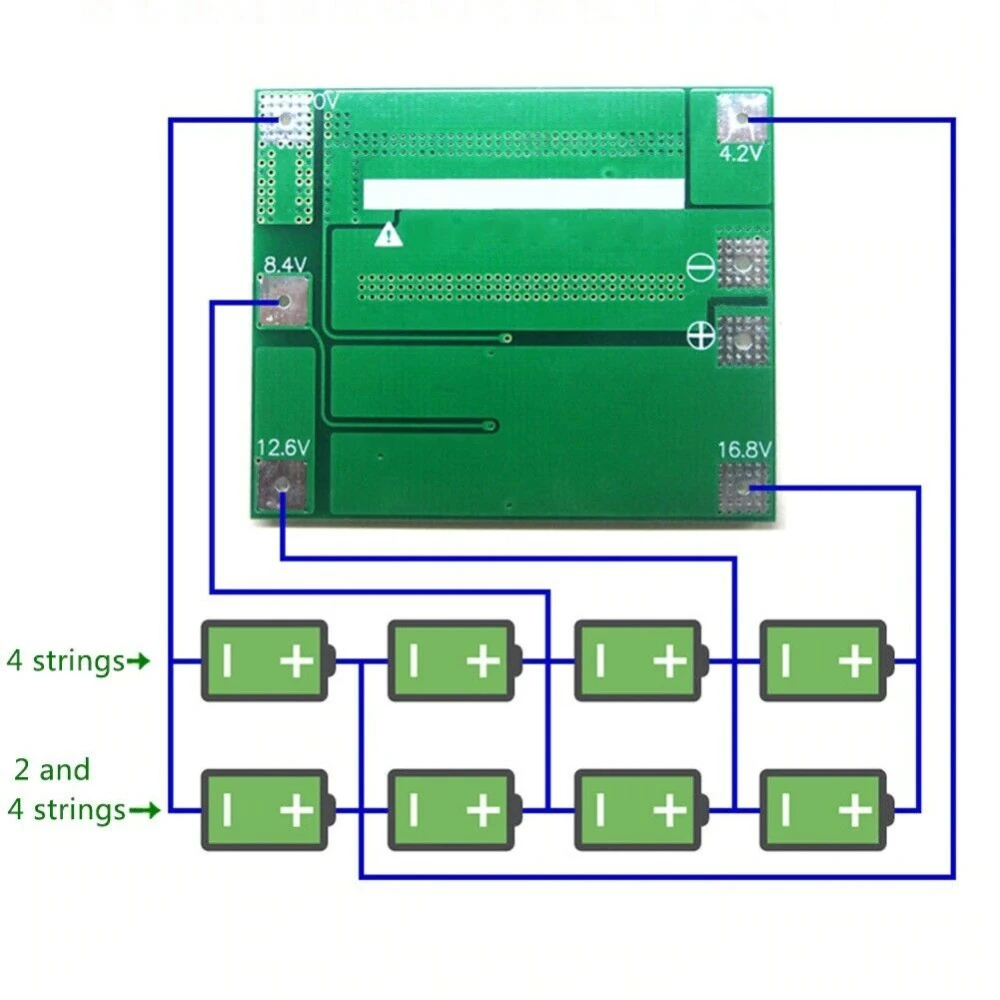

- Stingri jāievēro pieslēgšana saskaņā ar spriegumu karti: 0V, 4.2V, 8.4V, 12.6V un 16.8V, lai izvairītos no īssavienojuma.
- Ieteicams starp motora pozitīvo un negatīvo spaili pieslēgt nepolāru kondensatoru (10uF-100uF, spriegums >25V), lai novērstu pretējus sprieguma pīķus.
- Akumulatoriem virknē pārliecinieties, ka katrai grupai ir vienāds spriegums; ja nav, pirms lietošanas virknē uzlādējiet katru akumulatoru atsevišķi.
Tipiski lietojumi un savietojamība
Šī plate ir ideāli piemērota litija akumulatoru aizsardzībai elektriskajos transportlīdzekļos, enerģijas uzkrāšanas sistēmās, dronos un citās elektroniskajās ierīcēs, kurām nepieciešama liela strāva un uzlabota aizsardzība. Savietojama ar cilindriskajiem 18650, 26650 un litija polimēra akumulatoriem 4S konfigurācijā.
Atšķirības starp standarta un balansēto versiju
- Standarta versija: piemērota iedarbināšanas strāvām zem 80A un maksimālajai jaudai 135W, bez balansēšanas funkcijas.
- Balansētā versija: atbalsta iedarbināšanas strāvas zem 80A un maksimālo jaudu 220W, ietver balansēšanas funkciju, lai pagarinātu akumulatora kalpošanas laiku.
Iepakojuma saturs
- 1 x PCB 4S 40A aizsardzības plate litija akumulatoram, uzlabota versija.
- Savietojams nominālais spriegums 3.6V un 3.7V akumulatoriem, tostarp 18650, 26650 un litija polimēram
- Nepārtrauktā izlādes strāva līdz 40A augstai veiktspējai
- Nepārtrauktā uzlādes strāva līdz 20A
- Balansēšanas funkcija ar 100mA strāvu balansētajā versijā
- Savietojams ar 4S 16.8V konfigurācijām
- Standarta un balansētā versija atbilstoši jaudas un balansēšanas vajadzībām
- Nepieciešami akumulatori ar minimālo jaudu 15C-20C vai 10C-15C drošai iedarbināšanai
- Iekļauti ieteikumi īssavienojumu un pretēju sprieguma pīķu novēršanai
Klientu jautājumi un atbildes
Kādi ir 4S 40A aizsardzības plates fiziskie izmēri un aptuvenais svars?
Konkrēta informācija par izmēriem un svaru sniegtajā aprakstā nav norādīta. Parasti šāda tipa plates ir aptuveni 60–70 mm garas un 15–20 mm platas, ar svaru mazāku par 20 g. Ja nepieciešami precīzi dati, ieteicams pārbaudīt ražotāja datasheet.
Kādi pieslēgšanas un uzstādīšanas piesardzības pasākumi ir kritiski, lai izvairītos no kļūmēm vai īssavienojumiem, uzstādot šo PCB?
Obligāti jāievēro vadu pieslēgšanas secība: jāpieslēdz tieši atbilstoši 0 V, 4.2 V, 8.4 V, 12.6 V un 16.8 V shēmai. Nekādā gadījumā nedrīkst veidot apzinātu īssavienojumu. Pirms lietošanas virknē visām šūnām jābūt izlīdzinātam spriegumam. Turklāt ieteicams motora spailēs uzstādīt nepolāru kondensatoru (>25 V, 10–100 μF), lai aizsargātos pret atpakaļejošiem impulsiem.
Kādas strāvas robežas plate atbalsta un kas notiek, ja tās tiek pārsniegtas uzlādes vai izlādes laikā?
Plate atbalsta līdz 40 A nepārtrauktu izlādi un 20 A nepārtrauktu uzlādi. Ja šīs vērtības tiek pārsniegtas, īpaši nepietiekamas dzesēšanas gadījumā, būtiski pieaug pārkaršanas risks, neatgriezeniski var tikt bojāti plates komponenti vai pat radīti drošības traucējumi. Ieteicams ilgstoši nedarbināt tuvu šīm maksimālajām robežām.
Ar kādiem akumulatoru veidiem šī aizsardzības plate ir savietojama?
Tā ir savietojama ar litija akumulatoriem ar nominālo spriegumu 3.6V vai 3.7V, tostarp cilindriskajiem 18650, 26650 un litija polimēra akumulatoriem 4S konfigurācijā.
Kāda ir atšķirība starp standarta un balansēto šīs plates versiju?
Standarta versijai nav balansēšanas funkcijas un tā atbalsta līdz 135W, savukārt balansētā versija ietver balansēšanas funkciju un atbalsta līdz 220W, kas palīdz pagarināt akumulatora kalpošanas laiku.
Kā jāuzstāda aizsardzības plate, lai izvairītos no bojājumiem?
Stingri jāievēro pieslēgšana saskaņā ar spriegumu karti 0V, 4.2V, 8.4V, 12.6V un 16.8V. Turklāt ieteicams starp pozitīvo un negatīvo spaili pieslēgt nepolāru kondensatoru, lai novērstu pretējus sprieguma pīķus.
Kādu maksimālo strāvu plate atbalsta nepārtrauktā izlādes un uzlādes režīmā?
Tā atbalsta maksimālo nepārtraukto izlādes strāvu 40A un maksimālo nepārtraukto uzlādes strāvu 20A, lai gan ieteicams samazināt strāvu, ja dzesēšana ir nepietiekama.
