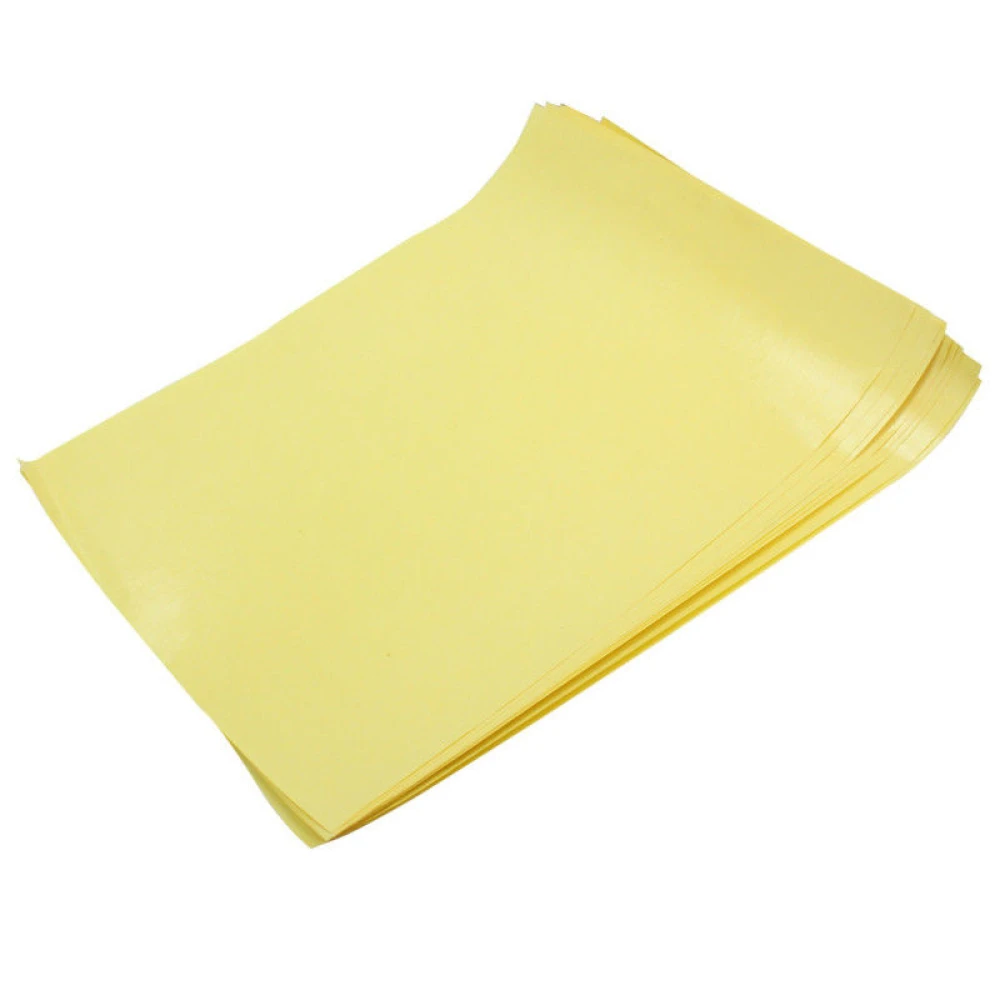

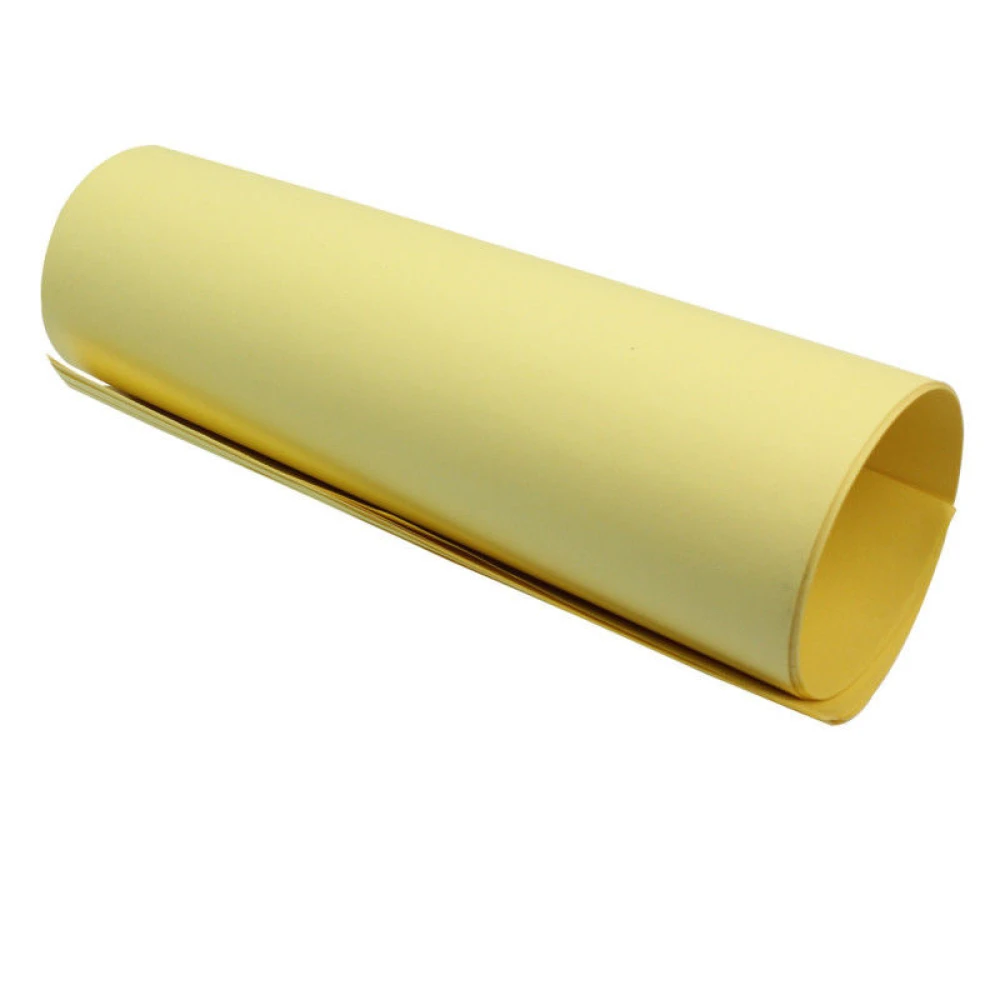

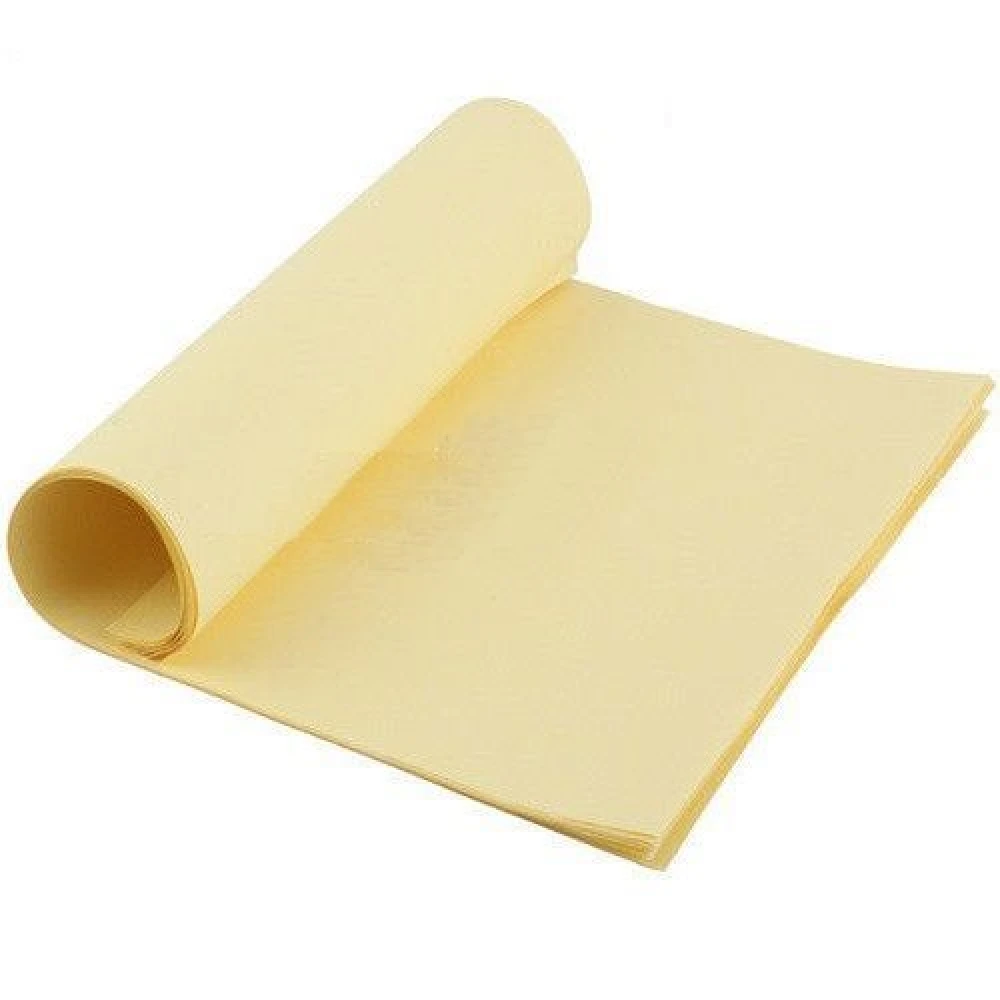

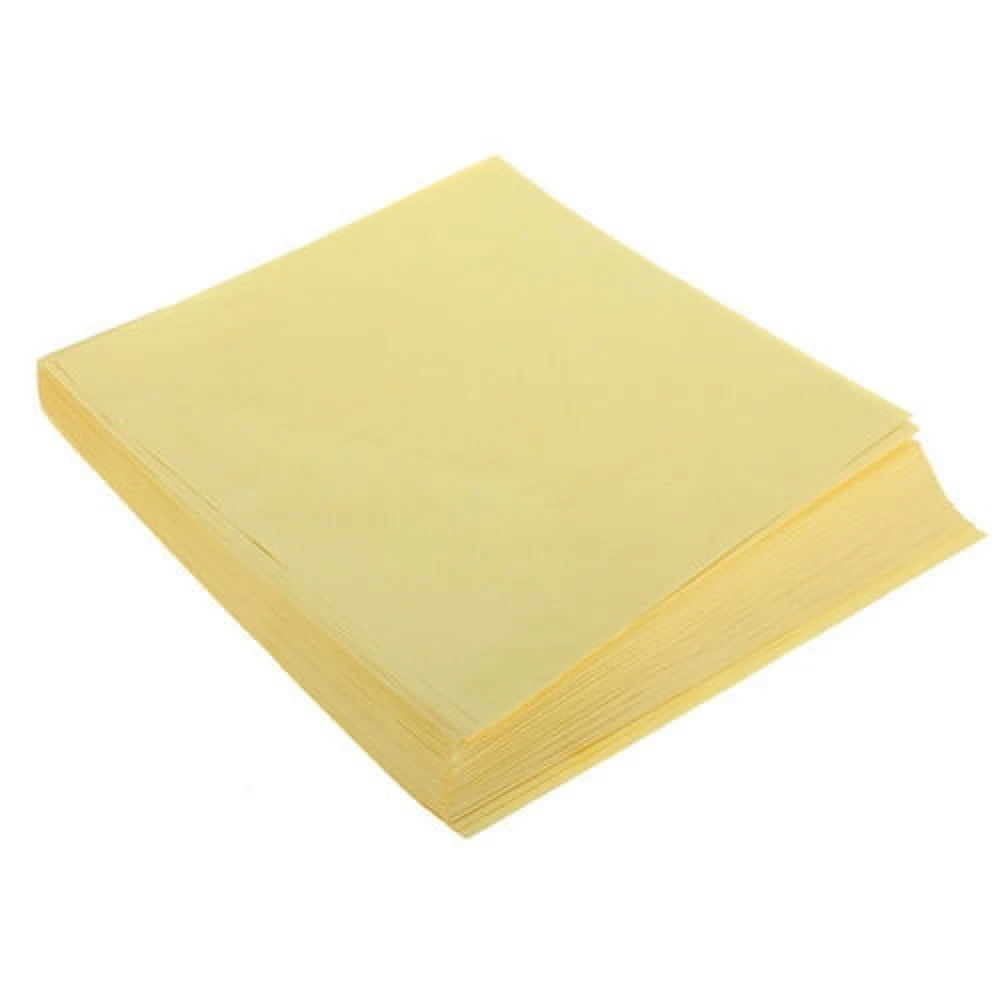

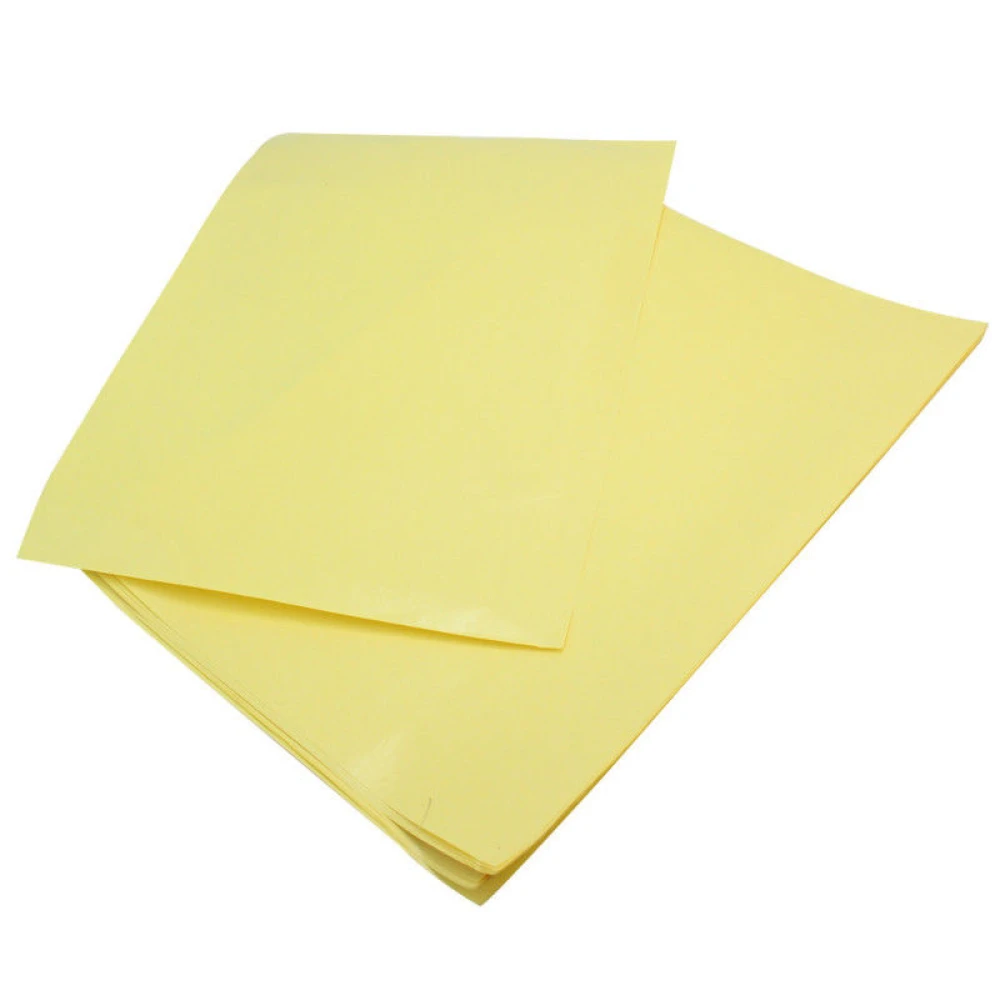

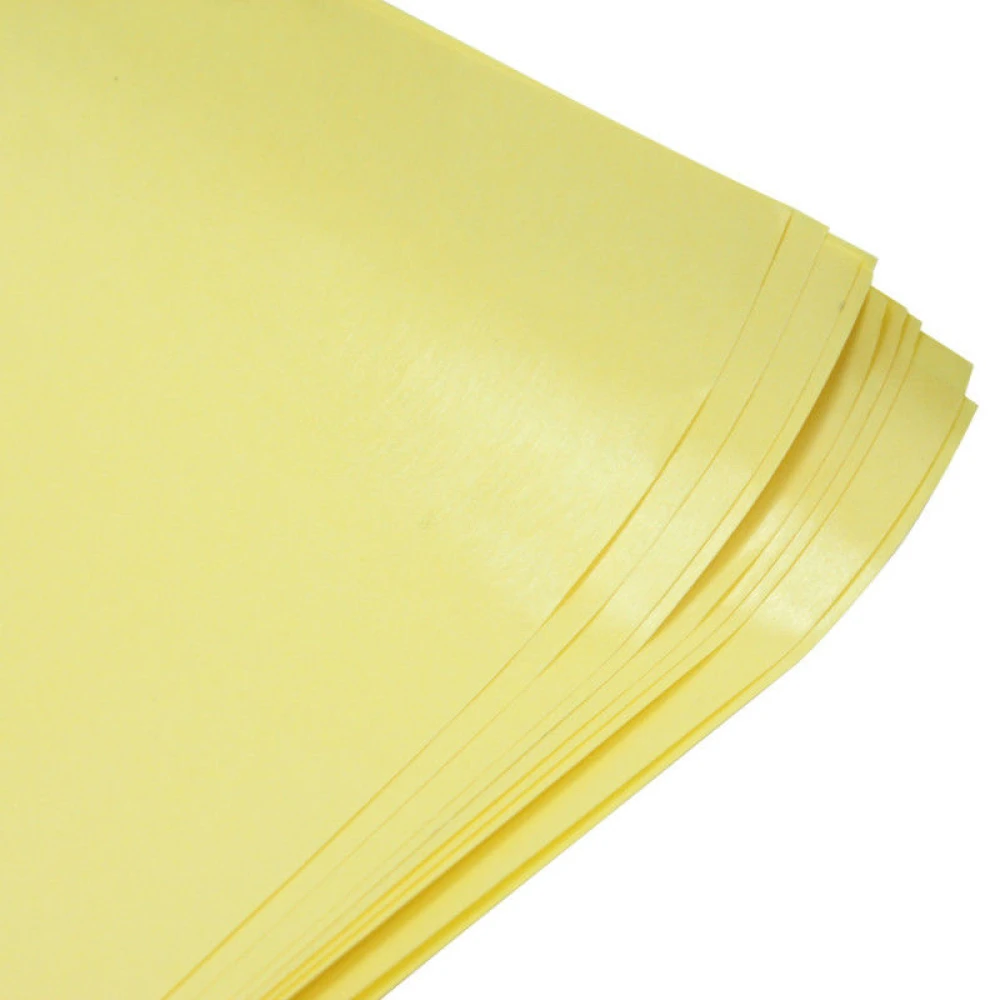

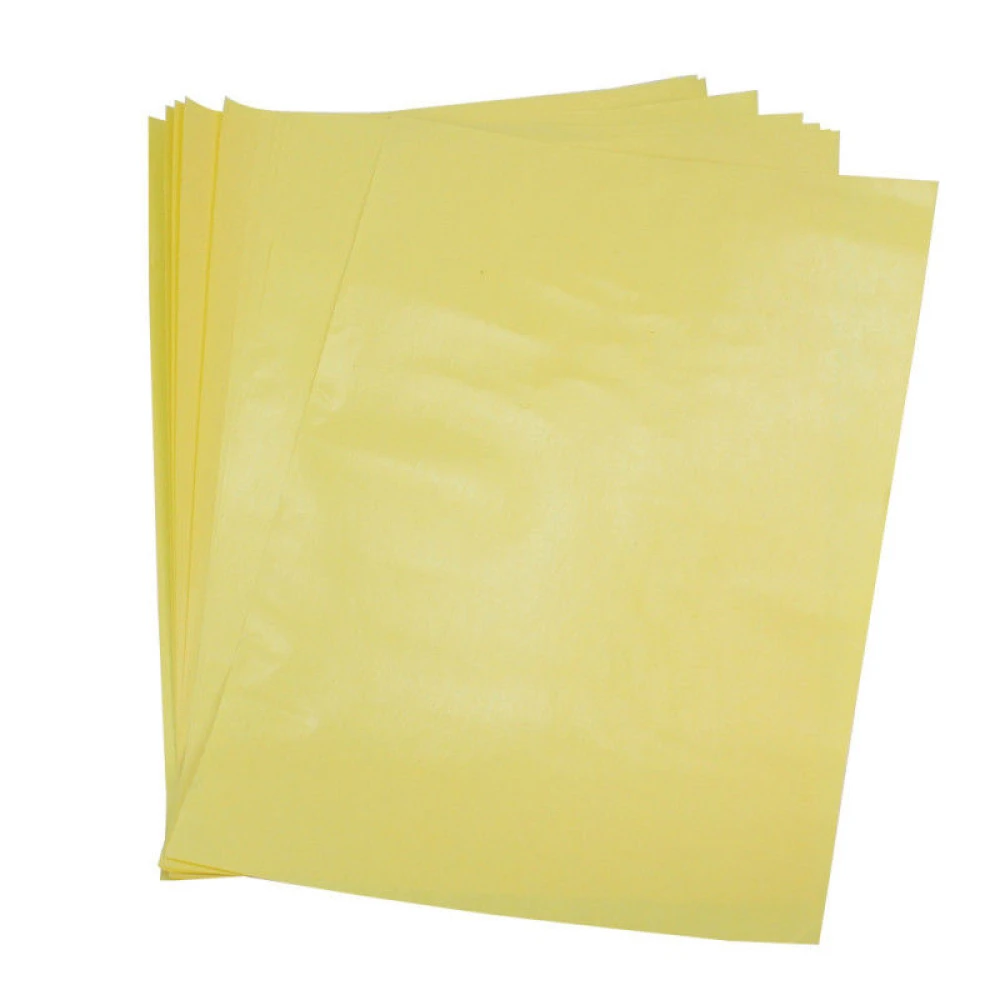

10 gab. termopārneses loksnes A4 PCB un DIY shēmām
Zīmols: satkit
Saglabāt 4% Bija: 2,06 €
1,97€
Ieskaitot PVN (Bez PVN: 1,63 €)
Ir noliktavā - Tiek nosūtīts nekavējoties
Standarta piegāde
Pk, Mai 1 - Ot, Mai 5
Eksprespiegāde
Tr, Apr 29 - Ce, Apr 30
30 dienu atgriešana
Bezmaksas atgriešana 30 dienu laikā
Drošs darījums
Share:
Bezmaksas piegāde
Piegāde no 4,99€
Vienkārša atgriešana
30 dienu atgriešanas politika
Drošs maksājums
100% droši norēķini
Kvalitātes garantija
Tikai oriģināli produkti
Produkta apraksts:
Šīs 10 PCB termopārneses loksnes A4 ir paredzētas, lai atvieglotu iespiedshēmu dizainu pārnešanu no papīra uz vara plāksnēm, izmantojot tonera metodi un pielietojot siltumu un spiedienu. Tās ir lieliski piemērotas DIY elektronikas shēmu projektiem, ļaujot izgatavot PCB plates ar augstu precizitāti un efektivitāti.
Galvenās īpašības:
- A4 formāts (297 x 210 mm), dzeltenā krāsā.
- Materiāls: papīrs, kas īpaši apstrādāts termopārnesei.
- Saderīgs tikai ar lāzerprinteriem, jo plastiskais toneris veido pret skābi izturīgu masku.
- Ļauj pārnest dizainus turpmākai ķīmiskai kodināšanai vara plāksnēs.
- Ideāli piemērots DIY shēmu projektiem un PCB plākšņu izgatavošanai.
- Augsta pārneses precizitāte un iespēja izgatavot divpusējas plates.
Lietošanas veids:
- Izdrukājiet shēmas dizainu uz termopārneses loksnes ar lāzerprinteri.
- Uzklājiet siltumu un spiedienu ar laminatoru vai gludekli 150 līdz 180 grādos pēc Celsija, lai pārnestu toneri uz vara plāksnes.
- Pēc pārneses uzmanīgi noņemiet papīru.
- Ievietojiet plati dzelzs hlorīda šķīdumā, lai noēstu zonas, kuras toneris neaizsargā.
- Visbeidzot, notīriet plati, noņemot toneri, lai atklātu iespiedshēmu.
Piesardzības pasākumi:
- Nelietot tintes printerus, jo tie ar šo papīru nedarbojas.
- Ieteicams mājas vai neliela formāta biroja lāzerprinteriem.
- Atkarībā no iekārtas un projekta var būt nepieciešami konkrēti laika un temperatūras iestatījumi.
Šo PCB termopārneses lokšņu A4 priekšrocības:
- Augsta pārnestā dizaina precizitāte.
- Zemākas izmaksas PCB plākšņu izgatavošanā.
- Ātrāka iespiedshēmu plākšņu ražošana.
- Iespēja izgatavot divpusējas plates.
Saderība un ieteikumi:
Šīs loksnes ir paredzētas darbam tikai ar lāzerprinteriem. To darbība ar citiem printeru veidiem netiek garantēta. Lai iegūtu labākos rezultātus, ieteicams izmantot neliela formāta lāzerprinterus un pēc vajadzības pielāgot drukas un pārneses parametrus.
Iepakojuma saturs:
- 10 loksnes PCB un DIY shēmām paredzēta termopārneses papīra A4 formātā.
- A4 formāts (297 x 210 mm) dzeltenā krāsā
- Saderīgs tikai ar lāzerprinteriem termopārnesei
- Ļauj pārnest iespiedshēmu dizainus uz vara plāksnēm
- Ideāli piemērots DIY PCB plākšņu izgatavošanai
- Augsta precizitāte un iespēja izgatavot divpusējas plates
- Komplektā 10 loksnes vairākkārtējai lietošanai
Klientu jautājumi un atbildes
Kādas priekšrocības šis termopārneses papīrs piedāvā salīdzinājumā ar citām metodēm mājas PCB izgatavošanai?
A4 formāta termopārneses papīrs nodrošina precīzu un skaidru tonera pārnesi no lāzerprintera uz vara plati, kas samazina izlīdzināšanas kļūdas un uzlabo celiņu detaļas salīdzinājumā ar tādām metodēm kā pauspapīrs vai līmplēves. Tā galvenā priekšrocība ir augstā izšķirtspēja un saderība ar mājas apstākļos pieejamiem piederumiem (lāzerprinteris un gludeklis vai laminators), lai gan gala kvalitāte ir atkarīga no pārneses parametriem un konkrētā dizaina.
Kāds ir katras loksnes biezums un svars, un vai starp partijām ir pieļaujamas kādas atšķirības?
Termopārneses papīra loksnēm parasti ir aptuvens biezums 70 līdz 80 µm un svars 4 līdz 5 g uz loksni (A4 formāts: 297 x 210 mm). Ražošanas procesa dēļ pastāv minimālas pielaides (±5 µm), taču tās parasti neietekmē pārneses procesu lielākajai daļai DIY lietojumu.
Vai šis papīrs ir saderīgs ar visiem lāzerprinteriem un kādas temperatūras robežas tas iztur pārneses laikā?
Papīrs ir saderīgs ar standarta lāzerprinteriem (mājas vai biroja), ja tie atbalsta A4 formāta papīru. Tas nav piemērots tintes printeriem. Tas iztur termopārneses temperatūru no 150 līdz 180 °C gan laminatoros, gan mājas gludekļos. Temperatūras pārsniegšana virs 190 °C var sabojāt papīru un apgrūtināt tā atdalīšanu pēc pārneses.
Kādas ir biežākās problēmas PCB pārneses laikā un kā tās novērst?
Biežākās problēmas ir slikta tonera saķere, slikti definētas malas vai nepilnīga pārnese. Tās parasti rodas nepietiekamas temperatūras dēļ (mazāk par 150 °C), pārāk īsa kontakta laika vai neatbilstoša spiediena dēļ. Labākiem rezultātiem ieteicams rūpīgi notīrīt vara plati, drukāt ar augstu tonera blīvumu un eksperimentēt ar laiku un temperatūru ieteiktajā diapazonā (1–2 minūtes pie 150–180 °C).
Vai lokšņu uzglabāšanai nepieciešama īpaša apkope, lai nodrošinātu to ilgmūžību?
Lai saglabātu loksnes, tās jāuzglabā sausā vietā, bez tiešas saules iedarbības, un temperatūrā no 15 līdz 25 °C, lai izvairītos no deformācijām vai virsmas īpašību zuduma. Ieteicams tās turēt oriģinālajā iepakojumā līdz lietošanas brīdim. Mitrums var samazināt pārneses spēju, tāpēc sausa vide ir būtiska.
Vai šīs loksnes var izmantot ar tintes printeriem?
Nē, šīs loksnes ir saderīgas tikai ar lāzerprinteriem tonera sastāva dēļ, kas nepieciešams termopārnesei.
Kāds ir termopārneses lokšņu izmērs?
Katra loksne ir A4 izmērā, tas ir, 297 x 210 mm.
Kā notiek dizaina pārnese uz vara plāksni?
Dizains tiek izdrukāts ar lāzerprinteri uz loksnes, pēc tam ar laminatoru vai gludekli tiek uzklāts siltums un spiediens, lai pārnestu toneri uz vara plāksni.
Vai šīs loksnes var izmantot divpusējām platēm?
Jā, šīs loksnes ļauj ar augstu precizitāti izgatavot divpusējas iespiedshēmu plates.
Kādi piesardzības pasākumi jāievēro, lietojot šīs loksnes?
Ieteicams izmantot neliela formāta lāzerprinterus un pielāgot laikus un temperatūras atbilstoši iekārtai. Nelietot tintes printerus.
