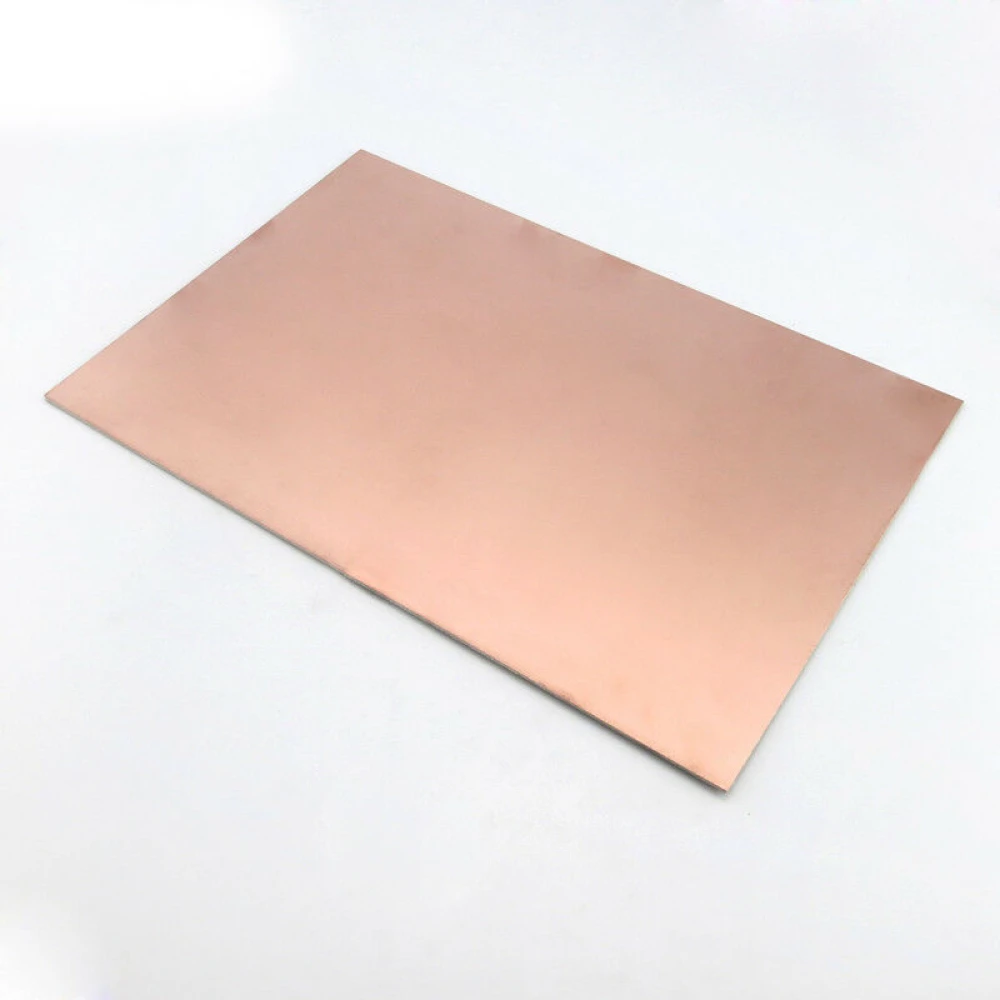

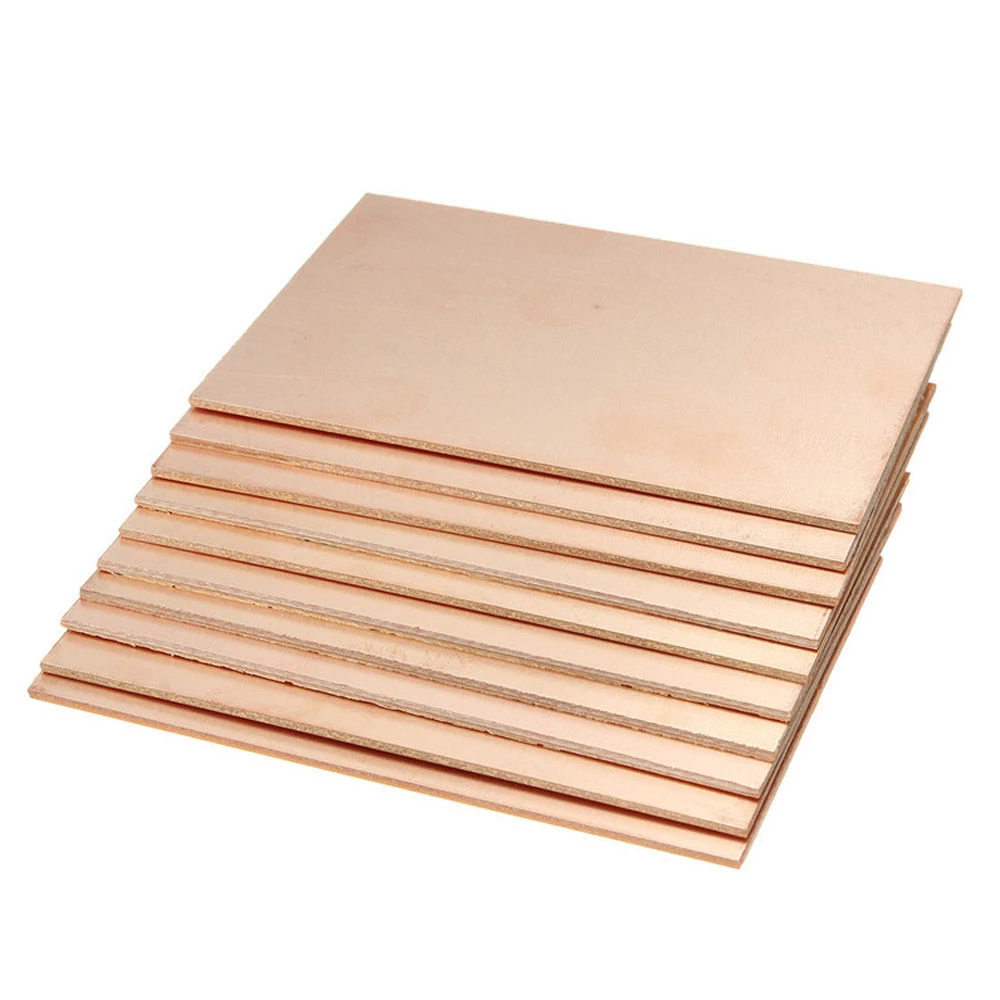

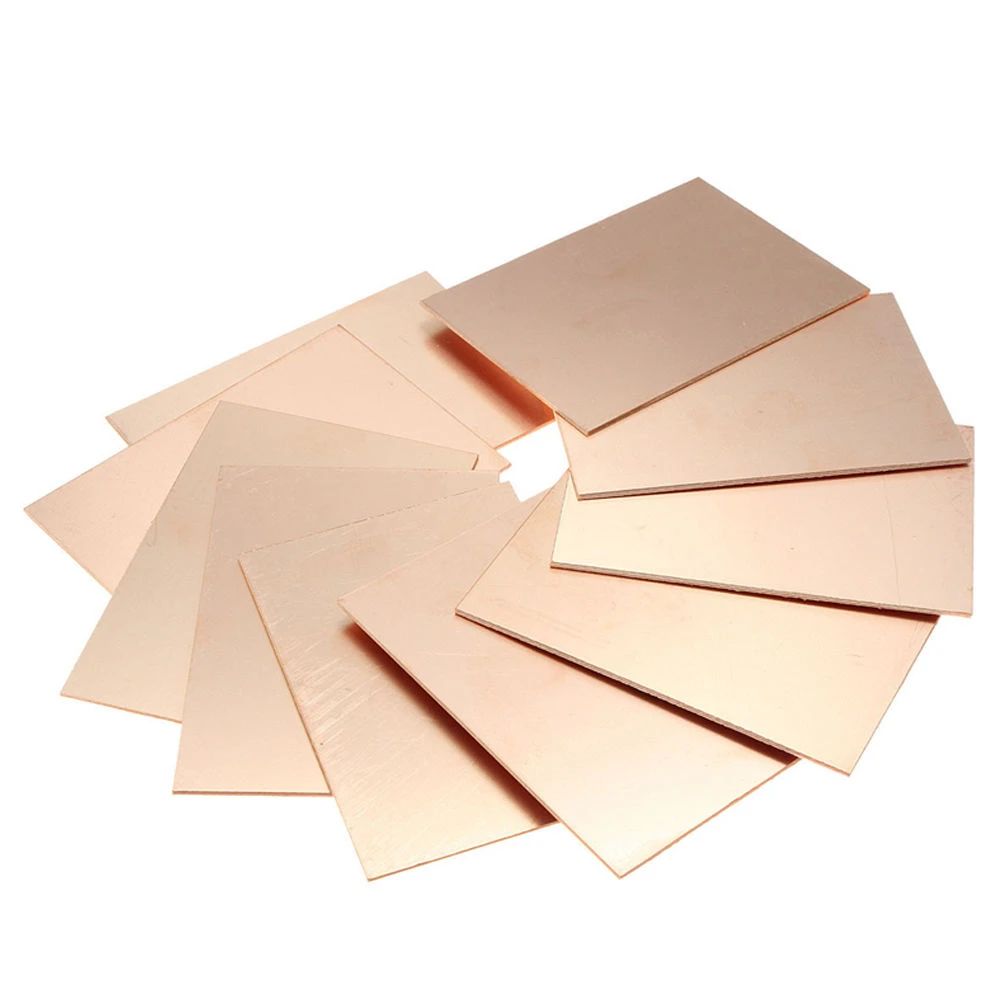

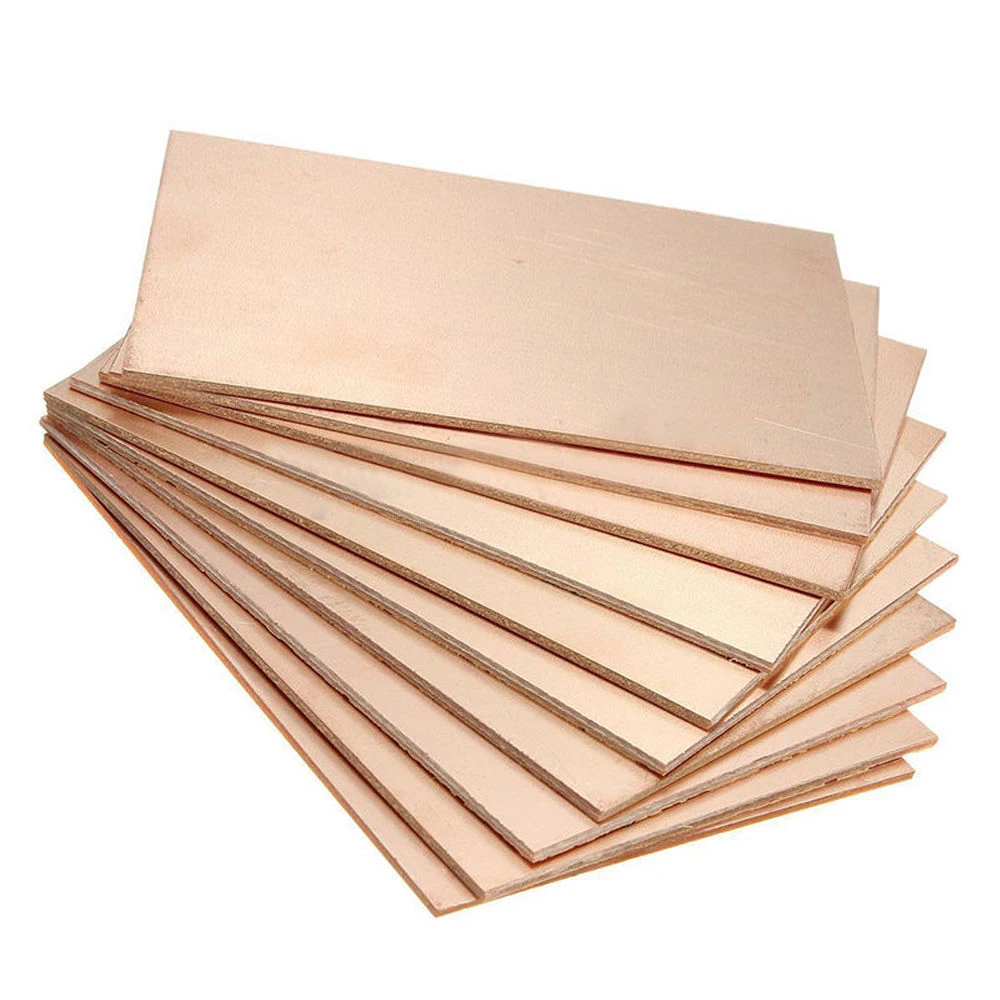

FR4 stiklašķiedras PCB plāksne 15x20cm vienpusēja DIY projektiem
Zīmols: satkit
2,66€
Ieskaitot PVN (Bez PVN: 2,20 €)
Ierobežots krājums
Standarta piegāde
Tr, Mai 6 - Pk, Mai 8
Eksprespiegāde
Pr, Mai 4 - Ot, Mai 5
30 dienu atgriešana
Bezmaksas atgriešana 30 dienu laikā
Drošs darījums
Share:
Bezmaksas piegāde
Piegāde no 4,99€
Vienkārša atgriešana
30 dienu atgriešanas politika
Drošs maksājums
100% droši norēķini
Kvalitātes garantija
Tikai oriģināli produkti

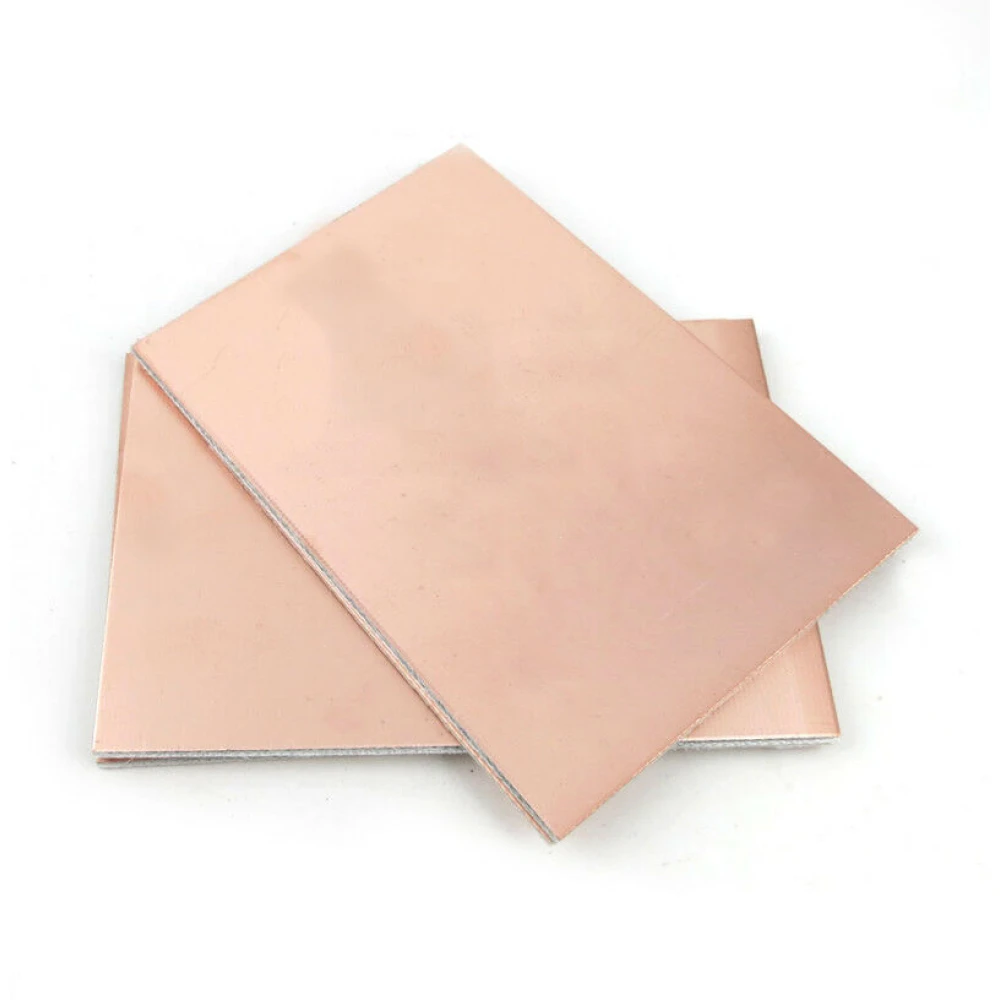

Placa PCB cobre 15x20cm una cara no satkit ir laminēta plāksne, kas izgatavota no FR4 stiklašķiedras un īpaši paredzēta iespiedshēmu izveidei DIY elektronikas projektos. Šai vienpusējai iespiedshēmas plāksnei ir vara pārklājums, kas atvieglo drošu un ilgmūžīgu elektrisko savienojumu izveidi.
Galvenās īpašības:

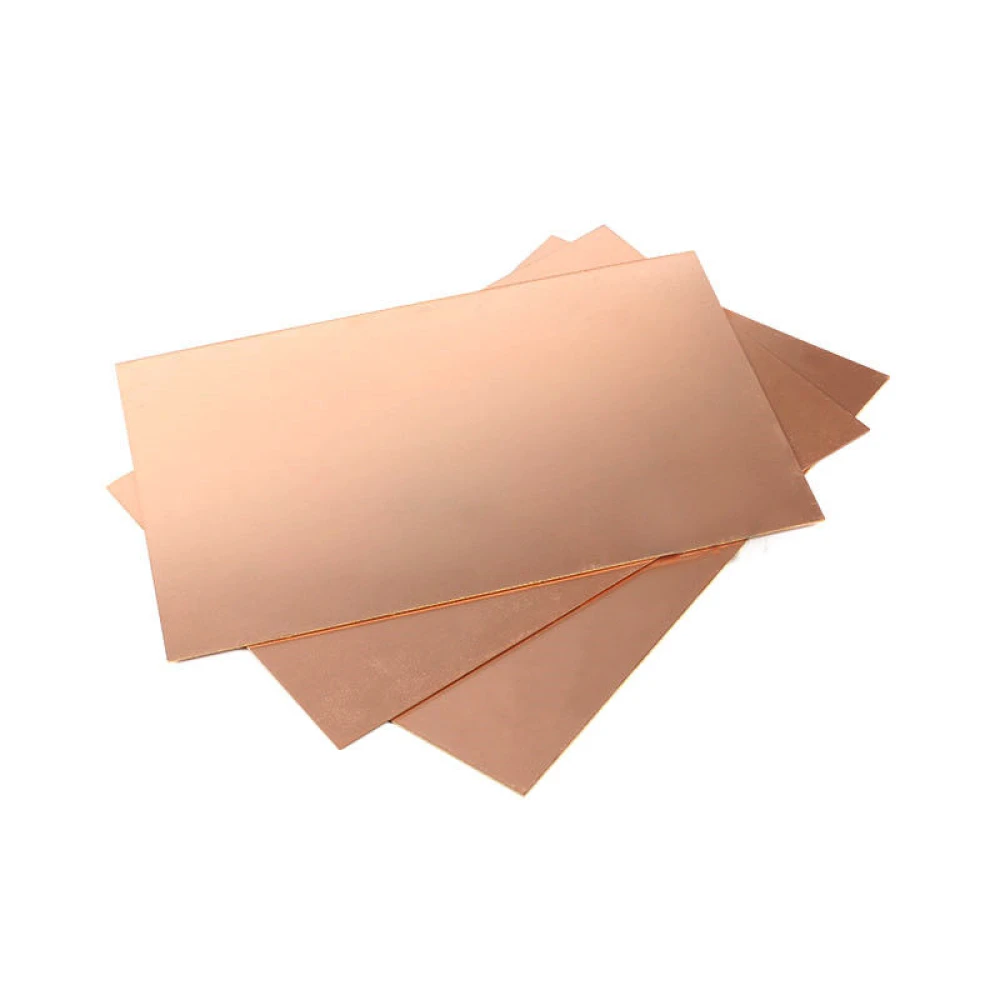

- Material: FR4 stiklašķiedra, kas pazīstama ar augstu mehānisko un termisko izturību.
- Tamaño: 15 x 20 cm, ideāli piemērots vidēja izmēra projektiem.

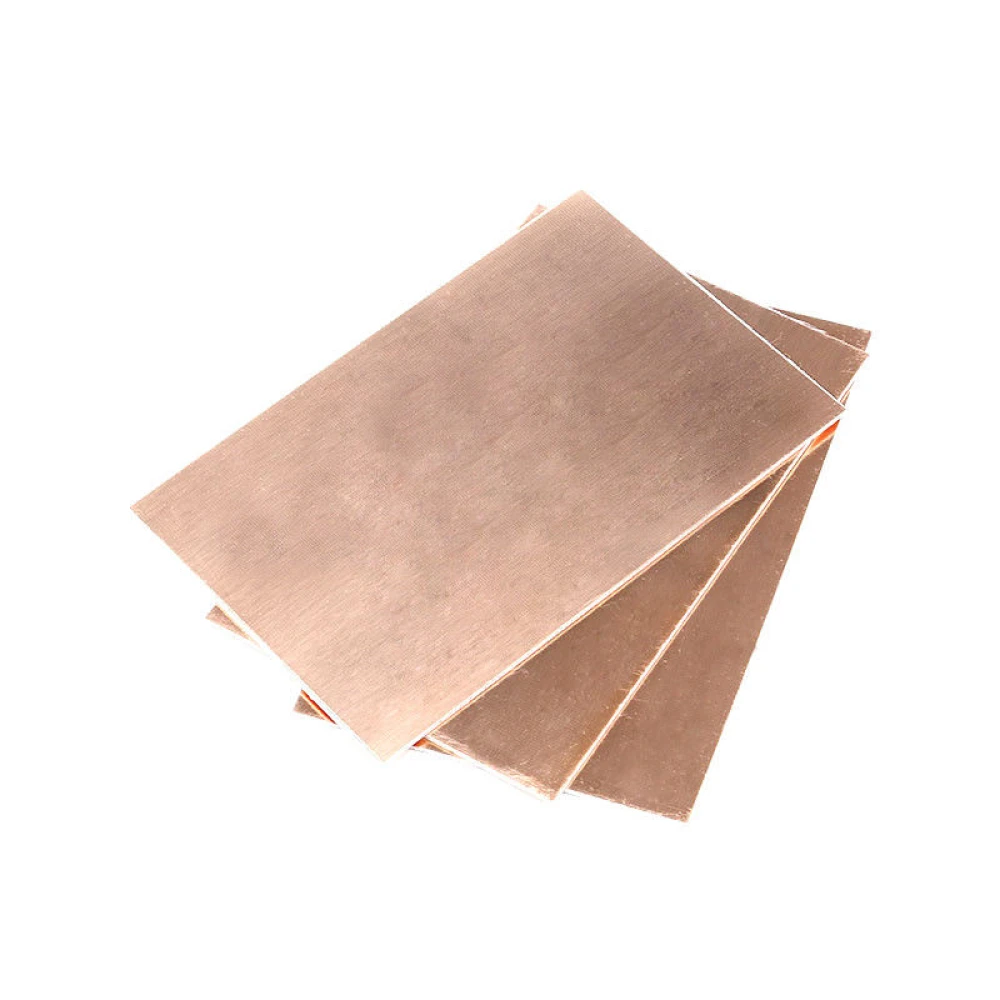

- Grosor: 1.5 mm, nodrošinot plāksnei stingrību un stabilitāti.
- Capas: Viena vara kārta, lieliski piemērota vienkāršām un zemu izmaksu shēmām.

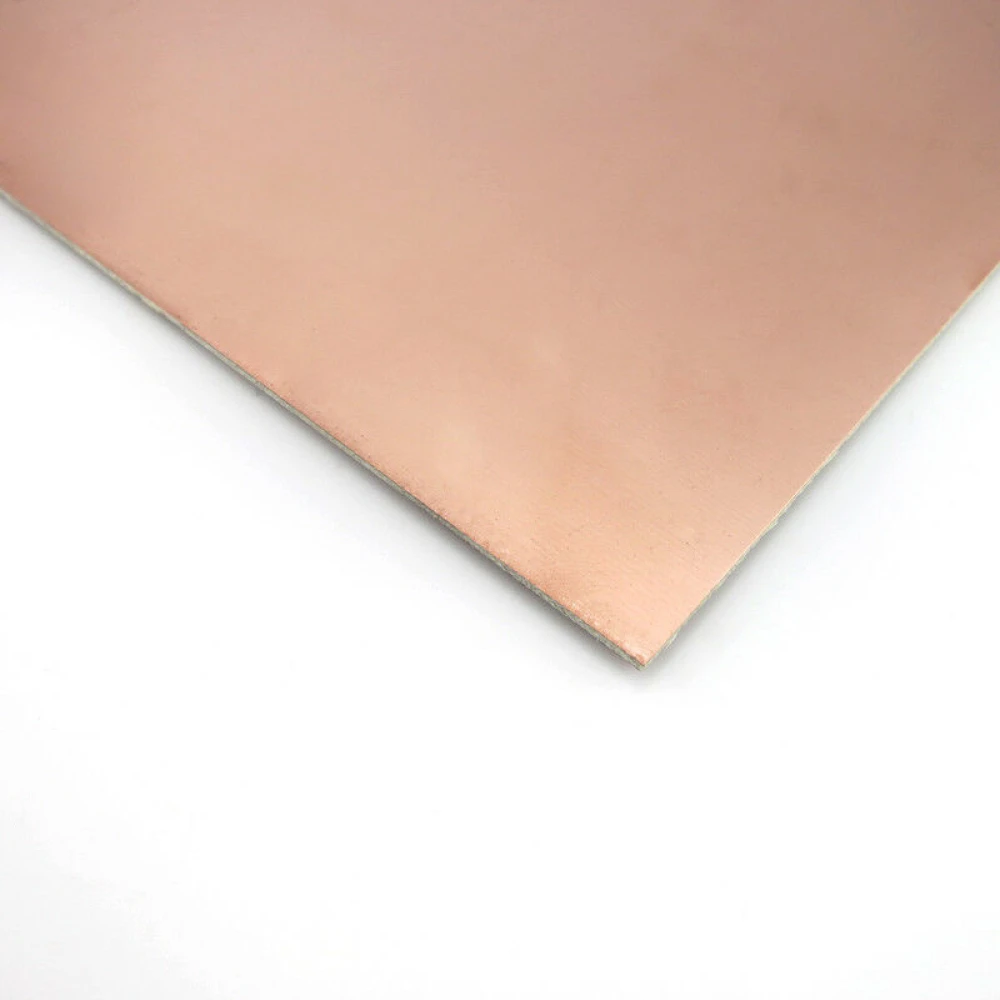

- Acabado: Vara pārklājums lieliskai elektriskajai vadītspējai.
Lietojums un pielietojums:
Šī PCB plāksne ir ideāli piemērota entuziastiem un profesionāļiem, kuri vēlas izgatavot savas iespiedshēmas elektronikas projektiem, prototipiem vai remontiem. Tās izmērs un īpašības padara to piemērotu elektroniskām ierīcēm, izglītojošiem eksperimentiem un DIY izstrādēm.
Saderība:
Saderīga ar parastajām PCB plākšņu kodināšanas un lodēšanas metodēm. To var izmantot ar standarta elektroniskajiem komponentiem virsmas montāžai vai caurcaurumu montāžai, ja vien dizains paredzēts vienpusējai plāksnei.
Ar satkit jūs iegūstat uzticamu produktu, kas atbilst kvalitātes standartiem DIY elektronikai. Izmantojiet šo 15x20cm vienpusējo vara PCB plāksni, lai viegli un precīzi izveidotu pielāgotas shēmas.
- Izturīgs un ilgmūžīgs FR4 stiklašķiedras materiāls
- 15 x 20 cm izmērs vidēja izmēra projektiem
- 1.5 mm biezums, kas piešķir plāksnei stingrību
- Viena kārta ar vara pārklājumu labākai vadītspējai
- Piemērota DIY projektiem un elektronikas prototipiem
Klientu jautājumi un atbildes
Kādas priekšrocības ir, izvēloties FR4 stiklašķiedras PCB plati ar vienu vara pusi salīdzinājumā ar citām alternatīvām, piemēram, bakelītu?
FR4 stiklašķiedras plate piedāvā labāku mehānisko izturību, lielāku termisko noturību un mazāku mitruma uzsūkšanu salīdzinājumā ar bakelītu. Tas nodrošina lielāku uzticamību prototipos un shēmās, kas pakļautas mēreni agresīvai videi. Tomēr bakelīts var būt pietiekams zemu izmaksu montāžām un mazāk stingrām elektriskām prasībām.
Kāds ir precīzs vara un FR4 biezums šajā platē, un kā tas ietekmē strāvas vadītspēju?
Standarta vara biezums šādās platēs parasti ir 35 µm (1 oz/ft²), lai gan tas var atšķirties atkarībā no partijas. FR4 biezums ir 1,5 mm. 35 µm biezs varš ļauj vadīt līdz 2–3 A pa platu celiņu bez pārkaršanas, ja vien celiņa dizains to atbalsta. Lielākām strāvām vai siltuma izkliedei nepieciešama detalizēta analīze.
Vai plati var viegli nogriezt un izurbt, lai pielāgotu dažādu izmēru un formu projektiem?
Jā, plati var griezt ar rokas zāģi vai rotējošu instrumentu un urbt ar FR4 karbīda urbjiem. Nepieciešama elpceļu aizsardzība, jo stiklašķiedras putekļi ir kairinoši. 15 cm x 20 cm izmēri pieļauj aptuveni ±0,5 mm kļūdu.
Vai uz šo materiālu attiecas kādi drošības standarti vai klasifikācija PCB tipa materiālam?
FR4 materiāls, ko izmanto PCB platēs, parasti atbilst UL94-V0 liesmas noturības standartam, kas nozīmē, ka tas pats nodziest, kad tiek noņemts aizdegšanās avots. Tomēr ir jāpārbauda pie ražotāja, vai šai konkrētajai platei ir UL sertifikācija. Tā nav piemērota augstsprieguma lietojumiem vai temperatūrām virs 130°C.
Kādas prakses ieteicamas, lai pagarinātu plates kalpošanas laiku un novērstu atklātā vara oksidēšanos pirms alvas pārklāšanas?
Ieteicams plati apstrādāt ar cimdiem, lai izvairītos no pirkstu nospiedumiem, uzglabāt to sausā vietā un prom no korozīviem līdzekļiem. Ja to neizmantosiet uzreiz, plāns flux vai aizsarglakas slānis uz vara var samazināt oksidēšanos. Alvošanu vai lodēšanu veicot drīz pēc kodināšanas, tiek nodrošināta labāka saķere.
No kāda materiāla ir izgatavota šī PCB plāksne?
Plāksne ir izgatavota no FR4 stiklašķiedras, kas pazīstama ar savu izturību un ilgmūžību.
Kāds ir plāksnes izmērs un biezums?
Plāksnes izmērs ir 15 x 20 cm, un tās biezums ir 1.5 mm.
Vai tā ir vienpusēja vai divpusēja plāksne?

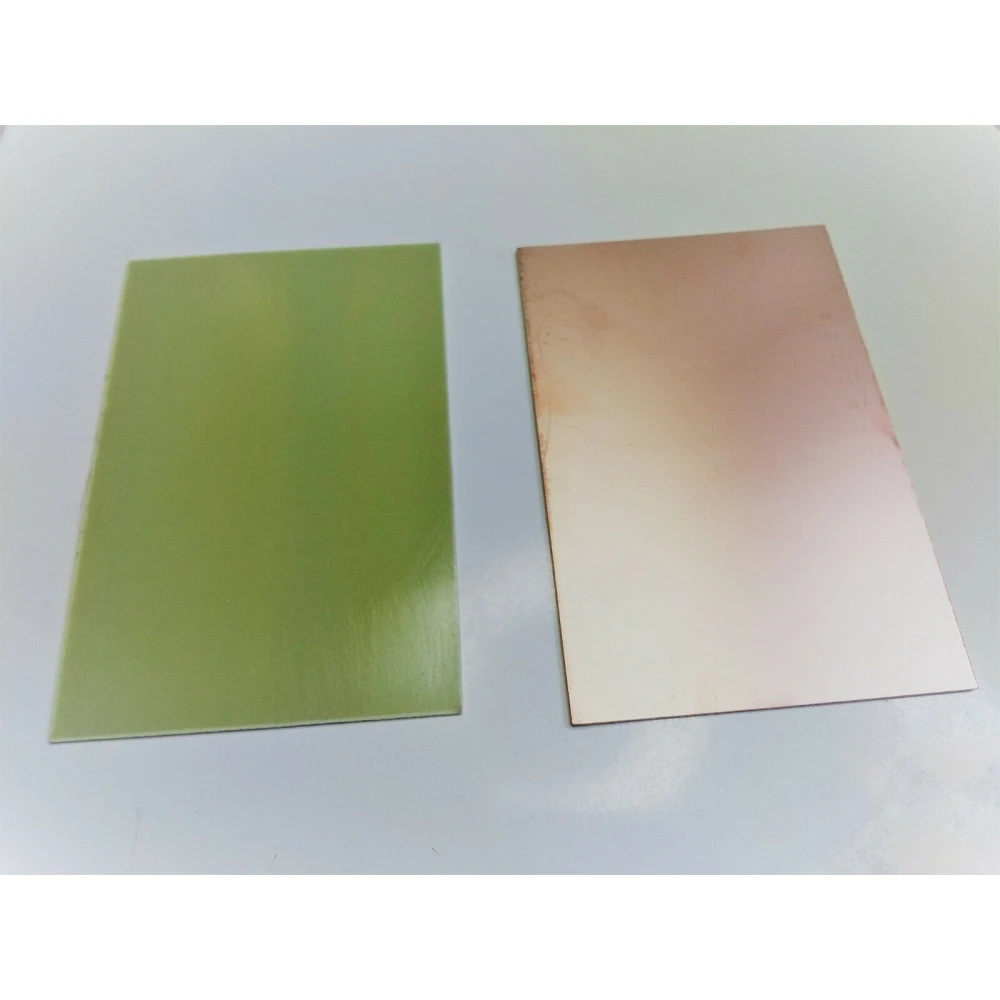

Tā ir vienpusēja iespiedshēmas plāksne ar vara pārklājumu.
Kādiem projektiem šī plāksne ir piemērota?
Tā ir ideāli piemērota DIY projektiem, prototipiem un elektronikas remontiem, kuriem nepieciešama vienpusēja plāksne.
Vai tā ir saderīga ar parastajām kodināšanas un lodēšanas metodēm?
Jā, tā ir saderīga ar standarta PCB plākšņu kodināšanas un lodēšanas metodēm.
