RC522 RFID lasītājs Arduino ar antenu karšu lasīšanai un rakstīšanai

Name: RC522 RFID lasītājs Arduino ar antenu karšu lasīšanai un rakstīšanai
Brand: satkit
SKU: 1B020401
Price: 7.11 EUR
Availability: InStock

Zīmols: satkit

Esiet pirmais, kas novērtē šo preci

7,11€

Ieskaitot PVN (Bez PVN: 5,88 €)

Apjoma atlaides

Daudzums	Cena	Saglabāt
2+	6,83 €	-4%
10+	6,28 €	-12%
20+	5,83 €	-18%

Ir noliktavā - Tiek nosūtīts nekavējoties

Standarta piegāde Pr, Mai 4 - Tr, Mai 6

Eksprespiegāde Ce, Apr 30 - Pk, Mai 1

30 dienu atgriešana

Daudzums

Bezmaksas atgriešana 30 dienu laikā

Drošs darījums

Bezmaksas piegāde Piegāde no 4,99€

Vienkārša atgriešana 30 dienu atgriešanas politika

Drošs maksājums 100% droši norēķini

Kvalitātes garantija Tikai oriģināli produkti

RC522 RFID lasītājs Arduino ir uzlabots tuvuma karšu lasīšanas un rakstīšanas modulis, kas darbojas 13.56MHz frekvencē. Tas izmanto NXP MFRC522 mikroshēmu, kas ir pazīstama ar augstu integrāciju, zemu spriegumu un zemām izmaksām, padarot to par ideālu izvēli elektronikas projektiem un Arduino balstītām piekļuves kontroles sistēmām.

Šis modulis atbalsta vairākus RFID karšu veidus, tostarp S50, S70, Ultralight, Pro un DESFire, nodrošinot plašu savietojamību dažādiem pielietojumiem. Saziņa ar mikrokontrolleri notiek, izmantojot SPI interfeisu, kas atvieglo pieslēgšanu un samazina vietu uz plates.

Galvenās īpašības

Darba frekvence: 13.56MHz
Integrēta MFRC522 mikroshēma ar augstu integrāciju
Saderīgs ar RFID kartēm S50, S70, Ultralight, Pro un DESFire
SPI interfeiss tiešai saziņai ar Arduino un citiem mikrokontrolleriem
Strāvas patēriņš: 13-26mA darbībā, 10-13mA gaidīšanas režīmā, mazāk nekā 80uA miega režīmā
Maksimālais datu pārraides ātrums: 10Mbit/s
Kompakti izmēri: 40mm x 60mm
Darba temperatūras diapazons: -20 līdz 80 grādi Celsius
Uzglabāšanas diapazons: -40 līdz 85 grādi Celsius
Relatīvais darba mitrums: 5% - 95%
Iekļauta tukša S50 IC karte un īpaša atslēgas piekariņa formas karte

Tipiskie pielietojumi

Šis modulis ir ideāli piemērots izstrādātājiem un entuziastiem, kuri vēlas ieviest radiofrekvenču identifikācijas sistēmas savos Arduino projektos. To var izmantot piekļuves kontroles sistēmās, inventarizācijā, aktīvu uzraudzībā un automatizācijas lietojumprogrammās, kur nepieciešama datu lasīšana un rakstīšana RFID kartēs.

Saderība

RC522 modulis ir izstrādāts tā, lai to varētu viegli integrēt ar Arduino platēm un citiem mikrokontrolleriem, kas atbalsta SPI saziņu. Tā zemais darba spriegums (3.3V) un kompaktais izmērs ļauj to izmantot pārnēsājamās ierīcēs un iegultās sistēmās.

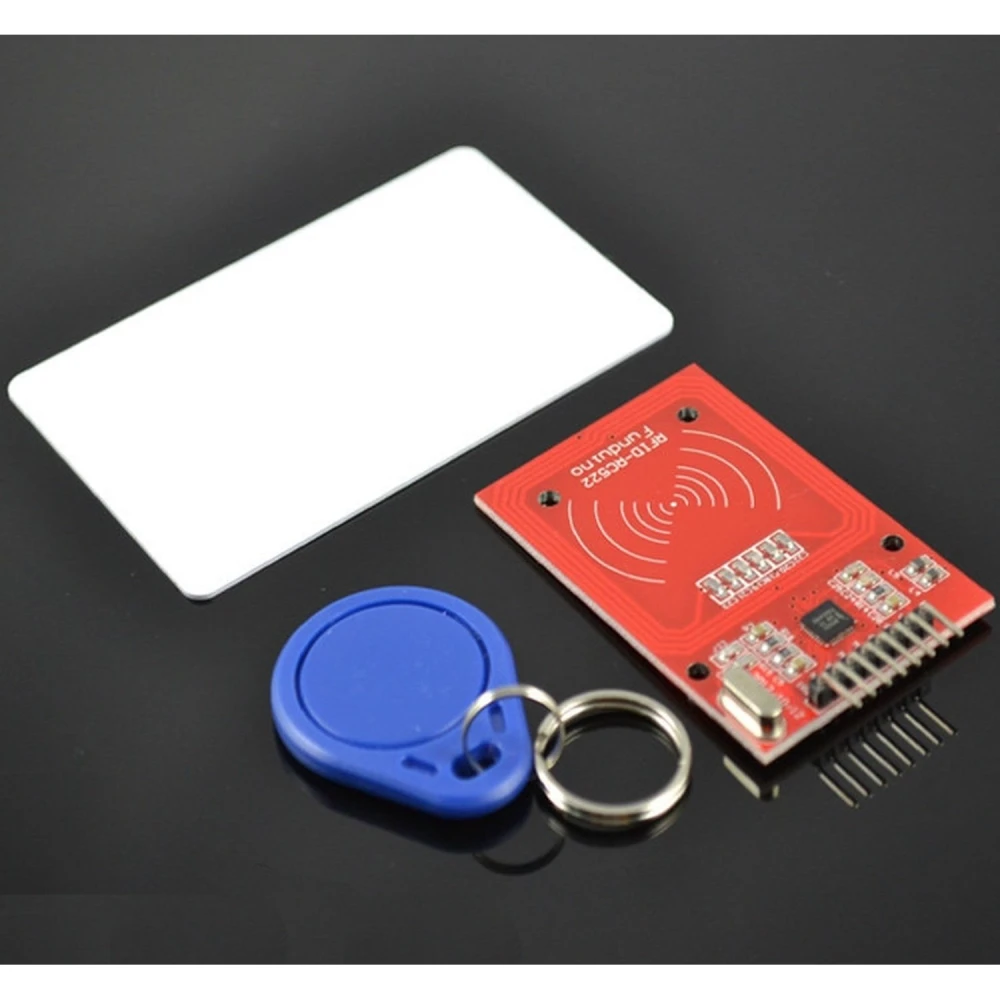

Komplekta saturs

1x RFID-RC522 modulis
1x standarta tukša S50 IC karte
1x īpaša S50 karte atslēgas piekariņa formā
1x taisns un izliekts pin header savienošanai

Darba frekvence: 13.56MHz bezkontakta saziņai
Saderīgs ar RFID kartēm S50, S70, Ultralight, Pro un DESFire
SPI interfeiss tiešam savienojumam ar Arduino un mikrokontrolleriem
Efektīvs patēriņš: 13-26mA darbībā, mazāk nekā 80uA miega režīmā
Kompakti izmēri: 40mm x 60mm, viegli integrējams projektos
Iekļautas RFID kartes testēšanai un tūlītējai izstrādei
Plašs temperatūras un mitruma diapazons lietošanai dažādos apstākļos

Klientu jautājumi un atbildes

Kādas sastāvdaļas ir iekļautas RC522 moduļa kastē un kādi ir tā fiziskie izmēri?

Standarta iepakojumā ir RC522 modulis, integrēta antena, RFID tags (atslēgu piekariņš), proximity karte un vīrišķie pini savienošanai. Moduļa izmēri ir 40 mm x 60 mm x aptuveni 5 mm augstumā.

Kāda ir RC522 saderība ar mikrokontrolleriem un kādas ir tā elektriskās prasības?

RC522 modulis ir saderīgs ar Arduino, Raspberry Pi un citiem mikrokontrolleriem, kuriem ir SPI (Serial Peripheral Interface) interfeiss. Tam nepieciešama 3.3 V DC barošana, un tipiskais patēriņš normālā darbībā ir no 13 mA līdz 26 mA. Nav ieteicams moduli barot tieši ar 5 V, jo tas var tikt bojāts.

Kādus sakaru protokolus atbalsta RC522 un kādas ir biežākās savienojuma problēmas?

RC522 galvenokārt sazinās caur SPI interfeisu, lai gan ar modifikācijām to var pielāgot arī citiem protokoliem. Biežākās problēmas ir kļūdas, pieslēdzot pie 5 V, kabeļi, kas garāki par 25 cm un rada signāla troksni, kā arī nepareiza SPI pinu konfigurācija resursdatorā. Svarīgi izmantot īsus kabeļus un ievērot barošanas polaritāti.

Kādi drošības un normatīvie apsvērumi jāņem vērā, lietojot RC522 piekļuves kontroles lietojumos?

RC522 izmanto CRYPTO1 šifrēšanu MIFARE karšu datu pārvaldībai, taču šis algoritms ir ievainojams pret zināmiem uzbrukumiem, tāpēc to nav ieteicams izmantot augstas drošības lietojumos. Modulis atbilst ISO/IEC 14443A un darbojas 13.56 MHz ISM joslā, uz kuru attiecas vietējie elektromagnētiskās emisijas noteikumi.

Vai RC522 modulis ir saderīgs ar Arduino platēm?

Jā, RC522 modulis ir pilnībā saderīgs ar Arduino platēm, izmantojot SPI interfeisu, kas atvieglo saziņu un projektu izstrādi.

Kāda veida RFID kartes atbalsta šis modulis?

Tas atbalsta RFID kartes S50, S70, Ultralight, Pro un DESFire 13.56MHz frekvencē.

Kāds ir RC522 moduļa darba spriegums?

Modulis darbojas ar 3.3V DC spriegumu.

Kas ir iekļauts komplektā, iegādājoties RC522 moduli?

Komplektā ir RFID-RC522 modulis, standarta tukša S50 IC karte, īpaša atslēgas piekariņa formas karte un taisns un izliekts pin header savienošanai.

Kāds ir maksimālais datu pārraides ātrums?

Maksimālais datu pārraides ātrums ir līdz 10Mbit/s, izmantojot SPI interfeisu.
