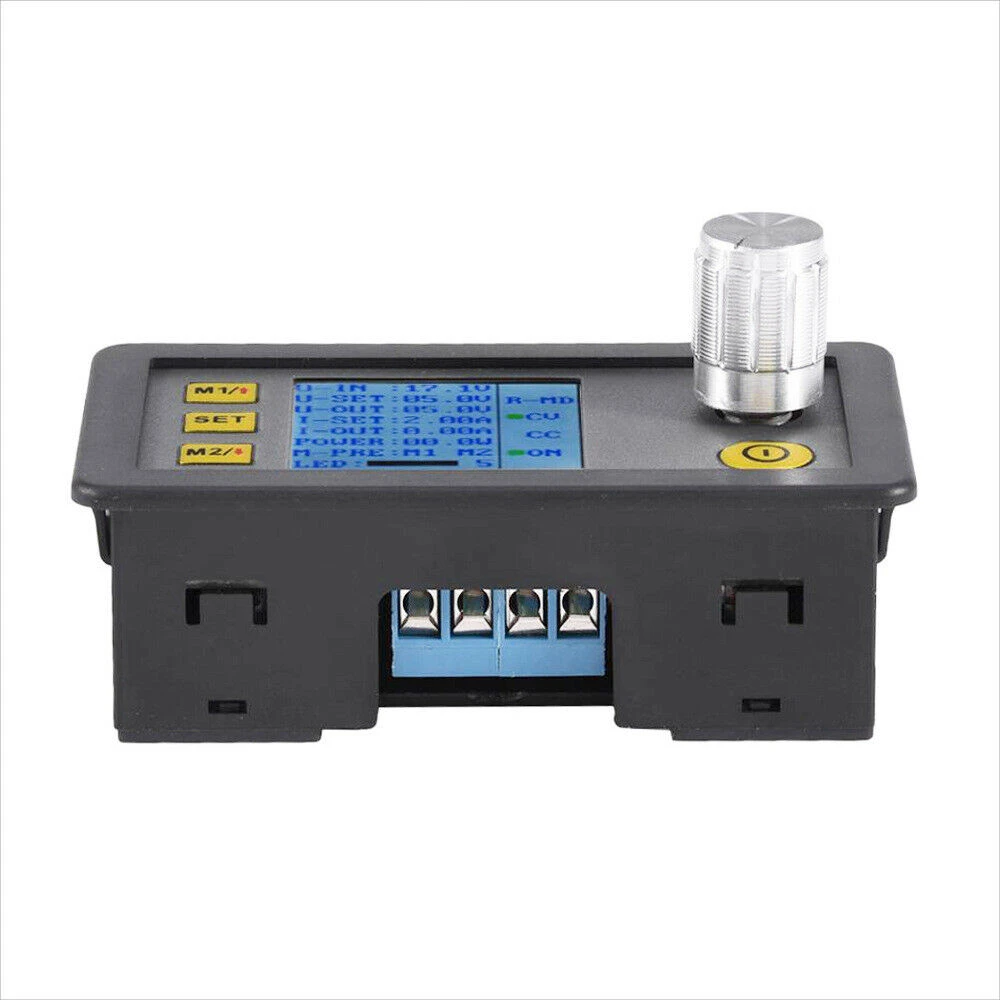

Vista lateral del módulo de alimentación programable DP20V2A

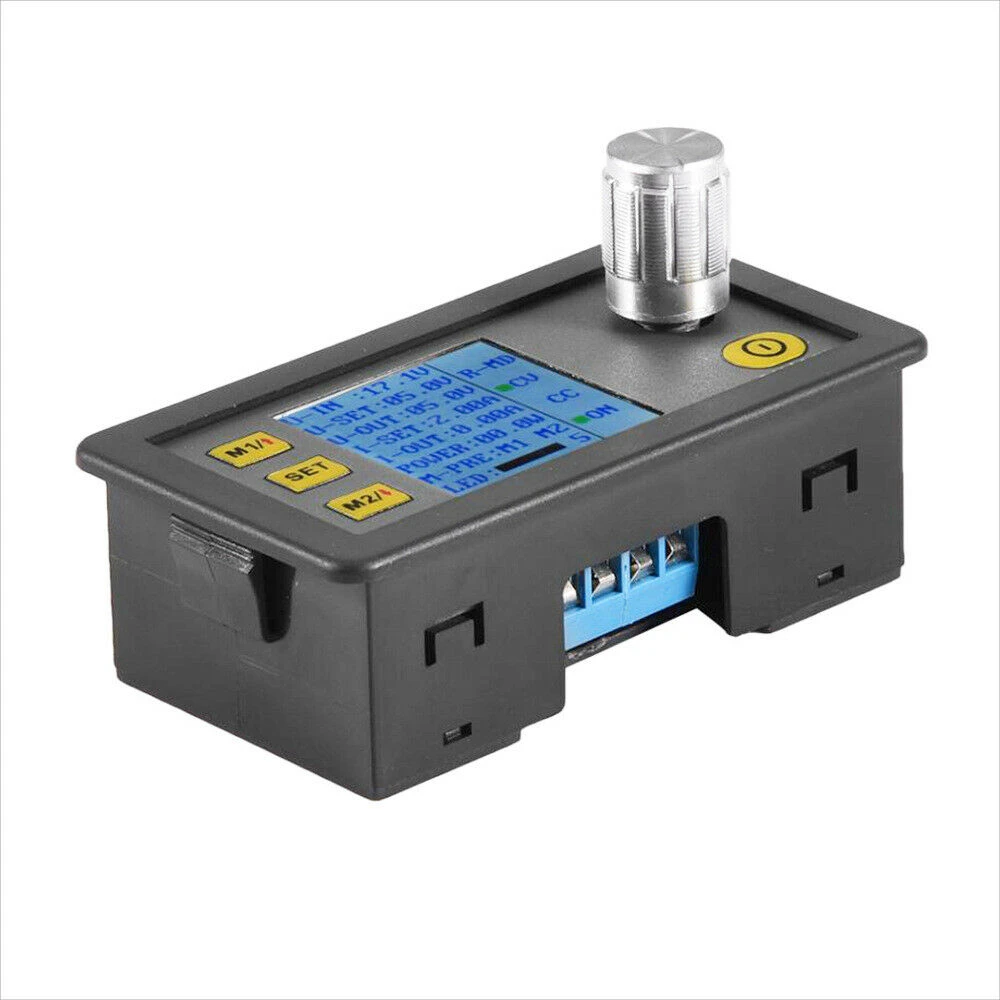

Pantalla LCD del módulo DP20V2A mostrando voltaje y corriente

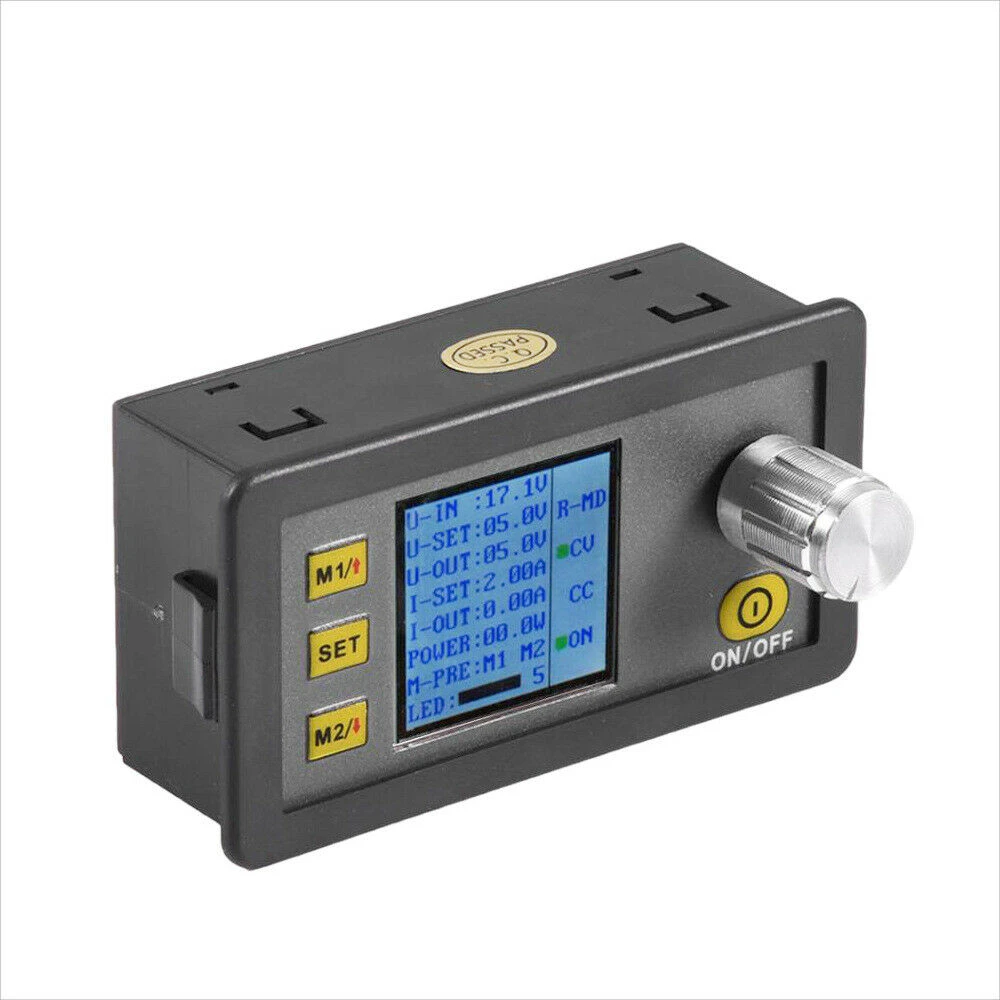

Detalle de botones y potenciómetro del módulo DP20V2A

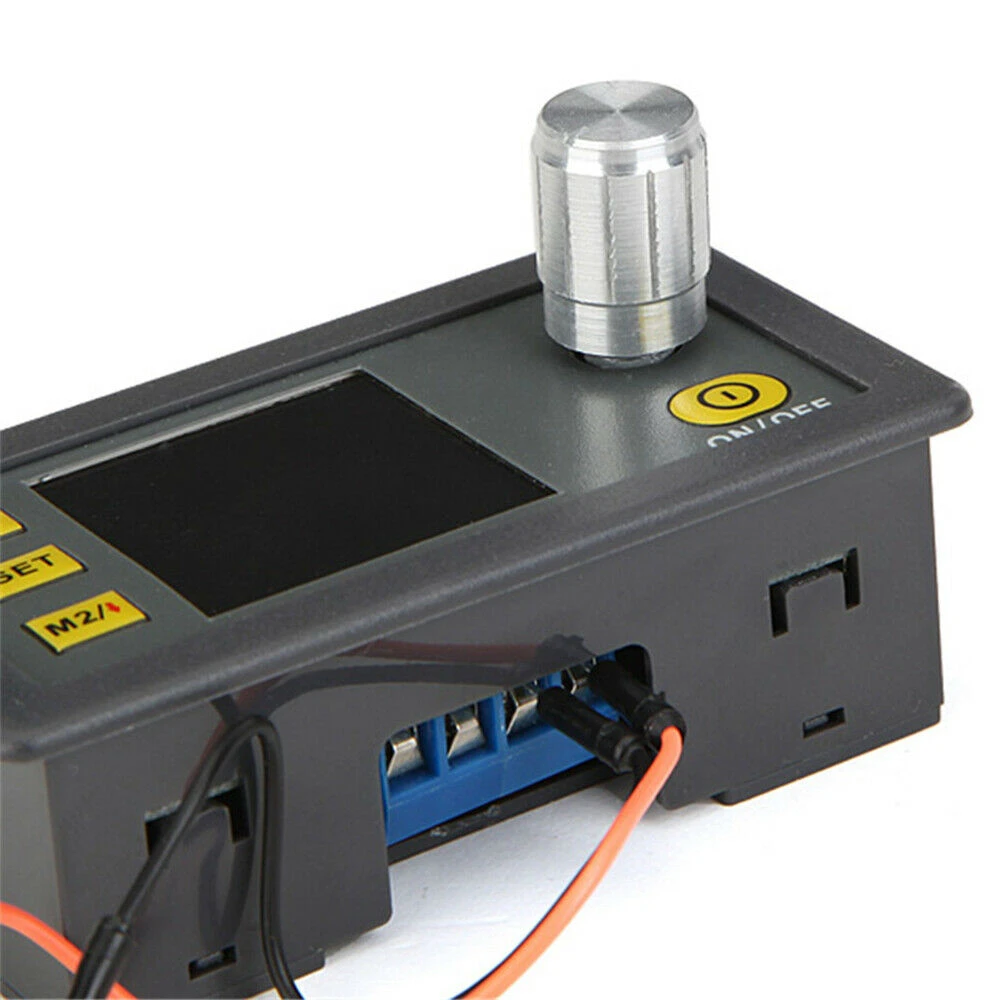

Módulo DP20V2A conectado en un banco de pruebas

Módulo de alimentación DP20V2A en entorno de taller electrónico

Augstas precizitātes programmējams barošanas modulis DP20V2A ar LCD displeju

Name: Augstas precizitātes programmējams barošanas modulis DP20V2A ar LCD displeju
Brand: satkit
SKU: 1b050602
Price: 17.71 EUR
Availability: InStock

Zīmols: satkit

Esiet pirmais, kas novērtē šo preci

Saglabāt 2% Bija: 18,15 €

17,71€

Ieskaitot PVN (Bez PVN: 14,64 €)

Ierobežots krājums

Standarta piegāde Pk, Mai 1 - Ot, Mai 5

Eksprespiegāde Tr, Apr 29 - Ce, Apr 30

30 dienu atgriešana

Daudzums

Bezmaksas atgriešana 30 dienu laikā

Drošs darījums

Bezmaksas piegāde Piegāde no 4,99€

Vienkārša atgriešana 30 dienu atgriešanas politika

Drošs maksājums 100% droši norēķini

Kvalitātes garantija Tikai oriģināli produkti

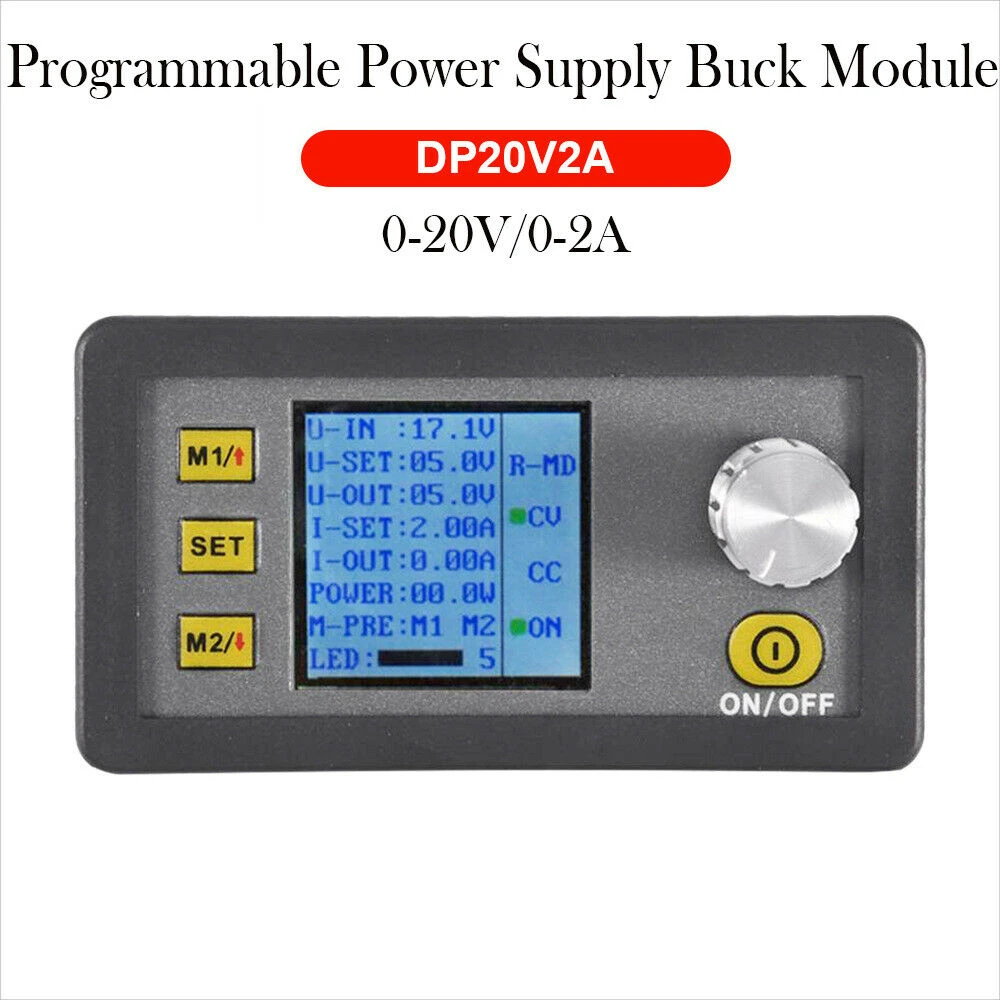

DP20V2A CVCC programmējams barošanas modulis ar LCD displeju

Šis programmējamais barošanas modulis DP20V2A CVCC ir izstrādāts, lai nodrošinātu precīzu un ērtu sprieguma un strāvas kontroli jūsu elektronikas projektos. Integrētais LCD displejs ļauj reāllaikā skatīt galvenos parametrus, piemēram, iepriekš iestatīto spriegumu, ieejas un izejas spriegumu, iepriekš iestatīto un izejas strāvu, jaudu un displeja spilgtumu.

Galvenās īpašības:

Regulējams izejas sprieguma diapazons: 0-20.0V ar 0.1V soli.
Regulējams strāvas diapazons: 0-2.00A ar 0.01A soli.
Divu sprieguma grupu saglabāšana ātrai piekļuvei.
LCD displejs ar digitāla voltmetra un ampērmetra funkcijām.
Detalizēta attēlošana: ieejas spriegums (U-IN), iepriekš iestatītais spriegums (U-SET), izejas spriegums (U-OUT), iepriekš iestatītā strāva (I-SET), izejas strāva (I-OUT), jauda, displeja spilgtums un darbības režīmi.
Aptuvenā pulsācijas frekvence 330 KHz un 50mV viļņojums.
Kompakti izmēri: 79 x 43 x 26 mm.

Tehniskās specifikācijas:

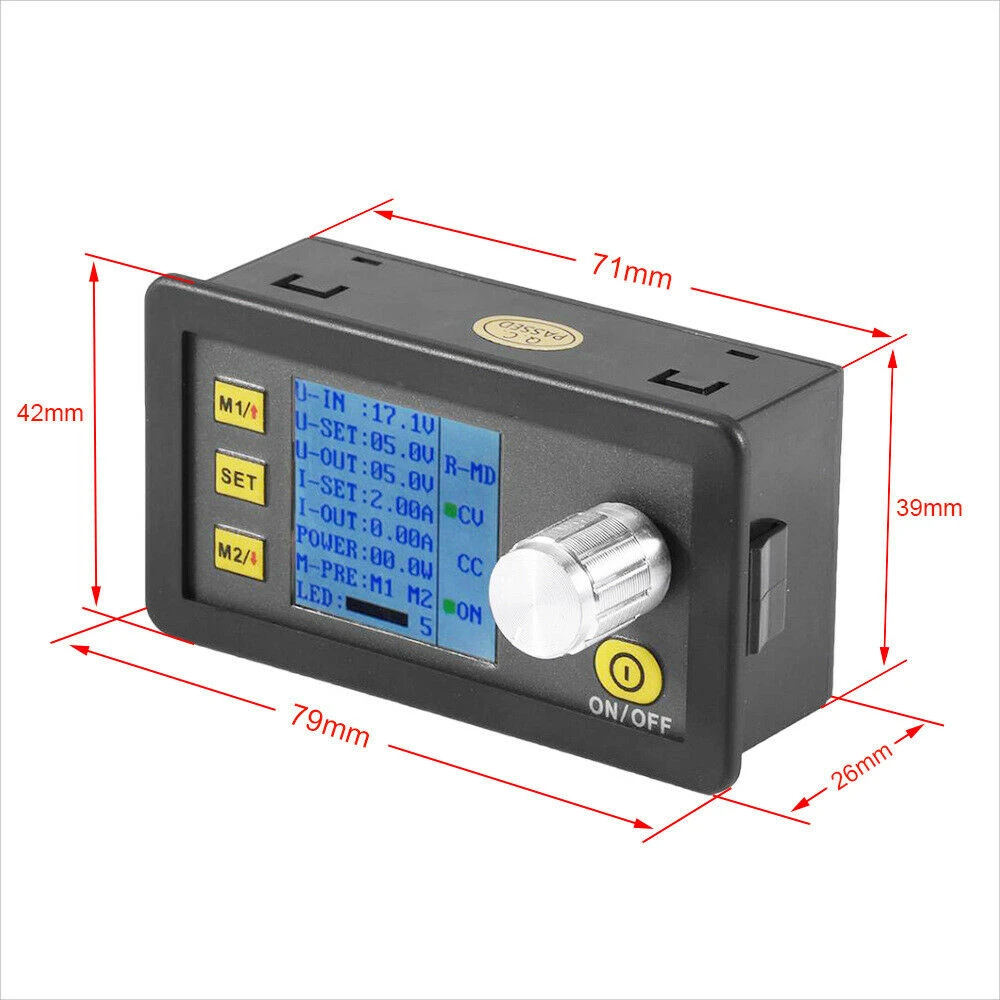

Izmēri: 79 x 43 x 26 mm (L x W x H).
Atvēruma izmērs: 71 x 39 mm.
Pozitīvais ieejas savienojums: IN+.
Negatīvais ieejas savienojums: IN-.
Pozitīvais izejas savienojums: OUT+.
Negatīvais izejas savienojums: OUT-.
Maksimālā izejas jauda: 40W.
Ieejas sprieguma diapazons: 4.5-23V.
Izejas sprieguma diapazons: 0-20V (sprieguma pazemināšanas režīmam nepieciešams ieejas spriegums >3V).

Galvenās funkcijas un lietošana:

SET poga funkciju iestatīšanai un apstiprināšanai.
m1 un m2 taustiņi ātrai piekļuvei saglabātajiem datiem.
ON/OFF vadība izejas sprieguma ieslēgšanai vai izslēgšanai.
Ļauj saglabāt sprieguma, strāvas un spilgtuma iestatījumus turpmākai lietošanai.
Ideāli piemērots elektronisko shēmu testēšanai, izstrādei un remontam, kur nepieciešama regulēta un programmējama barošana.

Lietošanas instrukcija:

Iepriekš iestatītā sprieguma regulēšana ar SET pogu un kodējošo potenciometru.
Iepriekš iestatītās strāvas regulēšana līdzīgā veidā.
Iestatījumu saglabāšana ātrai atjaunošanai.
LCD displeja spilgtuma regulēšana, lai pielāgotos dažādiem apgaismojuma apstākļiem.

Piesardzības pasākumi:

Aizveriet izeju, ja tā netiek lietota, lai izvairītos no bojājumiem augsta sprieguma dēļ.
Ieejas spriegumam jābūt zemākam par 23V, lai novērstu bojājumus.
Ja ieejas spriegums ir nepietiekams, modulis automātiski izslēgsies, lai to aizsargātu.
Izvairieties no tiešas saules gaismas iedarbības, lai aizsargātu LCD displeju.
Darbinot ar pilnu jaudu, nodrošiniet pietiekamu ventilāciju.
Nelietot bateriju uzlādei bez atbilstošas aizsardzības.

Iekļauts:

1 x DP20V2A CVCC programmējams barošanas modulis ar LCD displeju.

Regulējams izejas spriegums no 0 līdz 20V ar 0.1V soli
Regulējama izejas strāva no 0 līdz 2A ar 0.01A soli
Integrēts LCD displejs ar digitālu voltmetru un ampērmetru
Ātra divu iepriekš iestatītu spriegumu grupu saglabāšana
Maksimālā izejas jauda 40W dažādiem pielietojumiem
Ieejas sprieguma diapazons no 4.5 līdz 23V ar automātisku aizsardzību
Vienkārša vadība ar SET, m1, m2 pogām un kodējošo potenciometru
Kompakti izmēri 79 x 43 x 26 mm ērtai integrācijai

Klientu jautājumi un atbildes

Kādas ir DP20V2A CVCC moduļa priekšrocības salīdzinājumā ar tradicionālu analogo barošanas avotu?

DP20V2A CVCC ļauj precīzi digitāli regulēt parametrus (0,1 V un 0,01 A), saglabāt ātras konfigurācijas un vienlaikus LCD ekrānā attēlot galvenos parametrus, kas vienkāršo lietošanu un samazina kļūdu iespējamību salīdzinājumā ar analogajiem barošanas avotiem, kuriem nepieciešama manuāla regulēšana un nav konfigurāciju saglabāšanas.

Kādam spriegumam un strāvai jābūt ieejas barošanas avotam, lai modulis darbotos pareizi?

Ieejas barošanas avotam jānodrošina 4,5 V līdz 23 V DC, un ieejas spriegumam jābūt vismaz par 3 V lielākam nekā vēlamajam izejas spriegumam, ar strāvu, kas spēj nodrošināt līdz 2 A, lai sasniegtu maksimālo 40 W jaudu.

Kādi ir precīzie izmēri un aptuvenais ierīces svars?

Moduļa izmēri ir 79 mm garumā, 43 mm platumā un 26 mm augstumā. Šāda tipa moduļa tipiskais svars ir ap 60–80 gramiem, lai gan ražotājs precīzu vērtību nenorāda.

Kā notiek moduļa uzstādīšana un pieslēgšana ķēdei?

Moduļa ieeja (IN+/IN-) tiek pieslēgta DC barošanas avotam, bet izeja (OUT+/OUT-) — slodzes ķēdei. Ir svarīgi ievērot polaritāti un pārliecināties, ka ieejas spriegums ir saderīgs ar izejas prasībām, vienmēr ievērojot ražotāja drošības norādījumus.

Kāds ir šī moduļa sprieguma pulsācijas līmenis un kā tas ietekmē jutīgas slodzes?

Specifikācijā norādīta tipiska pulsācija 50 mV un komutācijas frekvence aptuveni 330 kHz. Zems pulsācijas līmenis ir vēlams jutīgām elektroniskām slodzēm; šis līmenis ir pieņemams lielākajai daļai lietojumu, taču var būt ierobežojošs precīzās mēraparatūras gadījumā.

Kāds ir DP20V2A moduļa izejas sprieguma diapazons?

DP20V2A modulis ļauj regulēt izejas spriegumu no 0 līdz 20.0V ar 0.1V soli.

Kādu maksimālo strāvu var nodrošināt šis modulis?

Regulējamā izejas strāva ir no 0 līdz 2.00A ar 0.01A soli.

Vai varu saglabāt sprieguma iestatījumus ātrai lietošanai?

Jā, modulim ir divas ātrās saglabāšanas grupas iepriekš iestatītajiem spriegumiem, kas atvieglo atkārtotu lietošanu.

Kā modulī tiek attēloti parametri?

LCD displejs rāda ieejas spriegumu, iepriekš iestatīto un izejas spriegumu, iepriekš iestatīto un izejas strāvu, jaudu un displeja spilgtumu.

Vai šo moduli ir droši izmantot bateriju uzlādei?

Nav ieteicams izmantot moduli bateriju uzlādei bez aizsardzības, jo atpakaļspriegums var to sabojāt. Ja šī funkcija ir nepieciešama, izejā ieteicams pievienot diodi.
