3S 60A PCB aizsardzības plate litija akumulatoram
Zīmols: satkit
3,63€
Ieskaitot PVN (Bez PVN: 3,00 €)
Ir noliktavā - Tiek nosūtīts nekavējoties
Standarta piegāde
Tr, Mai 6 - Pk, Mai 8
Eksprespiegāde
Pr, Mai 4 - Ot, Mai 5
30 dienu atgriešana
Bezmaksas atgriešana 30 dienu laikā
Drošs darījums
Share:
Bezmaksas piegāde
Piegāde no 4,99€
Vienkārša atgriešana
30 dienu atgriešanas politika
Drošs maksājums
100% droši norēķini
Kvalitātes garantija
Tikai oriģināli produkti

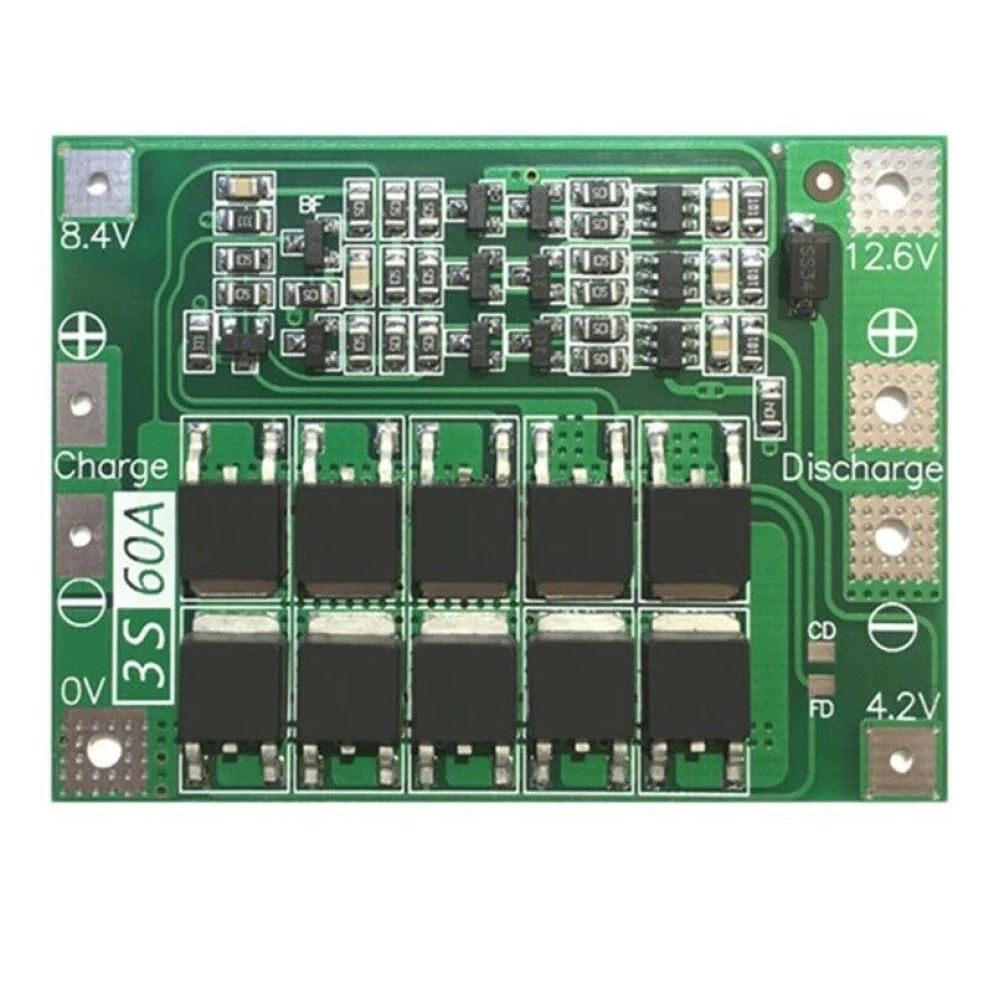

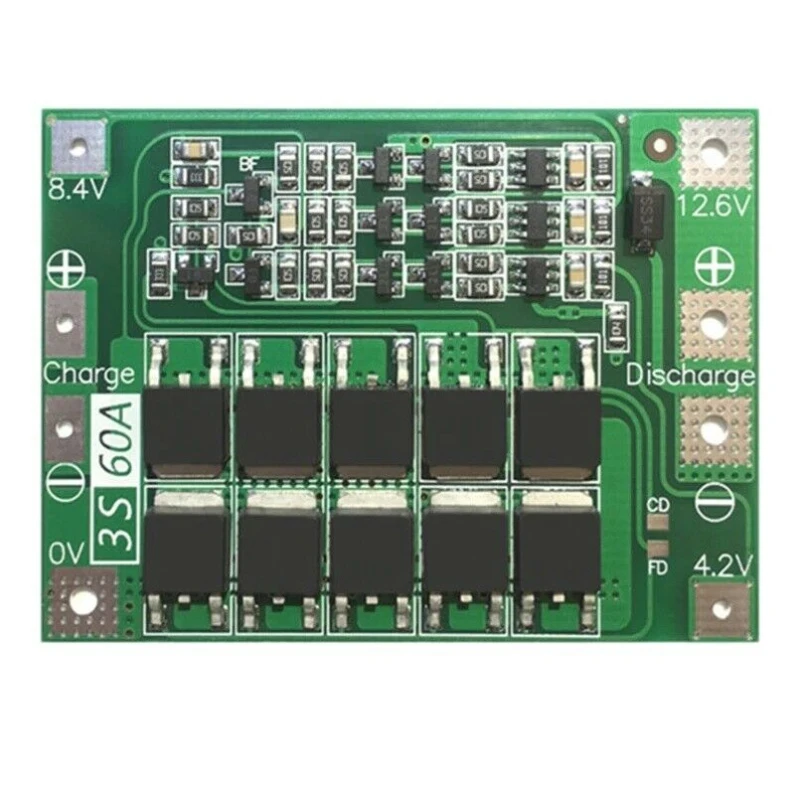

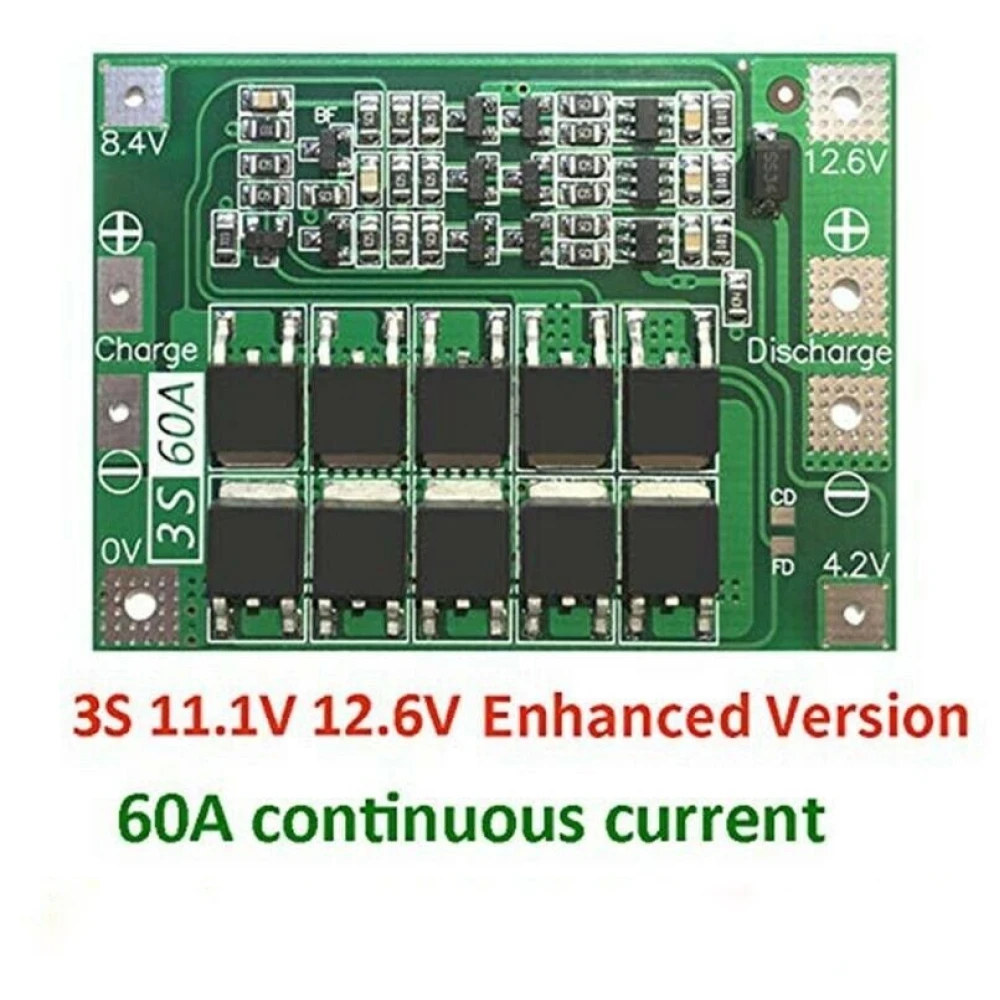

3S 60A PCB aizsardzības plate litija akumulatoram - Uzlabota versija
Šī PCB aizsardzības plate ir īpaši paredzēta 3S konfigurācijā saliktiem litija akumulatoriem, nodrošinot maksimālo nepārtraukto izlādes strāvu 60A. Tā ir ideāli piemērota 18650, 26650 tipa litija akumulatoru un litija polimēra akumulatoru aizsardzībai, nodrošinot drošu un efektīvu darbību.
Galvenās īpašības
- Nominālais spriegums: 3,7V uz elementu ar maksimālo uzlādes spriegumu 4,2V.
- Kopējais uzlādes spriegums: No 12,6V līdz 13,6V trim virknē savienotiem elementiem.
- Nepārtrauktā izlādes strāva: Līdz 60A, ar ieteikumu samazināt strāvu, ja dzesēšana ir nepietiekama.
- Materiāls: Augstas kvalitātes PCB, zaļā krāsā.
- Izmēri: 41 x 55 x 3.4 mm, kompakts ērtai integrācijai.
Tehniskās specifikācijas
- Saderīga ar 15C-20C jaudas akumulatoriem (vismaz trīs akumulatori) vai 10C-15C (vismaz seši akumulatori) veiksmīgai palaišanai.

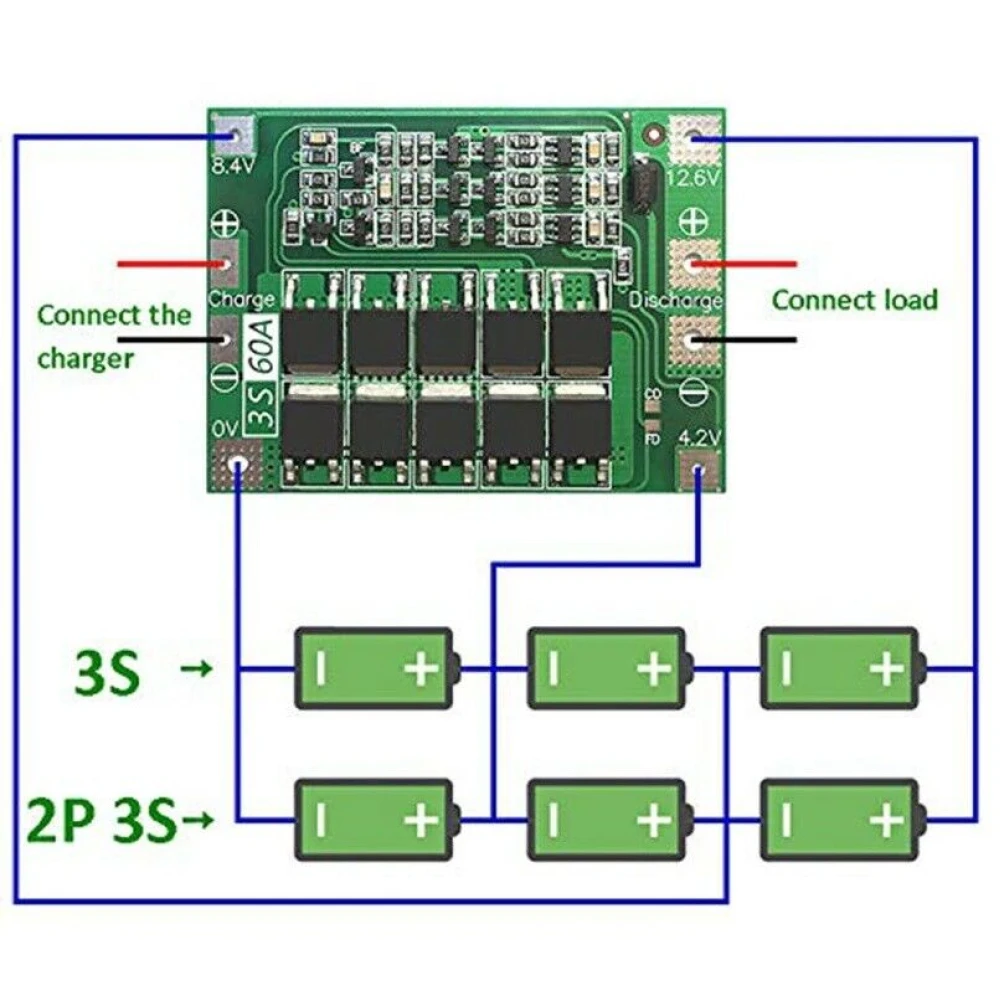

- Precīzi jāievēro vadu savienojumu shēma: 0V, 4,2V, 8,4V, 12,6V, 16,8V, lai izvairītos no īssavienojumiem.
- Ieteicams starp motora pozitīvo un negatīvo spaili pievienot nepolāru kondensatoru (10uF-100uF, spriegums virs 25V), lai uzlādes laikā novērstu pretējus sprieguma pīķus.
- Četru akumulatoru grupu virknē savienojuma konfigurācijām pārliecinieties, ka katras grupas spriegums ir vienāds; ja tā nav, pirms lietošanas virknē uzlādējiet katru akumulatoru atsevišķi.
Tipiskie lietojumi
Šī plate ir ideāli piemērota litija akumulatoru aizsardzībai augstas strāvas lietojumos, piemēram, elektriskajos transportlīdzekļos, elektroinstrumentos, enerģijas uzkrāšanas sistēmās un citās ierīcēs, kurām nepieciešama uzticama 3S akumulatoru aizsardzība.
Saderība
Saderīga ar 18650, 26650 tipa litija akumulatoriem un litija polimēra akumulatoriem, kas konfigurēti 3S (trīs elementi virknē). Nav saderīga ar citām konfigurācijām, kas nav 3S.
Iepakojuma saturs
- 1 x 3S 60A uzlabota PCB aizsardzības plate litija akumulatoram.
- Uzlabota versija 3S litija akumulatoru aizsardzībai
- Maksimālā nepārtrauktā izlādes strāva 60A
- Saderīga ar 18650, 26650 un litija polimēra akumulatoriem
- Nominālais spriegums 3,7V uz elementu, kopējā uzlāde 12,6V - 13,6V
- Kompakti izmēri 41x55x3.4mm ērtai integrācijai
Klientu jautājumi un atbildes
Kādi ir plates izmēri un svars, un kas tieši ir iekļauts kastē?
Plate ir 41 mm x 55 mm x 3.4 mm. Tipiskais svars ir no 8 līdz 12 g atkarībā no ražotāja. Kastē ir viena PCB 3S 60A uzlabotās versijas plate, bez vadiem un papildu piederumiem.
Vai ir nepieciešamas īpašas prasības, lai uzstādītu vai pielodētu plati pie 3S bateriju pakas?
Jā, termināļi jāpārlodē, ievērojot pieslēguma shēmu: 0V, 4.2V, 8.4V un 12.6V, un jāizvairās no nejaušiem īssavienojumiem. Optimālai palaišanai ieteicamas baterijas ar minimālo jaudu 15C–20C (trīs vienības) vai 10C–15C (sešas vienības paralēli). Pie izejas var būt ieteicams 25 V/10–100 μF nepolārs kondensators atpakaļejošu impulsu slāpēšanai.
Kādu maksimālo izlādes un uzlādes strāvu plate pieļauj un kādi ir tās termiskie vai drošības ierobežojumi?
Plate atbalsta maksimālu nepārtrauktu izlādes strāvu 60 A sistēmām ar atbilstošu dzesēšanu. Nepietiekamas ventilācijas gadījumā tā var pārmērīgi sakarst, tāpēc slēgtā vidē ieteicams nepārsniegt 40–45 A ilgstoši. Drošais darba temperatūras diapazons ir no 0 līdz 60 °C. Šo robežu pārsniegšana var aktivizēt termisko aizsardzību vai saīsināt kalpošanas laiku.
Ar kāda tipa akumulatoriem šī aizsardzības plate ir saderīga?
Tā ir saderīga ar 3S litija akumulatoriem, tostarp 18650, 26650 modeļiem un litija polimēra akumulatoriem.
Kāda ir maksimālā strāva, ko šī plate var izturēt?
Plate atbalsta maksimālo nepārtraukto izlādes strāvu 60A, lai gan ieteicams to samazināt, ja dzesēšana ir nepietiekama.
Vai šo plati var izmantot akumulatoriem ar vairāk nekā 3 elementiem virknē?
Nē, šī plate ir īpaši paredzēta 3 elementu virknē konfigurācijām (3S). Lielākam elementu skaitam nepieciešama cita tipa plate.
Kādi piesardzības pasākumi jāievēro, uzstādot šo plati?
Jāievēro pareiza vadu savienojumu shēma un jāizvairās no īssavienojumiem. Turklāt ieteicams pievienot nepolāru kondensatoru, lai uzlādes laikā novērstu pretējus sprieguma pīķus.
Vai platei ir iekļauti kādi papildu piederumi?
Iepakojumā ir iekļauta tikai 3S 60A uzlabotā PCB aizsardzības plate litija akumulatoram.
