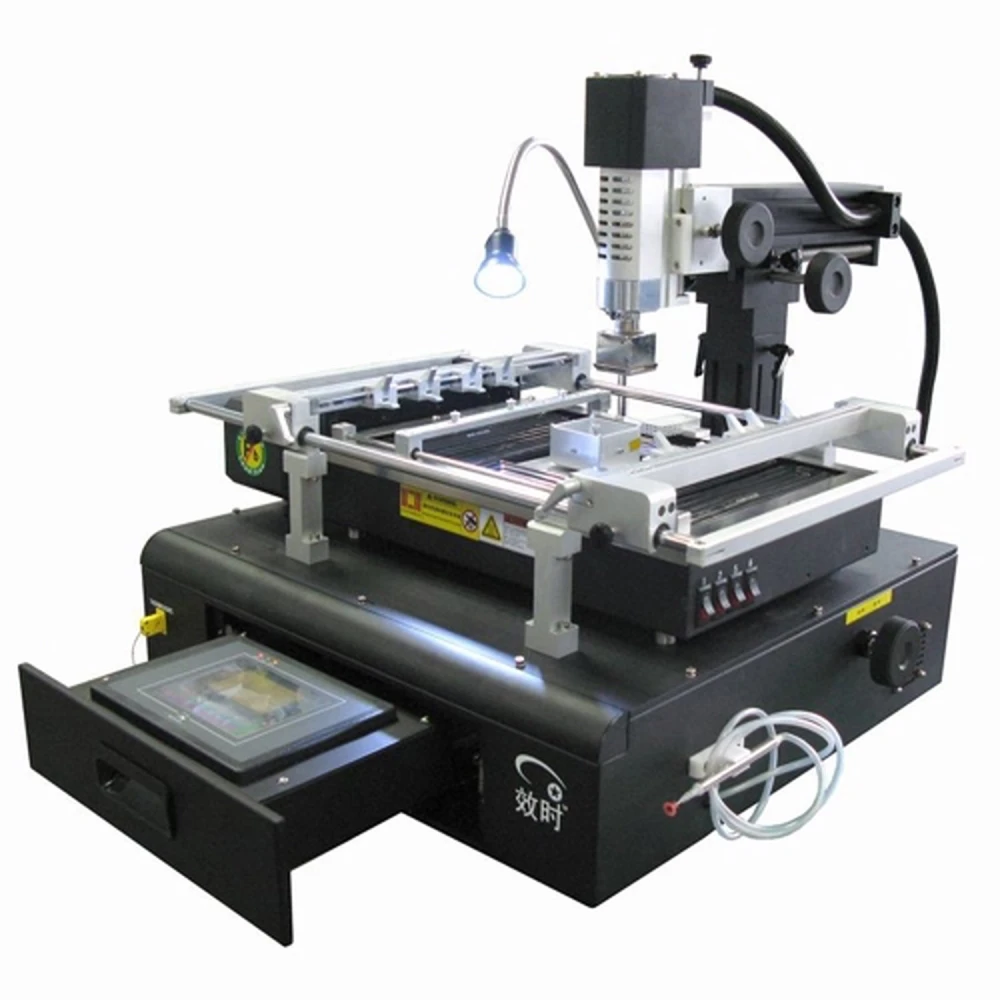

Shuttle Star RW-B400C BGA rework stacija profesionālai lodēšanai
Zīmols: Shuttle Star
Ieskaitot PVN (Bez PVN: 1 600,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 1 858,56 € | -4% |
| 10+ | 1 819,84 € | -6% |
| 20+ | 1 742,40 € | -10% |
Shuttle Star RW-B400C BGA rework stacija ir profesionāls instruments, kas paredzēts BGA komponentu lodēšanai un atlodēšanai ar augstu precizitāti un kontroli. Šī darba stacija piedāvā pilnīgu risinājumu elektronikas remonta tehniķiem un speciālistiem, kuri meklē efektivitāti un drošību savos procesos.
Galvenās īpašības:
- Saderīgie PCB izmēri: no 50×50 mm līdz 450×400 mm, ar biezumu no 0.5 līdz 4 mm, ļaujot strādāt ar plašu plākšņu klāstu.
- Darba galda regulēšana: ±50 mm uz priekšu/atpakaļ un ±200 mm pa kreisi/pa labi precīzai PCB novietošanai.
- Temperatūras kontrole: ar K tipa termopāri slēgtā ciklā, lai uzturētu stabilu un drošu temperatūru.
- Sildītāji: 2700W infrasarkanais priekšsildītājs, 600W augšējais karstā gaisa sildītājs un 800W apakšējais karstā gaisa sildītājs, kas nodrošina vienmērīgu un kontrolētu uzsildīšanu.
- Skārienjutīgs interfeiss ar PLC vadību: ļauj reāllaikā skatīt temperatūras līknes un saglabāt līdz 200 temperatūras profiliem analīzei un precīzai procesu atkārtošanai.
- Regulējama gaisa plūsma: augstas temperatūras plūsmas veidošanai ar atsevišķu vadību augšējam un apakšējam sildītājam, palielinot pārlodēšanas drošību un kvalitāti.
- Mikroregulējami balsti: lai procesa laikā novērstu lokālu BGA ieliekšanos.
- Dzesēšanas sistēma: jaudīgi šķērsplūsmas ventilatori ātrai apakšējās sildīšanas zonas atdzesēšanai.
- PCB pozicionēšana: regulējams balsts, kas ļauj uzstādīt īpašus stiprinājumus dažādiem plākšņu veidiem, atvieglojot ātru un drošu novietošanu.
- Trauksmes un aizsardzība: trauksmes ierīces un aizsardzība pret pārkaršanu gan augšējā, gan apakšējā daļā.
- Iekļautie piederumi: piecas dažādu izmēru sprauslas, instrumentu kaste, sešstūra atslēgu komplekts, klipsis, birste, sūkšanas sprausla, alumīnija plāksnes, temperatūras kabeļi, karstumizturīgs audums un lietotāja rokasgrāmata.
Tipiskie pielietojumi:
- Elektronisko plākšņu remonts un pārlodēšana ar BGA komponentiem.
- Precīza lodēšana un atlodēšana profesionālās elektronikas darbnīcās.
- Elektronisko ierīču ražošanas un apkopes projekti, kuros nepieciešama uzlabota temperatūras un gaisa plūsmas kontrole.
Saderība un prasības:
- Vienfāzes 220V, 50/60Hz elektropadeve ar 4.5KW jaudu.
- Saderīga ar dažādiem PCB plākšņu veidiem norādītajos izmēros un biezumos.
Šī Shuttle Star RW-B400C pārlodēšanas stacija izceļas ar integrētu dizainu, kas ietaupa vietu, un ērtu lietošanu, pateicoties skārienekrānam un PLC vadībai. Tās dubultā sildīšanas sistēma un slēgtā cikla temperatūras kontrole nodrošina drošus un uzticamus procesus, kas ir ideāli profesionālai videi, kur kvalitāte ir būtiska.
Piezīme: Šobrīd šis produkts nav noliktavā. Lai uzzinātu par alternatīvām vai saņemtu papildu informāciju, lūdzu, sazinieties ar mūsu klientu apkalpošanas dienestu.
- Saderīgie PCB izmēri: 50×50 mm līdz 450×400 mm, biezums 0.5-4 mm
- Temperatūras kontrole ar K tipa termopāri un slēgtu ciklu
- Sildītāji: 2700W infrasarkanais priekšsildītājs, 600W augšējais karstā gaisa sildītājs, 800W apakšējais sildītājs
- Skārienjutīgs interfeiss ar PLC vadību un 200 temperatūras profilu saglabāšanu
- Regulējama gaisa plūsma augšējam un apakšējam sildītājam
- Mikroregulējami balsti lokālas ielieces novēršanai
- Šķērsplūsmas ventilatori ātrai dzesēšanai
- Regulējama pozicionēšana dažādiem PCB plākšņu veidiem
- Trauksmes un aizsardzība pret pārkaršanu abās daļās
- Komplektā sprauslas, instrumenti, klipsis, birste, sūkšanas sprausla un rokasgrāmata
Klientu jautājumi un atbildes
Kādus PCB izmēru diapazonus var apstrādāt Shuttle Star RW-B400C stacija un kādi ir ierobežojumi lielāka biezuma platēm?
Shuttle Star RW-B400C atbalsta PCB ar izmēriem no 50 × 50 mm līdz 450 × 400 mm un biezumu no 0,5 mm līdz 4 mm. Platēm, kas pārsniedz šos izmēra vai biezuma parametrus, nostiprināšana un uzkarsēšana var nebūt optimāla, kas var ierobežot pārstrādes procesa efektivitāti.
Kādas ir galvenās temperatūras kontroles sistēmas un temperatūras profilu saglabāšanas priekšrocības salīdzinājumā ar citiem BGA staciju modeļiem?
RW-B400C modelis piedāvā slēgtā cikla temperatūras kontroli ar K tipa termopāri un ļauj saglabāt līdz 200 temperatūras profilu grupām ar 8 programmējamiem uzkarsēšanas un uzturēšanas segmentiem. Tas nodrošina atkārtojamu precizitāti, kas ir ideāli piemērota sarežģītiem pārstrādes darbiem, un tā ir būtiska priekšrocība salīdzinājumā ar vienkāršākām stacijām ar manuālu regulēšanu vai bez profilu saglabāšanas.
Kāda profilaktiskā apkope ir ieteicama, lai nodrošinātu stacijas ilgmūžību un izvairītos no biežiem bojājumiem?
Ieteicams periodiski tīrīt priekšsildīšanas zonas filtrus un ventilatorus, pārbaudīt termopāru un elektrisko savienojumu stāvokli, kā arī nepieļaut atlikumu uzkrāšanos stiprinājumu un mehāniskās vadotnes sistēmās. Vizuāli pārbaudot sildītājus un pārliecinoties par pārkaršanas trauksmju pareizu darbību, var palīdzēt novērst negaidītas apstāšanās.
Ar kādu spriegumu un frekvenci tā darbojas un vai ir īpaši apsvērumi, ja to uzstāda ārpus 220V reģioniem?
RW-B400C darbojas ar 220V vienfāzes spriegumu un 50/60 Hz frekvenci, ar maksimālo patēriņu 4,5 kW. Ja to uzstāda reģionos ar citu spriegumu, piemēram, 110V, nepieciešams atbilstošs jaudas transformators un jāpārbauda pareiza zemējuma pieslēgšana, lai nodrošinātu drošu darbību.
Kādos gadījumos RW-B400C ir labāka izvēle nekā infrasarkanās alternatīvas vai stacijas ar mazāku siltuma jaudu?
RW-B400C ir piemērotāka vidēju vai lielu PCB pārstrādei, lielāka izmēra BGA komponentiem vai situācijās, kur kritiska ir termiskā atkārtojamība. Salīdzinājumā ar mazākas jaudas iekārtām tā nodrošina vienmērīgāku siltumu un lielāku drošību pret pārkaršanu, samazinot PCB vai komponenta bojājumu risku.
Kādu PCB izmēru diapazonu atbalsta Shuttle Star RW-B400C stacija?
Tā atbalsta PCB plāksnes no 50×50 mm līdz 450×400 mm, ar biezumu no 0.5 līdz 4 mm.
Kādu temperatūras kontroli izmanto šī pārlodēšanas stacija?
Tā izmanto K tipa termopāri ar slēgtā cikla kontroli, lai uzturētu precīzu un stabilu temperatūru.
Kādi piederumi ir iekļauti Shuttle Star RW-B400C stacijā?
Iekļautas piecas dažādu izmēru sprauslas, instrumentu kaste, sešstūra atslēgu komplekts, klipsis, birste, sūkšanas sprausla, alumīnija plāksnes, temperatūras kabeļi, karstumizturīgs audums un lietotāja rokasgrāmata.
Vai Shuttle Star RW-B400C stacija ir pieejama tūlītējai iegādei?
Šobrīd produkts nav noliktavā. Ieteicams sazināties ar klientu apkalpošanas dienestu, lai uzzinātu par alternatīvām vai piegādes termiņiem.
Kādu elektropadevi šī stacija prasa?
Nepieciešama vienfāzes 220V, 50/60Hz elektropadeve ar 4.5KW jaudu.
