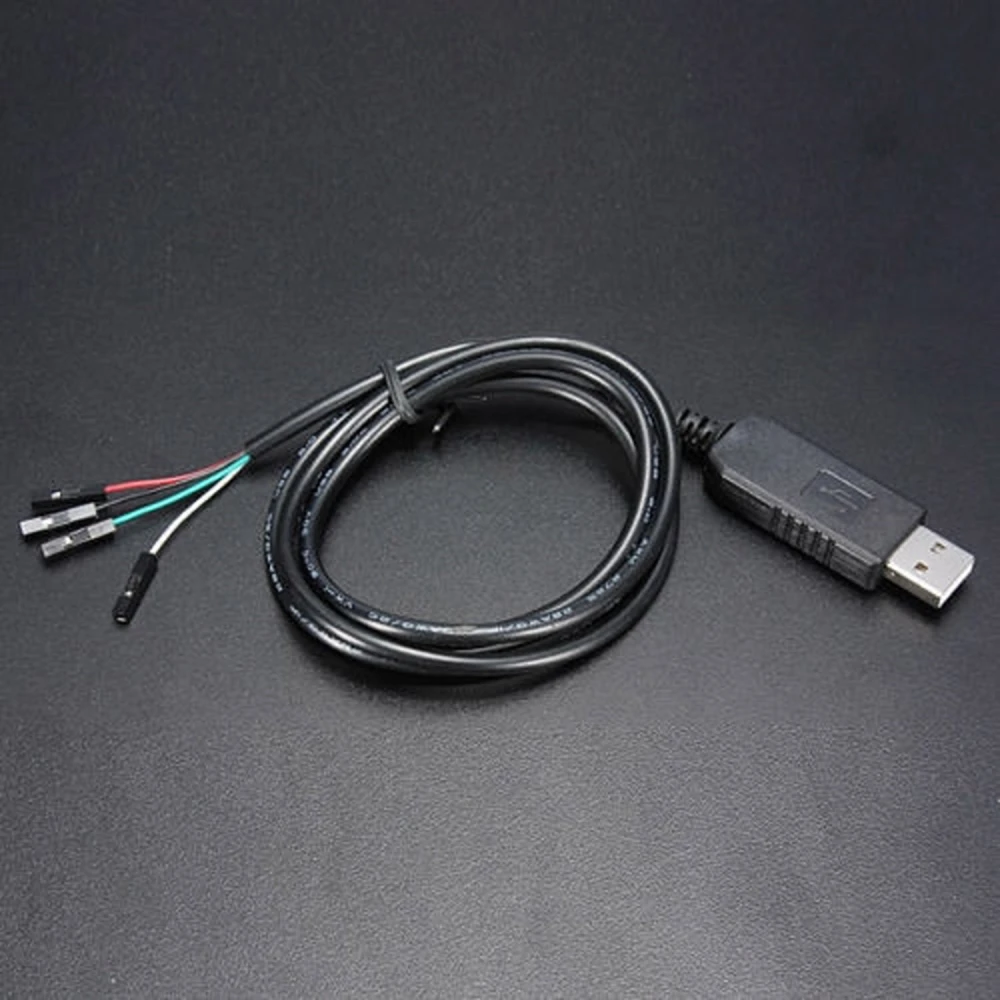

USB uz RS232 TTL PL2303HX adaptera kabelis Arduino
Zīmols: satkit
Ieskaitot PVN (Bez PVN: 2,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 2,32 € | -4% |
| 10+ | 2,20 € | -9% |
| 20+ | 1,82 € | -25% |
USB uz RS232 TTL PL2303HX adaptera kabelis Arduino ir pārveidotāja modulis, kas ļauj savienot RS232 TTL ierīces vai izstrādes plates (DEMO BRD) ar datoru, izmantojot standarta USB portu. Šis adapteris ir praktisks un efektīvs risinājums tiem, kas strādā ar Arduino un citām elektroniskām sistēmām, kurām nepieciešama TTL seriālā komunikācija.
Galvenās īpašības:
- Iebūvētais čips: TTL COM PC-PL2303HX, kas atvieglo automātisku pārveidi starp USB un RS232 TTL.
- Savienotāji: standarta USB A tipa vīrišķais savienotājs un 4 kontaktu TTL savienotājs ērtai integrācijai.
- Kabeļa garums: 1000 mm (39 3/8 collas), nodrošinot savienojuma elastību.
- Operētājsistēmu saderība: saderīgs ar Linux, Mac OS, WinCE, Windows XP, 2003, Vista un Windows 7. Nav saderīgs ar Windows 8 un Windows 10.
- Kabeļa krāsas un funkcijas:
- Melns: GND (zeme)
- Zaļš: TXD (datu pārraide)
- Balts: RXD (datu saņemšana)
- Sarkans: VCC (5V barošana)
- Savienojuma veids: izmanto trīs galvenās līnijas (RX, TX, GND) un VCC barošanu vienkāršam un drošam savienojumam.
- Svarīga piezīme: lai izvairītos no bojājumiem, pirms pievienošanas datoram noregulējiet džemperi, lai izvēlētos 3.3V vai 5.0V izeju atbilstoši mikrokontrollera nepieciešamajai barošanai.
Tipiskie lietojumi:
- Arduino plātņu un citu mikrokontrolleru izstrāde un testēšana.
- RS232 TTL ierīču savienošana ar moderniem datoriem bez seriālā porta.
- Elektronikas projekti, kuriem nepieciešama USB uz TTL seriālā komunikācija.
Saderība un atbalsts: Šis adapteris atbalsta Linux, Mac OS, WinCE un Windows (XP, 2003, Vista un 7) operētājsistēmas. Tas nedarbojas ar Windows 8 un Windows 10, tāpēc pirms iegādes ieteicams pārbaudīt operētājsistēmu. PL2303 draiveri Windows sistēmām ir pieejami lejupielādei oficiālajās vietnēs.
Iepakojuma saturs:
- 1 x USB uz RS232/TTL PL2303HX adaptera kabelis
Šis produkts ir ideāli piemērots entuziastiem un profesionāļiem, kuriem nepieciešams uzticams risinājums RS232 TTL ierīču savienošanai ar datoriem, izmantojot USB, īpaši Arduino izstrādes vidēs.
- Iebūvētais TTL COM PC-PL2303HX čips automātiskai pārveidei
- USB A tipa vīrišķais savienotājs un 4 kontaktu TTL savienotājs
- 1000 mm kabelis ērtākam savienojumam
- Saderīgs ar Linux, Mac, WinCE, Windows XP, 2003, Vista un 7
- Nav saderīgs ar Windows 8 un Windows 10
- Kabeļa krāsas: melns (GND), zaļš (TXD), balts (RXD), sarkans (VCC 5V)
- Savienojums ar trim galvenajām līnijām RX, TX, GND un VCC barošanu
- Komplektā džemperis 3.3V vai 5.0V izejas izvēlei
- Piemērots Arduino projektiem un RS232 TTL ierīcēm
Klientu jautājumi un atbildes
Kādas priekšrocības piedāvā PL2303HX adapteris salīdzinājumā ar citiem USB uz TTL pārveidotāju čipiem, piemēram, CH340 vai FT232RL?
PL2303HX izceļas ar plašu saderību ar vecākām operētājsistēmām (Windows XP, Vista, 7, Linux un Mac) un ērtu lietošanu izstrādes platēs. Tomēr FT232RL parasti ir labāks atbalsts jaunākām sistēmām un draiveru atjauninājumiem, savukārt CH340 ir lētāks, bet dažkārt mazāk stabils ilgstošās pārraidēs. PL2303HX ir ērts projektiem, kuros svarīga ir saderība ar vecākām sistēmām.
Kādi ir šī USB uz RS232/TTL adaptera izmēri, svars un precīzs komplektācijas saturs?
Adapteris ietver aptuveni 1000 mm garu kabeli ar USB Type A vīrišķo savienotāju un 4 kontaktu TTL savienotāju. Svars parasti ir mazāks par 50 g. Iepakojumā ir tikai PL2303HX adaptera kabelis, bez papildu piederumiem.
Kāda procedūra ieteicama pareizai adaptera pieslēgšanai un uzstādīšanai ar 3,3 V vai 5 V mikrokontrolleri?
Lai adapteri pieslēgtu mikrokontrollerim, pārliecinieties, ka džemperis ir iestatīts atbilstoši 3,3 V vai 5 V barošanai, un veiciet pieslēgšanu tikai tad, kad adapteris NAV pieslēgts datoram (lai izvairītos no bojājumiem strāvas dēļ). Seriālajai saziņai parasti izmanto GND, TXD un RXD kontaktus. Pirms pieslēgšanas vienmēr pārbaudiet loģisko līmeņu atbilstību.
Kādas biežākās problēmas var rasties, lietojot šāda veida adaptera kabeli, un kā tās var atrisināt?
Biežākās problēmas ir draiveru nesaderība jaunākās Windows versijās, COM porta noteikšanas kļūda un TX/RX signālu sajaukšana. Lai tās novērstu, izmantojiet atbalstītas sistēmas, lejupielādējiet konkrēto PL2303HX draiveri un pārbaudiet pareizu signālu pieslēgumu (TX uz RX un RX uz TX). Neatpazīšana jaunākās Windows versijās parasti nav garantēti atrisināma.
Ar kurām operētājsistēmām šis adapteris ir saderīgs?
Tas ir saderīgs ar Linux, Mac OS, WinCE un Windows XP, 2003, Vista un 7. Nav saderīgs ar Windows 8 un Windows 10.
Vai šo adapteri var izmantot ar Windows 10?
Nē, šis adapteris nedarbojas ar Windows 8 un Windows 10 PL2303 draiveru nesaderības dēļ.
Kāds ir adaptera kabeļa garums?
Kabeļa garums ir 1000 mm (39 3/8 collas), nodrošinot pietiekamu elastību ērtam savienojumam.
Kādus kontaktus ietver TTL savienotājs?
Tas ietver četrus kontaktus: GND (melns), TXD (zaļš), RXD (balts) un VCC 5V (sarkans).
Vai pirms adaptera lietošanas ir jāiestata kaut kas?
Jā, jāpielāgo džemperis, lai izvēlētos atbilstošu sprieguma izeju (3.3V vai 5.0V), lai izvairītos no pievienotās ierīces bojājumiem.
