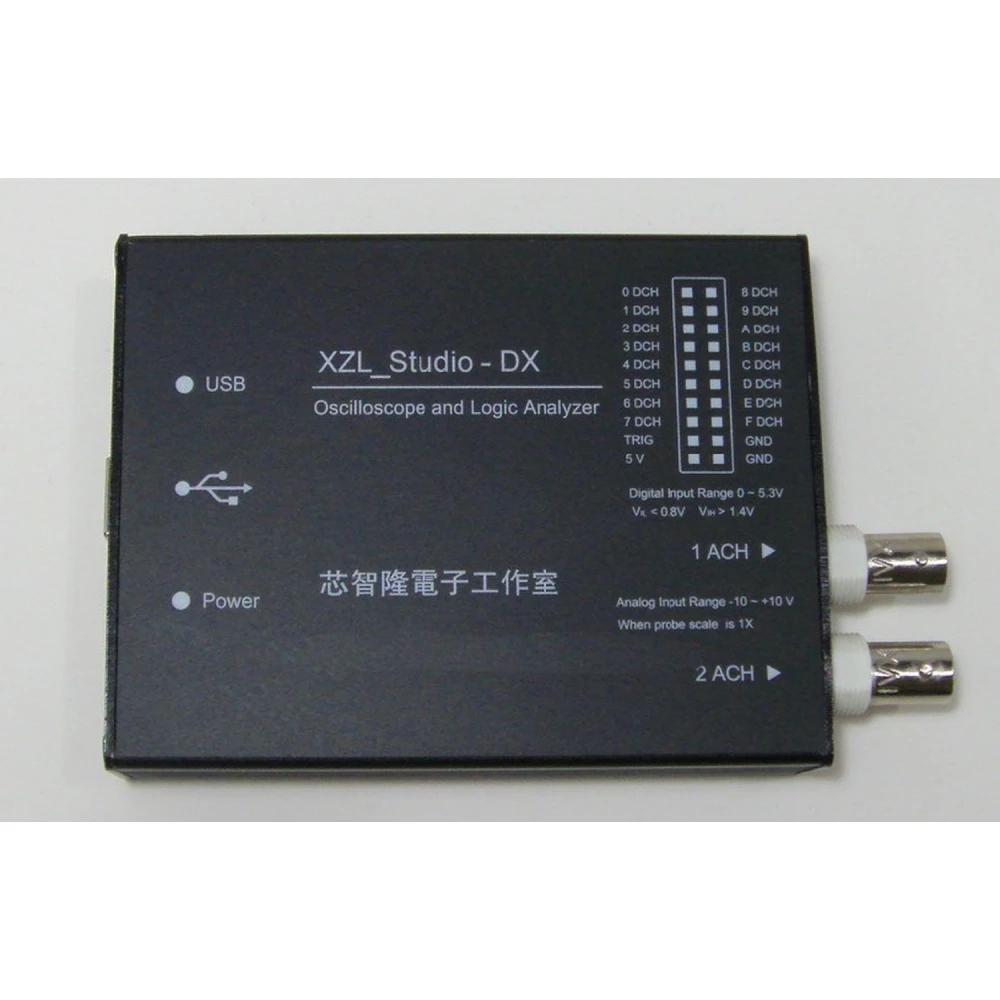

USB loģiskais analizators un osciloskops XZL Studio DX Windows
Zīmols: XZL
Ieskaitot PVN (Bez PVN: 90,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 104,54 € | -4% |
| 10+ | 102,37 € | -6% |
| 20+ | 95,83 € | -12% |
USB loģiskais analizators un osciloskops XZL Studio DX ir programmējams daudzfunkcionāls instruments, kas paredzēts Windows PC un apvieno 2 kanālu digitālo osciloskopu, 16 kanālu loģisko analizatoru, protokolu dekodētāju un digitālo signālu ģeneratoru vienā kompaktā un ērti lietojamā ierīcē.
Šī iekārta ir ideāli piemērota elektronikas inženieriem, tehniķiem, studentiem un entuziastiem, kuriem nepieciešams universāls instruments digitālo un analogo shēmu analīzei un diagnostikai.
Galvenās īpašības
- 16 divvirzienu digitālie kanāli un 2 analogie kanāli pilnīgai jaukto signālu analīzei.
- Reāllaika komunikācijas kopņu dekodēšana, piemēram, SPI, Serial, I2C, I2S, Async, USB Full un Low Speed, SMBus, 1-Wire, Parallel un CAN.
- Osciloskops un loģiskais analizators ar digitālo atmiņu, kas ļauj uztvert un analizēt sarežģītus signālus.
- Jaudīga programmatūra ar iebūvētiem dekoderiem, kas atvieglo datu interpretāciju.
- Papildu funkcijas, piemēram, digitālo signālu ģenerators, datu reģistrators (data logger), voltmetrs, frekvences skaitītājs, I2C kopnes kontrolieris, frekvences ģenerators, PWM kontrolieris un impulsu skaitītājs.
- API pielāgotai izstrādei un ierīces attālinātai vadībai.
Tehniskās specifikācijas
- Digitālie kanāli: 16 divvirzienu
- Analogie kanāli: 2
- Iekļautās zondes: 2 DSO p6020 20MHz zondes, 4 krāsainas loģiskās zondes
- Savienojums: USB pieslēgums Windows PC
- Piederumi: USB kabelis, 20 kontaktu loģiskā analizatora kabelis
Tipiskie lietojumi
Šī ierīce ir lieliski piemērota:
- Digitālo un analogo shēmu diagnostikai un analīzei laboratorijās un darbnīcās.
- Iegulto sistēmu un mikrokontrolleru izstrādei un atkļūdošanai.
- Elektronikas un telekomunikāciju apmācībai studentiem un pasniedzējiem.
- Sakaru protokolu uzraudzībai un dekodēšanai elektronikas projektos.
Saderība
Saderīgs ar Windows operētājsistēmām, šis USB analizators un osciloskops viegli integrējas darba vidēs, kur nepieciešama detalizēta digitālo un analogo signālu analīze.
Iepakojuma saturs
- 1 XZL Studio DX ierīce
- 2 DSO p6020 20MHz zondes
- 1 USB kabelis
- 1 20 kontaktu loģiskā analizatora kabelis
- 4 krāsainas loģiskās zondes
Piezīme: Pašlaik produkts nav noliktavā.
- 16 divvirzienu digitālie kanāli un 2 analogie kanāli pilnīgai analīzei
- Reāllaika SPI, I2C, USB, CAN un citu kopņu dekodēšana
- Digitālais osciloskops un loģiskais analizators ar iebūvētu atmiņu
- Papildu funkcijas: signālu ģenerators, voltmetrs, frekvences skaitītājs un citas
- Iekļautas DSO p6020 20MHz zondes, USB kabelis un piederumi savienošanai un mērījumiem
Klientu jautājumi un atbildes
Kādas ir XZL Studio DX fiziskās specifikācijas un kas tieši ir iekļauts kastē?
Komplektā ir 1 XZL Studio DX ierīce, 2 DSO p6020 20 MHz zondes, 1 USB kabelis, 1 20 kontaktu loģiskā analizatora kabelis un 4 krāsainas zondes loģiskajam analizatoram. Izmēri un svars oficiāli nav norādīti, taču kompakta dizaina dēļ tie parasti ir ap 10–15 cm garumā un mazāki par 0.5 kg. Profesionālai lietošanai šīs vērtības jāapstiprina pie ražotāja, ja tās ir kritiski svarīgas.
Kādi frekvences un izšķirtspējas ierobežojumi ir iebūvētajam osciloskopam un loģiskajam analizatoram?
XZL Studio DX osciloskops atbalsta līdz 20 MHz joslas platumu un nodrošina divus analogos kanālus, kas piemēroti zemas un vidējas frekvences signāliem. Loģiskais analizators piedāvā 16 digitālos kanālus; maksimālais paraugu ņemšanas ātrums ir atkarīgs no režīma un izmantoto kanālu skaita, bet parasti tas ir 24–100 MSa/s robežās. Signāliem virs 20 MHz uztveršana un attēlošana var būt neuzticama.
Kāds ir ieteicamais process zondžu un iekārtas ieeju kalibrēšanai un uzturēšanai?
Ieteicams pārbaudīt un kalibrēt DSO p6020 zondes pirms katras lietošanas, pieslēdzot tās pie references signāla (vēlams 1 kHz, 1 Vpp kvadrātviļņa signāla), lai noregulētu kompensāciju. Ieejām un savienotājiem jābūt tīriem un sausiem; jāizvairās no abrazīvu līdzekļu lietošanas. Ja tiek konstatēta mērījumu novirze vai fizisks bojājums, ieteicams nomainīt bojāto zondi. Regulāra apkope pagarina kalpošanas laiku un nodrošina precīzus rezultātus.
Ar kādām operētājsistēmām ir saderīgs XZL Studio DX analizators?
Tas ir saderīgs ar Windows operētājsistēmām PC, ļaujot to izmantot Windows vidē.
Cik digitālo un analogo kanālu ir ierīcei?
Tai ir 16 divvirzienu digitālie kanāli un 2 analogie kanāli jaukto signālu analīzei.
Kādus protokolus var dekodēt loģiskais analizators?
Tas atbalsta SPI, Serial, I2C, I2S, Async, USB Full un Low Speed, SMBus, 1-Wire, Parallel un CAN protokolu dekodēšanu.
Kādi piederumi ir iekļauti komplektā?
Komplektā ir 2 DSO p6020 20MHz zondes, 4 krāsainas loģiskās zondes, USB kabelis un 20 kontaktu loģiskā analizatora kabelis.
Vai produkts ir pieejams tūlītējai iegādei?
Pašlaik produkts nav noliktavā un nav pieejams tūlītējai iegādei.
