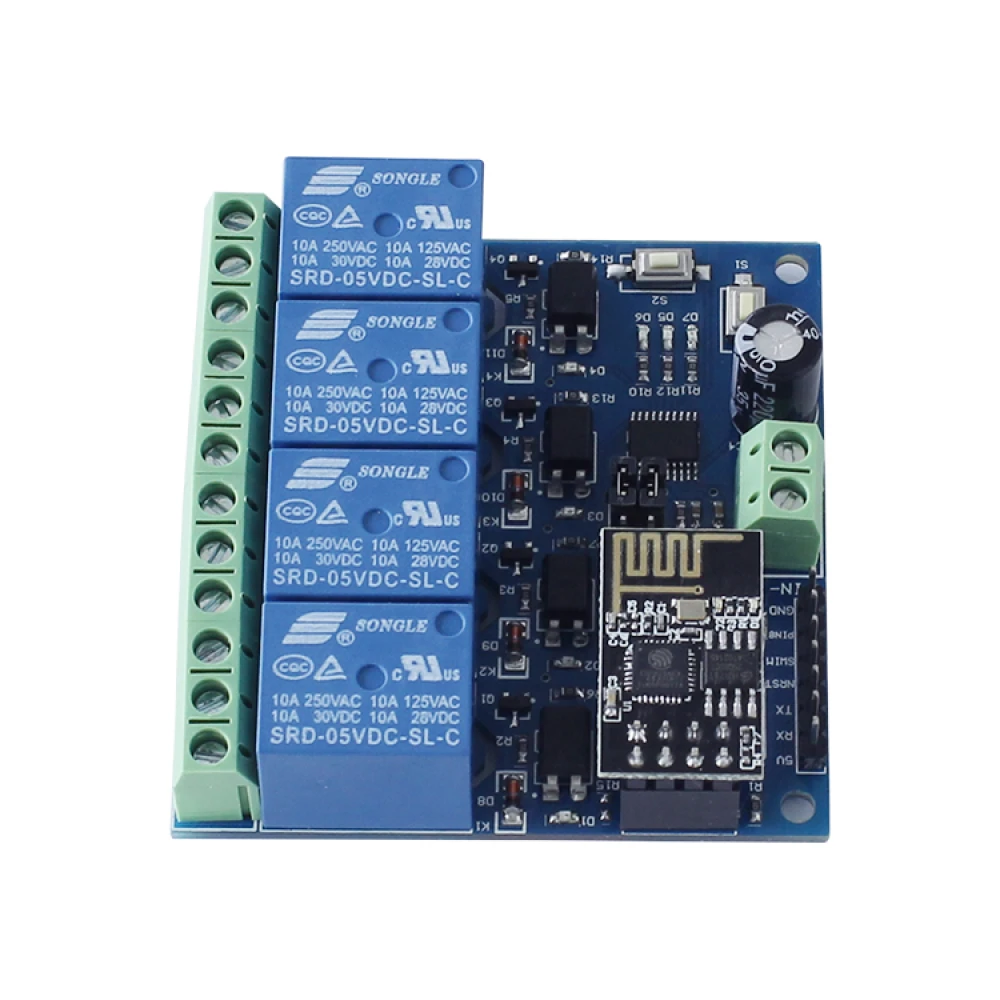

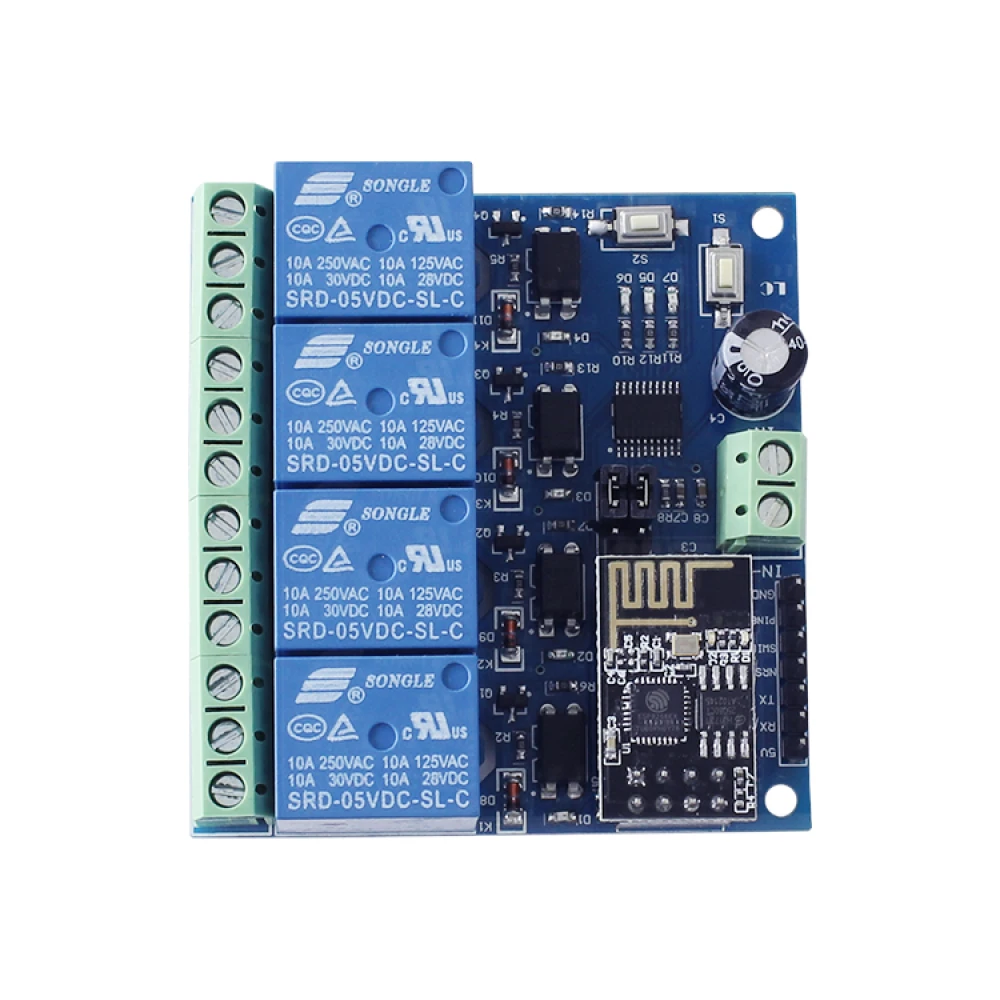

WiFi releja modulis 4 kanāli ESP8266 attālinātai vadībai
Zīmols: satkit
8,47€
Ieskaitot PVN (Bez PVN: 7,00 €)
Ierobežots krājums
Standarta piegāde
Ot, Mai 5 - Ce, Mai 7
Eksprespiegāde
Pk, Mai 1 - Pr, Mai 4
30 dienu atgriešana
Bezmaksas atgriešana 30 dienu laikā
Drošs darījums
Share:
Bezmaksas piegāde
Piegāde no 4,99€
Vienkārša atgriešana
30 dienu atgriešanas politika
Drošs maksājums
100% droši norēķini
Kvalitātes garantija
Tikai oriģināli produkti
WiFi releja modulis 4 kanāli ESP8266 ir ierīce, kas paredzēta elektrisko ierīču attālinātai vadībai, izmantojot WiFi savienojumu, un ir ideāli piemērota domotikas un viedās mājas projektiem. Šis modulis ietver ESP-01 WiFi moduli un 8 bitu MCU, piedāvājot stabilu un viegli konfigurējamu risinājumu līdz četru releju vienlaicīgai vadībai.
Galvenās īpašības:
- Iebūvēts augstas kvalitātes MCU un ESP-01 WiFi modulis.
- Divi darbības režīmi: tiešais režīms starp telefonu un moduli vai caur WiFi maršrutētāju.
- Papildu funkcija kā USB modulis, atvienojot ESP-01.
- Pārraides attālums atklātā vidē līdz 100 metriem.
- Vienkārša konfigurācija, izmantojot Smartconfig tehnoloģiju WiFi kontam un parolei.
- 12 V relejs ar 10 A jaudu 250 V AC un 30 V DC, ar strāvas aizsardzību un augstu izturību (līdz 100,000 cikliem).
- LED indikatori releju stāvoklim un darbības režīmiem.
- Četri izolatori augstai noturībai pret traucējumiem.
- UART interfeiss MCU atkļūdošanai un programmēšanai.
- Kompakts izmērs 60 x 63 mm.
Tehniskās specifikācijas:
- Ieejas spriegums: 12V (IN+, IN-)
- UART seriālie porti: 12V, GND, TX, RX
- Pogas: S1 režīma maiņai (noklusējuma 1. režīms), S2 atiestatīšanai

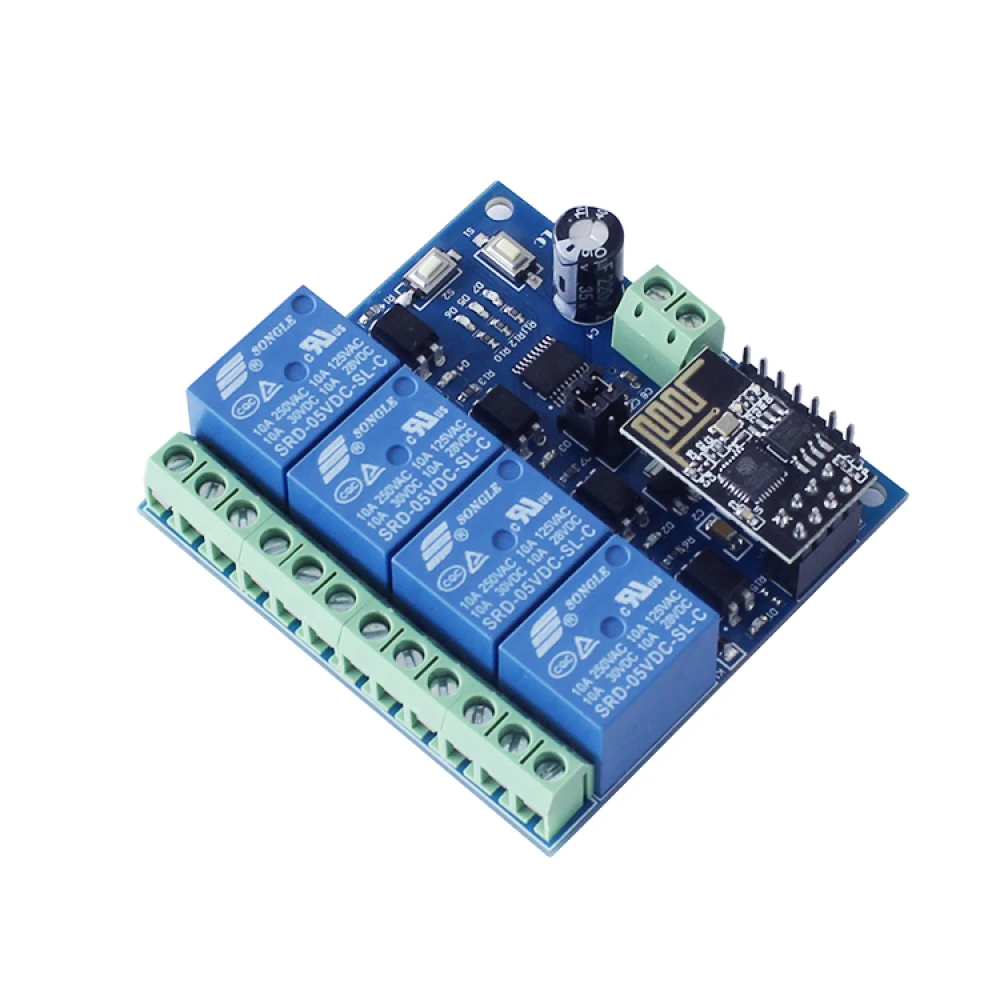

- LED indikatori: D1-D4 relejiem, D7 1. režīmam, D5 2. režīmam, D6 savienojuma statusam

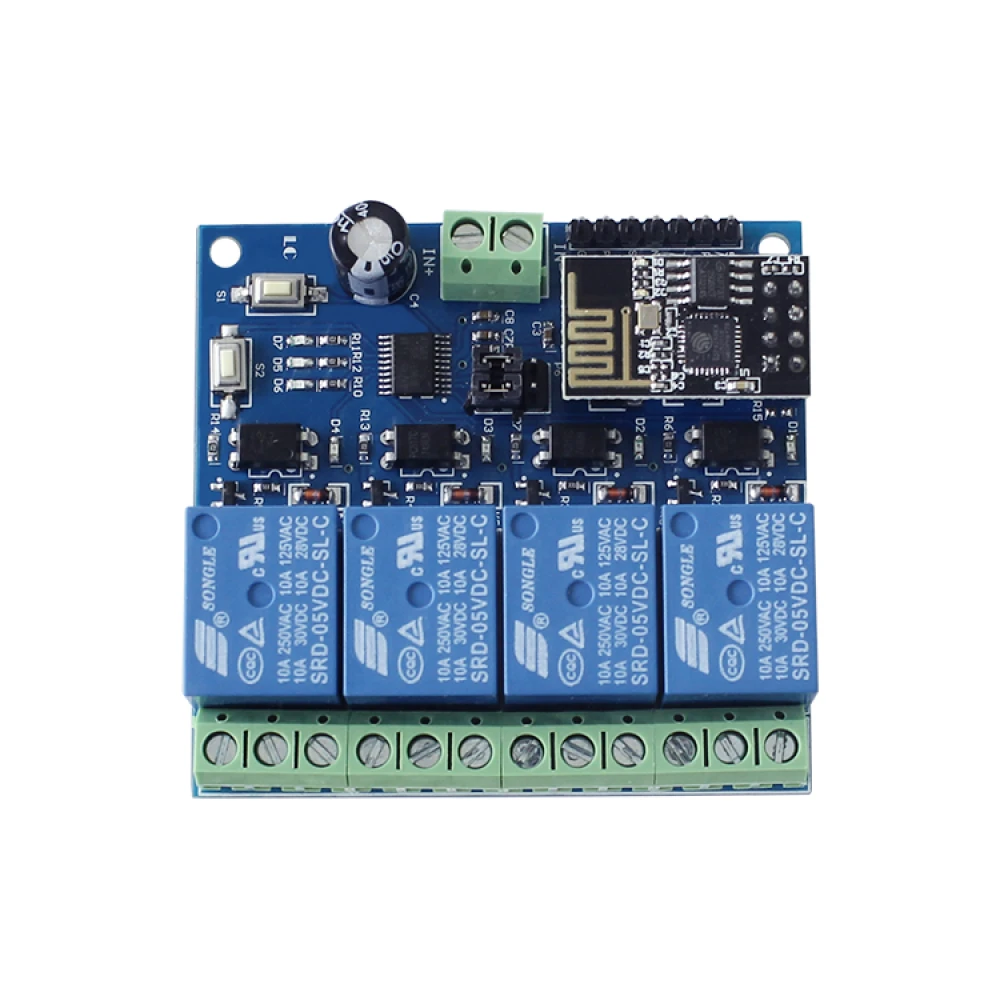

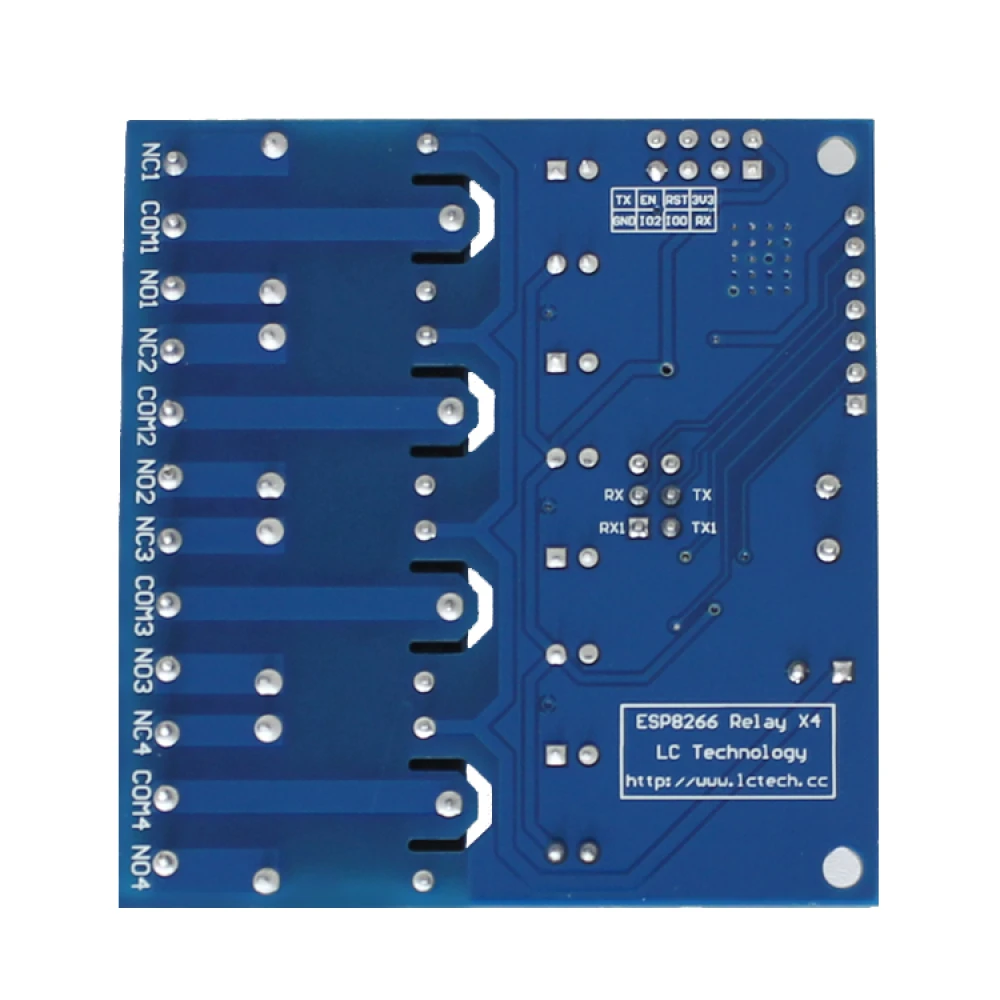

- Releja spailes: COM1-COM4 (kopējais), NC1-NC4 (normāli slēgts), NO1-NO4 (normāli atvērts)
Tipisks lietojums un savietojamība:
Šis modulis ir lieliski piemērots gaismu, sadzīves tehnikas un citu elektrisko ierīču attālinātai vadībai viedās mājas vai IoT projektos. Savietojams ar mobilajām lietotnēm, kas pārvalda WiFi savienojumu un TCP vadību, to var viegli integrēt Arduino bāzētās sistēmās un citos mikrokontrolleros, kas atbalsta UART saziņu.
Vadības komandas:
- Releju atvēršana un aizvēršana, izmantojot katram kanālam specifiskas heksadecimālas komandas.
Iepakojuma saturs:
- 1 x ESP8266 WiFi releja modulis 4 kanāli 12V
Ar šo WiFi releja moduli 4 kanāli ESP8266 jūs varēsiet īstenot efektīvus un uzticamus automatizācijas un attālinātas vadības risinājumus, atvieglojot elektrisko ierīču pārvaldību no viedtālruņa jebkurā laikā un vietā tīkla darbības zonā.
- Vadiet līdz 4 relejiem vienlaikus, izmantojot WiFi ar ESP8266 un 8 bitu MCU.
- Divi darbības režīmi: tiešais savienojums vai caur WiFi maršrutētāju.
- 12V relejs ar 10A jaudu AC un DC slodzēm.
- Vienkārša konfigurācija ar Smartconfig tehnoloģiju mobilajā lietotnē.
- LED indikatori releju statusam un darbības režīmiem.
- Pārraides attālums līdz 100 metriem atklātā vidē.
- UART interfeiss MCU atkļūdošanai un programmēšanai.
- Augsta noturība pret traucējumiem ar 4 iebūvētiem izolatoriem.
- Kompakts izmērs 60 x 63 mm, viegli integrējams projektos.
- Savietojams ar mobilajām lietotnēm IoT un domotikas attālinātai vadībai.
Klientu jautājumi un atbildes
Kādas slodzes un līdz kādai jaudai var vadīt šī moduļa releji?
Katrs relejs atbalsta līdz 10 A pie 250 V AC vai 10 A pie 30 V DC, kas atbilst maksimāli ieteicamajai slodzei 2500 W maiņstrāvā vai 300 W līdzstrāvā uz kanālu. Ir būtiski nepārsniegt šos limitus, lai saglabātu moduļa kalpošanas laiku un drošību.
Kas ir iekļauts komplektā un kādi ir moduļa fiziskie izmēri?
Komplektā ir plate ar četriem relejiem, ESP-01 WiFi modulis un savienotāji. Plates izmērs ir 60 mm x 63 mm. Barošanas kabeļi un aizsargkorpuss nav iekļauti. Aptuvenais svars ir 75 g.
Vai tas ir saderīgs ar citiem barošanas spriegumiem nekā 12 V, un kas notiek, ja pieslēdz 5 V?
Modulis ir paredzēts 12 V barošanai pie IN+/IN- ieejas. Barojot ar 5 V, releji nedarbosies pareizi un var tikt traucēta ESP-01 darbība. To nav ieteicams darīt, lai izvairītos no bojājumiem vai nestabilas darbības.
Kas notiek, ja ir sprieguma kritums vai strāvas pārtraukums? Vai WiFi konfigurācija pazūd?
Modulis izmanto Smartconfig tehnoloģiju, lai konfigurētu un saglabātu WiFi informāciju atmiņā. Pēc strāvas pārtraukuma konfigurācija saglabājas, tāpēc to nav nepieciešams pārkonfigurēt, izņemot pilnīgas atiestatīšanas gadījumā.
Kā salīdzināma izolācijas un traucējumu aizsardzības kapacitāte ar citiem līdzīgiem releju moduļiem?
Šis modulis katrā kanālā ietver četrus optiskos izolatorus un aizsardzības diodes, kas samazina elektromagnētisko traucējumu un strāvas pīķu risku. Tas to izceļ salīdzinājumā ar lētākiem moduļiem bez optokopleriem, īpaši industriālā vidē vai ar motoriem.
Kāds barošanas spriegums nepieciešams releja modulim?
Moduļa darbībai nepieciešams 12V ieejas spriegums.
Cik releja kanālu ir modulim?
Modulim ir četri releja kanāli dažādu ierīču vadībai.
Kā tiek vadīts releja modulis?
To vada ar mobilo lietotni, kas savienojas ar moduli, izmantojot WiFi lokālajā tīklā.
Vai tas ir savietojams ar Arduino?
Jā, moduli var integrēt ar Arduino sistēmām, izmantojot UART interfeisu programmēšanai un vadībai.
Kāds ir maksimālais WiFi pārraides attālums?
Atklātā vidē maksimālais pārraides attālums ir aptuveni 100 metri.
