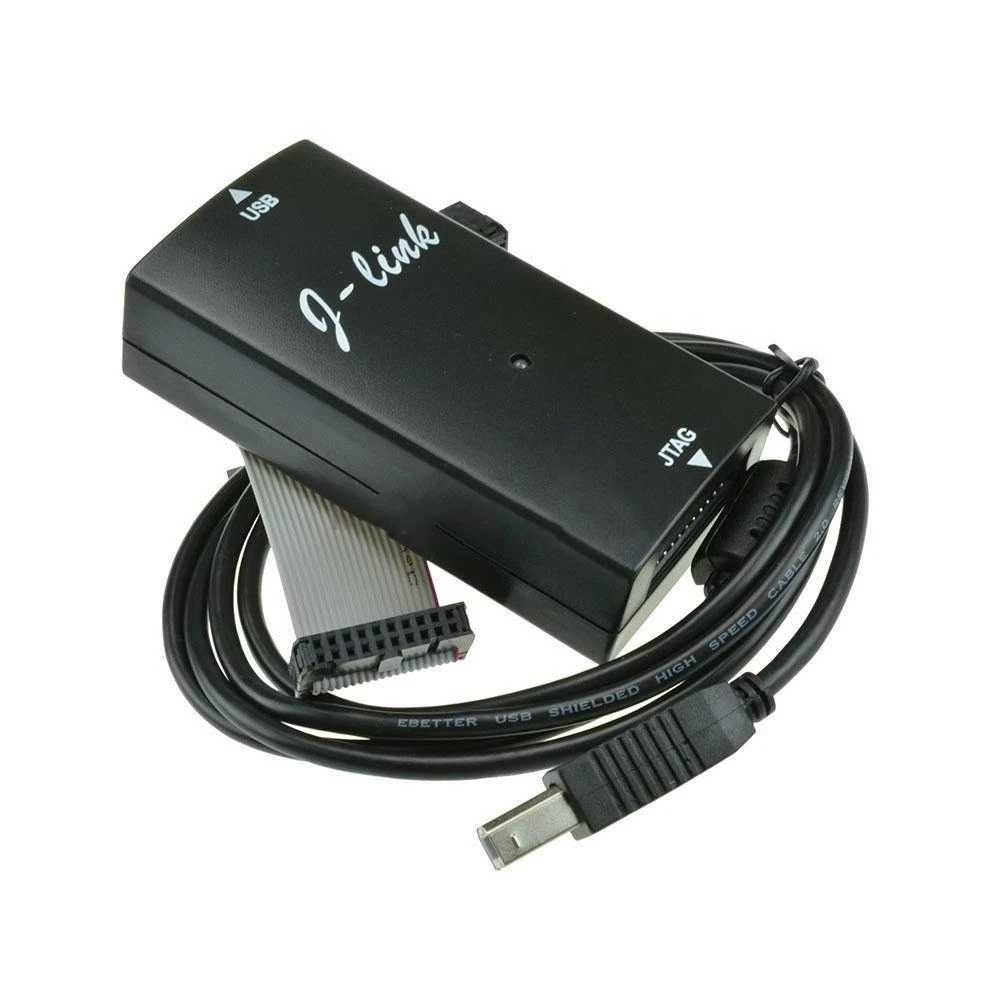

J-Link V9 ARM JTAG emulators, saderīgs ar ARM7, ARM9, ARM11 un Cortex-STM3
Zīmols: satkit
Ieskaitot PVN (Bez PVN: 19,90 €)
J-Link V9 ARM JTAG emulators ir būtisks rīks izstrādātājiem, kas strādā ar ARM7, ARM9, ARM11 un Cortex-STM3 mikrokontrolleriem. Šis emulators atbalsta vairākas izstrādes vides, piemēram, IAR EWARM, ADS, KEIL, WINARM un Real View, atvieglojot ARM mikroshēmu atkļūdošanu un programmēšanu ar augstu efektivitāti un precizitāti.
Galvenās īpašības:
- Saderība ar ARM7TDMI (Rev. 1, 3 un 4), ARM720T, ARM920T, ARM926EJ-S, ARM946E-S, ARM966E-S, ARM11 un Cortex-M3 kodoliem.
- Ātrdarbīgs USB 2.0 interfeiss vienkāršai un ātrai savienošanai ar PC.
- Maksimālais JTAG pārsūtīšanas ātrums 12 MHz, ar lejupielādes ātrumu līdz 600 kB/s ARM7 un 550 kB/s ARM9.
- Atbalsts mērķplates sprieguma diapazonam no 1.2V līdz 3.3V, saderīgs arī ar 5V.
- Divkrāsu LED indikatori, kas rāda darba un sakaru statusu, uzlabojot reāllaika uzraudzību.

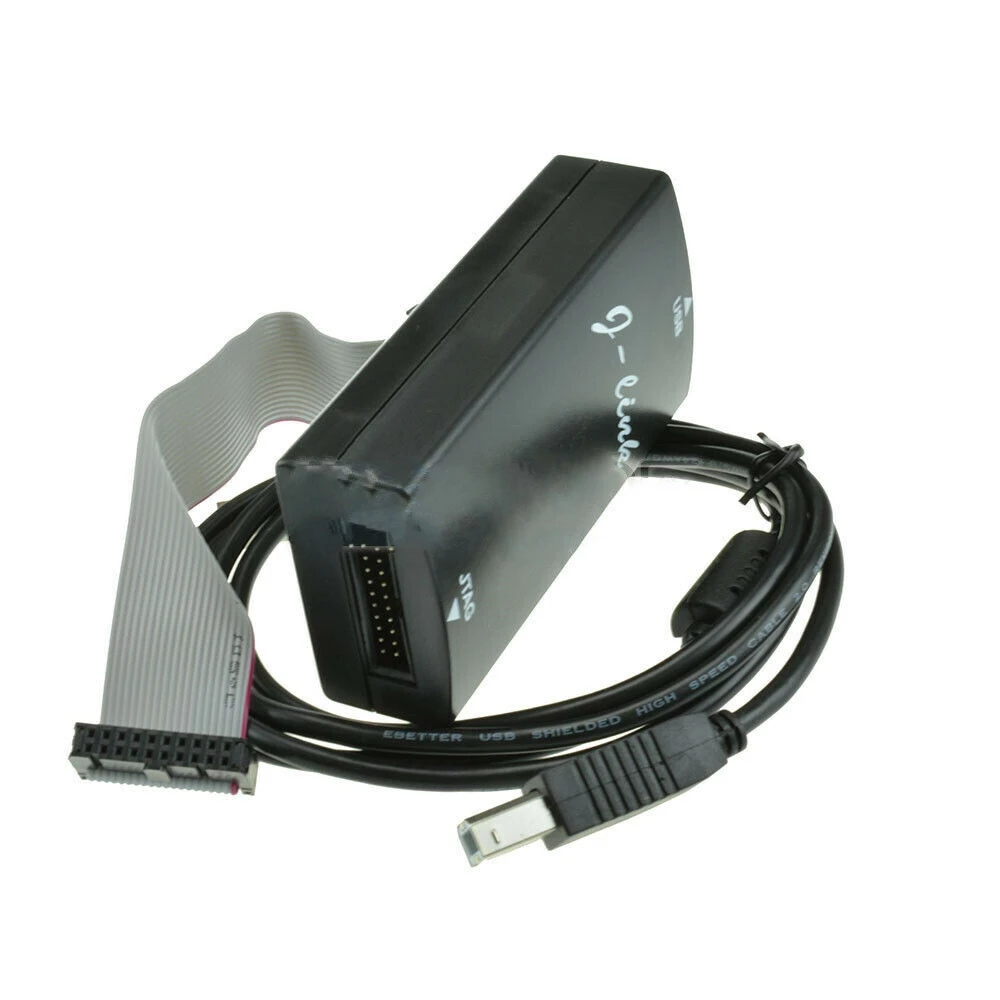

- Iekļauts USB kabelis un 20 vadu plakanais kabelis savienošanai ar mērķplati.
- Aizsardzība pret pārstrāvu ar USB barošanu, kas piegādā līdz 300 mA mērķplatei.
- Saderīgs ar Microsoft Windows 2000, XP, 2003 un Vista operētājsistēmām, tostarp x64 versijām.
Uzlabojumi salīdzinājumā ar iepriekšējām versijām:
- Uzlabota SWD interfeisa shēma stabilākai atkļūdošanai un paplašinātai funkcionalitātei.
- Izmantots divu līmeņu pārveidotāja čips robustākam JTAG interfeisam.
- Optimizēta programmaparatūra ar paplašinātu bootloader zonu, lai atvieglotu turpmākus atjauninājumus un jaunas funkcijas.
- Uzlabots un ātrāks atbalsts ARM11, kas padara to par pirmo izvēli šim kodolam.
Tipiskie lietojumi:
Šis emulators ir ideāli piemērots izstrādātājiem, kuriem nepieciešams atkļūdot un programmēt ARM mikrokontrollerus elektronikā, automatizācijā, iegultajās sistēmās un programmaparatūras izstrādē. Saderība ar vairākām izstrādes vidēm un ARM kodoliem padara to daudzpusīgu dažādiem profesionāliem un izglītojošiem pielietojumiem.

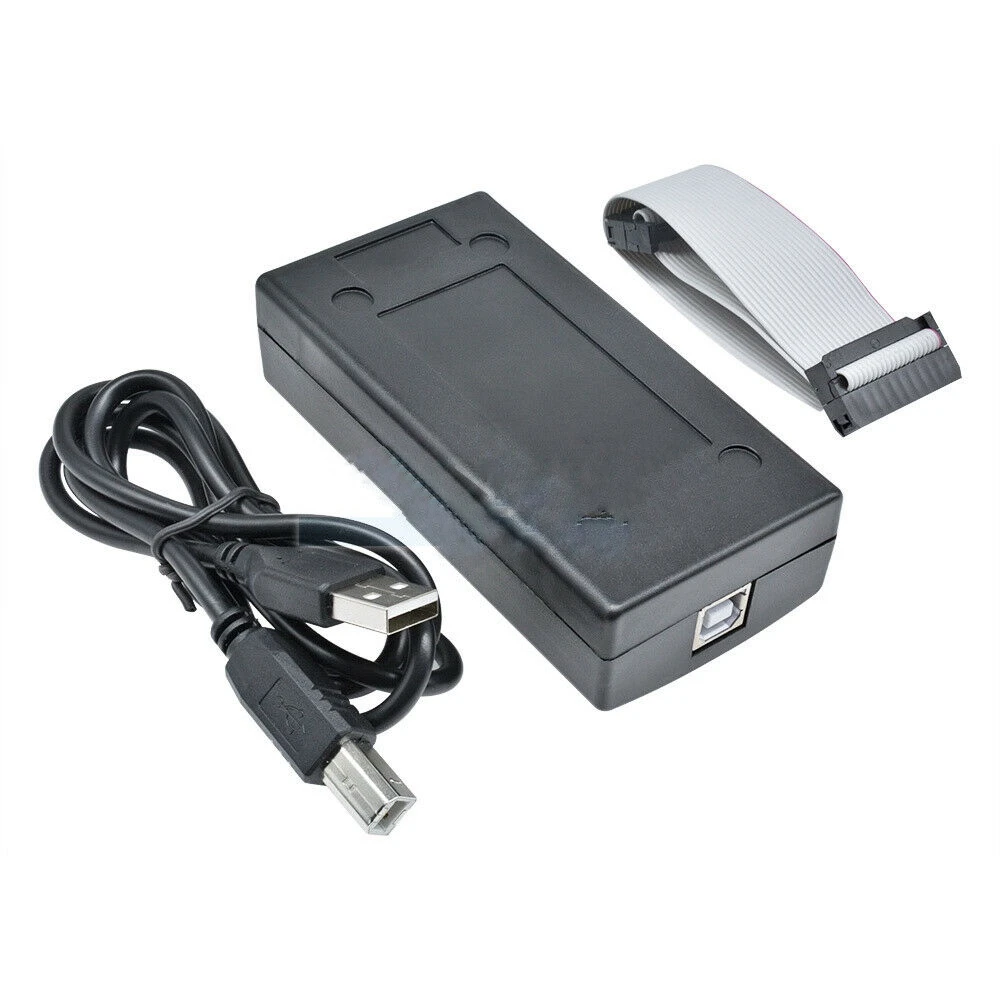

Iepakojuma saturs:
- 1 x J-Link V9 ARM Emulator
- 1 x USB kabelis

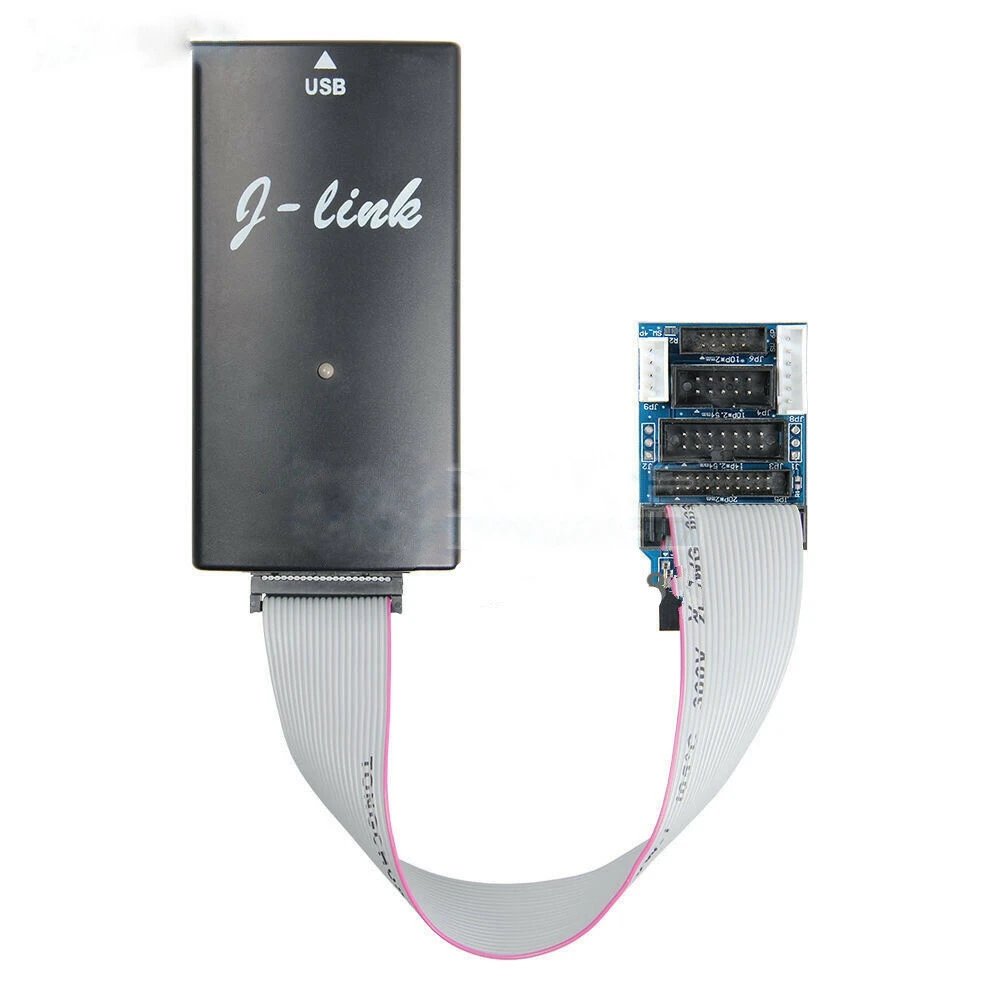

- 1 x J-Link JTAG pārveidotājs
Tehniskās specifikācijas:
- Barošanas avots: USB, patēriņš mazāks par 50mA.
- Interfeiss: USB 2.0 pilnā ātrumā (12 Mbps).
- JTAG interfeiss: standarta 20 kontakti, ar 14 kontaktu opciju.
- Maksimālais JTAG ātrums: 12 MHz.
- Atbalstītais mērķplates spriegums: 1.2V - 3.3V un 5V.
- Darba temperatūra: +5°C līdz +60°C.
- Izmēri: 10,3 cm x 5,3 cm x 2,7 cm.
- Svars: 60 grami (bez kabeļiem).
- EMC sertifikāti: EN 55022, EN 55024.
Svarīga piezīme: Šobrīd šis produkts ir nav noliktavā. Iesakām pārbaudīt mūsu vietni par turpmāku pieejamību vai līdzīgām alternatīvām.
- Saderīgs ar ARM7, ARM9, ARM11 un Cortex-M3 kodoliem
- USB 2.0 interfeiss ātrai un stabilai savienošanai
- Maksimālais JTAG ātrums 12 MHz efektīvai atkļūdošanai
- Atbalsts mērķplates spriegumam no 1.2V līdz 5V
- Divkrāsu LED indikatori statusa uzraudzībai
- Iekļauts USB kabelis un 20 vadu plakanais kabelis
- Saderīgs ar vairākām izstrādes vidēm: IAR, ADS, KEIL, WINARM
- Aizsardzība pret pārstrāvu un USB barošana
- Optimizēta programmaparatūra turpmākiem atjauninājumiem
- Kompakti izmēri un neliels svars ērtai lietošanai
Klientu jautājumi un atbildes
Kādas funkcionālās priekšrocības J-Link V9 piedāvā salīdzinājumā ar iepriekšējām versijām, piemēram, V7?
J-Link V9 ietver būtiskus uzlabojumus salīdzinājumā ar V7 versiju: tas izmanto AT91SAM7S64 čipu ar lielāku Flash un SRAM ietilpību, kas atvieglo turpmākus firmware atjauninājumus. Tas uzlabo SWD interfeisu, izmantojot divu līmeņu pārveidotāju, kas aizsargā čipu pret kļūdām konfigurācijā, un pievieno atsevišķus statusa LED indikatorus (USB, mērķa CPU, 5V izeja). ARM11 atbalsts ir labāks un ātrāks, lai gan SWD ātrums ir nedaudz mazāks nekā V7. Šie jauninājumi optimizē saderību un drošību atkļūdošanas laikā.
Kādi ir J-Link V9 emulatora izmēri, svars un galvenie materiāli, un kas ir iekļauts kastē, to iegādājoties?
J-Link V9 emulators parasti ir aptuveni 90 mm x 45 mm x 20 mm liels un sver ap 65 g, lai gan šīs vērtības var nedaudz atšķirties atkarībā no ražotāja. Tas galvenokārt ir izgatavots no augstas izturības ABS plastmasas un iekšējiem elektroniskajiem komponentiem. Parasti kastē ir emulators, USB A uz mini-B (vai micro-B) kabelis un viens vai divi JTAG/SWD savienojuma kabeļi. Ieteicams pārbaudīt precīzu komplektāciju pie izplatītāja.
Kāda ir J-Link V9 saderība un savienojuma prasības ar mikrokontrolleriem un operētājsistēmām?
J-Link V9 ir saderīgs ar ARM7, ARM9, ARM11 un Cortex-M3 arhitektūrām, kā arī ar STM32 un līdzīgiem mikrokontrolleriem, kas atbalsta JTAG un SWD interfeisus. Tas darbojas caur USB 2.0, un tam nepieciešams brīvs USB ports. Tas ir saderīgs ar izstrādes vidēm, piemēram, Keil MDK, IAR EWARM un ADS, darbojoties Windows un, ar atbilstošiem draiveriem, arī Linux un macOS. Tipiskais darba spriegums mērķa interfeisā ir no 1,2 V līdz 3,3 V.
Kas jāņem vērā, uzstādot un pirmo reizi palaižot J-Link V9?
Vispirms ir būtiski savā operētājsistēmā instalēt jaunākos SEGGER ražotāja draiverus pirms ierīces pievienošanas. Pirmajam savienojumam pievienojiet J-Link V9 USB portam un pēc tam uzmanīgi pieslēdziet to mikrokontrollera JTAG/SWD galvenei, ievērojot orientāciju un pinout. Ja neesat pārliecināts par saderību, izvairieties no SWD režīma maiņas, lai novērstu ierīces bojājumus.
Kādi ir ātruma vai atkļūdošanas veiktspējas ierobežojumi salīdzinājumā ar alternatīvām, piemēram, ST-Link vai CMSIS-DAP?
J-Link V9 piedāvā konkurētspējīgu pārsūtīšanas un atkļūdošanas ātrumu salīdzinājumā ar alternatīvām, piemēram, ST-Link vai CMSIS-DAP, lai gan SWD ātrums ir nedaudz zemāks nekā V7 (aptuveni 1–3 MHz atkarībā no konfigurācijas). Tā galvenā priekšrocība ir stabilitāte, plašs ARM kodolu atbalsts un saderība ar vairākiem IDE. ST-Link parasti ir ātrāks STM32 vidē, taču atbalsta tikai STM čipus, savukārt J-Link nodrošina universālāku ARM atbalstu un labāku stāvokļu pārvaldību.
Ar kādiem ARM kodoliem ir saderīgs J-Link V9?
J-Link V9 ir saderīgs ar ARM7TDMI (Rev. 1, 3 un 4), ARM720T, ARM920T, ARM926EJ-S, ARM946E-S, ARM966E-S, ARM11 un Cortex-M3 kodoliem.
Kādas izstrādes vides atbalsta J-Link V9?
Tas atbalsta tādas vides kā IAR EWARM, ADS, KEIL, WINARM un Real View, atvieglojot integrāciju un atkļūdošanu šajās sistēmās.
Kāds ir maksimālais JTAG pārsūtīšanas ātrums?
Maksimālais JTAG pārsūtīšanas ātrums ir 12 MHz, ar lejupielādes ātrumu līdz 600 kB/s ARM7 un 550 kB/s ARM9.
Kuras operētājsistēmas ir saderīgas ar šo emulatoru?
Tas ir saderīgs ar Microsoft Windows 2000, XP, 2003 un Vista, tostarp 64 bitu versijām.
Vai J-Link V9 šobrīd ir pieejams iegādei?
Šobrīd produkts nav noliktavā. Ieteicams pārbaudīt pieejamību vietnē vai meklēt līdzīgas alternatīvas.
