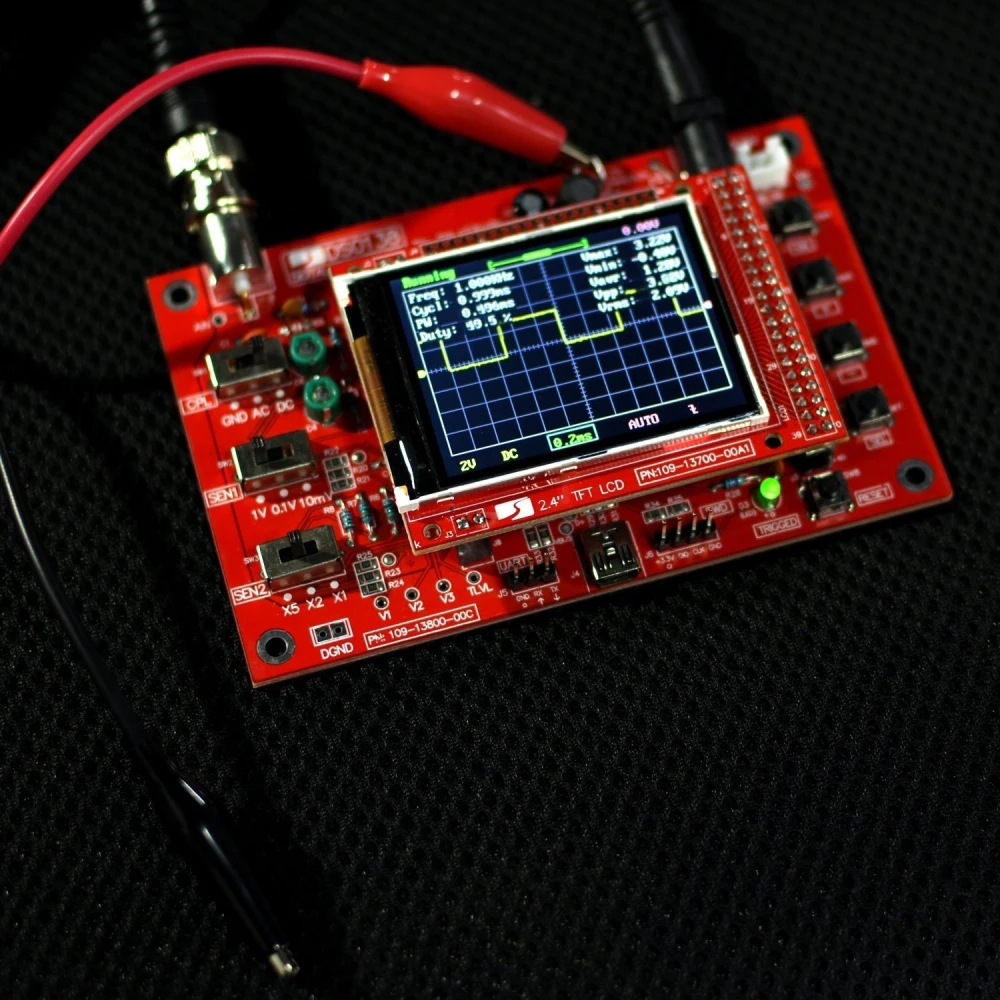

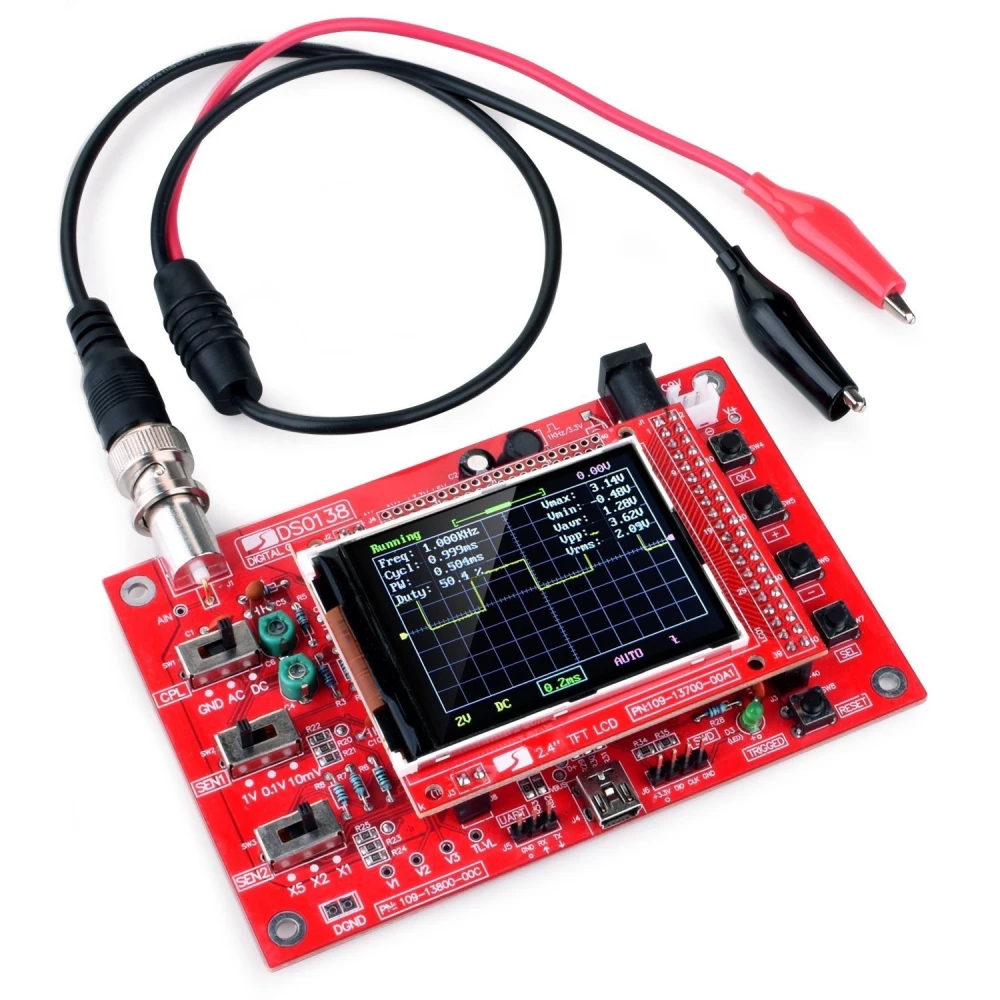

Salikts digitālais osciloskops DSO138 ar 2.4 collu TFT ekrānu un zondi
Zīmols: satkit
24,20€
Ieskaitot PVN (Bez PVN: 20,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 23,23 € | -4% |
| 10+ | 22,51 € | -7% |
| 20+ | 20,09 € | -17% |
Atlikuši tikai 5 — pasūtiet drīz!
Standarta piegāde
Ot, Mai 5 - Ce, Mai 7
Eksprespiegāde
Pk, Mai 1 - Pr, Mai 4
30 dienu atgriešana
Bezmaksas atgriešana 30 dienu laikā
Drošs darījums
Share:
Bezmaksas piegāde
Piegāde no 4,99€
Vienkārša atgriešana
30 dienu atgriešanas politika
Drošs maksājums
100% droši norēķini
Kvalitātes garantija
Tikai oriģināli produkti
Saliktais digitālais osciloskops DSO138 ir būtisks mērīšanas instruments elektronikas entuziastiem un profesionāļiem, kuri meklē precizitāti un ērtību kompaktā, gatavā lietošanai ierīcē.
Šim osciloskopam ir 2.4 collu TFT LCD ekrāns ar 320x240 pikseļu izšķirtspēju un iespēju attēlot 262,000 krāsas, kas atvieglo viļņu formu skaidru vizualizāciju. Aprīkots ar ARM Cortex-M3 procesoru, tas nodrošina reāllaika paraugu ņemšanu līdz 1Msps, ļaujot uztvert signālus ar analogo joslas platumu līdz 200 KHz.
Ierīcei ir viens kanāls ar regulējamu jutību no 10mV/Div līdz 5V/Div, ar jutības kļūdu zem 5%, nodrošinot uzticamus mērījumus. Maksimālais ieejas spriegums ir 50V pīķis, un osciloskops piedāvā DC, AC un GND sakabes režīmus, lai pielāgotos dažādiem signālu veidiem.
Starp tehniskajām īpašībām izceļas:
- Kanāls: 1
- Analogo joslas platums: 0 - 200 KHz
- Jutība: 10mV/Div - 5V/Div
- Jutības kļūda: < 5%
- Izšķirtspēja: 12 bits
- Maksimālais ieejas spriegums: 50V pīķis
- Sakabes režīmi: DC, AC, GND
- Maksimālais paraugu ņemšanas ātrums: 1Msps
- Laika bāze: 10us/Div - 500s/Div
- Reģistra garums: 1024 punkti
- Trigger režīmi: Automātisks, Normal, Single
- Trigger veidi: augošā un dilstošā mala
- Trigger pozīcija fiksēta bufera vidū
- Barošana: 9V DC (diapazons 8 līdz 12V)
- Patēriņš: 120mA
- Izmēri: 117mm x 76mm x 15mm
Šis osciloskops ir pilnībā salikts un rūpnīcā pielodēts, gatavs tūlītējai lietošanai, tādēļ nav nepieciešama montāža vai sarežģīta iestatīšana. Turklāt komplektā ir zonde un nepieciešamie kabeļi, lai varētu ātri un efektīvi sākt mērījumus.
Tas ir ideāli piemērots elektrisko signālu vizualizācijai un analīzei elektronikas projektos, shēmu remontā, izglītībā un eksperimentēšanā. Kompaktais izmērs un zemais patēriņš padara to piemērotu lietošanai laboratorijā, darbnīcā vai uz vietas.
Digitālais osciloskops DSO138 ir saderīgs ar dažādām elektronikas lietotnēm, kur nepieciešama zemas frekvences signālu analīze un tādu parametru kā periods, impulsa platums, frekvence, maksimumi, minimumi un pīķa-pīķa spriegums mērīšana.
Kopumā šī ierīce piedāvā ekonomisku, praktisku un uzticamu risinājumu tiem, kam nepieciešams salikts digitālais osciloskops ar uzlabotām funkcijām un ērtu lietošanu.
- 2.4 collu TFT LCD ekrāns ar 320x240 izšķirtspēju un 262K krāsām
- ARM Cortex-M3 procesors reāllaika 1Msps paraugu ņemšanai
- Viens kanāls ar regulējamu jutību no 10mV/Div līdz 5V/Div
- Analogo joslas platums no 0 līdz 200 KHz
- 12 bitu izšķirtspēja precīziem mērījumiem
- DC, AC un GND sakabes režīmi
- Maksimālais ieejas spriegums 50V pīķis
- Trigger režīmi: automātisks, normal un single
- Reģistra garums 1024 punkti
- 9V DC barošana ar 120mA patēriņu
- Kompakti izmēri: 117mm x 76mm x 15mm
- Produkts ir salikts un gatavs lietošanai ar iekļautu zondi un kabeļiem
Klientu jautājumi un atbildes
Kādi ir precīzie izmēri, aptuvenais svars un kas tieši ir iekļauts kastē?

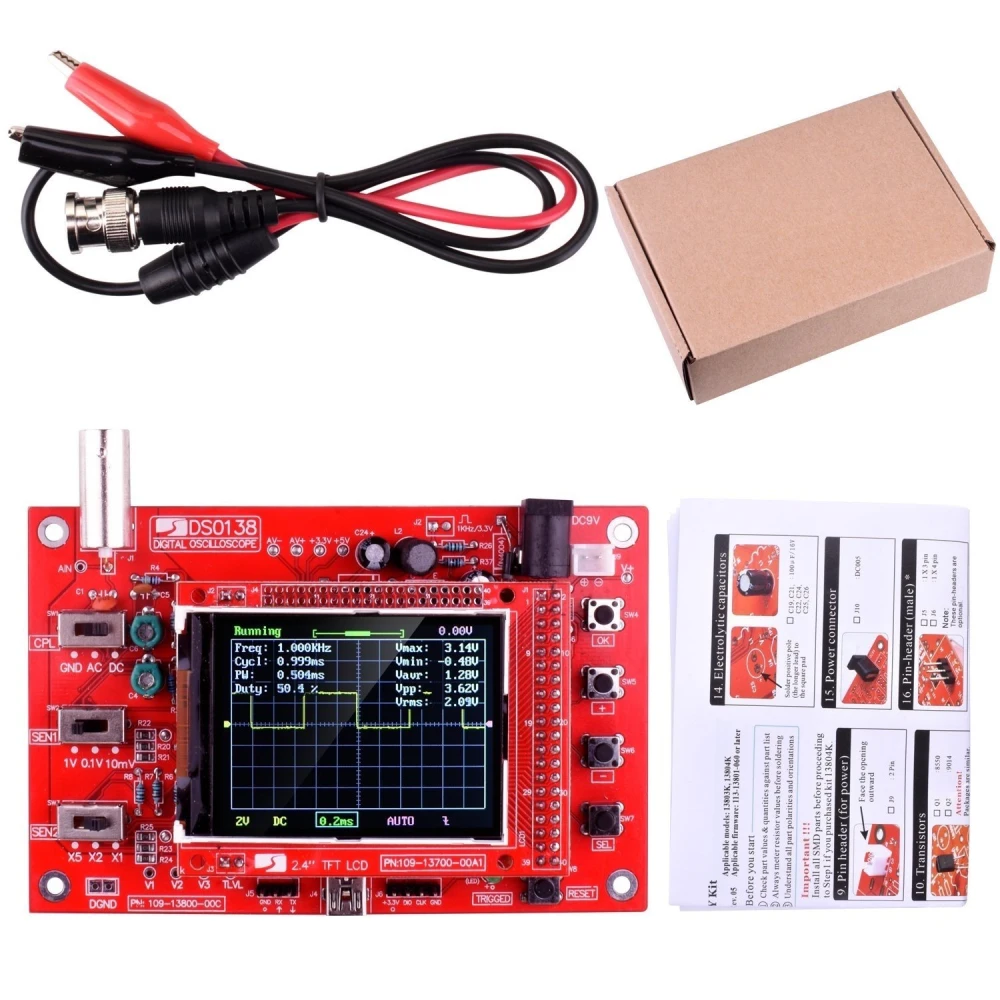

Ierīces izmēri ir 117 mm x 76 mm x 15 mm, un tās aptuvenais svars ir mazāks par 0,2 kg. Kastē ir pilnībā salikts osciloskops, testa zonde un savienojuma kabeļi. Barošanas avots nav iekļauts.
Kādas barošanas prasības tam ir un kas jāņem vērā, lai izvairītos no bojājumiem?
Nepieciešama 9 V DC barošana, ar ieejas diapazonu no 8 līdz 12 V. Ieteicams izmantot stabilu barošanas avotu un pareizu polaritāti (centrs pozitīvs). Nepārsniedziet 12 V un nepievienojiet nepareizu spriegumu, lai izvairītos no neatgriezeniskiem bojājumiem.
Kādas ir mērījumu tolerances un ieejas sprieguma limiti, lai nodrošinātu drošu darbību?
Jutības kļūda ir mazāka par 5%. Maksimālais pieļaujamais ieejas spriegums ir 50 V pīķa (Vpk); pārsniedzot šo vērtību, var tikt bojāta ieejas shēma un apdraudēts lietotājs.
Kāda apkope nepieciešama un kādas biežākās problēmas var rasties lietošanas laikā, un kā tās novērst?
Iekšēja bieža apkope nav nepieciešama. Ieteicams uzturēt ekrānu tīru un nepieļaut putekļu iekļūšanu. Biežākās problēmas ir signāla neesamība ekrānā (pārbaudiet barošanu, kabeļus un zondes savienojumu) vai pārmērīgs troksnis (pārbaudiet zemējumu). Ja problēmas saglabājas, ieteicams pārbaudīt lodējumus vai sazināties ar tehnisko atbalstu, jo ierīce ir salikta konstrukcija.
Vai osciloskops ir salikts vai tas ir montāžas komplekts?
Digitālais osciloskops DSO138 tiek piegādāts pilnībā salikts un rūpnīcā pielodēts, gatavs tūlītējai lietošanai.

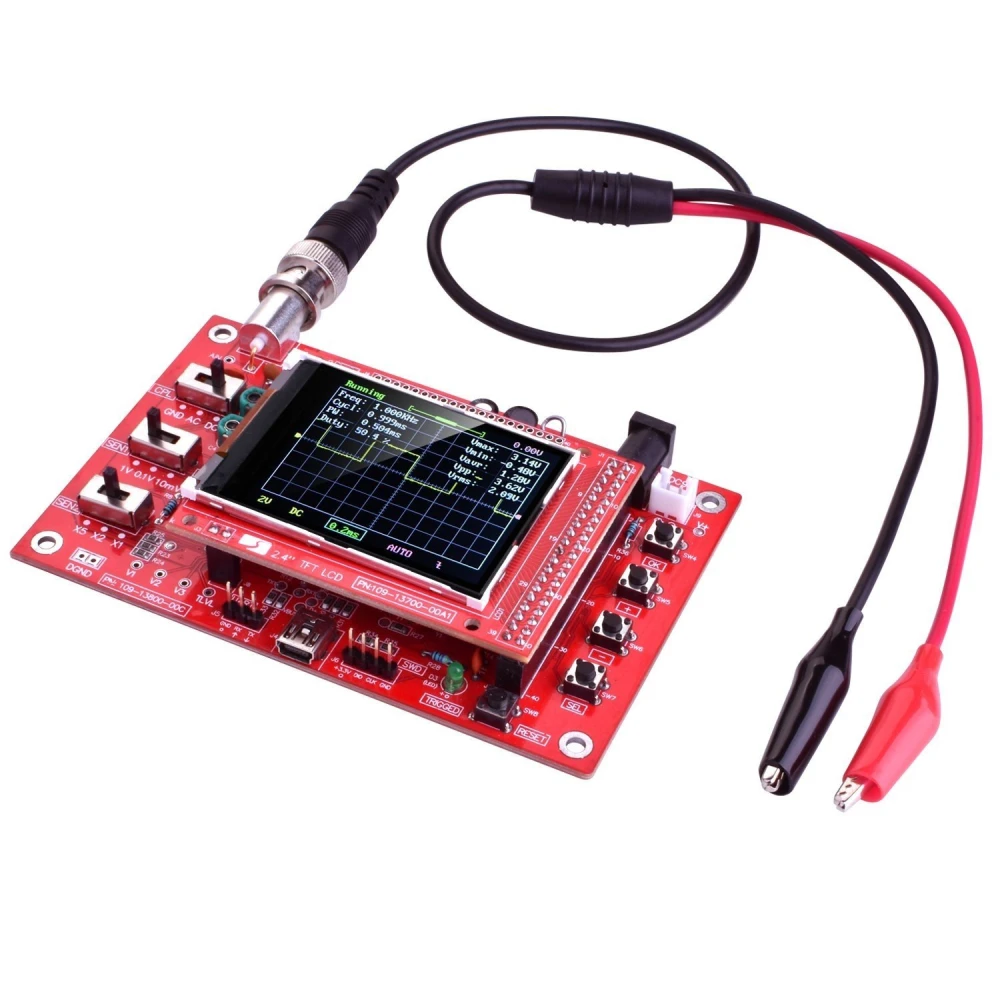

Kāds ir DSO138 osciloskopa ekrāns?
Tam ir 2.4 collu TFT LCD ekrāns ar 320x240 pikseļu izšķirtspēju un 262,000 krāsām.
Kādu frekvenču diapazonu šis osciloskops var mērīt?
Tam ir analogais joslas platums no 0 līdz 200 KHz, kas piemērots zemas frekvences signāliem.

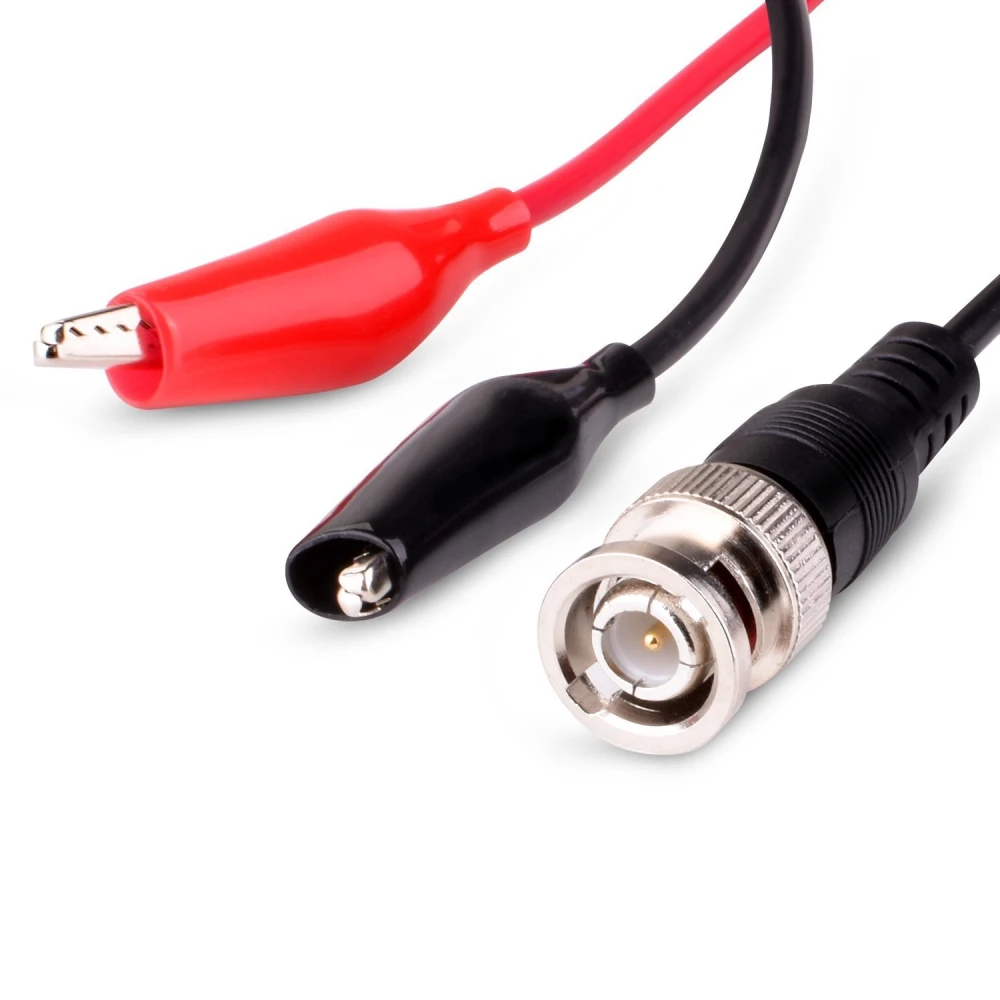

Vai komplektā ir zonde un kabeļi lietošanai?
Jā, produkts ietver zondi un nepieciešamos kabeļus, lai varētu nekavējoties sākt mērījumus.
Kādus sakabes režīmus atbalsta osciloskops?
Tas atbalsta DC, AC un GND sakabes režīmus dažādiem signālu veidiem.
