Hantek 6022BL USB digitālais osciloskops 16 kanāli 20 MHz

Hantek 6022BL osciloskops ir USB digitāla ierīce, kas paredzēta elektronikas profesionāļiem un entuziastiem, kuriem nepieciešams kompakts, pārnēsājams un jaudīgs aprīkojums signālu analīzei un mērīšanai. Šis osciloskops apvieno digitālās atmiņas funkcijas un 16 kanālu loģisko analizatoru, atvieglojot diagnostiku un izstrādi elektroniskās un digitālās sistēmās.

Tā anodēta alumīnija korpuss nodrošina izturību un aizsardzību, savukārt standarta USB 2.0 interfeiss ļauj vienkāršu savienojumu bez papildu barošanas kabeļiem, darbojoties tieši ar portatīvajiem vai galda datoriem.

Galvenās īpašības

• Kanāli: 2 kanāli osciloskopam un 16 kanāli loģiskajam analizatoram.
• Joslas platums: 20 MHz, piemērots plašam elektronikas lietojumu klāstam.
• Paraugu ņemšanas ātrums: 48 MS/s reāllaikā, nodrošinot signālu uztveršanas precizitāti.
• Vertikālā izšķirtspēja: 8 biti skaidrai un detalizētai viļņu formu attēlošanai.
• Pastiprinājuma diapazons: 20 mV līdz 5 V 8 soļos, pielāgojams dažādiem signāla līmeņiem.
• Ieejas pretestība: 1 MΩ ar 25 pF, standarta precīziem mērījumiem.
• Ieejas aizsardzība: Diode clamping, lai aizsargātu ierīci pret pārslodzēm.
• Trigerēšanas režīmi: Auto, Normal un Single ar līmeņa un slīpuma (+/-) regulēšanu pilnīgai uztveršanas kontrolei.
• Saderība: Saderīgs ar Windows 2000, NT, XP, Vista un Windows 7.
• Matemātiskās funkcijas: FFT, summa, starpība, reizināšana un dalīšana signālu padziļinātai analīzei.
• Attēlošana: Rāda viļņu formas ar vidējo, noturības un intensitātes opcijām.
• Iekļautā programmatūra: CD ar programmatūru un draiveriem, lietotāja rokasgrāmata un USB kabelis tūlītējai pieslēgšanai.

Tipiskie lietojumi

Šis osciloskops ir ideāli piemērots tehniķiem, inženieriem un studentiem, kas strādā ar elektroniskajām shēmām, aparatūras izstrādi, digitālo un analogo sistēmu remontu un diagnostiku. Tā 16 kanālu loģiskais analizators ļauj pārbaudīt sarežģītus digitālos signālus, savukārt digitālās atmiņas iespējas atvieglo detalizētu analīzi un dokumentēšanu.

Saderība un pārnēsājamība

Hantek 6022BL ir paredzēts darbam ar Windows PC, ļaujot to izmantot gan laboratorijas vidē, gan uz vietas, pateicoties kompaktajam izmēram un nelielajam svaram. USB savienojums novērš nepieciešamību pēc ārējiem barošanas avotiem, palielinot lietošanas ērtumu un elastību.

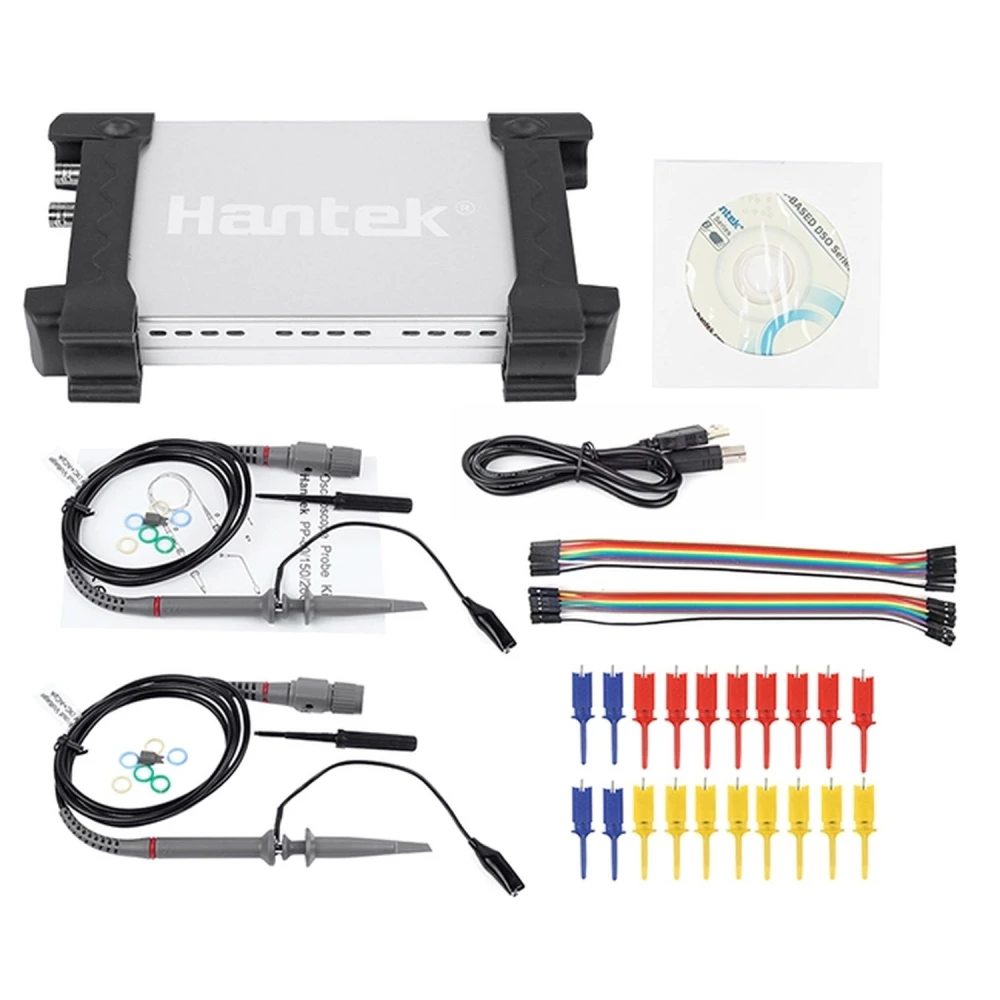

Iepakojuma saturs

• Hantek USB PC bāzēts digitālais osciloskops
• Programmatūra un draiveri CD
• 2 klipšu zondes
• USB kabelis savienojumam

Šī ierīce ir profesionāls un pieejams risinājums tiem, kas meklē uzticamu USB digitālo osciloskopu un loģisko analizatoru ar uzlabotām funkcijām un vienkāršu lietošanu.

• 2 kanāli osciloskopam un 16 kanāli loģiskajam analizatoram
• 20 MHz joslas platums precīziem signāliem
• 48 MS/s reāllaika paraugu ņemšanas ātrums
• 8 bitu vertikālā izšķirtspēja skaidrām detaļām
• Pastiprinājuma diapazons no 20mV līdz 5V 8 soļos
• 1 MΩ ieejas pretestība un 25 pF
• Auto, Normal un Single trigerēšanas režīmi ar līmeņa regulēšanu
• Matemātiskās funkcijas: FFT, summa, starpība, reizināšana un dalīšana
• Saderīgs ar Windows 2000/NT/XP/Vista/7
• Iekļauta programmatūra, rokasgrāmata, zondes un USB kabelis
