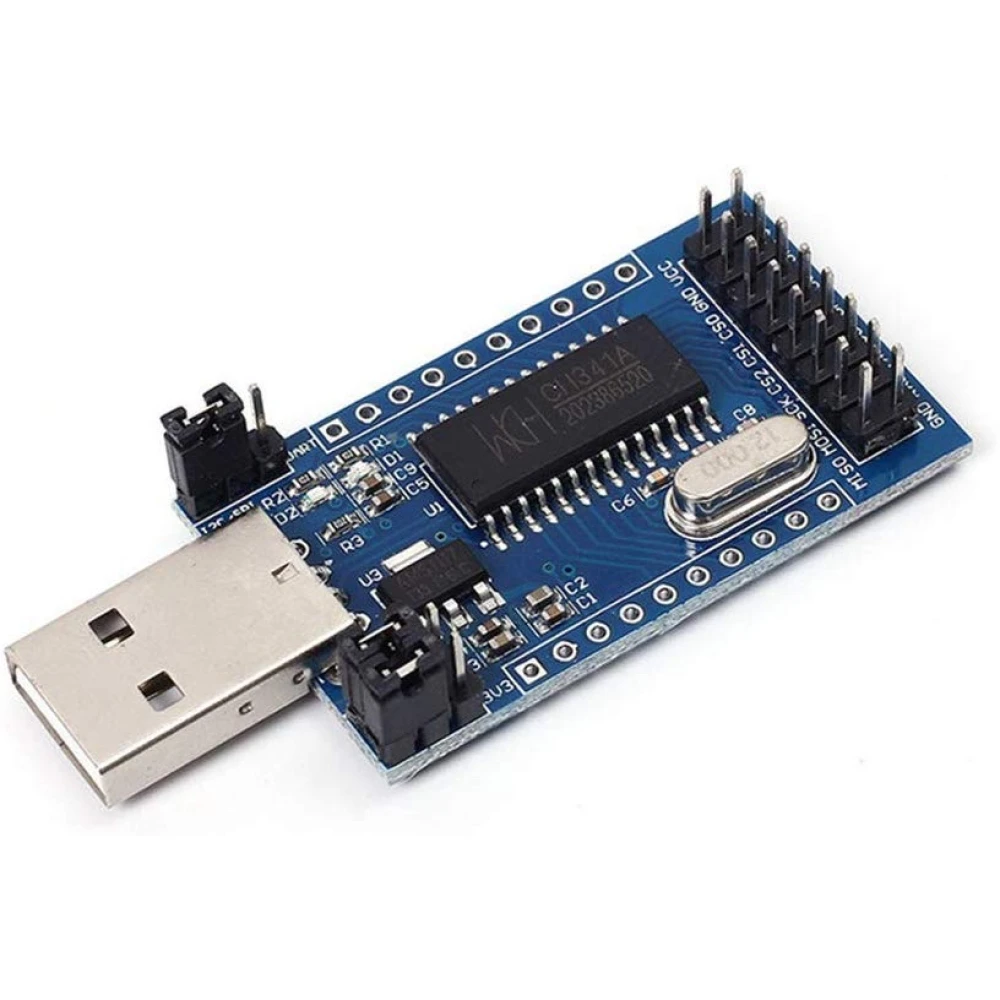

CH341A programmētājs USB uz UART IIC SPI I2C ir USB pārveidošanas modulis ar CH341A mikroshēmu, kas darbojas kā USB kopnes adapteris. Šī ierīce nodrošina vairākas saskarnes, tostarp asinhrono seriālo portu, paralēlo portu, drukāšanas portu un kopīgu 2 un 4 līniju sinhrono seriālo saskarni. Tas ir būtisks rīks seriālajai paplašināšanai, EEPROM programmēšanai, izmantojot I2C saskarni, SPI saskarni, FLASH un MCU STC programmēšanai, programmu atkļūdošanai, datu iegūšanai un citam.
Galvenās īpašības:
- Atbalsta USB pārveidi uz paralēlo printera portu un EPP vai MEM paralēlo portu.
- Saderīgs ar USB uz UART, I2C un SPI.
- Izvades spriegums un signāla līmenis izvēlams starp 3.3V un 5V.
- LED indikatori UART un SPI/I2C darba statusam.

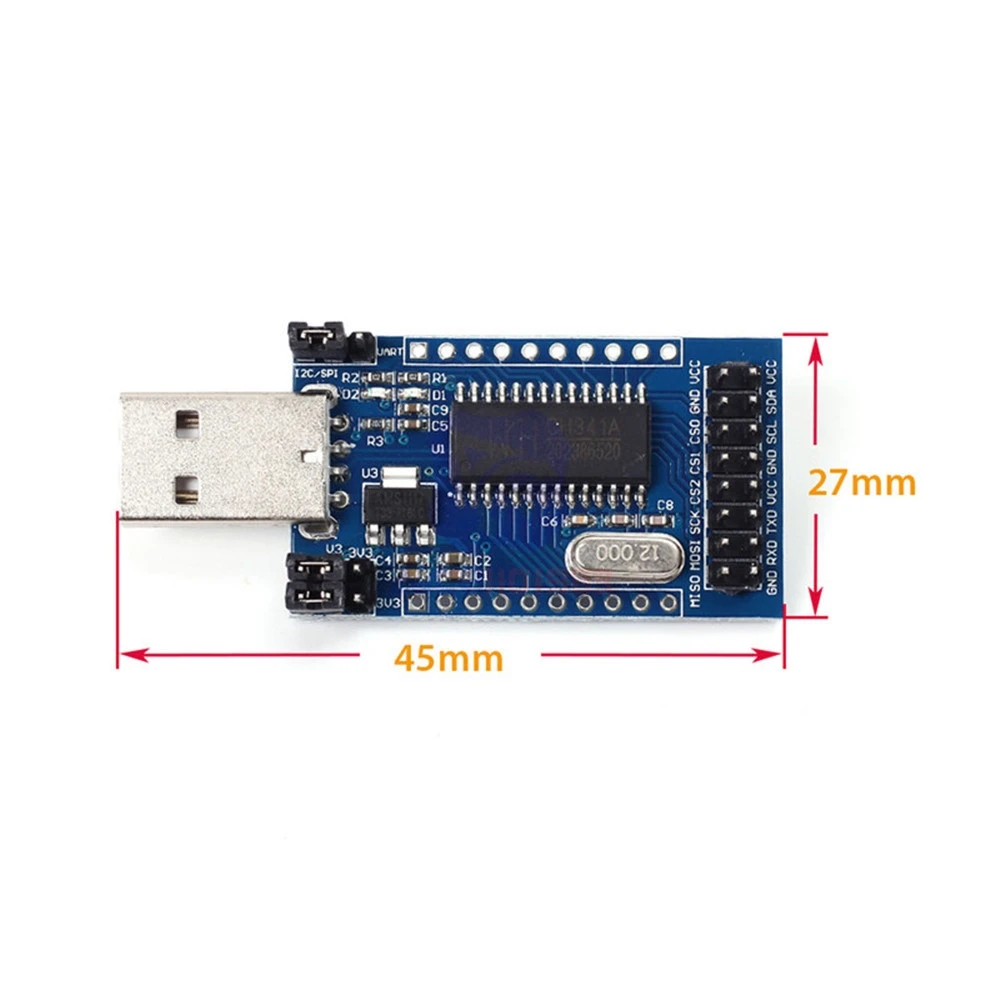

- Kompakts plates izmērs: 45 x 27 mm.

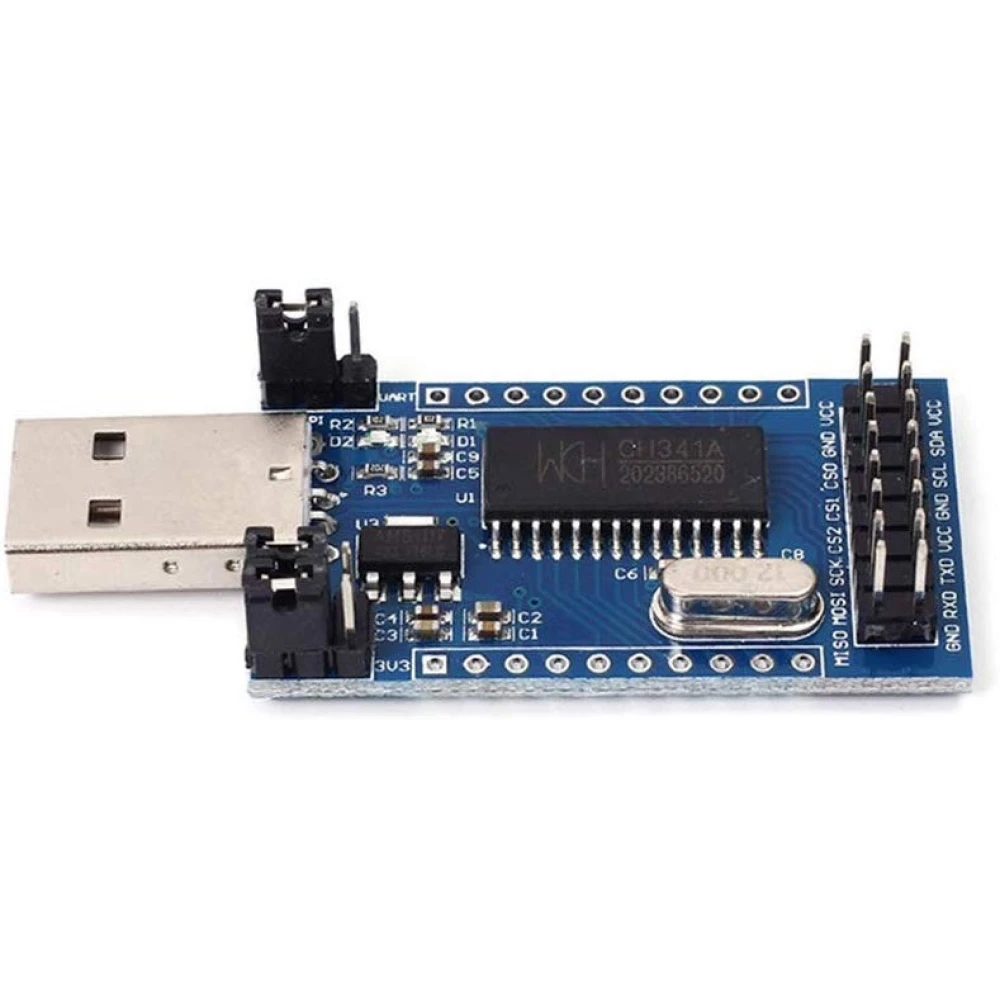

Tehniskās specifikācijas:
- UART saskarne: VCC, RXD, TXD, GND.
- I2C saskarne: VCC, SDA, SCL, GND.
- SPI saskarne: MISO, MOSI, SCK, CS2, CS1, CS0, GND, VCC.

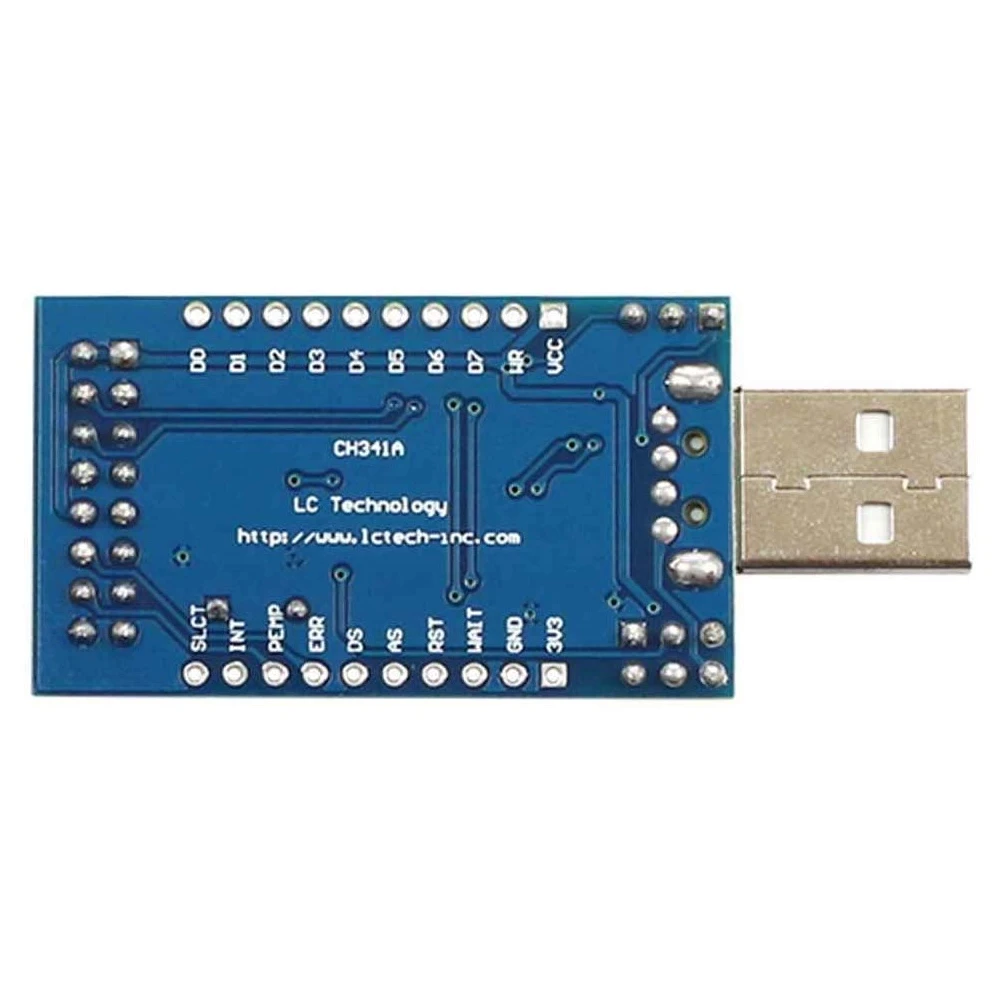

- Drukāšanas ports un EPP/MEM ports ar 10P 2.54mm savienotāju (pin definīciju skatīt rokasgrāmatā).

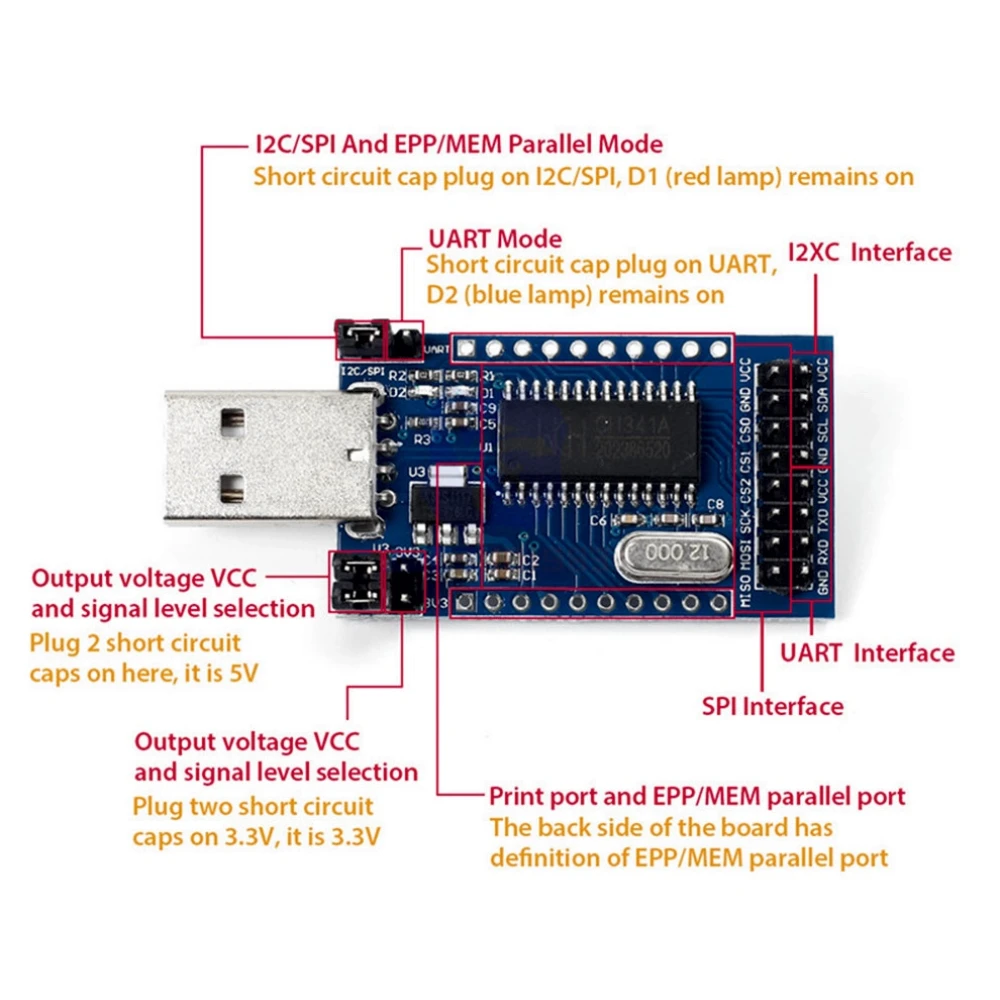

Darbības režīmi:
- UART režīms: džempera vāciņš uz UART, zilā D2 indikatora gaisma ieslēgta.
- I2C/SPI un EPP/MEM paralēlais režīms: džempera vāciņš uz I2C/SPI, sarkanā D1 indikatora gaisma ieslēgta.
- Printera paralēlā porta režīms: atvienojiet džemperus un savienojiet SDA un SCL kopā.
Izvades sprieguma izvēle:
- Džempera vāciņš 2 pusē 3V3 — 3.3V.
- Džempera vāciņš 2 otrā pusē — 5V.
Šis programmētājs ir ideāls lietotājiem, kuriem nepieciešams ekonomisks un funkcionāls risinājums elektronisko ierīču programmēšanai un atkļūdošanai, kurām nepieciešamas UART, I2C, SPI vai paralēlā porta saskarnes. Tā kompaktais dizains un daudzpusība padara to piemērotu elektronikas projektiem, programmaparatūras izstrādei un aparatūras apkopei.
- Atbalsta USB uz paralēlo portu, UART, I2C un SPI
- Izvades spriegums izvēlams: 3.3V vai 5V
- LED indikatori UART un SPI/I2C statusam
- Kompakts izmērs: 45 x 27 mm
- Saderīgs ar EEPROM, FLASH un MCU STC programmēšanu
Klientu jautājumi un atbildes
Kādi ir CH341A moduļa izmēri, svars un galvenie materiāli?
Modulis ir 45 mm garš un 27 mm plats, galvenokārt izmanto stiklašķiedras PCB (FR4) un SMD elektroniskos komponentus. Aptuvenais svars ir mazāks par 20 gramiem, kas atvieglo integrāciju breadboard vai kompaktos projektos.
Kādas ir šī pārveidotāja barošanas prasības un sistēmu saderība?
CH341A tiek barots tieši no datora USB porta (5V). Izejas spriegumu un signāla līmeņus var izvēlēties 3.3 V vai 5 V, izmantojot džemperus. Tas ir saderīgs ar Windows, dažām Linux distribūcijām un macOS, lai gan draiveru pieejamība un uzstādīšanas vienkāršība var atšķirties atkarībā no operētājsistēmas un tās versijas.
Vai CH341A programmatoram nepieciešama kalibrēšana vai periodiska apkope uzticamai lietošanai?
Modulim nav nepieciešama kalibrēšana vai periodiska apkope. Ieteicams uzturēt tīrus savienotājus un izvairīties no mitruma vai elektrostatiskās izlādes iedarbības. Normālos apstākļos un ievērojot pareizu lietošanu, ilgmūžība galvenokārt ir atkarīga no fiziskas apstrādes un aizsardzības pret statisko elektrību.
Kādi ir būtiskie CH341A ierobežojumi attiecībā uz pārraides ātrumiem un signāla tolerancēm?
CH341A atbalsta USART ātrumus līdz 2 Mbps, SPI parasti līdz 12 MHz un I2C līdz 400 kHz (Fast režīms). Konfigurējamie loģiskie līmeņi nodrošina zināmu elastību (3.3V/5V), taču var rasties kļūdas, pieslēdzot ierīces, kurām nepieciešamas ļoti stingras laika tolerances vai vairāku protokolu vienlaicīga integrācija. Tas nav ieteicams lielas ietilpības NAND flash atmiņām.
Kam tiek izmantots CH341A programmētājs?
To izmanto USB pārveidošanai uz UART, I2C, SPI un paralēlo portu saskarnēm, ļaujot programmēt un atkļūdot elektroniskās ierīces.
Kādus signāla spriegumus atbalsta CH341A programmētājs?
Ar džemperi uz plates var izvēlēties 3.3V vai 5V izvades spriegumu un signāla līmeni.
Vai CH341A programmētājam ir statusa indikatori?
Jā, tam ir indikatora gaismas UART un SPI/I2C režīmiem, kas rāda darba statusu.
Kāds ir CH341A programmētāja plates izmērs?
Plates izmērs ir 45 x 27 mm.
Vai to var izmantot EEPROM programmēšanai?
Jā, tas ir saderīgs ar EEPROM programmēšanu, izmantojot I2C saskarni.
