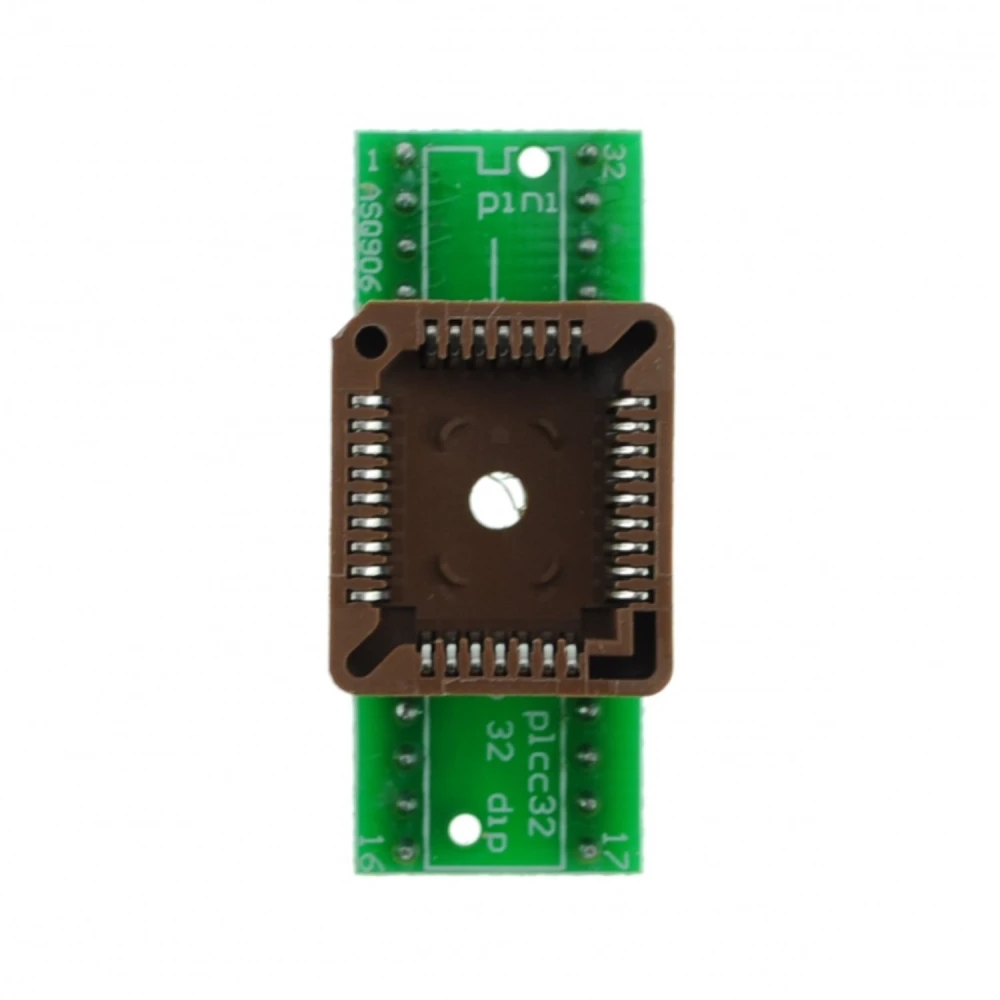

PLCC32 uz DIP32 programmēšanas ligzda IC adapterim

Galvenā funkcija ir ļaut ievietot PLCC32 mikroshēmu programmētājā vai pamatplatē ar DIP32 ligzdu, atvieglojot PLCC atmiņu un citu integrēto shēmu programmēšanu, testēšanu un nomaiņu ar DIP saderīgās iekārtās. Galvenā priekšrocība salīdzinājumā ar citiem adapteriem ir mazāks kļūdu risks sliktas savienojuma kvalitātes dēļ un fiziskā saderība starp korpusiem, kas uzlabo darba efektivitāti izstrādē un remontā.

Ligzda parasti ir izgatavota no augstas termiskās izturības plastmasas (piemēram, PPS), ar niķelēta vara vai zeltītiem kontaktiem, lai uzlabotu vadītspēju un izturību. Aptuvenie izmēri: pamatne 20 mm x 25 mm un augstums 10 mm; svars: 15 līdz 20 grami. Tas var nedaudz atšķirties atkarībā no ražotāja.

Ligzda mehāniski ir saderīga ar lielāko daļu standarta DIP32 programmētāju ar 2,54 mm soli. Tomēr elektriskajai saderībai ir svarīgi, lai programmētājs atbalstītu tos pašus sprieguma un signālu diapazonus, ko prasa izmantotā PLCC mikroshēma. Tā nav saderīga ar PLCC ierīcēm ar citu kontaktu skaitu vai ierīcēm, kurām nepieciešams spriegums ārpus ierastā 3,3 V līdz 5 V diapazona.

Ieteicams rūpīgi saskaņot PLCC32 mikroshēmu ar ligzdas 1. kontakta atzīmi, pirms vienmērīgi piespiežat, lai nesaliektu kontaktus. Noņemšanai ieteicams izmantot piemērotu instrumentu (PLCC izvilcēju), kas pasargā gan mikroshēmu, gan ligzdu no bojājumiem. Papildu drošībai ieteicams izvairīties no statiskās elektrības, izmantojot antistatisko aproci.

Tipiskais kalpošanas laiks pārsniedz 500 ievietošanas/izņemšanas ciklus, ja to lieto pareizi. Apkopei ieteicams laiku pa laikam notīrīt kontaktus ar saspiestu gaisu un, ja nepieciešams, ar elektronikas komponentiem paredzētu tīrīšanas šķīdumu. Izvairīšanās no pārmērīga spēka un ilgstošas mitruma iedarbības palīdz novērst koroziju.

Tā paredzēta PLCC32 korpusa mikroshēmu pielāgošanai programmētājiem, kas izmanto DIP32 ligzdas, atvieglojot to programmēšanu.

Tā ir saderīga ar lielāko daļu programmētāju, kas izmanto DIP32 ligzdas, taču ieteicams pārbaudīt saderību ar konkrēto programmētāja modeli.

PLCC32 mikroshēma tiek ievietota adaptera ligzdā, un pēc tam adapteris tiek pievienots programmētāja DIP32 ligzdai, lai veiktu programmēšanu.

Produkts ir vienkāršs piederums, kuram nav detalizētas instrukcijas, taču tā lietošana ir intuitīva tehniķiem ar pieredzi IC programmēšanā.

Nē, šī ligzda ir paredzēta tieši PLCC32 mikroshēmām un DIP32 programmētājiem.
