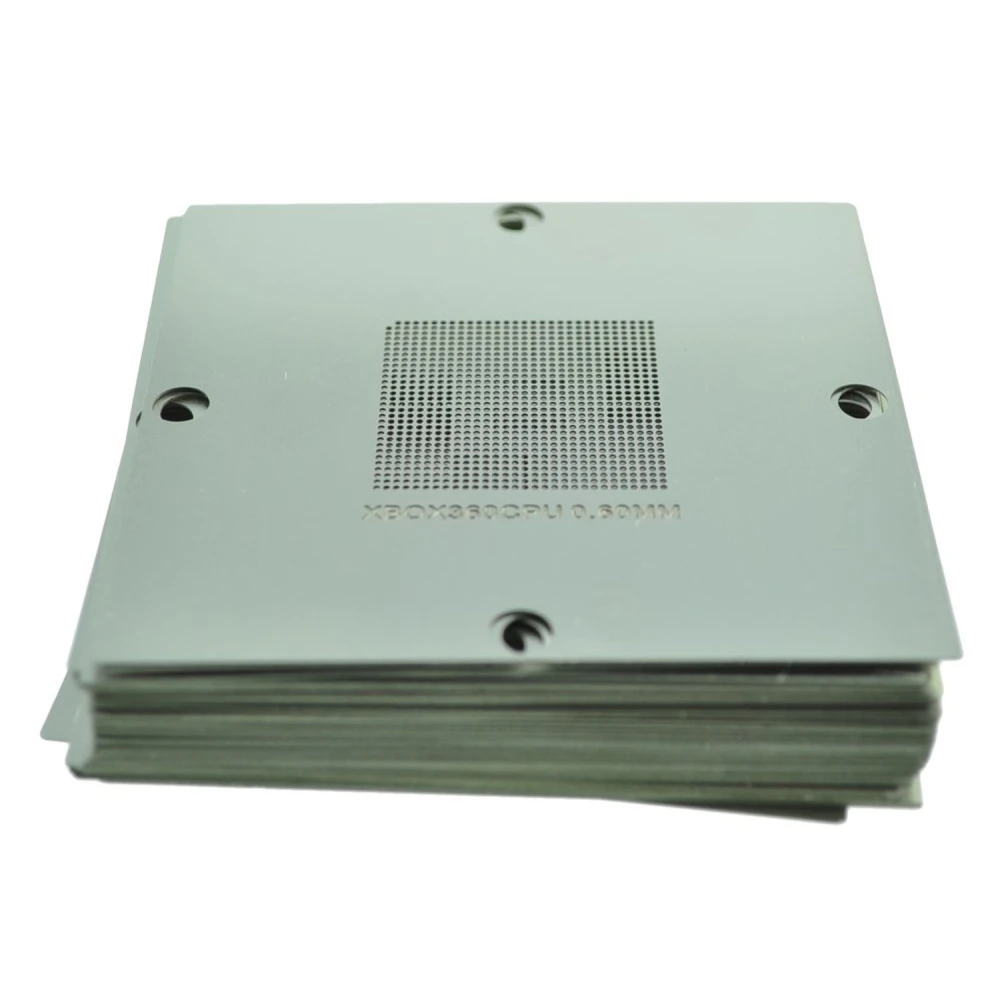

Universāls trafaretu komplekts MK-10 - 50 stencils reballing
Zīmols: Mlink
Ieskaitot PVN (Bez PVN: 24,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 27,88 € | -4% |
| 10+ | 27,01 € | -7% |
| 20+ | 24,10 € | -17% |
Universālais trafaretu komplekts MK-10 ir būtisks komplekts tehniķiem un entuziastiem, kuriem nepieciešama precizitāte reballing un elektronisko komponentu lodēšanā. Šajā komplektā ir 50 stencils, kas paredzēti, lai pielāgotos plašam integrēto shēmu (IC) un mikroshēmu klāstam, atvieglojot lodēšanas uzklāšanu ar precizitāti.
Galvenās īpašības:
- Savietojamība: Ietver trafaretus dažādu izmēru un modeļu IC, piemēram, Xbox memory, ATI, MCP, PS3 GPU un CPU, kā arī citām.
- Izmēru daudzveidība: Trafareti ar pitch 0.45 mm, 0.5 mm, 0.6 mm un 0.76 mm dažādām lodēšanas vajadzībām.
- Profesionāla kvalitāte: Izgatavoti, lai nodrošinātu precizitāti lodēšanas uzklāšanā, uzlabojot remonta kvalitāti un izturību.
- Universāla lietošana: Piemērots MK-10 lodēšanas stacijām un savietojams ar dažādiem IC zīmoliem un modeļiem.
Tehniskās specifikācijas:
- 0.45 mm: 3 modeļi (Xbox memory, AC82GM45, AC82P45, entre otros)
- 0.5 mm: 13 modeļi (ATI1100, RS485M, MCP67MV-A2, 945GM, GF GO7200, entre otros)
- 0.6 mm: 28 modeļi (XBOX GPU, PS3 GPU, VT8237, ATI9200, MX440, entre otros)
- 0.76 mm: 6 modeļi (M1671, 855GME, 82801DBM, 845MP, entre otros)
Tipiskie lietojumi:
- Xbox un PS3 konsolēm paredzētu mikroshēmu reballing.
- Mātesplašu un elektronisko komponentu remonts un apkope.
- IC lodēšana MK-10 stacijās.
Savietojamība: Šis komplekts ir savietojams ar MK-10 lodēšanas stacijām un ir ideāli piemērots reballing darbiem ar dažādu zīmolu un modeļu mikroshēmām, tostarp ATI, NVIDIA, Intel un citu ražotāju komponentiem.
Svarīga piezīme: Šobrīd šis produkts nav noliktavā. Iesakām apskatīt alternatīvus produktus vai sazināties ar mūsu klientu apkalpošanas dienestu par pieejamību nākotnē.
- Ietver 50 stencils reballing un IC lodēšanai.
- Savietojams ar MK-10 stacijām un vairākiem mikroshēmu modeļiem.
- Dažādi pitch izmēri: 0.45 mm, 0.5 mm, 0.6 mm un 0.76 mm.
- Piemērots Xbox, PS3 konsolēm un dažādām mātesplatēm.
- Izgatavots precizitātei un profesionālai kvalitātei.
Klientu jautājumi un atbildes
Kādiem komponentiem vai integrētajām shēmām ir saderīgs šis stencils komplekts un kādas priekšrocības tas sniedz salīdzinājumā ar vispārīgiem universāliem modeļiem?
Set2 Stencils Universal For Mk-10 ietver 50 stencils, kas paredzēti plašam BGA mikroshēmu klāstam, īpaši konsolēm paredzētiem GPU un CPU (Xbox, PS3) un PC čipkopām (Intel, ATI, NVIDIA, SiS, VIA). Tā priekšrocība salīdzinājumā ar vispārīgiem universāliem stencils ir precīza pitch un lodēšanas bumbiņu izvietojuma atbilstība (0,45 mm, 0,5 mm, 0,6 mm un 0,76 mm) konkrētiem modeļiem, kas samazina izlīdzināšanas kļūdas un uzlabo reballing uzticamību populārām mikroshēmām un labi identificētām sērijām.
No kādiem materiāliem ir šie stencils un kāds ir to tipiskais biezums?
Stencils ir izgatavoti no nerūsējošā tērauda — standarta materiāla, pateicoties tā mehāniskajai izturībai, labai siltumvadītspējai un noturībai pret lodēšanas pastas radīto nodilumu un biežu tīrīšanu. Tipiskais biezums ir no 0,10 mm līdz 0,15 mm, kas nodrošina stingrību un pareizu pastas pārnesi reballing procesā.
Vai pēc lietošanas ir īpaši ieteikumi stencils tīrīšanai un apkopei?
Jā, ieteicams stencils uzreiz pēc katras lietošanas notīrīt ar izopropilspirtu (vismaz 90%) un bezplūksnu salvetēm, lai novērstu atveru aizsērēšanu. Nedrīkst izmantot abrazīvus materiālus, kas var sabojāt perforācijas. Pilnīga nožūšana novērš koroziju un pagarina stencil kalpošanas laiku.
Kādi ir šo stencils precizitātes ierobežojumi, ja tos izmanto automātiskās reballing stacijās salīdzinājumā ar manuālām iekārtām?
Šie stencils, lai gan ir precīzi manuālam darbam un saderīgi ar daudzām pusautomātiskām stacijām, var pilnībā neatbilst augstākās klases automātiskajām iekārtām, kurām nepieciešama specifiska nostiprināšana pēc modeļa un pielaides <0,05 mm. Šādā gadījumā var rasties nelielas nobīdes komponentiem ar pielāgotu izkārtojumu vai nestandarta padām. Rūpnieciskām vajadzībām ieteicams pārbaudīt precīzu saderību.
Vai komplektā ir kāda identifikācija, lai ātri izvēlētos pareizo stencilu, un vai ir pieejamas atsevišķas rezerves daļas?
Katram stencilam ir iegravēts IC apzīmējums un atbilstošais pitch, lai atvieglotu identifikāciju darbnīcā. Tomēr lielākajā daļā izplatītāju komplekts tiek pārdots pilnā komplektācijā, un atsevišķu rezerves daļu pārdošana parasti netiek garantēta. Ieteicams tieši sazināties ar piegādātāju, ja nepieciešama nomaiņa.
Kam paredzēts universālais trafaretu komplekts MK-10?
Šis komplekts tiek izmantots, lai atvieglotu reballing un precīzu IC komponentu lodēšanu elektroniskajās ierīcēs, īpaši Xbox un PS3 konsolēs.
Ar kādām lodēšanas stacijām tas ir savietojams?
Tas ir savietojams ar MK-10 lodēšanas stacijām, nodrošinot precīzu lodēšanas uzklāšanu dažādām mikroshēmām.
Cik trafaretu modeļus ietver komplekts?
Tas ietver trafaretus vairāk nekā 50 dažādiem modeļiem ar pitch 0.45 mm, 0.5 mm, 0.6 mm un 0.76 mm.
Vai šobrīd to var iegādāties?
Šobrīd produkts nav noliktavā. Ieteicams apskatīt alternatīvus produktus vai sazināties ar klientu apkalpošanas dienestu par pieejamību nākotnē.
Vai šos trafaretus var izmantot Xbox un PS3 konsolju remontam?
Jā, komplektā ir iekļauti specifiski trafareti Xbox un PS3 konsolju mikroshēmām, kas atvieglo reballing procesu.
