MPR121 Breakout V12 kapacitatīvs skārienjutīgs sensors Arduino ar I2C interfeisu
Zīmols: satkit
2,54€
Ieskaitot PVN (Bez PVN: 2,10 €)
Ierobežots krājums
Standarta piegāde
Ce, Apr 30 - Pr, Mai 4
Eksprespiegāde
Ot, Apr 28 - Tr, Apr 29
30 dienu atgriešana
Bezmaksas atgriešana 30 dienu laikā
Drošs darījums
Share:
Bezmaksas piegāde
Piegāde no 4,99€
Vienkārša atgriešana
30 dienu atgriešanas politika
Drošs maksājums
100% droši norēķini
Kvalitātes garantija
Tikai oriģināli produkti
Vispārīgs apraksts:

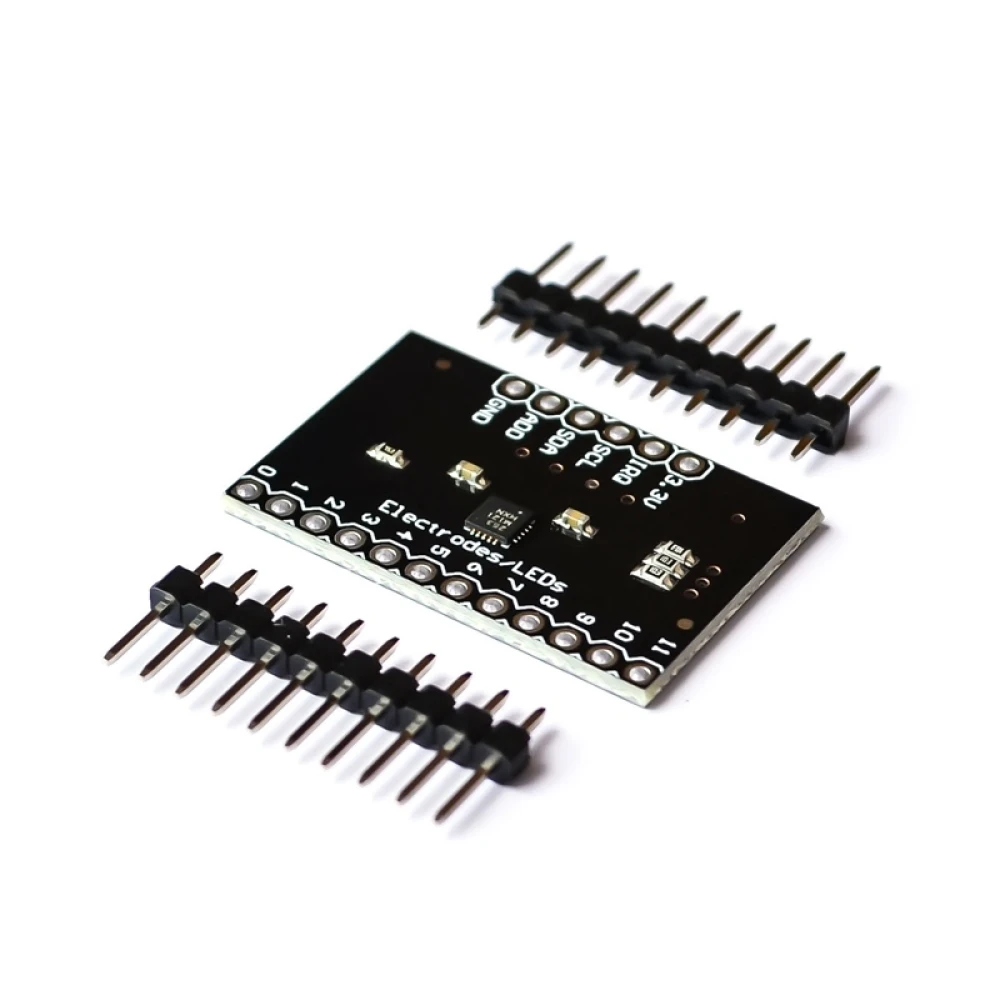

MPR121 Breakout V12 ir modulis, kas paredzēts kapacitatīvo skārienjutīgo sensoru vadībai, izmantojot I2C interfeisu, īpaši saderīgs ar Arduino platformām. Šis modulis ļauj noteikt skārienu līdz divpadsmit atsevišķiem elektrodiem un trīspadsmitajam simulētajam elektrodam, piedāvājot daudzpusīgu risinājumu skāriena mijiedarbības projektiem.
Galvenās īpašības un specifikācijas:
- Kapacitatīvā skārienjutīgā sensora kontrolieris ar I2C interfeisu.
- Iespēja kontrolēt līdz 12 atsevišķiem elektrodiem un vienu papildu simulētu elektrodu.
- Ietver 8 LED vadības kontaktus, kurus var izmantot LED vadībai, ja tie nav konfigurēti kā elektrodi.

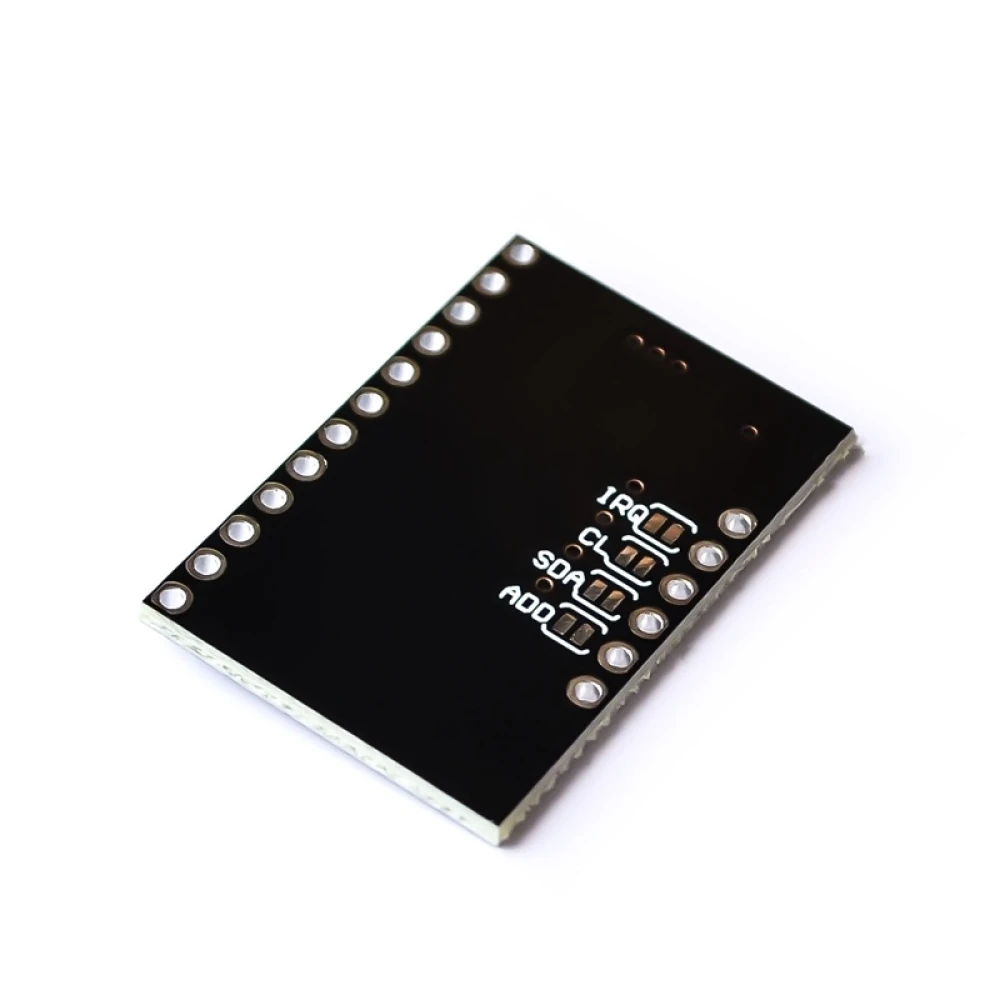

- Četri džemperi plates apakšpusē I2C adreses konfigurēšanai (noklusējuma adrese 0x5A) un 10k pull-up rezistoriem uz SDA, SCL un pārtraukuma kontakta.
- Darba spriegums no 2.5 līdz 3.6 VDC; uz plates nav sprieguma regulēšanas.
- VREG kontakts ir savienots ar zemi caur 0.1uF kondensatoru, kas ierobežo zema sprieguma režīmu bez modifikācijām.
Tipiskie lietojumi:
- Izmantošana Arduino projektos, kur nepieciešama precīza un jutīga skāriena noteikšana.
- Pielāgotu kapacitatīvo skārienjutīgo tastatūru izveide.
- Ierīču vadība ar skāriena žestiem vai kapacitatīvām ievadēm.
- Integrācija interaktīvās un automatizācijas sistēmās, kur nepieciešamas skāriena ievades bez mehāniskas kontakta.
Saderība:
Šis modulis ir saderīgs ar Arduino platēm, kas atbalsta I2C komunikāciju un darbojas sprieguma diapazonā no 2.5 līdz 3.6 VDC. Ir svarīgi pārbaudīt, vai barošana un savienojumi ir pareizi konfigurēti, lai izvairītos no ierīces bojājumiem.
- Kontrolē līdz 12 atsevišķiem skārienjutīgiem elektrodiem un vienu simulētu elektrodu.
- I2C interfeiss efektīvai saziņai ar Arduino.
- Astoņi LED vadības kontakti, konfigurējami pēc vajadzības.
- Četri džemperi I2C adreses un pull-up rezistoru iestatīšanai.
- Darba spriegums no 2.5 līdz 3.6 VDC, bez iebūvētas regulācijas.
- Piemērots skāriena noteikšanas projektiem un kapacitatīvām tastatūrām.
Klientu jautājumi un atbildes
Kādi ir MPR121 Breakout V12 materiāli, izmēri un svars, un kas ir iekļauts kastē?

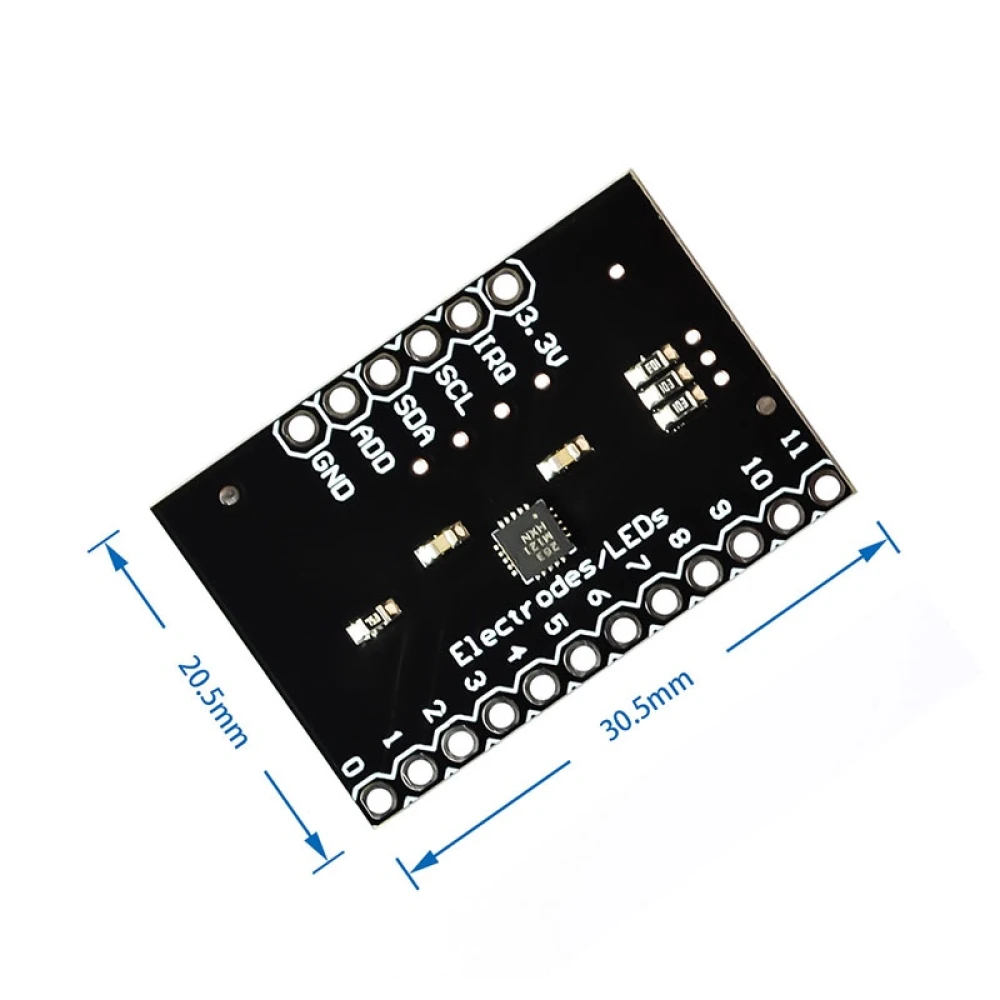

Plate ir izgatavota no standarta FR4 PCB ar SMD komponentiem. Tās aptuvenie izmēri ir 29 mm x 21 mm x 2 mm, un svars ir mazāks par 5 g. Iepakojumā parasti ir tikai iepriekš pielodēta PCB; savienotāji un kabeļi parasti nav iekļauti.
Kādi ierobežojumi ir vidēs ar augstu mitrumu vai elektromagnētiskiem traucējumiem?
MPR121 darbību var ietekmēt mitra vide vai spēcīgs elektromagnētiskais troksnis, jo apkārtējā kapacitāte var mainīt jutību un izraisīt viltus pozitīvus rezultātus vai noteikšanas kļūdas. Šādos apstākļos ieteicams pareizs PCB dizains un fiziska izolācija, lai uzlabotu uzticamību.
Kāda ir ieteicamā procedūra biežu I2C sakaru kļūdu novēršanai ar šo sensoru?
Pārbaudiet, vai SDA un SCL kontaktiem ir aktivizēti 10 kΩ pull-up rezistori vai, ja nepieciešams, pievienojiet ārējos. Pārliecinieties, ka I2C adrese (pēc noklusējuma 0x5A) nekonfliktē ar citām ierīcēm un ka darba spriegums ir 3.3 V. Ja problēma saglabājas, pārbaudiet celiņu integritāti un pareizi pievienojiet pie zemes neizmantotos elektrodus.
Kas ir MPR121 Breakout V12?
Tas ir kapacitatīvā skārienjutīgā sensora kontroliera modulis, kas izmanto I2C interfeisu, lai pārvaldītu līdz 12 skārienjutīgiem elektrodiem un vienu simulētu elektrodu, saderīgs ar Arduino.
Kāds ir šī moduļa piemērotais barošanas spriegums?
Modulis jābaro ar spriegumu no 2.5 līdz 3.6 VDC, jo uz plates nav iebūvētas sprieguma regulācijas.
Vai var mainīt moduļa I2C adresi?
Jā, noklusējuma I2C adrese ir 0x5A, bet to var mainīt, atverot un pielāgojot uz plates esošos džemperus, kas savieno ADD kontaktu.
Kāda ir LED vadības kontaktu funkcija?
Astoņi kontakti var vadīt LED, ja tie nav konfigurēti kā skārienjutīgie elektrodi, ļaujot projektā izmantot vizuālas norādes.
Vai tas ir saderīgs ar jebkuru Arduino plati?
Tas ir saderīgs ar Arduino platēm, kas atbalsta I2C komunikāciju un darbojas norādītajā sprieguma diapazonā.
