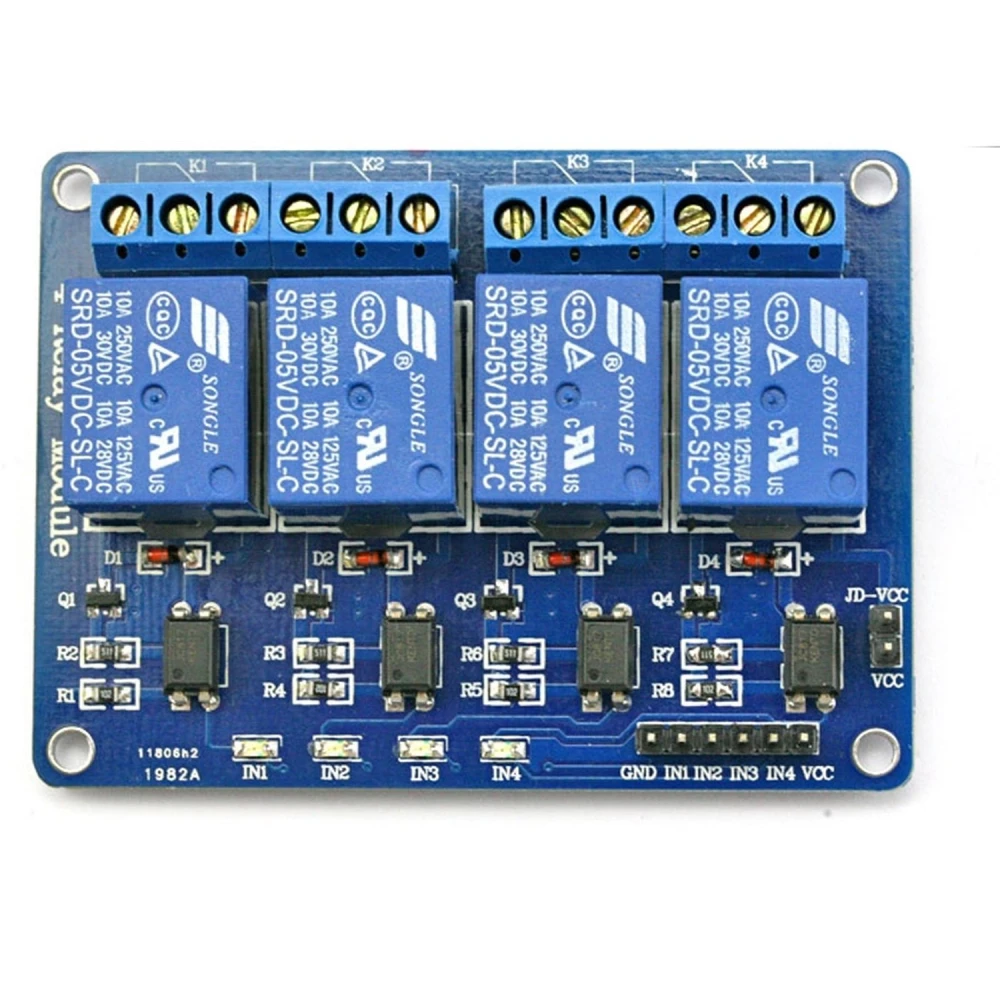

Saderīgs 4 releju 5V komplekts Arduino - 4 kanālu vadība

Šis komplekts ļauj vadīt līdz 4 neatkarīgām slodzēm (spuldzes, motori utt.) no Arduino vai 5 V mikrokontrolleriem, nodrošinot elastību vairāku ierīču automatizācijai vienā projektā. Salīdzinot ar mazāk kanālu moduļiem, tas samazina vadu daudzumu un aizņemto vietu. Atšķirībā no cietvielu relejiem (SSR), šis mehāniskais relejs ir lētāks un var slēgt gan maiņstrāvu, gan līdzstrāvu līdz 10 A, lai gan tam ir mazāks pārslēgšanās ātrums un īsāks kalpošanas laiks nekā SSR.

Moduļa izmēri ir aptuveni 73 mm × 50 mm × 19 mm, un tā svars ir ap 55 g. Komplektā ir 4 releju plate ar skrūvspailēm, ieejas pini signālam un jau pielodētas releju ligzdas. Vadi, barošanas avots un papildu elementi nav iekļauti.

Slēdzot maiņstrāvas slodzes, uzstādīšana obligāti jāveic kvalificētam personālam, nodrošinot drošus savienojumus un izvairoties no saskares ar strāvu vadošām daļām. Jāievēro vietējie elektroinstalācijas noteikumi. Releji nodrošina izolāciju, taču, ja modulis tiek uzstādīts atklātā vidē, ieteicams to ievietot korpusā.

Biežākās problēmas ir pārslēgšanās kļūme pārmērīgas slodzes dēļ, mehānisks nodilums pēc daudziem cikliem (tipiskais kalpošanas laiks: 100 000 darbību pie nominālās slodzes), kontaktu salipšana pārsprieguma dēļ vai reakcijas trūkums, ja vadības signāls ir nepietiekams (<4,5 V). Diagnostikai ieteicams vizuāli pārbaudīt kontaktus, izmērīt nepārtrauktību un pārbaudīt vadības spriegumu.

5V relejs ļauj Arduino vadīt lielākas jaudas elektriskās ierīces, kuras nevar vadīt tieši ar plati, piemēram, spuldzes vai motorus.

Šajā komplektā ir 4 neatkarīgi releji vairāku slodžu vienlaicīgai vadībai.

Varat vadīt tādas slodzes kā spuldzes, motorus un citas elektriskās ierīces, kas darbojas releja pārslēgšanas robežās.

Jā, tas ir saderīgs ar Arduino platēm, kas darbojas ar 5V signāliem, atvieglojot integrāciju dažādos projektos.

Katrs relejs var pārslēgt līdz 10A pie 30V DC vai 10A pie 440V AC.
