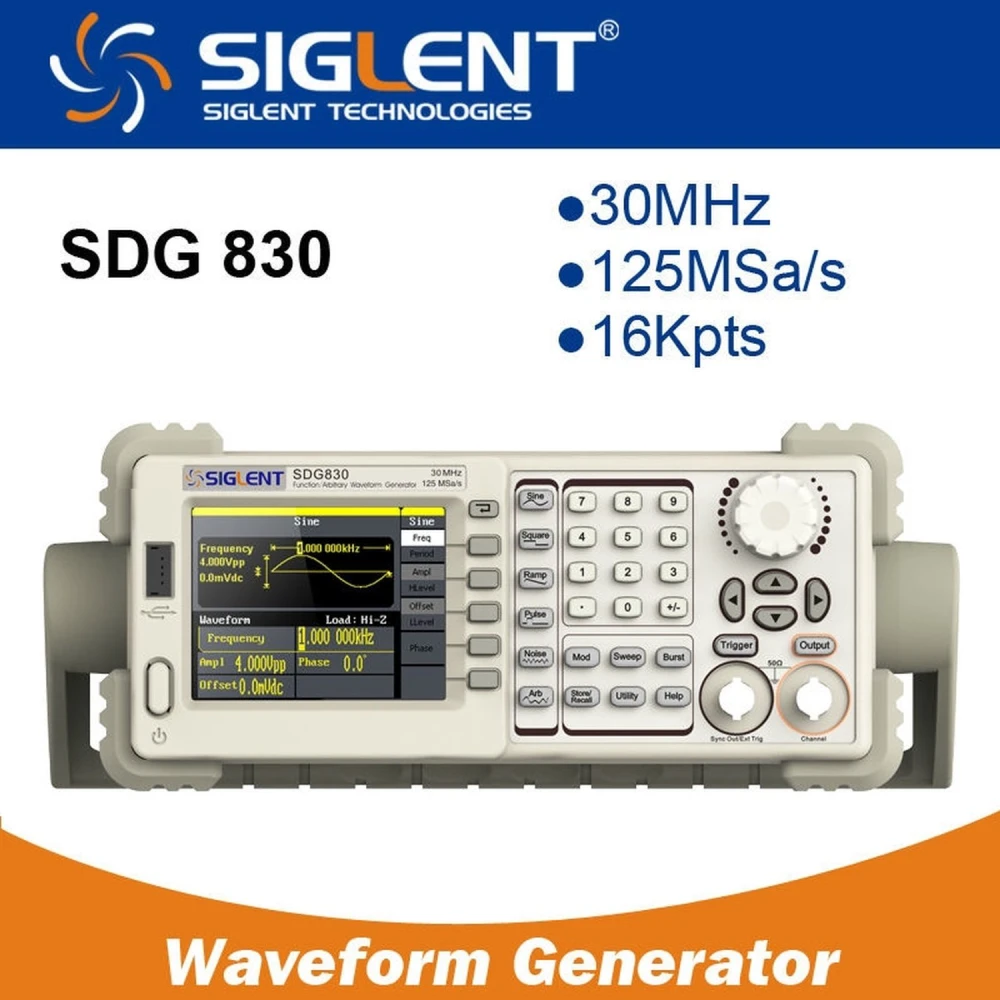

Siglent SDG830 30MHz funkciju ģenerators elektronikai
Zīmols: Siglent
Ieskaitot PVN (Bez PVN: 207,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 240,45 € | -4% |
| 10+ | 235,44 € | -6% |
| 20+ | 225,42 € | -10% |
Siglent SDG830 30MHz funkciju ģenerators ir moderns mērīšanas instruments, kas izstrādāts, lai nodrošinātu precīzus un daudzpusīgus signālus elektronikas lietojumos. Šai ierīcei ir maksimālā izejas frekvence 30MHz un paraugu ņemšanas ātrums 125 MSa/s, kas nodrošina augstu signālu ģenerēšanas kvalitāti.
Aprīkots ar inovatīvo EasyPulse tehnoloģiju, SDG830 var ģenerēt impulsus ar zemu svārstību un strauju kāpuma un krituma fronti neatkarīgi no darbības frekvences. Turklāt tas ļauj plaši un precīzi regulēt darba ciklu, fronti un impulsa platumu, pārspējot līdzīgu DDS signālu ģeneratoru veiktspēju.
Galvenās īpašības
- Uzlabota DDS tehnoloģija ar 125 MSa/s paraugu ņemšanas ātrumu un 14 bitu vertikālo izšķirtspēju.
- Vienkanāla izeja ar 5 standarta viļņu formām un 46 iebūvētām patvaļīgām viļņu formām, tostarp DC.
- Pilnas modulācijas funkcijas: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineārā/logaritmiskā skenēšana un sērijveida režīms.
- Inovatīvā EasyPulse tehnoloģija zemai impulsu svārstībai un ātrām frontēm.
- Standarta USB saskarnes savienošanai un datu glabāšanai, saderīga ar programmatūras atjauninājumiem.
- 10 nemainīgās atmiņas vietas pielāgotām patvaļīgām viļņu formām.
- Saderīgs ar SIGLENT digitālajiem osciloskopiem integrētai darbībai un padziļinātai analīzei.
- EasyWave programmatūra jaudīgai patvaļīgu viļņu formu rediģēšanai.
Tehniskās specifikācijas
- Modelis: SDG830
- Maksimālā izejas frekvence: 30MHz
- Izejas kanāli: 1
- Paraugu ņemšanas ātrums: 125 MSa/s
- Viļņu formas garums: 16 kpts
- Frekvences izšķirtspēja: 1 µHz
- Vertikālā izšķirtspēja: 14 bits
- Pieejamās viļņu formas: sinusoidāla, kvadrātveida, rampas, impulsa, Gausa, Gausa baltā trokšņa, patvaļīgas viļņu formas
- Frekvenču diapazons pēc viļņu formas: sinusoidāla un kvadrātveida no 1 µHz līdz 30 MHz, impulsa no 500 µHz līdz 5 MHz, rampa/trijstūrveida līdz 300 kHz, baltais troksnis ar joslas platumu >30 MHz
- Modulācijas funkcijas: AM, FM, PM, DSB-AM, FSK, ASK, PWM, skenēšana un sērijveida režīms
- Standarta konfigurācija: USB Host un USB ierīce
- Amplitūda: 4 mVpp līdz 20 Vpp (augsta pretestība), 2 mVpp līdz 10 Vpp (50 omi)
Tipiski lietojumi
Šis ģenerators ir ideāli piemērots elektronikas laboratorijām, shēmu izstrādei un testēšanai, tehniskajai izglītībai un jebkuram lietojumam, kur nepieciešami precīzi un modulēti signāli. Tā spēja ģenerēt dažādas viļņu formas un modulācijas padara to piemērotu eksperimentiem un diagnostikai analogajā un digitālajā elektronikā.
Saderība
Siglent SDG830 viegli integrējas ar SIGLENT digitālajiem osciloskopiem, atvieglojot signālu kopīgu analīzi. Turklāt tā USB saskarne ļauj pieslēgties datoriem vadībai un atjaunināšanai, izmantojot specializētu programmatūru.
- Maksimālā izejas frekvence 30MHz ar augstu precizitāti
- EasyPulse tehnoloģija zemai svārstībai un ātrām frontēm
- 125 MSa/s paraugu ņemšanas ātrums un 14 bitu vertikālā izšķirtspēja
- 5 standarta viļņu formas un 46 iebūvētas patvaļīgas formas
- Pilnas modulācijas funkcijas: AM, FM, PM, DSB-AM, FSK, ASK, PWM, skenēšana un sērijveida režīms
- USB saskarne datu glabāšanai un programmatūras atjaunināšanai
- 10 nemainīgās atmiņas vietas pielāgotām viļņu formām
- Saderīgs ar SIGLENT digitālajiem osciloskopiem
- EasyWave programmatūra padziļinātai viļņu formu rediģēšanai
Klientu jautājumi un atbildes
Kādus standarta un patvaļīgus viļņformu veidus var ģenerēt Siglent SDG830 un kāda ir tā izšķirtspēja?
Siglent SDG830 var ģenerēt 5 standarta viļņformas (sinusoidālu, kvadrātveida, trijstūrveida, impulsu un troksni) un tam ir 46 iekšējās patvaļīgās viļņformas, tostarp DC. Visi signāli tiek ģenerēti ar 14 bitu vertikālo izšķirtspēju, kas nodrošina ļoti labu viļņformu precizitāti.
Kas ir iekļauts SDG830 komplektā attiecībā uz kabeļiem, barošanas avotiem un rokasgrāmatām?
Parasti SDG830 komplektā ir funkciju ģenerators, barošanas kabelis, USB kabelis, drukāta vai CD formāta rokasgrāmata un vismaz viens BNC-BNC kabelis pieslēgšanai. Programmatūra parasti fiziski netiek iekļauta, taču EasyWave var lejupielādēt no ražotāja. Ieteicams ar pārdevēju apstiprināt precīzu komplektāciju, jo tā var atšķirties atkarībā no reģiona.
Kāda interfeisa un sinhronizācijas saderība ir SDG830, lai to integrētu ar citiem instrumentiem, piemēram, osciloskopiem?
SDG830 ir USB-Host un USB-Device interfeisi datu pārsūtīšanai, atjauninājumiem un attālinātai vadībai no PC. Tam nav LAN vai GPIB savienojuma, taču tas ir pilnībā saderīgs ar Siglent osciloskopiem, izmantojot sinhronizāciju caur USB portu, kas atvieglo signālu kopīgu analīzi laboratorijā.
Kādi ir SDG830 darbības ierobežojumi un galvenās tolerances attiecībā uz frekvenci, amplitūdu un precizitāti?
Maksimālā izejas frekvence ir 30 MHz sinusoidālajam signālam un mazāka citām viļņformām (skatīt rokasgrāmatu). Maksimālā izejas amplitūda ir 20 Vpp atvērtā slodzē un 10 Vpp 50 Ω slodzē. Standarta frekvences precizitāte ir ±1 ppm, un sinusoidālā signāla kopējie harmoniskie kropļojumi ir mazāki par 0,075% pie 1 kHz, 20 Vpp. Vērtības var mainīties atkarībā no darbības režīma.
Kādas garantijas un pēcpārdošanas servisa iespējas Siglent piedāvā SDG830, un vai ir pieejamas rezerves daļas vai atbalsts firmware atjauninājumiem?
Siglent parasti piedāvā standarta 3 gadu garantiju SDG830, kas sedz ražošanas defektus. Pieejams tehniskais atbalsts, tiešsaistes rokasgrāmatas un bezmaksas firmware lejupielādes. Rezerves daļas un remonts tiek nodrošināts caur oficiālajiem izplatītājiem vai Siglent tīmekļa vietni. Ieteicams reģistrēt produktu, lai aktivizētu garantiju un atvieglotu turpmākos atjauninājumus.
Kāda ir Siglent SDG830 maksimālā izejas frekvence?
Maksimālā izejas frekvence ir 30MHz.
Kādas viļņu formas var ģenerēt Siglent SDG830?
Tas var ģenerēt sinusoidālu, kvadrātveida, rampas, impulsa, Gausa, Gausa baltā trokšņa un patvaļīgas viļņu formas.
Vai ģeneratoram ir modulācijas funkcijas?
Jā, tajā ir AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineārā/logaritmiskā skenēšana un sērijveida režīms.
Vai tas ir saderīgs ar citu mērīšanas aprīkojumu?
Jā, tas ir saderīgs ar SIGLENT digitālajiem osciloskopiem un to var pieslēgt caur USB datu glabāšanai un atjaunināšanai.
Cik izejas kanālu ir šim ģeneratoram?
Tam ir viens izejas kanāls.
