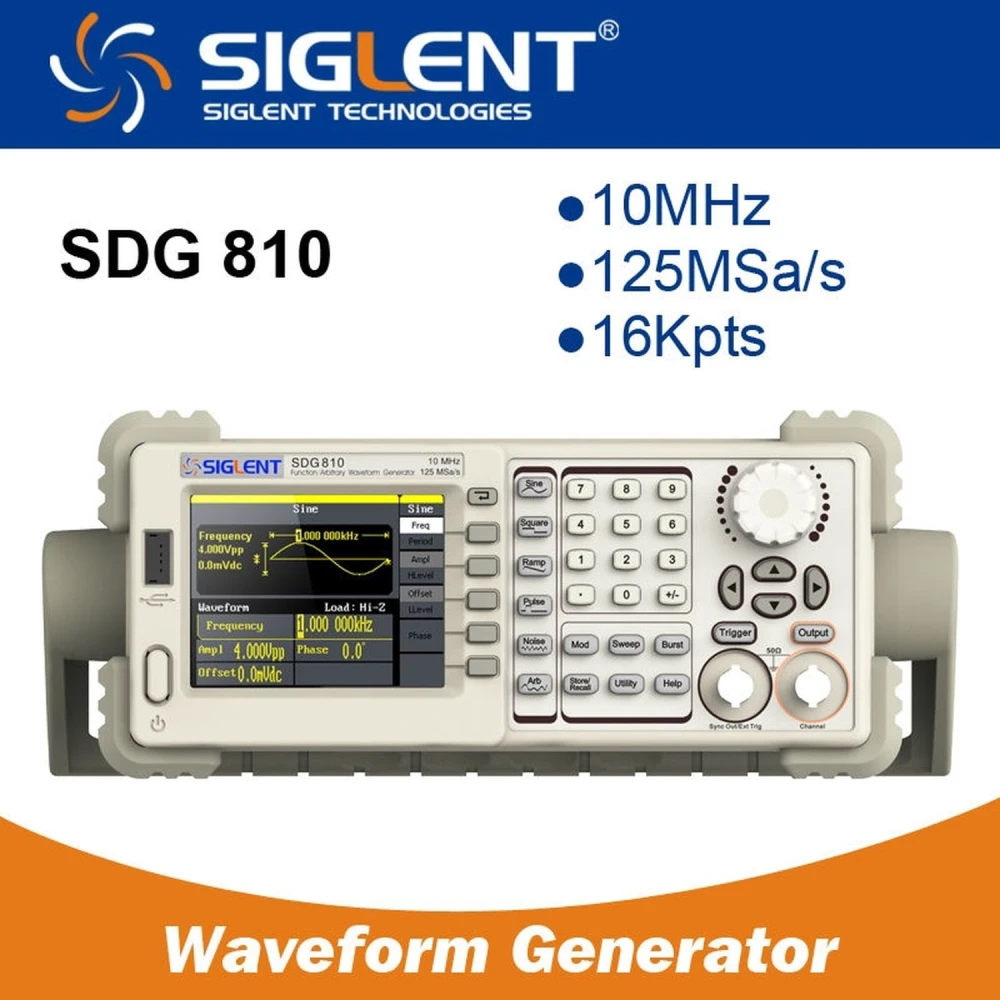

Siglent SDG810 10MHz funkciju ģenerators elektronikai
Zīmols: Siglent
Ieskaitot PVN (Bez PVN: 177,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 205,60 € | -4% |
| 10+ | 201,32 € | -6% |
| 20+ | 192,75 € | -10% |
Siglent SDG810 10MHz funkciju ģenerators ir moderns instruments, kas paredzēts precīzu un daudzpusīgu signālu nodrošināšanai profesionālās un izglītības elektronikas lietojumprogrammās. Aprīkots ar modernu DDS tehnoloģiju, tas nodrošina maksimālo izejas frekvenci 10MHz un paraugu ņemšanas ātrumu 125 MSa/s, garantējot augstu signāla kvalitāti un izšķirtspēju.
Šim ģeneratoram ir viens izejas kanāls un tas atbalsta piecus standarta viļņu veidus, kā arī 46 iebūvētus arbitrāros viļņu veidus, tostarp DC. Inovatīvā EasyPulse tehnoloģija ļauj ģenerēt impulsus ar zemu svārstību un straujām frontēm, precīzi pielāgojot darba ciklu, fronti un impulsa platumu.
Galvenās īpašības:
- Modernā DDS tehnoloģija ar 14 bitu vertikālo izšķirtspēju skaidriem un precīziem signāliem.
- Viens izejas kanāls ar standarta viļņu formām: sinusoidāls, kvadrātveida, rampas, impulsa un Gausa baltā trokšņa.
- 46 iebūvēti arbitrāri viļņu veidi maksimālai elastībai.
- Pilnas modulācijas funkcijas: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineāra/logaritmiska skenēšana un burst.
- USB Host un USB ierīces interfeiss datu glabāšanai un programmatūras atjaunināšanai.
- Iespēja saglabāt līdz 10 lietotāja pielāgotiem arbitrāriem viļņu veidiem nemainīgajā atmiņā.
- Saderīgs ar SIGLENT digitālajiem atmiņas osciloskopiem, lai nodrošinātu uzlabotu laboratorijas integrāciju.
- EasyWave programmatūra vienkāršai arbitrāro viļņu rediģēšanai un konfigurēšanai.
Tehniskās specifikācijas:
- Modelis: SDG810
- Maksimālā izejas frekvence: 10MHz
- Izejas kanāli: 1
- Paraugu ņemšanas ātrums: 125 MSa/s
- Viļņa garums: 16 kpts
- Frekvences izšķirtspēja: 1 µHz
- Vertikālā izšķirtspēja: 14 bits
- Viļņu formas: sinusoidāls, kvadrātveida, rampas, impulsa, Gausa baltā trokšņa un arbitrāras formas.
- Frekvenču diapazons pēc viļņu formas:
- Sinusoidāls vilnis: 1 µHz līdz 10 MHz
- Kvadrātveida vilnis: 1 µHz līdz 10 MHz
- Impulss: 500 µHz līdz 5 MHz
- Rampa/Triangulārs: 1 µHz līdz 300 kHz
- Gausa baltais troksnis: >10 MHz bandwidth (-3dB)
- Arbitrāra viļņu forma: 1 µHz līdz 5 MHz
- Modulācija: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Amplitūda: 4 mVpp līdz 20 Vpp (HighZ), 2 mVpp līdz 10 Vpp (50 ohm)
Tipiskie lietojumi:
- Signālu ģenerēšana elektronisko shēmu testēšanai un kalibrēšanai.
- Signālu simulācija sakaru sistēmu izstrādei un testēšanai.
- Izglītība un apmācība elektronikā un telekomunikācijās.
- Integrācija ar digitālajiem osciloskopiem signālu padziļinātai analīzei.
Saderība: Saderīgs ar EasyWave programmatūru padziļinātai rediģēšanai un ar SIGLENT digitālajiem osciloskopiem, nodrošinot integrētu darba vidi profesionāļiem un tehniķiem.
Piezīme: Šobrīd šis produkts nav noliktavā. Skatiet mūsu veikalu alternatīvām iespējām vai paziņojumiem par pieejamību.
- Modernā DDS tehnoloģija ar 125 MSa/s un 14 bitu vertikālo izšķirtspēju
- Maksimālā izejas frekvence 10MHz ar 1 izejas kanālu
- 46 iebūvēti arbitrāri viļņu veidi un 5 standarta formas
- AM, FM, PM, PWM un citas modulācijas funkcijas
- USB Host un USB ierīces interfeiss glabāšanai un atjaunināšanai
- Nemainīgā atmiņa 10 lietotāja arbitrāriem viļņu veidiem
- Saderīgs ar SIGLENT digitālajiem osciloskopiem integrācijai
- EasyWave programmatūra arbitrāro viļņu rediģēšanai
Klientu jautājumi un atbildes
Kādi ir ģeneratora izmēri, svars un kas ir iekļauts komplektā?
SDG810 ģenerators ir aptuveni 261 mm x 112 mm x 295 mm liels un sver apmēram 2,6 kg. Komplektā parasti ietilpst ģenerators, barošanas kabelis, lietotāja rokasgrāmata, USB kabelis un, atkarībā no piegādātāja, vismaz viens BNC kabelis un CD ar programmatūru.
Vai, lai pieslēgtu to datoram vai izmantotu visas funkcijas, nepieciešama papildu programmatūra vai aparatūra?
To var pieslēgt PC, izmantojot USB. Lai veiktu paplašinātu patvaļīgo viļņformu rediģēšanu, ieteicams instalēt Siglent EasyWave programmatūru (bezmaksas lejupielāde). Papildu īpaša aparatūra nav nepieciešama, taču PC jādarbojas ar Windows (jāpārbauda precīza saderība atbilstoši versijai).
Kāda ir iekārtas tolerance pret sprieguma svārstībām un kāds ir tās tipiskais patēriņš?
Tā darbojas ar standarta AC spriegumu (100–240 V, 50/60 Hz) un ir paredzēta nelielu svārstību tolerēšanai šajā diapazonā. Maksimālais norādītais patēriņš ir 25 W. Lai nodrošinātu stabilitāti un ilgmūžību, ieteicams to lietot regulētā elektroinstalācijā un izvairīties no pārsprieguma pīķiem virs šīm vērtībām.
Kuros tehniskajos aspektos SDG810 ir pārāks par citiem līdzīgiem DDS ģeneratoriem?
SDG810 izceļas ar EasyPulse tehnoloģiju, kas nodrošina impulsus ar ātrām kāpuma/krituma frontēm un zemu jitter, neatkarīgi no frekvences vai darba cikla, tādējādi signāla kvalitātes un vadības ziņā pārspējot lielāko daļu parasto DDS ģeneratoru savā cenu kategorijā.
Kāda ir Siglent SDG810 maksimālā izejas frekvence?
Maksimālā izejas frekvence ir 10 MHz.
Cik izejas kanālu ir šim funkciju ģeneratoram?
Tam ir viens izejas kanāls.
Kādus viļņu veidus tas var ģenerēt?
Tas var ģenerēt standarta viļņu formas, piemēram, sinusoidālu, kvadrātveida, rampas, impulsa, Gausa baltā trokšņa un 46 iebūvētas arbitrāras formas.
Vai ir iespējams saglabāt pielāgotas viļņu formas?
Jā, ir 10 nemainīgās atmiņas vietas lietotāja arbitrārām viļņu formām.
Ar kādām ierīcēm ir saderīgs Siglent SDG810?
Tas ir saderīgs ar SIGLENT digitālajiem atmiņas osciloskopiem un var tikt savienots, izmantojot USB, glabāšanai un atjaunināšanai.
